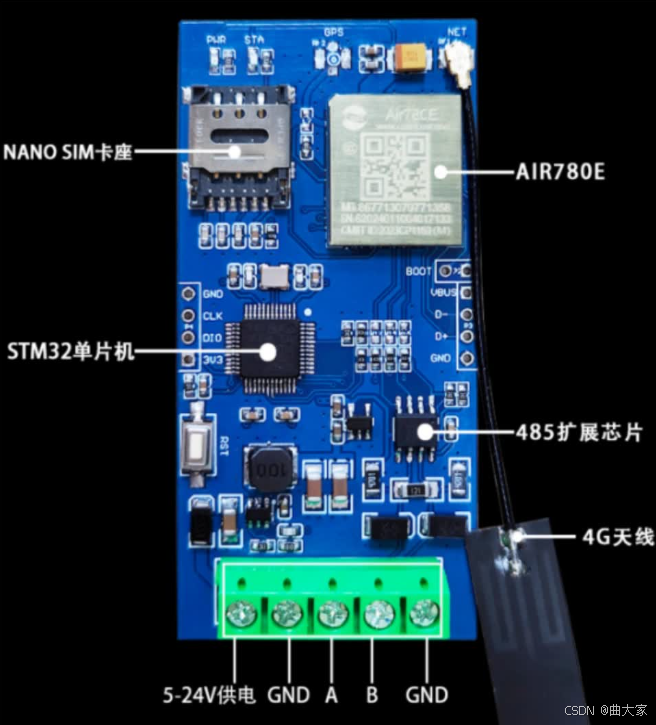

最近项目需要，需要用485去采集传感器信号，然后给信号传至服务器。板子上网采用4G。由于没有能力去设计板子（就算设计出来，加工费也挺贵），因此考虑去某多多上找一个带4G功能，带485的板子，自己写一下程序。输入关键字4G ，485，下面这个板子就出来了。

这个板子看起来挺好，还是宽电压输入5到24V输入，刚好传感器是12V。怎么看这板子怎么合适。果断下单，40块还挺贵。

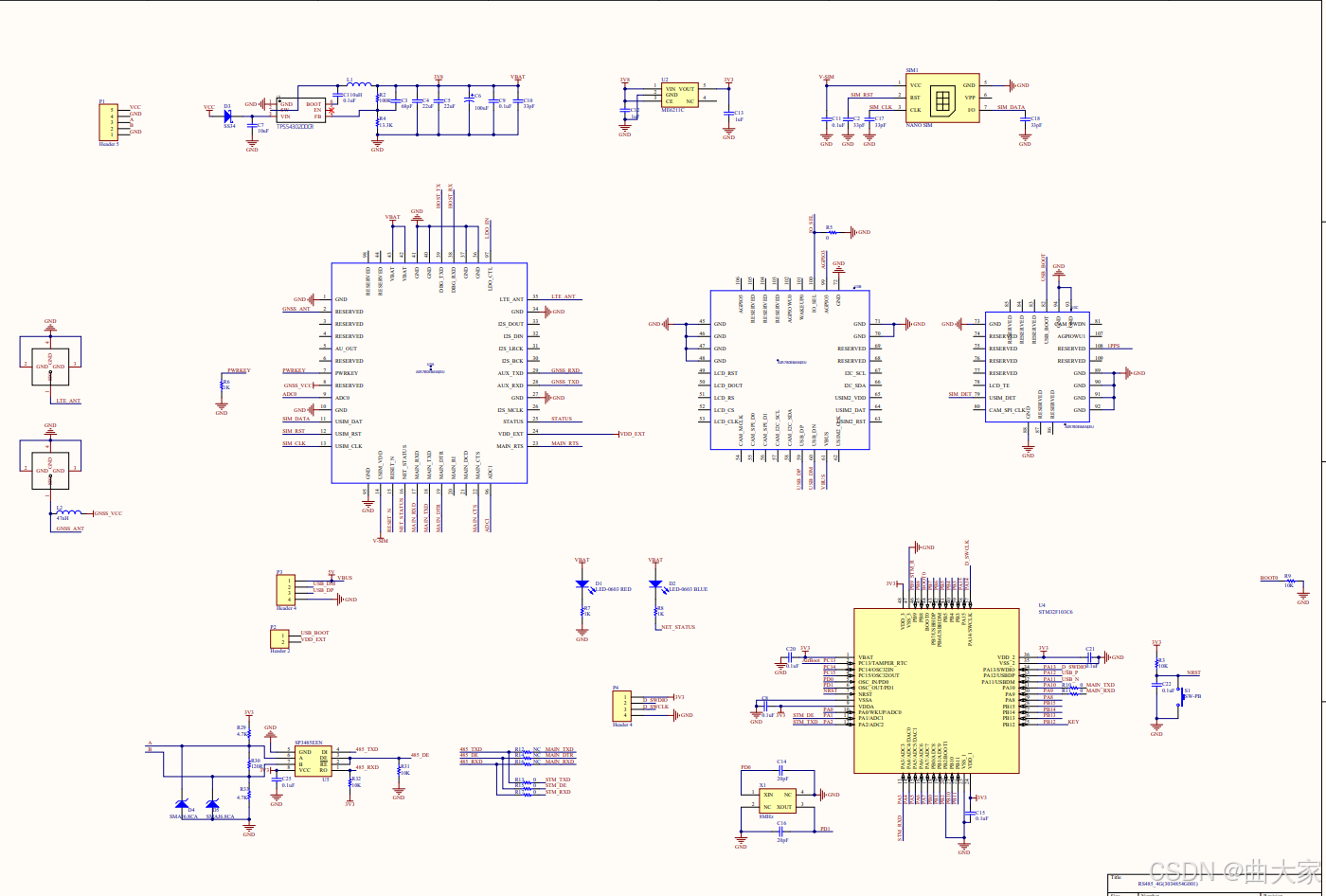

板子拿到以后，联系商家要资料，商家给了合宙官网简介 - @air780e - 合宙模组资料中心，以及一个板子电路图，如下

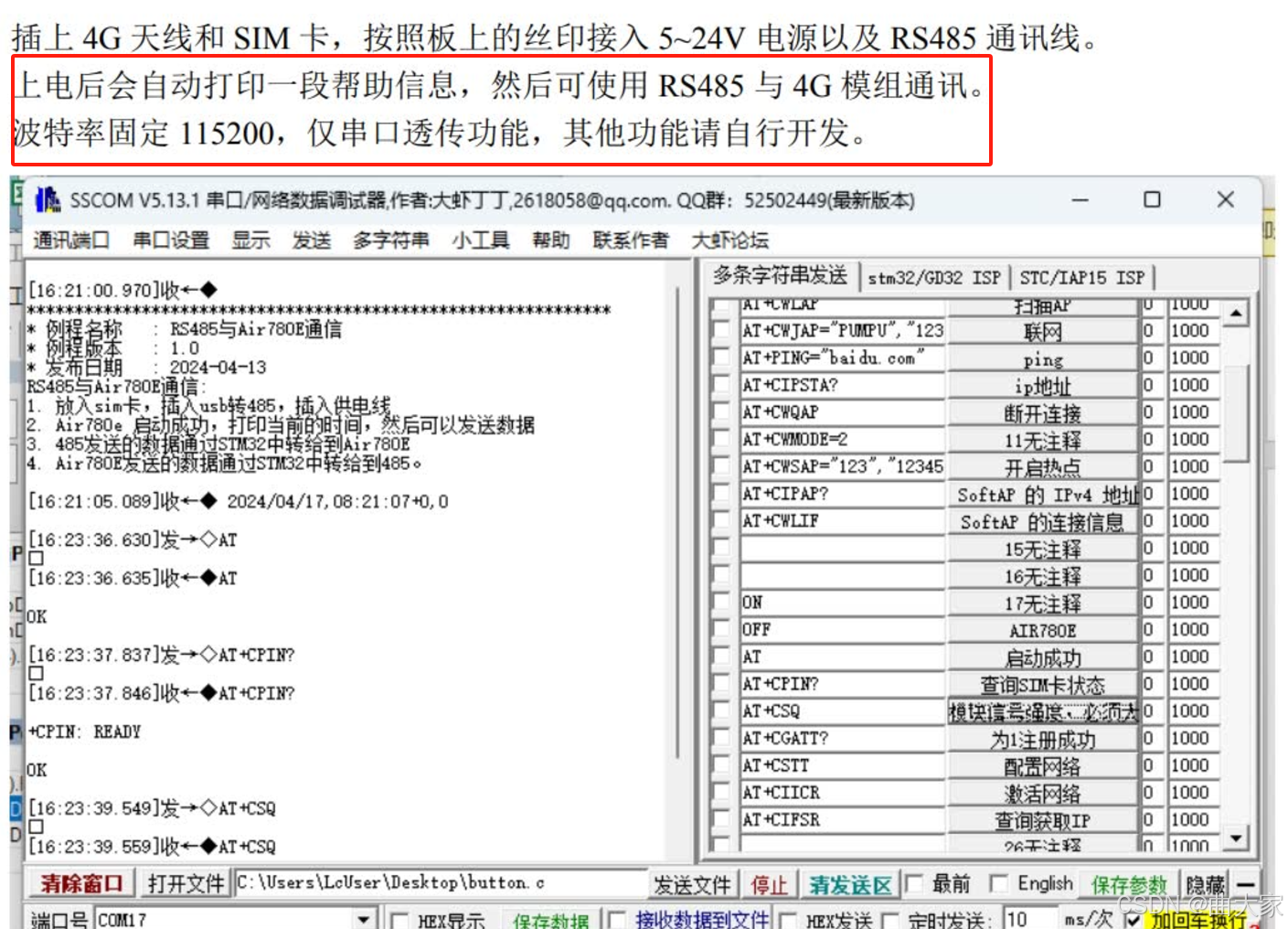

按资料的说法，板子上的STM32芯片，只是一个透传功能，实际按商家给的给的AT指令测试，发现确实可以通过485给AIR780E发生发送AT指令，也可以收到AIR780E返回的结果。见下图。

有了这个前提，似乎是修改一下AIR780E里面的代码，就行了。好像是很简单的一件事。AIR780E.cn上给的资料很全，demo也很全。先从串口收发开始，就是停向485发送数据，接受数据，然后输出。代码：

local uartid = 1 -- 根据实际设备选取不同的uartid

--初始化
uart.setup(
    uartid,--串口id
    115200,--波特率
    8,--数据位
    1--停止位
)

-- 收取数据会触发回调, 这里的"receive" 是固定值
uart.on(uartid, "receive", function(id, len)
    local s = ""
    repeat
        s = uart.read(id, 128)
        if #s > 0 then -- #s 是取字符串的长度
            -- 关于收发hex值,请查阅 https://doc.openluat.com/article/583
            log.info("uart", "receive", id, #s, s)
            -- log.info("uart", "receive", id, #s, s:toHex()) --如果传输二进制/十六进制数据, 部分字符不可见, 不代表没收到
        end
    until s == ""
end)

sys.taskInit(function()
    -- 循环两秒向串口发一次数据
    while true do
        sys.wait(2000)
        uart.write(uartid, "111111")
    end
end)

-- 用户代码已结束---------------------------------------------
sys.run()
-- sys.run()之后后面不要加任何语句!!!!!

代码比较简单，直接下载到板子，运行。发现数据收不到了。百思不得其解，到底哪里出了问题？

联系商家以后，商家给的答案是，他也不知道。推测，STM32芯片里面，串口透传，只透传AT指令，其他直接给过滤了。所以还得给STM32重新写一个程序，用来透传AIR780E和485。

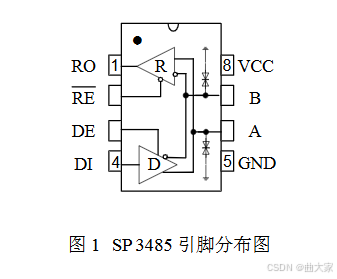

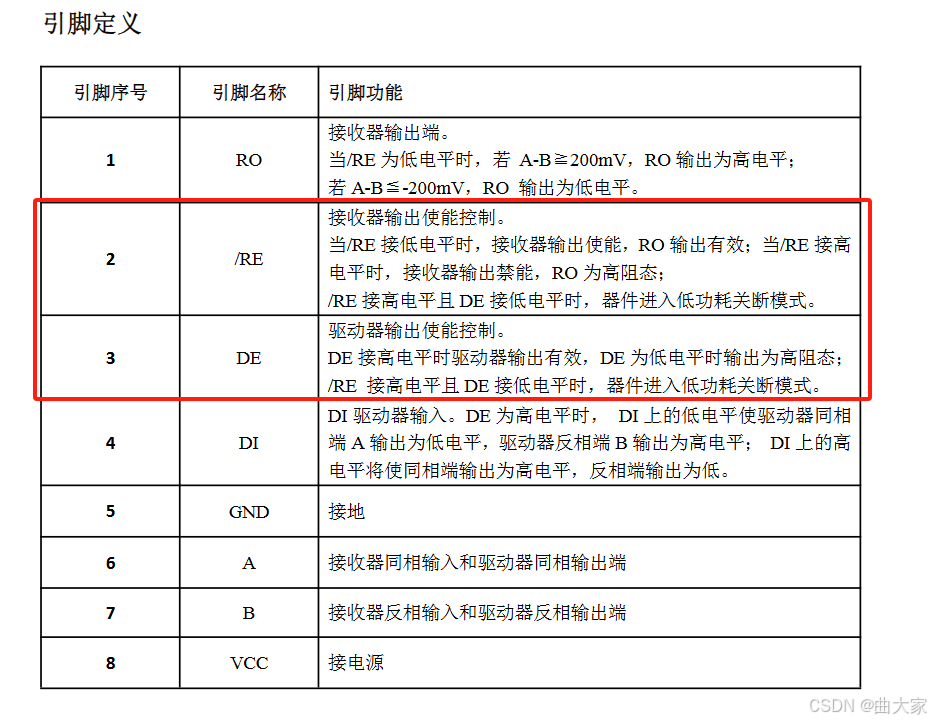

这就头大了，那就写呗，按道理就是两个串口互传，也不是很难。代码写好，使用下载器下载到STM32，上电，运行，发现依然不管用，一度怀疑我STM32的代码写的有问题，就不停的修改修改再修改，最后还是不行。一脸懵逼的我，一直一脸懵逼。问商家要STM32的示例代码，商家也没有。后来查看了一下板子上485芯片型号，SP3485EEN，搜索资料发现，这个芯片是一个半双工芯片，需要用一个针脚来控制芯片方向。见下图：

顿时明白了，为啥一直收不到数据，这是需要用阵脚控制方向才行。又仔细看了一下板子的电路图，发现STM32上面PA1是控制方向用的。使用这个阵脚，输出高电压，就可以对485发送数据。找到问题所在，解决起来就简单了。于是改代码，下载。

突然STM下载器找不到芯片了，在最后关头，STM芯片坏了。。。。。。可能原因是，下载器3.3v供电，和4855V供电同时加上，导致STM32芯片坏了。最尴尬的事情摸过如此。

不过没关系，这个STM32芯片只是一个透传芯片，也就是说这个STM32，就是放屁脱裤子，多余的。

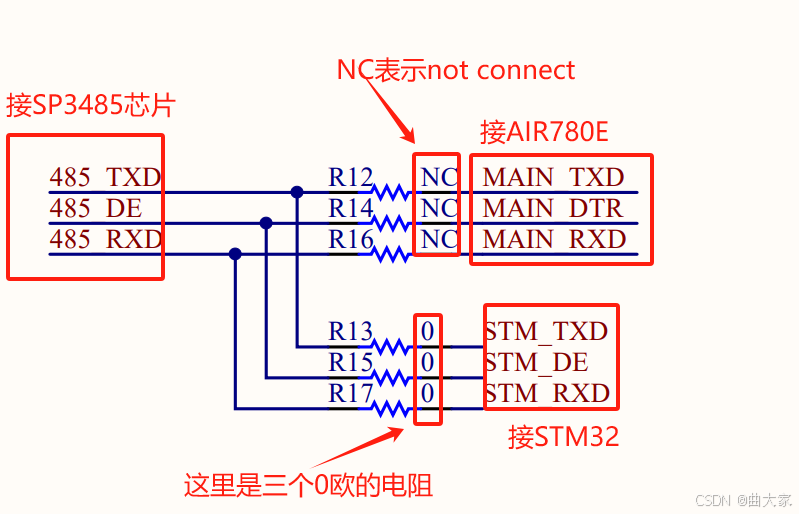

经过仔细看电路图（见下图），AIR780E的串口是可以直接可以SP3485芯片链接的。R13，R15，R17，是接到STM32的三个0欧电阻（实际就是一个方便断开的条线），接到AIR780E上的R12，R14，R16是断开的。只需要将下三个0欧电阻拆掉，放到上面，就行了。这样就跳过STM32了，这样做唯一的缺点就是，花钱买的STM芯片，结果就是一个摆设。

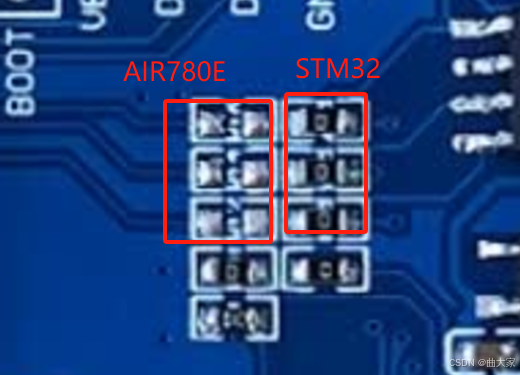

电路图对应的实际板子布局如下，右侧是接到STM32的三个0欧电阻。左侧是断开的，到AIR780E。将0欧电阻转移一下位置就行了。

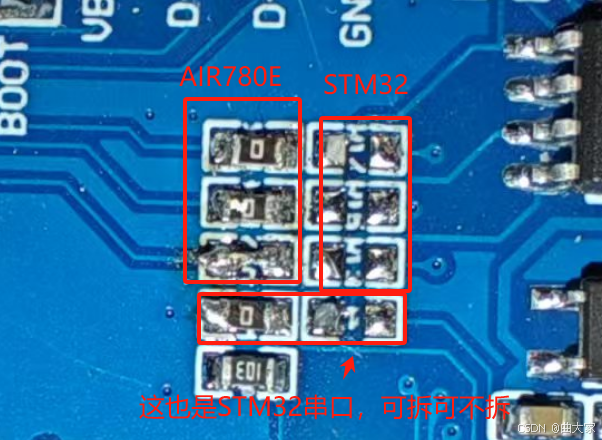

修改后的板子如下图，下面两个0欧电阻，不小心掉了一个，但是不影响，因为这两个也是接到STM32的，芯片已经坏掉了，拆不拆都不影响。如果STM32不坏的话，应该是要拆掉比较好。

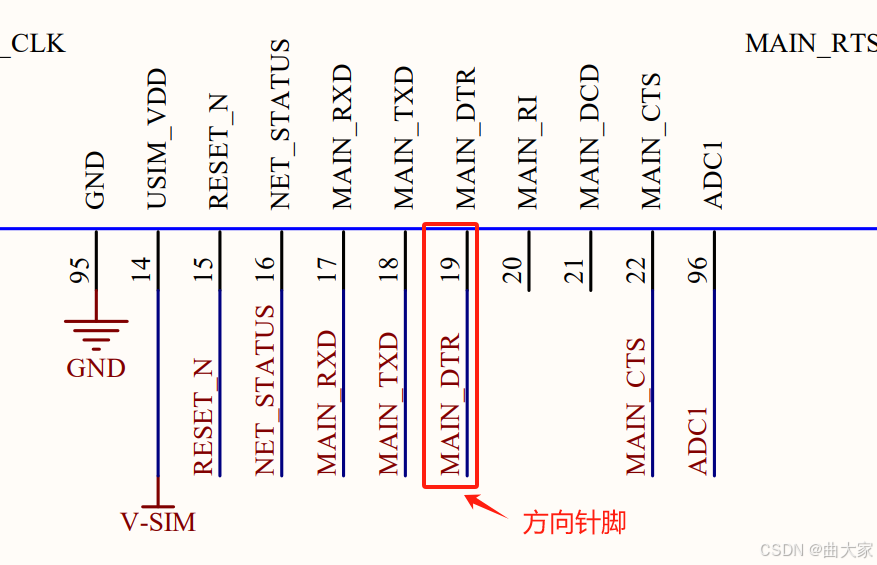

板子改造完毕以后，接下来就简单多了，没有中间商赚差价，直接通信就了。当然还是要用阵脚控制485芯片的方向的。如下图，AIR780E芯片上控制方向的阵脚是MAIN_DTR，图上标的是19。

local uartMode=gpio.setup(19, 1) ---阵脚19是控制串口方向的

每次发送数据之前，都需要将MAIN_DTR拉高，发送完毕再复位

--统一的串口发送数据-----------------------------------
function  send(data)
    log.info("uart send data",data)
	uartMode(1)	--发送之前拉高
    sys.wait(5)   --等待
	uart.write(uartid,data)
    sys.wait(5)   --等待
	uartMode(0)	--发送后复位
    log.info("uart send data over")
end

下载代码，运行。满心期待通信没有问题了。结果，板子能收到电脑发的数据，电脑收不到板子发来的数据。这可能的原因1：转移0欧电阻的时候，没有焊接牢固。2：方向阵脚无效。

既然是0欧电阻，实际上是可有可无的，于是就给几个0欧电阻全部去掉了，直接用锡短接。排除电路问题以后，发现依然没有解决问题。那就只可能是main_dtr这个阵脚的问题了。

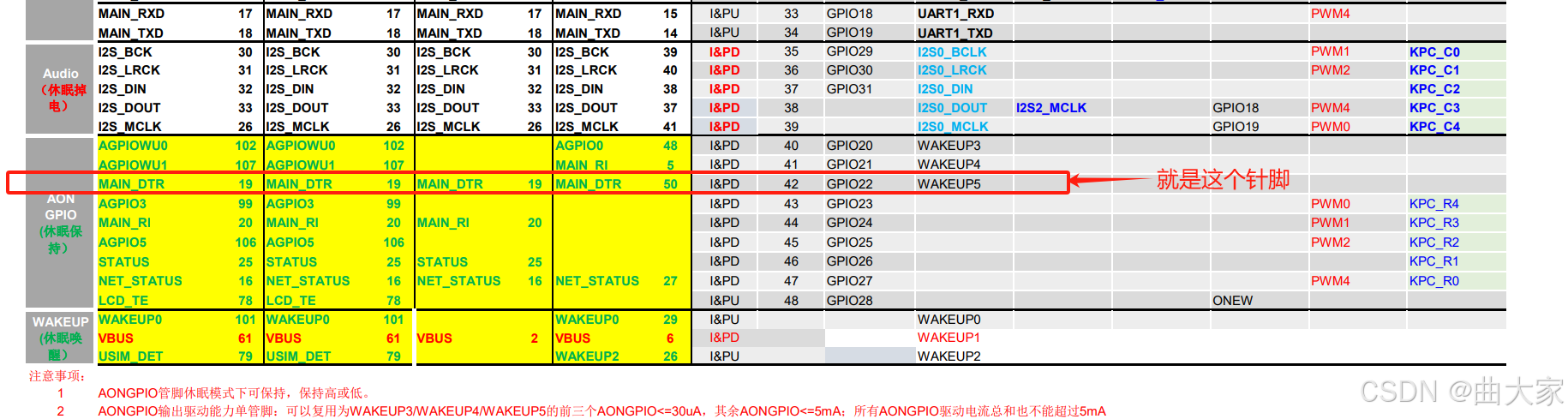

百度搜索AIR780E的GPIO阵脚，发现MAIN_DTR引出的阵脚序号是19，实际上是GPIO22。

这个阵脚序号和GPIO序号不对应是普遍现象。

最终修改阵脚为22，解决问题。

local uartMode=gpio.setup(22, 1) ---阵脚22是控制串口方向的

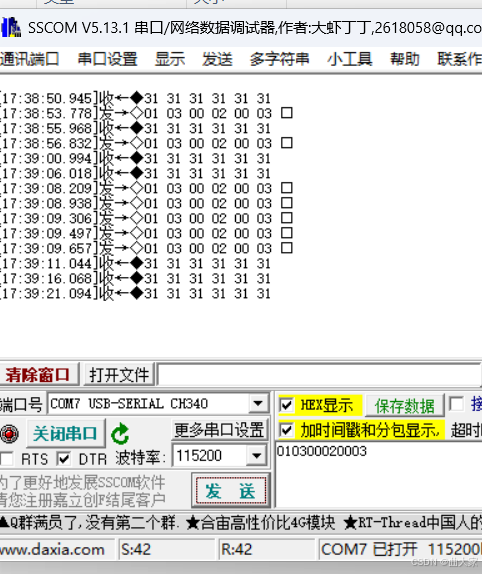

PC与AIR780E通过串口通信成功。见下图：

由于项目还在进行中，完整代码稍后一段时间分享。
