华为坤灵交换机S300, S500, S210,S220, S200, S310 如何WEB抓包

通过S系列交换机配置端口镜像实现抓包

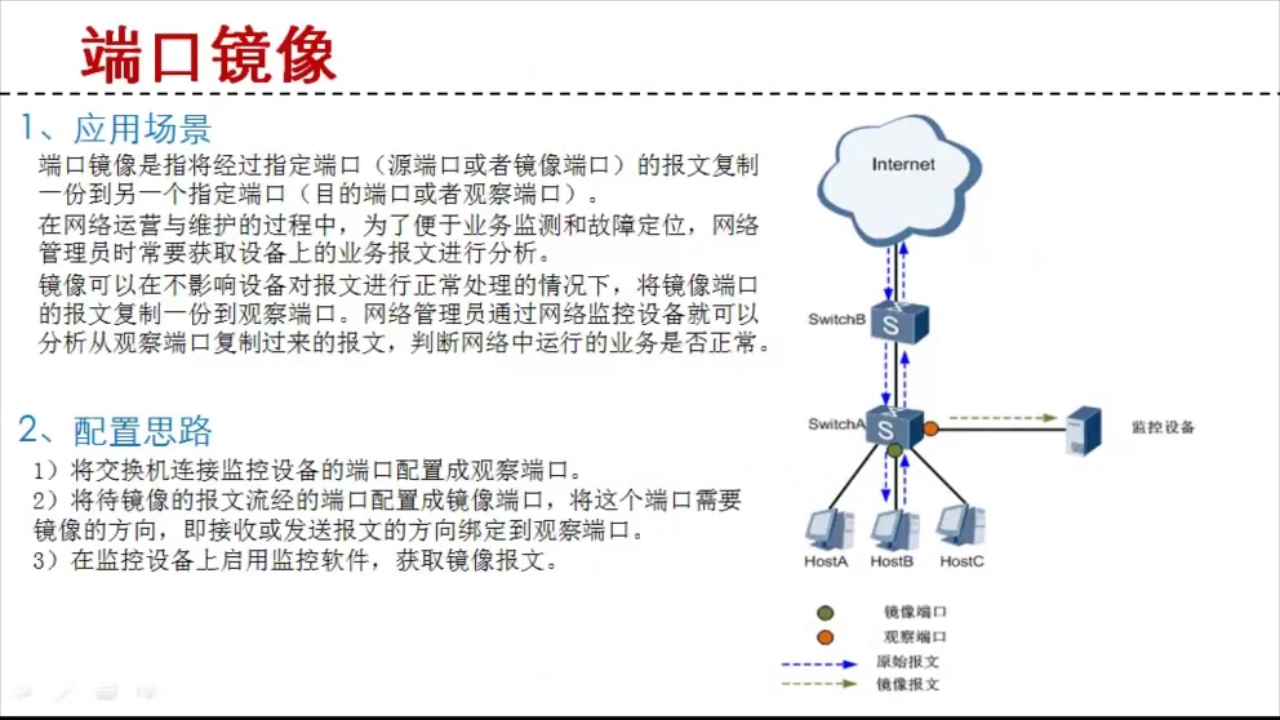

1、应用场景
端口镜像是指将经过指定端口(源端口或者镜像端口)的报文复制一份到另一个指定端口(目的端口或者观察端口)。

在网络运营与维护的过程中，为了便于业务监测和故障定位，网络管理员时常要获取设备上的业务报文进行分析。镜像可以在不影响设备对报文进行正常处理的情况下，将镜像端口的报文复制一份到观察端口。

网络管理员通过网络监控设备就可以分析从观察端口复制过来的报文，判断网络中运行的业务是否正常。
2、配置思路
1)将交换机连接监控设备的端口配置成观察端口。
2)将待镜像的报文流经的端口配置成镜像端口，将这个端口需要镜像的方向，即接收或发送报文的方向绑定到观察端口。
3)在监控设备上启用监控软件，获取镜像报文。

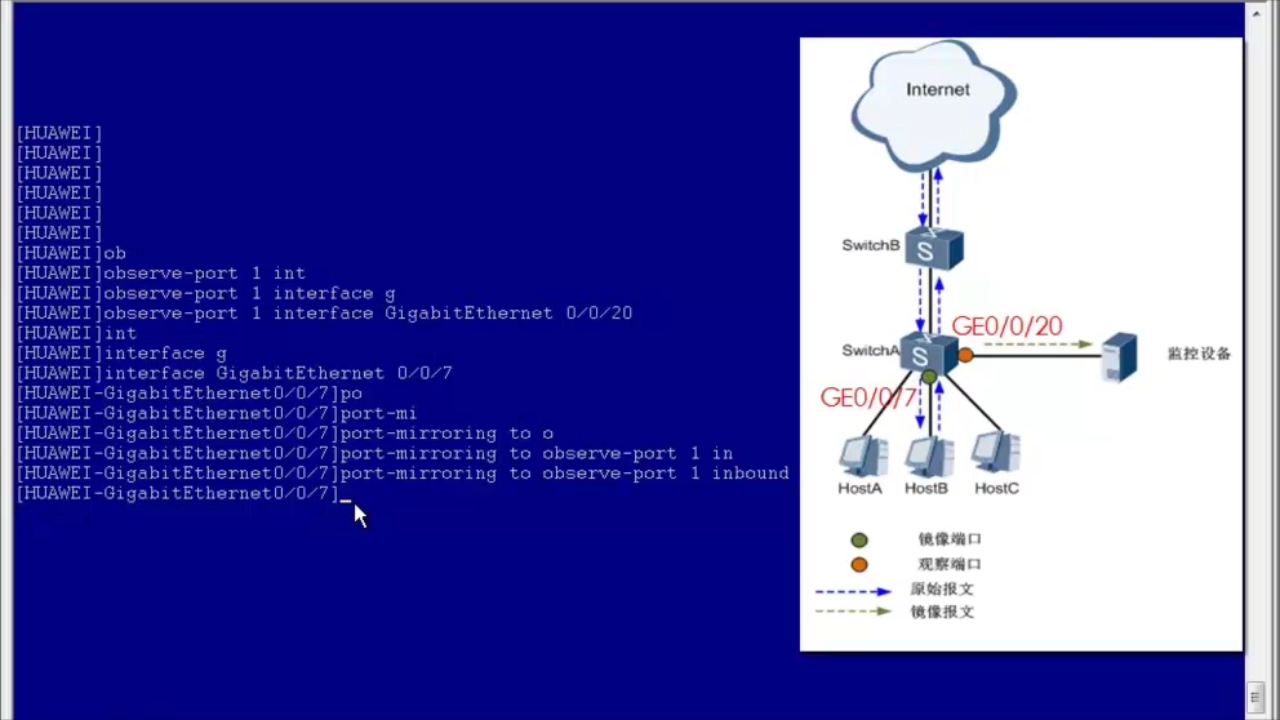

支持web端设置和命令行配置，web端登陆交换机，在配置->进阶配置->镜像配置，设置观察端口和镜像端口。



电脑下载wireshark抓包软件

https://softdown.365xiazai.com/down/2023down/10/30/Wireshark-win64-4.0.10.exe
