ip地址与华为eNSP的使用

IPV4地址：32位二进制构成 点分十进制标识
地址分类：ABCDE 其中ABC单播地址 D类为组播地址 E类保留地址
只有单播地址可以作为源ip地址，配置给设备使用；所有种类地址均可作为目标ip地址；
基于一个8位分类：
1-126 A类
128-191-B类
192-223-C类
224-239-D类
240-255-E类

ABC地址均为单播地址：
A类地址子网掩码—255.0.0.0 B 255.255.0.0 C 255.255.255.0

【1】特殊ip地址：
1、127 环回地址 回环 127.0.0.1 测试本地系统的网络封装、解封装
2、0.0.0.0 — 所有-缺省 没有-无效
3、255.255.255.255 —受限（路由器）广播地址
4、主机位全0 –在一个网段中，主机位全为0
192.168.1.x 255.255.255.0 == 192.168.1.0 255.255.255.0
网络号，标识一个网段，不是一个可以配置的ip地址
网络号简写：192.168.1.0 255.255.255.0 = 192.168.1.0/24
5、主机位全1
192.168.1.255/24 = 192.168.1.1111111/24 直接广播地址 不是一个可以配置的ip地址
6、169.254.0.0/16 本地链路地址 自动私有地址
本地通过dhcp获取ip地址失败，自动分配的ip地址；

【2】VLSM – 可变长子网掩码 -子网划分
通过延长子网掩码的长度，从主机位借位到网络位来；将一个网段号逻辑切分为多个；

【3】CIDR-无类域间路由—取相同位，去不同位
子网汇总：汇总后，汇总地址的掩码长度，大于或等于主类
超网：汇总后，汇总地址的掩码长度，小于主类；
【4】设备的登录及基础配置
网线—RJ-45双绞线 （100M） 4、5线100m 1000M超5以上 超6以上10000M
光纤 串线 RJ-11 电话线

RJ-45双绞线 存在两种线序 568A 568B
两端线序相同，均为568A 或568B –直通线、平行线 不同层设备间使用
两端线序不同 一端568A 另一端为568B 交叉线 同层设备使用

【5】华为的基础配置命令
用户模式 可以查看所有的设备参数

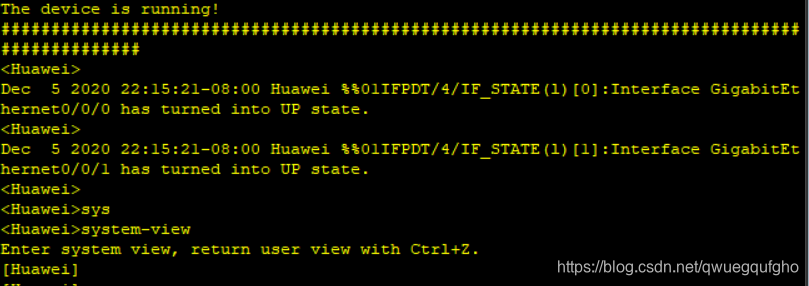

system-view 键入系统视图命令
[Huawei] 系统模式 可以对设备进行管理
[Huawei—？？？] 其他模式；各种专用配置模式
Quit 一层一层退

帮助系统：
？ 查看该模式或命令后可以键入的单词及注解
Tab键 自动补全单词

display this 查看在该位置配置的所有命令

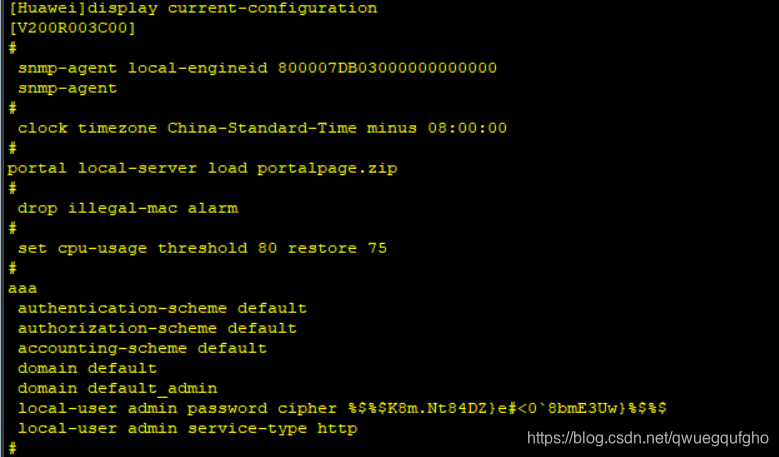

[Huawei]display current-configuration 查看该设备上所有的配置命令

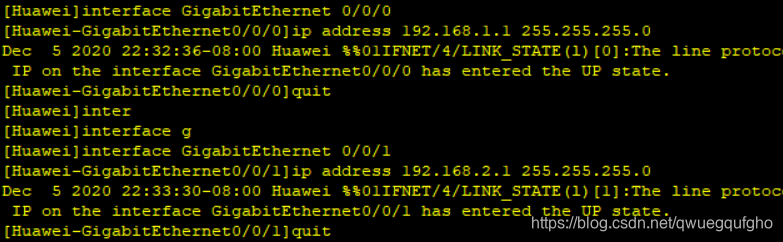

[Huawei]interface GigabitEthernet 0/0/0 进入某个接口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0 配置ip地址
[Huawei-GigabitEthernet0/0/0]quit 退出该模式

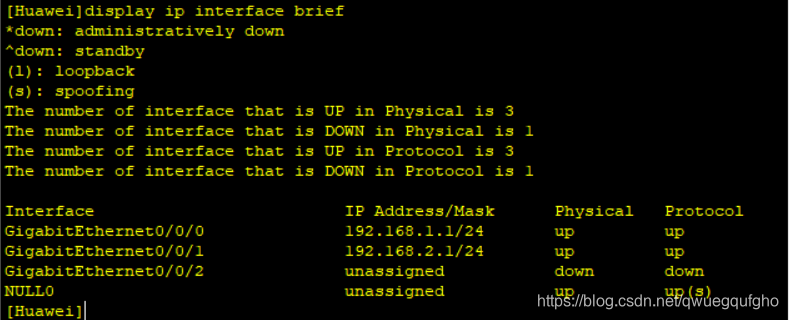

[Huawei]display ip interface brief 查看接口摘要

【6】DHCP 动态主机配置协议 –同一分发管理ip地址
成为DHCP服务器的条件：
1、 该设备必须存在接口或者网卡连接到所要下放地址的广播域内
2、该接口或网卡必须已经拥有合法ip地址且可以通信

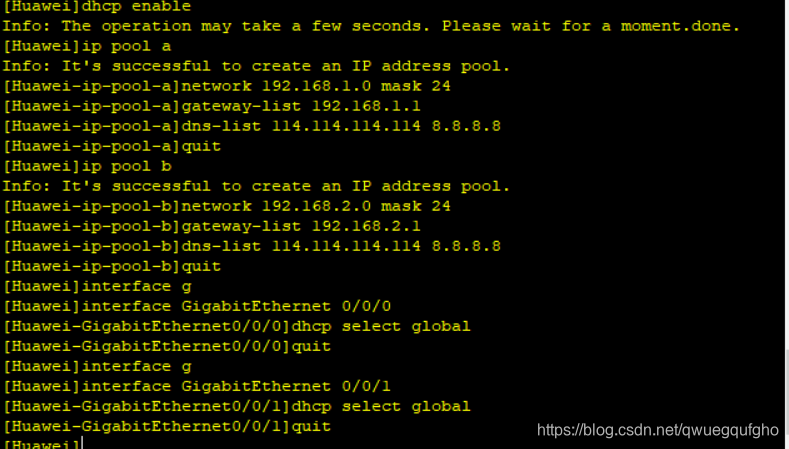

[Huawei]dhcp enable 开启DHCP的服务
[Huawei]ip pool a 创建名为a的池塘，一台设备上可以创建多个池塘，但一个池塘只能服务一个广播域
[Huawei-ip-pool-a]network 192.168.1.0 mask 24 关联接口
[Huawei-ip-pool-a]gateway-list 192.168.1.1 网关地址
[Huawei-ip-pool-a]dns-list 114.114.114.114 8.8.8.8 两个DNS服务器的地址

必须在需要进行地址下发的接口上也开启dhcp服务
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]dhcp select global

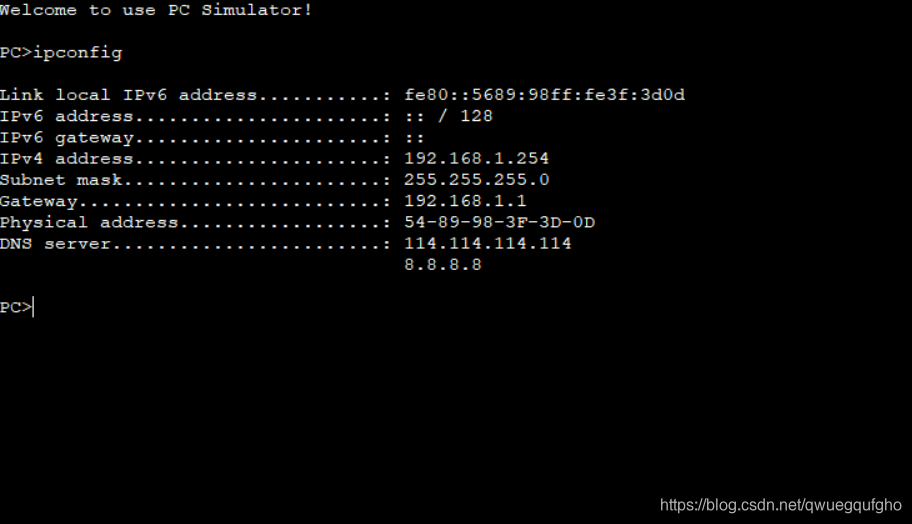

Ipconfig

主机DHCP自动获取

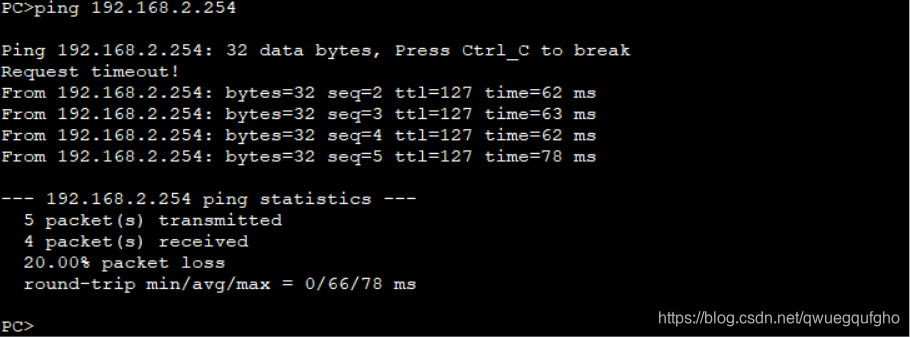

主机pc1 ping 主机pc4

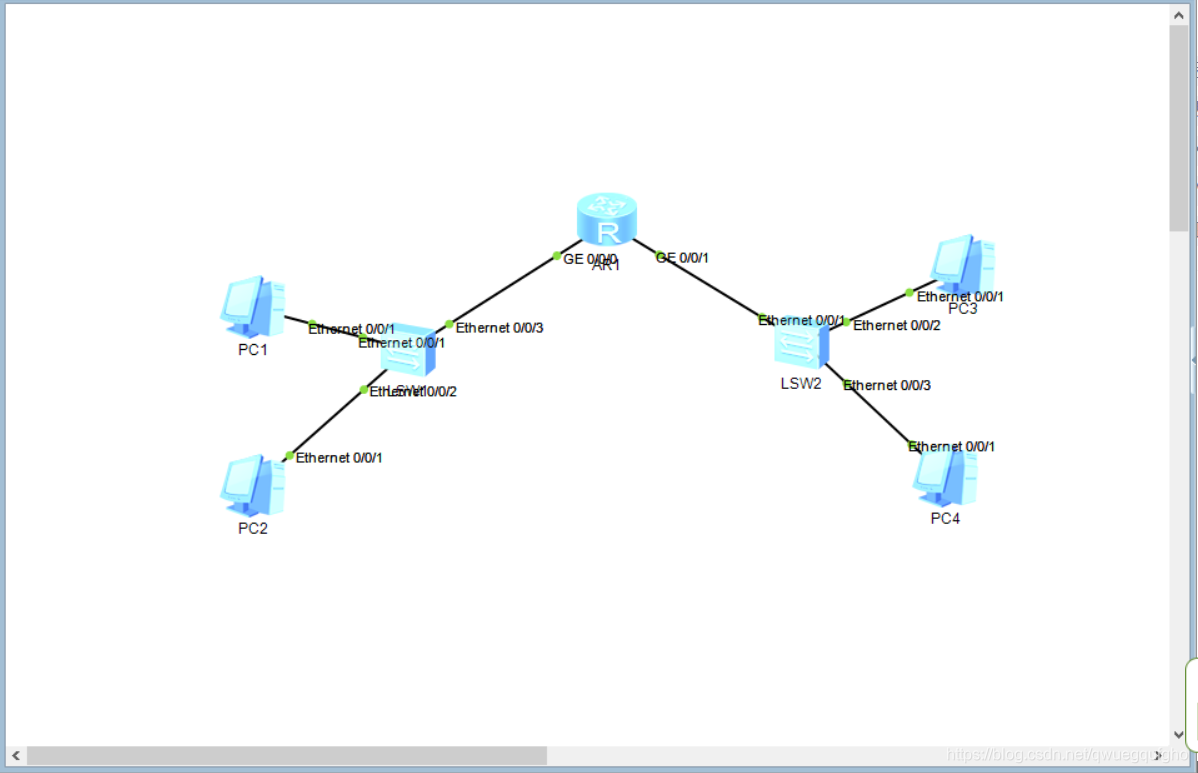

连接结构如图：
