KT6368A蓝牙芯片的主机版本功能说明_支持一对一连接透传

目录

一、简介

2.1 硬件说明

2.2 功能说明

2.3 串口AT指令说明

三、实测数据

---

一、简介

新增KT6368A芯片方案的蓝牙主机版本，实现的是和我们之前从机版本互相连接，连接成功之后，进行数据透传 。注意此版本只支持连接KT6368A的从机版本，走的协议是BLE，也就是替代手机的功能，主机芯片上电自动扫描，自动连接

• 详细说明

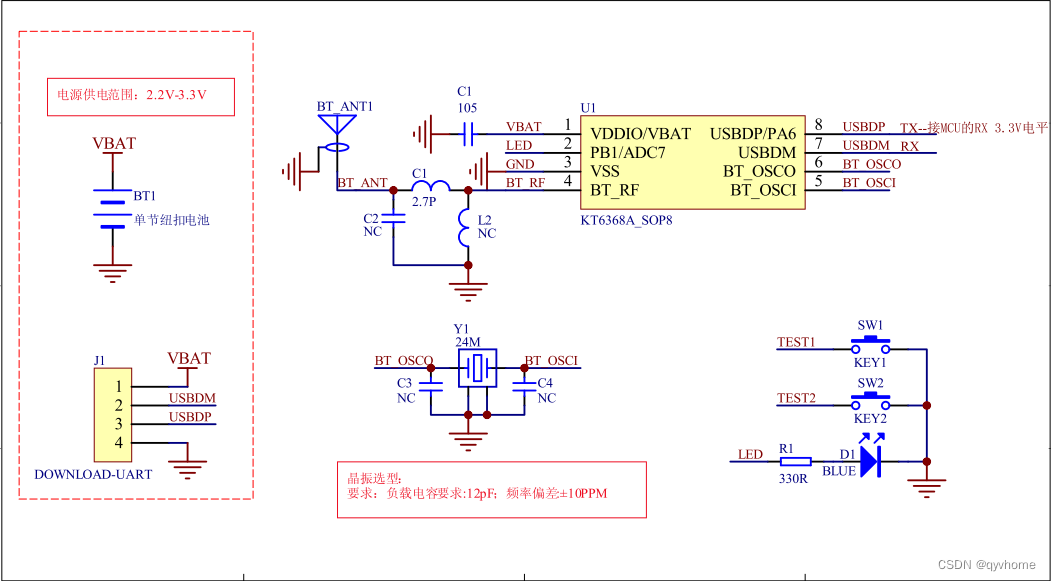

2.1 硬件说明



主机版本的硬件，和之前从机的完全一样，只是烧录的软件不同而已。不支持AT指令去切换，支持AT指令设置目标从机，设置波特率，设置mac地址

2.2 功能说明

1、主机版本的芯片，是通过“蓝牙名称+芯片内置标志”共同作为匹配标识的

2、主机和从机，同时上电，一对一的情况下最多2秒完成配对连接

3、有效距离目前还没有实测，后续会完善，但是基本做到15米左右没问题

4、主机版本的2脚，是指示灯脚，连接成功则输出高电平，未连接则输出10HZ的电平

==》连接是否正常，完全靠这个指示灯进行标识

1. 同时，由于走的是BLE，所以这种应用不适合那种数据量特别大的场景，比如单次发1K字节数据的那种，实际以测试为准
2. 同时，这个版本目前可用的是AT设置目标从机蓝牙名。设置波特率

如果需要断开和从机的连接。直接断电就可以了

7、主机芯片出厂默认搜索“KT6368A-BLE-2.0”这个名称的设备，如果从机设备修改过蓝牙名，或者不是这个名称，请发送AT指令设置一下主机的目标搜索名称

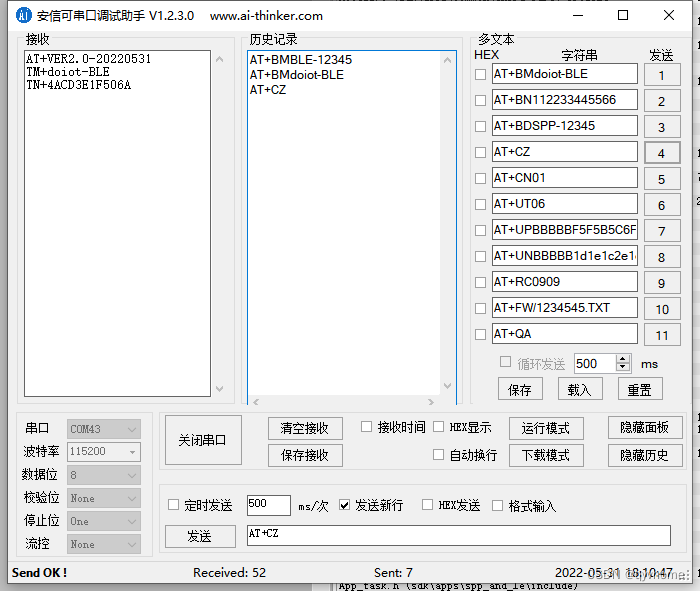

2.3 串口AT指令说明

AT+BMdoiot-BLE\r\n

设置蓝牙名称为“doiot-BLE”

设置蓝牙名称之后，需要让芯片复位，发指令或者断电上电都可以，这样会显示新的蓝牙名称。我们默认的蓝牙名为“KT6368A-BLE”。设置的蓝牙名最长为“30”个字节，请不要超过这个范围

如果AT指令修改蓝牙名称之后，注意，主机芯片下次上电之后，会默认搜索之前设置的名称

如果刚拿到芯片，没有设置名称，则主机芯片会去默认搜索，名字叫“doiot-BLE”的从机设备

这个指令就是设置需要去连接的设备名称，其他的指令暂不开放。

1、如果同一个机房会有100个从机模块，100个主机模块，如何做到一一匹配呢？

==》这个时候就需要分别设置主机的搜索名称为BT001，到BT100

==》同时从机设备也要设置为BT001到BT100

==》主机就会按照设定的名字去找对应的从机设备，但是设备多了之后，连接就会比较缓慢，这个需要您自己去实际测试一下

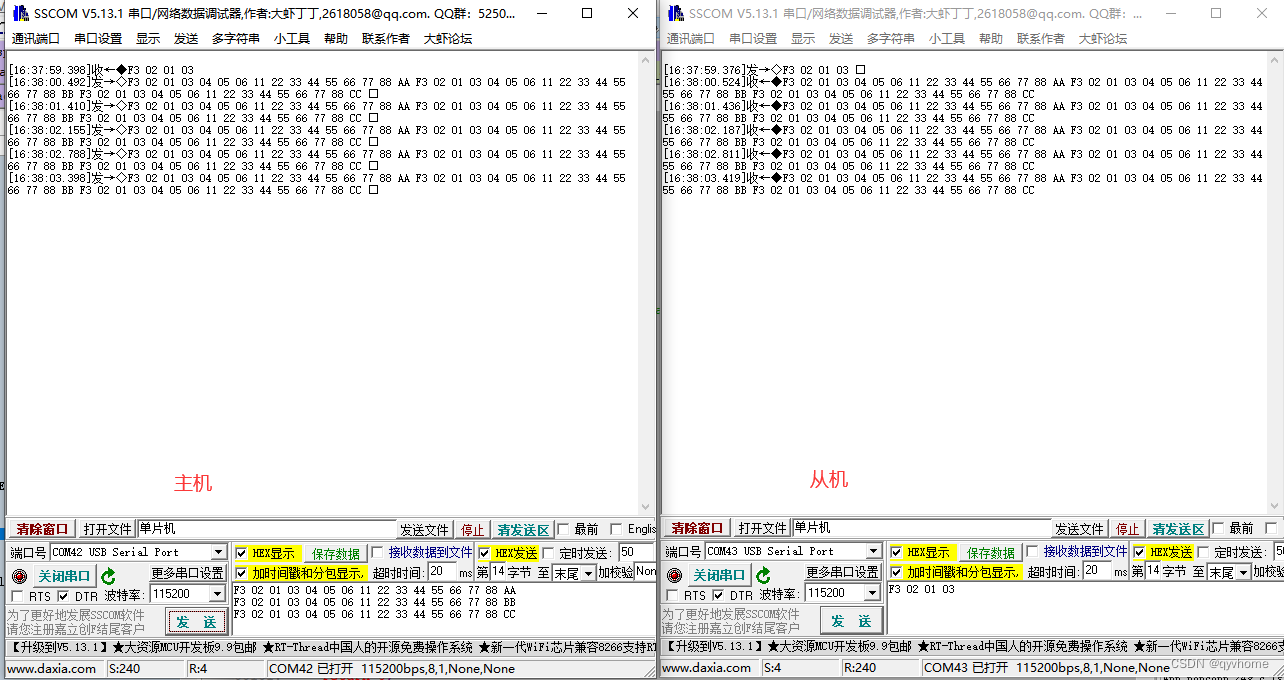

三、实测数据
