基于KT6368A芯片开发SOP8蓝牙自拍杆方案记录总结

一、简介

给客户开发一款蓝牙自拍杆的方案芯片，使用KT6368A单芯片解决。两种实现逻辑

1、由客户的遥控MCU来控制蓝牙芯片的开启和关闭

2、由KT6368A蓝牙芯片自己完成所有的事情，分两个按键，一个按键短按开机，短按关机。第二个按键实现拍照，这个蓝牙芯片关机必须低于4uA样子

1. 最好预留一个蓝牙的指示灯，表示是否连接

产品最终选用CR3032的电池，所以非常的在意功耗

二、详细记录

2.1 程序开发记录

主体选择的程序的框架，以及demo例程

2.2 走的协议

==》测试安卓手机“小米12pro” 。对应的两个按键分别是“没有相机界面”是音量+和音量-

==》测试IOS的手机“iphone7”，也是可以拍照，搜索连接自然也没问题

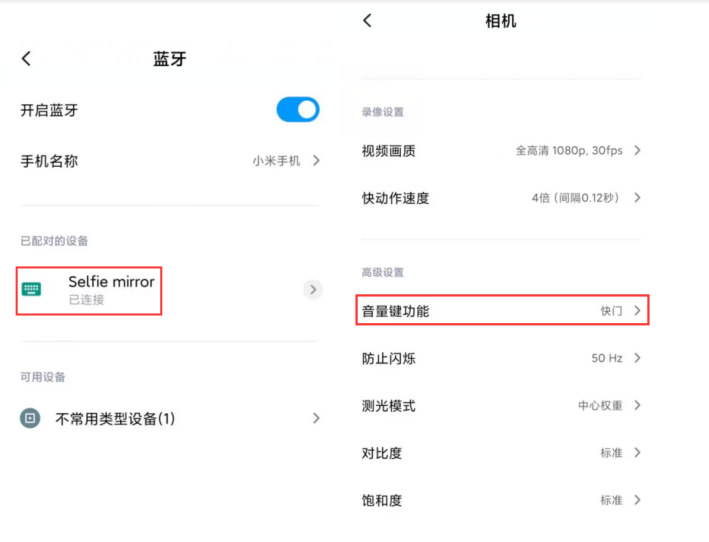

==》测试小米7，发现自拍键变成了 相机延迟拍照，出现3-2-1的界面，再回去设置里面查看确实是因为“音量键”设置为 倒计时快门了，改成快门就OK了

三、实际开发记录--参数详解

方案细节确定如下：

1、由蓝牙芯片自己完成所有的事情，分两个按键，一个按键短按开机，短按关机 。第二个按键实现拍照

==》这个蓝牙芯片关机大概是4uA的样子

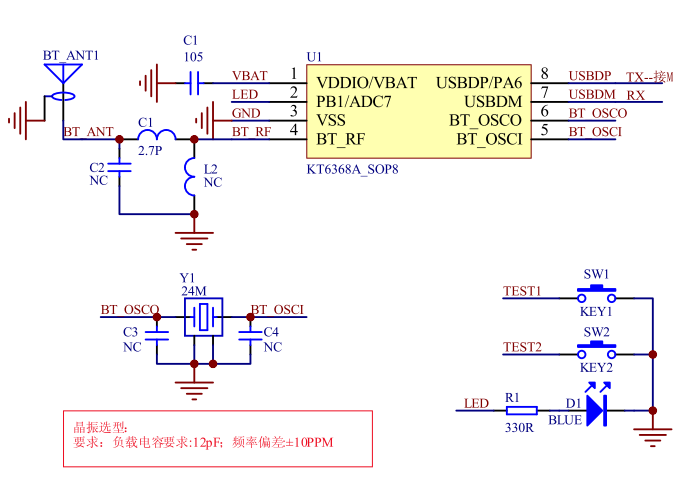

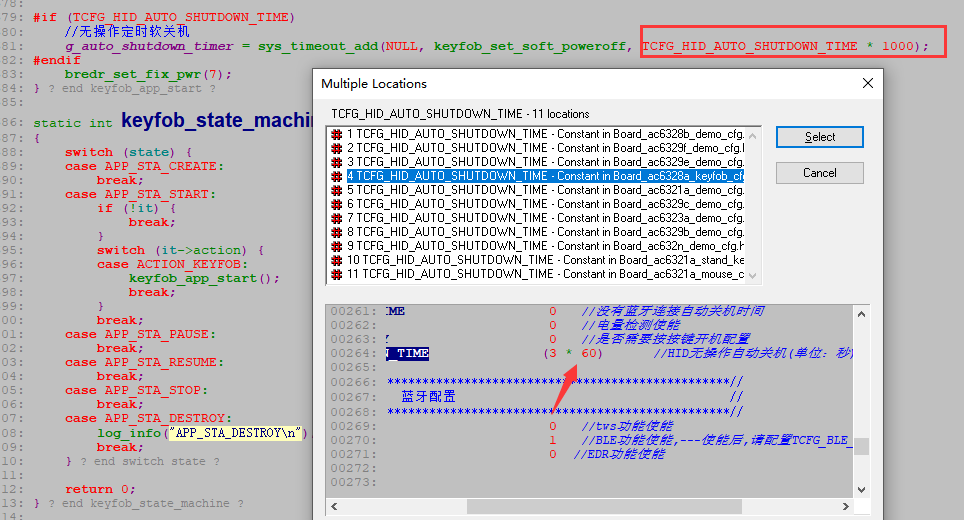

1. 芯片的2脚LED，7脚【USB-DM】开关机按键，8脚【USB-DP】一个拍照 。空闲超过5分钟就自动关机

2. 蓝牙名：Selfie mirror

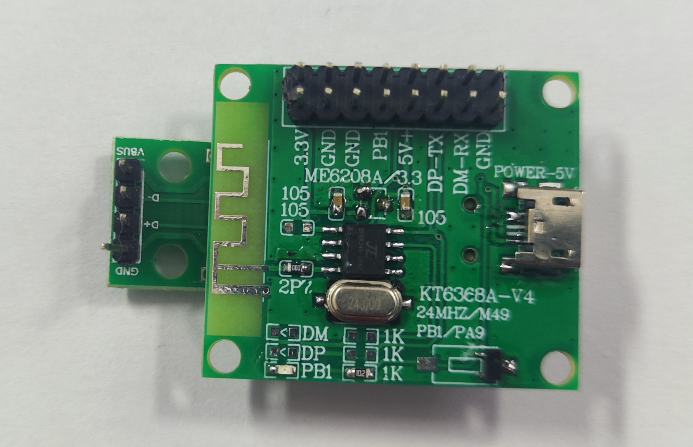

3.0 测试环境

1. 采用3.3V供电

2. 去掉原本测试板上面的ME6208A的LDO，因为他也会产生功耗

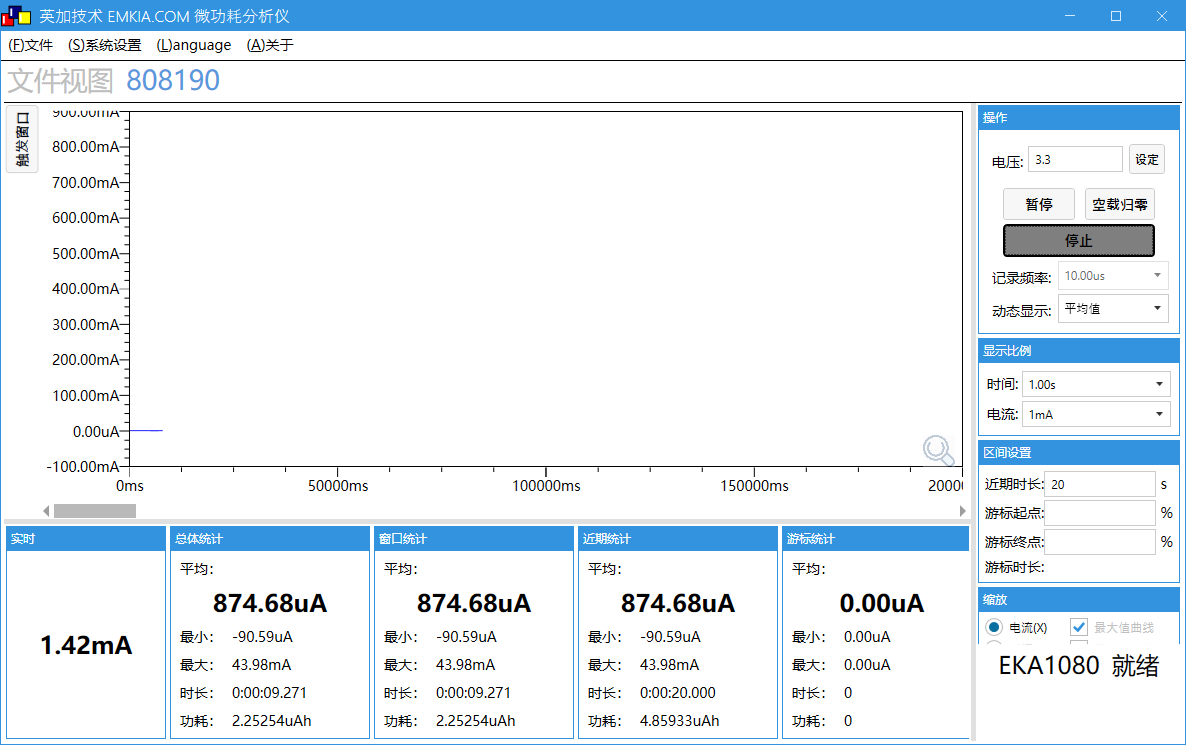

3.1 功耗记录 --- 未连接

平均功耗在3mA左右

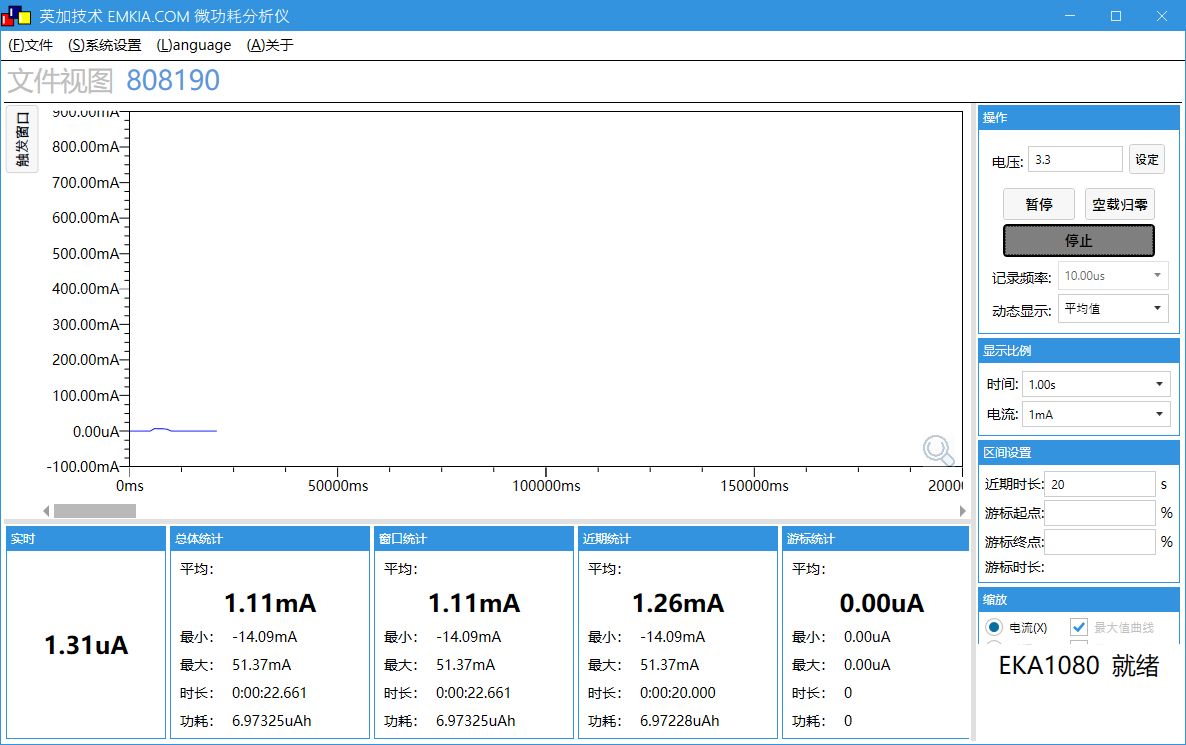

3.2 功耗记录 --- 连接edr--指示灯闪灯

这个就要看平均功耗了，大概在2ma的样子

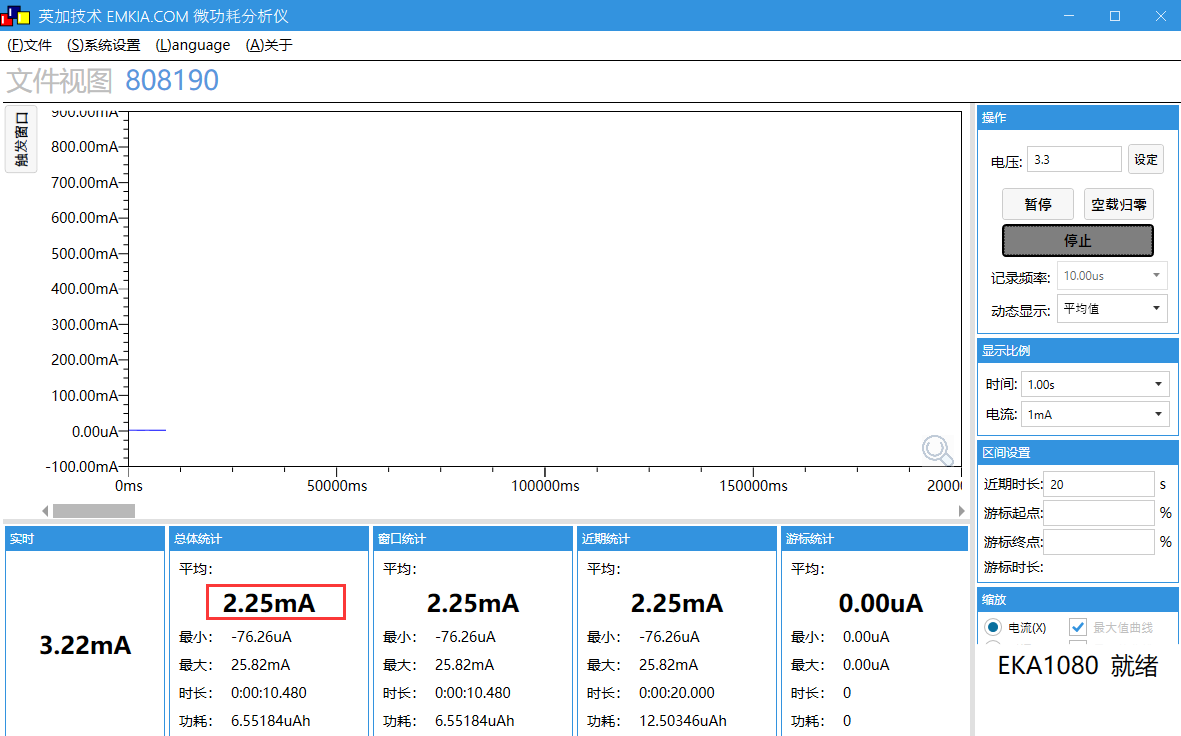

3.3 功耗记录 --- 连接edr--指示灯熄灭

这个就要看平均功耗了，大概在2ma的样子

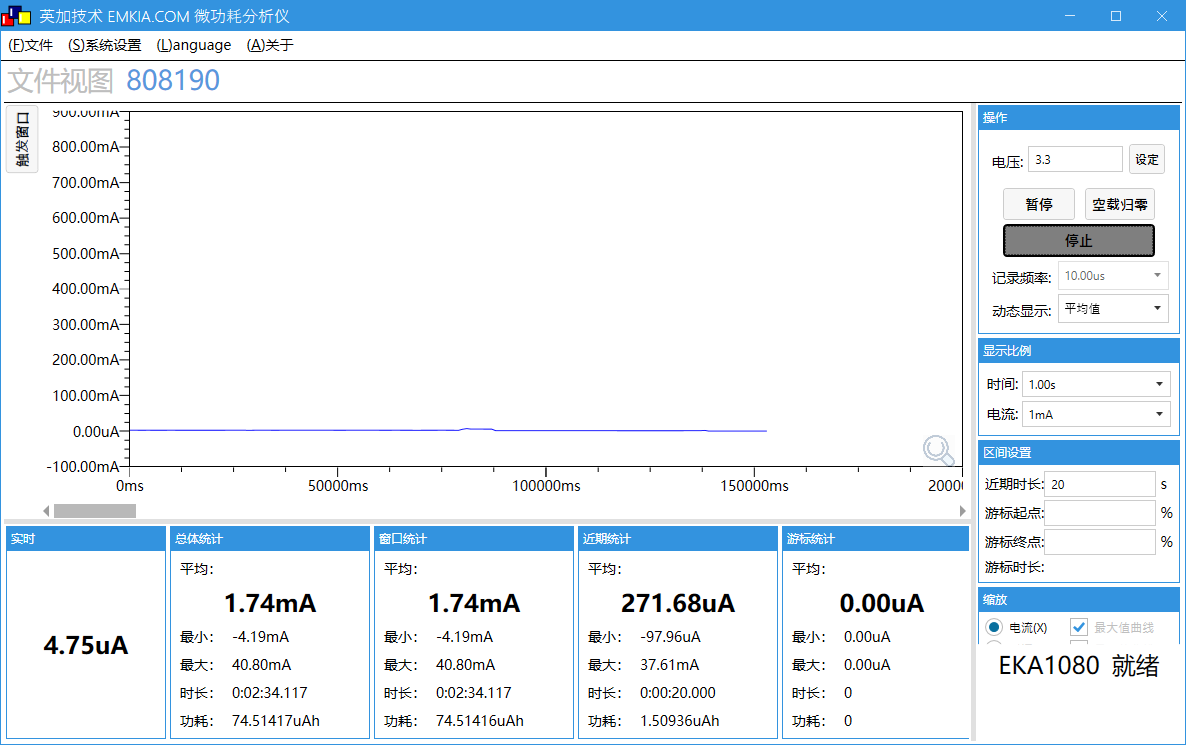

3.4 功耗记录 --- 关机-poweroff

关机功耗大概是在2ua的样子

3.5 其他注意事项-烧录-第一次开机等等细节

不同系列，最低档位对应电压是有差异的。各种不同供电电源应用，建议选择的LVD档位：

1、纽扣电池供电：选择1.7V档以上

2、锂电池供电：选择2.3V档位以上

3、5V转3.3V LDO供电：选择2.6V档位以上

4、电源上存在大电感、大电容供电：选择最高档位以上

==》芯片开机有个瞬态电流，建议客户选择脉冲电流为20mA 的纽扣电池。

==》第一次下载程序后，芯片会有蓝牙trim操作，此阶段会有大于20mA，且持续1-2秒大电流时间。

一般纽扣电池是带不动的。需要用3.3V的稳压源供电。

断电后，第二次及以后的开机，就可以用纽扣电池供电了。
