KT6368A的蓝牙芯片新增抖音翻页点赞自拍遥控器说明书 包含AT指令

目录

1.1 简介

1.2 硬件说明

1.3 设置HID蓝牙设备的名称[BD]

1.4 抖音的常见按键命令[CC]

---

1.1 简介

蓝牙HID，实际上指的就是蓝牙键盘、蓝牙鼠标、蓝牙遥控器等等设备类型，都称之为人机交互设备。这里我们KT6368A蓝牙芯片，就是虚拟成这些设备。对于windows或者安卓或者IOS等等主机设备，HID都是免驱动的，也就是只要主机设备支持蓝牙，那么就可以和KT6368A建立连接，然后发送特定的按键命令，这里以最常见的抖音翻页遥控为例：

1、向上、向下滑动翻页

2、向左、向右滑动

3、音量+、音量-

4、暂停、继续、点赞

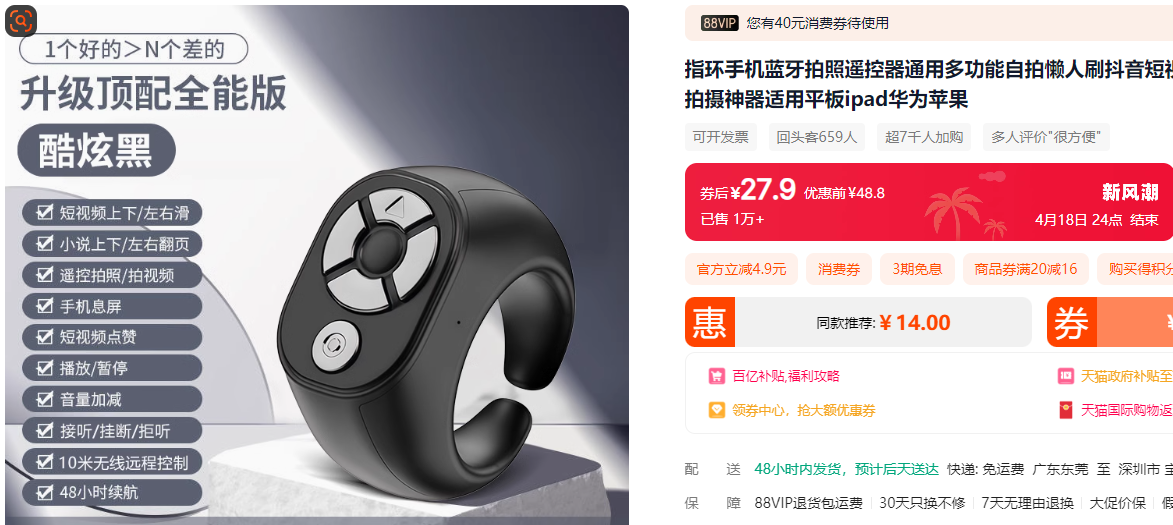

大概的功能和网上买到的产品，基本一致，如下图所示：

同时，还具备回连的功能，意思就是蓝牙设备上电之后，会自动回连上次连接过的手机设备。

当然肯定是兼容安卓设备和IOS设备=苹果设备

KT6368A HID的版本，开机15mA ，持续100ms左右，后续一直稳定在5mA左右。

1.2 硬件说明

参数说明

UART接口：标准串口，TTL电平,波特率可设，连接PC需要电平转换[如：CH340G--USB转TTL]

输入电压：建议给3.3V的电压【2.2V--3.6V】

额定电流：芯片上电启动是15mA，持续100ms之后就是5mA的平均电流

工作温度：[-40度] -- [80度]

湿度：5% ~ 95%

芯片型号：KT6368A[SOP8][管装出货]

操作说明：

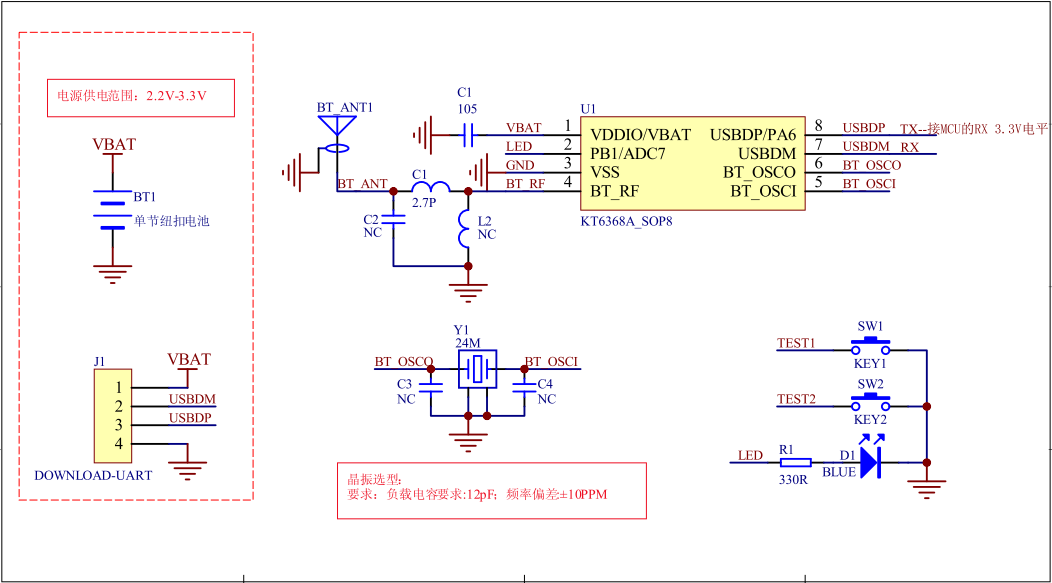

第一步 搭建好芯片的外围电路，供电3.3V即可。蓝牙天线可以直接焊一根线即可

第二步 查询芯片的2脚接个指示灯出来，开始慢闪，连接则常亮。AT指令可设

第三步 连接好电脑的串口助手，看看芯片的TX脚是否有数据返回，115200的波特率

第四步 做自己实际的板子，搭配MCU进行调试

1.3 设置HID蓝牙设备的名称[BD]

AT+BDSPP-1234\r\n 设置蓝牙名称为“SPP-1234”

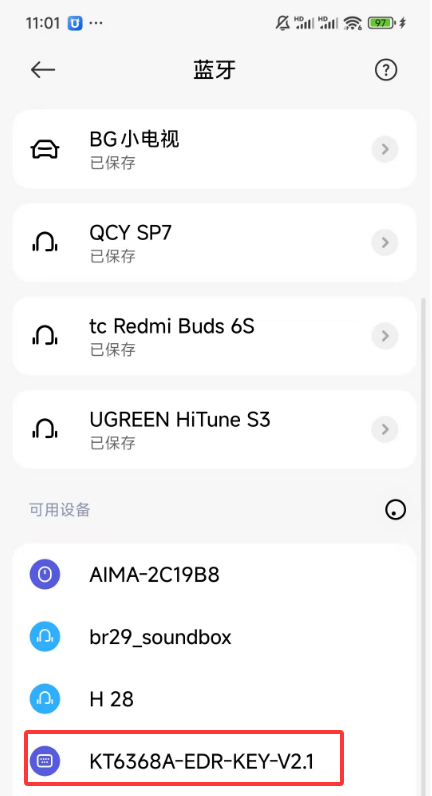

1、设置蓝牙名称之后，需要让芯片复位，发指令或者断电上电都可以，这样会显示新的蓝牙名称。我们默认的蓝牙名为“KT6368A-EDR-KEY”。设置的蓝牙名最长为“30”个字节，请不要超过这个范围

2、如果AT指令修改蓝牙名称之后，注意，你的手机端可能没有同步更新，还是显示之前的名称

(1)、因为你只修改了蓝牙的名称，蓝牙的MAC地址是没有变化的，所以手机端那边是不会更新名字

(2)、你要做的就是，换一台手机搜索试试，或者之前的手机删掉配对信息，重新在搜索

(3)、只要设置了蓝牙名，蓝牙名一定是更新过来了的，不用怀疑。芯片上电也会返回蓝牙名给您查看

1.4 抖音的常见按键命令[CC]

AT+CC00\r\n 上一页

AT+CC01\r\n 下一页

AT+CC02\r\n 左一页

AT+CC03\r\n 右一页

AT+CC04\r\n 播放/暂停

AT+CC05\r\n 播放/暂停

AT+CC06\r\n 音量+   复合了自拍功能

AT+CC07\r\n 音量-    复合了自拍功能
