详解ASEMI整流桥MB6S在恒流LED驱动电源中的应用

编辑-Z

我们日常生活中可以显示的每一个电器都包含大量的开关电源，其中液晶背光源和LED显示屏包含大功率白光LED灯串和恒流LED驱动电源。而恒流LED驱动电源中就有用到MB6S整流桥。

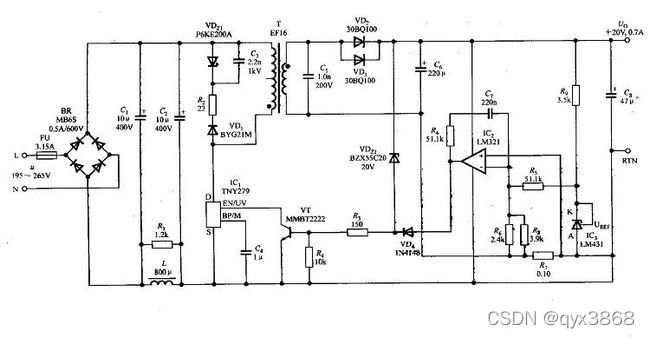

今天，我们将通过一个简单的例子来描述LED驱动电源的工作原理和详解ASEMI整流桥MB6S在恒流LED驱动电源中的应用。下图为输出14W的精密恒流LED驱动电源电路：



主要特点如下：

输入电压：195--265V

输出电压：20V/0.7A

电源效率：n=86%

空载功耗：Po<250mW

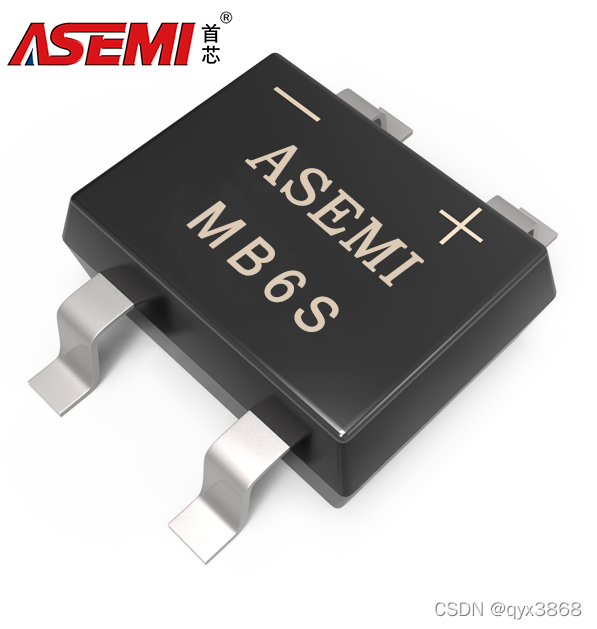

整流桥MB6S参数：

型号：MB6S

最大重复峰值反向电压（VRRM）：600V

最大RMS电桥输入电压（VRMS）：420V

最大直流阻断电压（VDC）：600V

最大平均正向整流输出电流（IF(AV)）：1A

峰值正向浪涌电流（IFSM）：30A

每个元件的典型热阻（ReJA）：110℃/W

每个元件的典型结电容（Cj）：25pF

工作结和存储温度范围（TJ, TSTG）：-55 to + 150℃

最大瞬时正向压降（VF）：1.1V

最大直流反向电流（IR）：10uA



电源经过Fu（3.15A）熔断器和整流桥（MB6S）后，直流电压输出到后端整流滤波电路（L、C1、C2、R1分流电阻），然后送到变压器初级侧绕组，其中瞬态电压抑制器VDz、阻断二极管VD1、吸收电路C3和R2共同构成钳位保护电路，VD2、VD3、C6、C8作为输出端的整流滤波，VDz2（Uz=20V）用作电压调节器。

该电路最重要的是恒流调节电路：它由电流检测电阻R7、可调精密并联稳压器LM431、精密运算放大器LM321、开关管VT、电流反馈回路补偿元件R4和C7组成。
