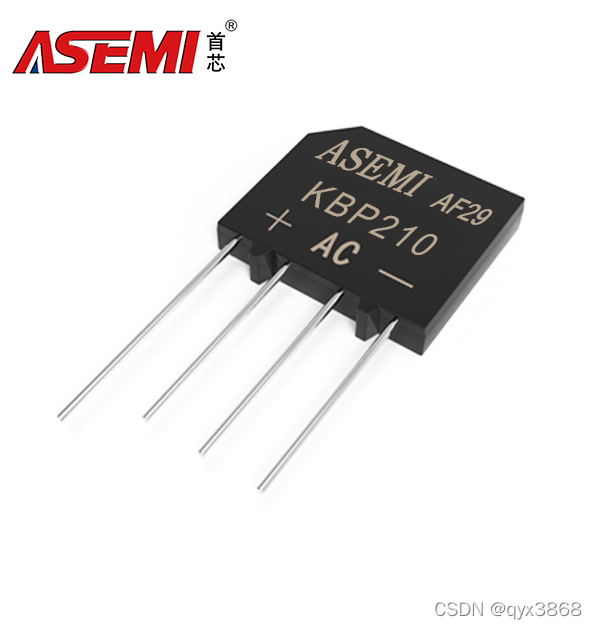

ASEMI整流桥KBP210参数：

型号：KBP210

最大重复峰值反向电压（VRRM）：1000V

最大RMS电桥输入电压（VRMS）：700V

最大直流阻断电压（VDC）：1000V

最大平均正向整流输出电流（IF(AV)）：2.0A

峰值正向浪涌电流（IFSM）：60A

每个元件的典型热阻（ReJA）：10℃/W

每个元件的典型结电容（Cj）：25pF

工作结和储存温度范围（TJ, TSTG）：-55 to +150℃

最大瞬时正向压降（VF）：1.1V

最大直流反向电流（IR）：10uA

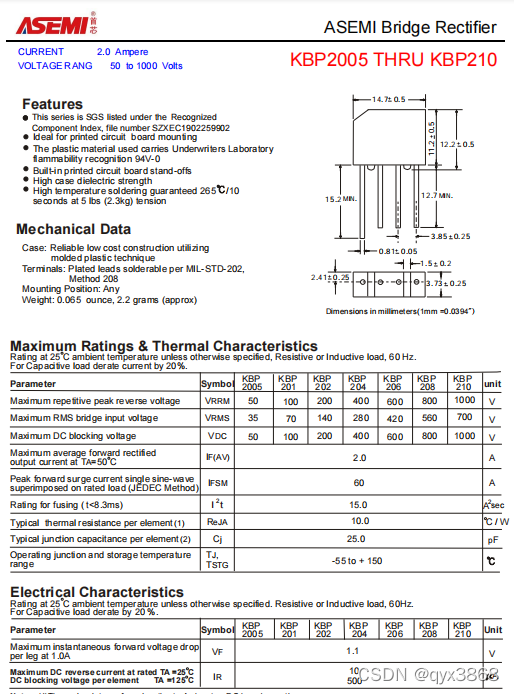

KBP210封装规格：

总长度：23.9mm

本体长度：11.2mm

引脚长度：12.7mm

宽度：14.7mm

高度：3.73mm

脚间距：3.85mm

KBP210特征：

使用的塑料材料带有美国保险商实验室可燃性识别94V-0

印刷电路板安装的理想选择

内置印刷电路板支架

高外壳介电强度

高温焊接保证265 /10秒
