本文详细介绍了ASEMI的FR207快恢复二极管，包括其主要参数：1000V的最大重复峰值反向电压，2A的最大平均正向整流输出电流，以及低反向恢复时间500NS等。此外，还提到了其DO-15封装规格和机械数据，该二极管具备低成本、快速切换、低反向泄漏及高浪涌电流能力等特点。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

编辑-Z

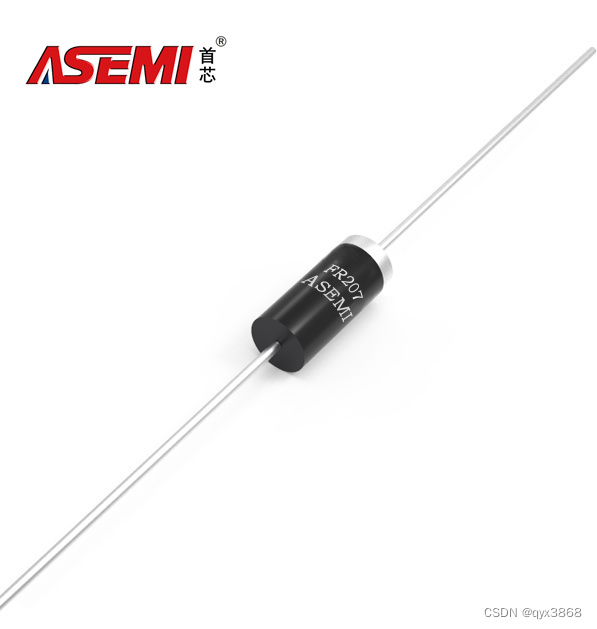

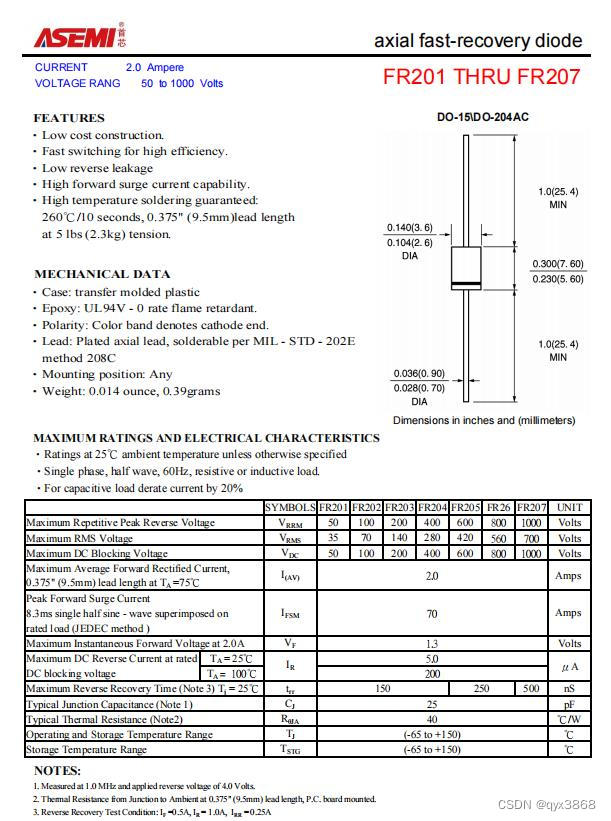

ASEMI快恢复二极管FR207参数：

型号：FR207

最大重复峰值反向电压（VRRM）：1000V

最大RMS电桥输入电压（VRMS）：700V

最大直流阻断电压（VDC）：1000V

最大平均正向整流输出电流（IF）：2A

峰值正向浪涌电流（IFSM）：70A

每个元件的典型热阻（ReJA）：40℃/W

工作结和储存温度范围（TJ, TSTG）：-65 to +150℃

最大反向恢复时间（trr）：500NS

最大瞬时正向压降（VF）：1.3V

最大直流反向电流（IR）：5uA

典型结电容（CJ）：25pF



FR207规格封装：

封装：DO-15

总长度：58.4mm

本体长度：7.6mm

引脚长度：25.4mm

宽度：3.6mm

高度：3.6mm

脚宽度：0.9mm



FR207特征：

建设成本低

快速切换以实现高效率

低反向泄漏

高正向浪涌电流能力

保证高温焊接：在5 lbs (2.3kg)张力下260℃ /10秒/9.5mm引线长度



FR207机械数据：

外壳：转移模塑塑料

环氧树脂：UL94V-O级阻燃

极性：色带表示阴极端

重量：0.014盎司，0.39克
