本文介绍了51单片机的32个I/O引脚，分为P0-P3四个端口，详细阐述了它们作为并行输入、输出通道以及外部设备连接通道的功能。P0与P2用于传输地址信息，P2直接输出数据，P3端口各引脚具有特殊功能，如串行通信、中断请求、计数器和存储器读写控制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

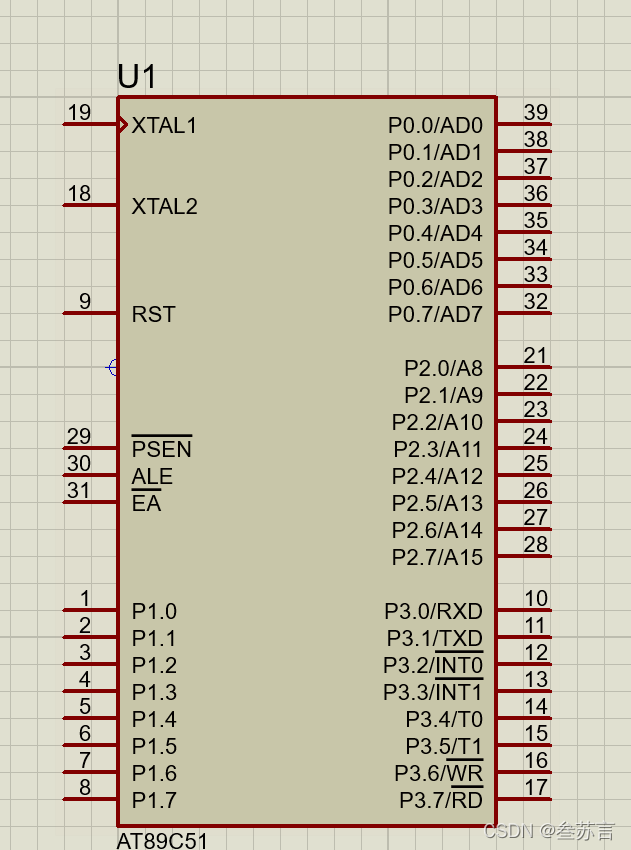

在51单片机中，共有32只I/O引脚，分属于4个端口（P0-P3）

端口的功能介绍：

1.可作为并行I/O输入通道

例如按键开关连接通路。

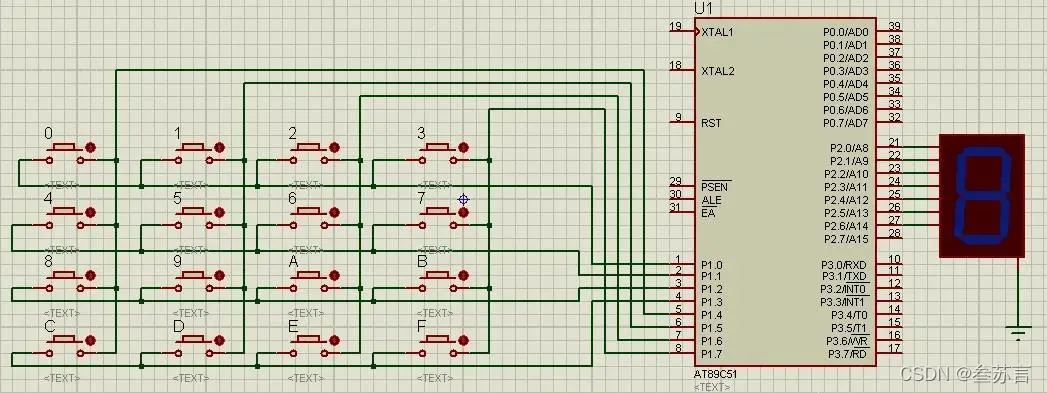

图中P1端口的作用便是作为并行I/O输入通道。

2.可作为并行I/O输出通道

例如 数码显示器。

 图中P2端口的作用便是作为并行I/O输出通道。

用于输出数据。

3.可作为外部设备的连接通道

例如 存储器拓展。

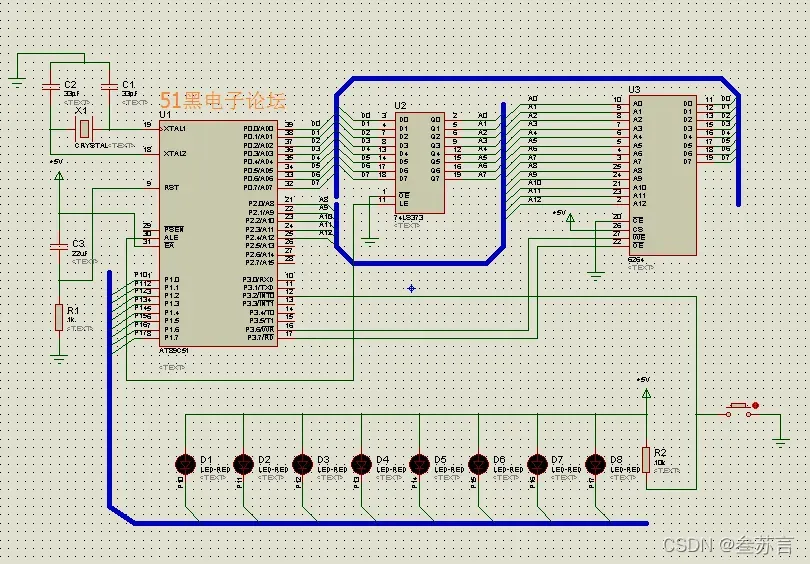

 图中 P0与P2端口的作用便是作为外部设备的连接通道。

图中74L837为锁存器
