系统分析与设计第4次作业

简答题

用例的概念

在软件和系统工程中，用例是一种对系统如何反应外界请求的描述，通常通过用户的使用场景来获取需求。每个用例提供了一个或多个场景，该场景说明了系统是如何和最终用户或其它系统互动，也就是谁可以用系统做什么，从而获得一个明确的业务目标。

用例和场景的关系？什么是主场景或 happy path？

关系：每个用例提供了一个或多个场景。其中场景是指使用场景，用来说明系统可以做什么，系统是如何和用户或其他系统交互的，从而获得一个明确的业务目标。

主场景：也被称为 happy path，每一个用例中都包含一个主场景，主场景对应于系统主要的交互，通常是成功的场景，是最常用的直接地实现用户目标的场景。

用例有哪些形式？

• 简短（高级层次）：一段简短的总结，通常是主要成功场景。在早期需求分析期间，快速了解主题和范围。可能只需要几分钟就可以创建。
• 非正式（简便格式）：非正式段落格式。涵盖各种场景的多个段落。
• 完全级：所有的步骤和变化都写得很详细，并有支持部分，如前提条件和成功保证。在以简短的格式识别和编写了许多用例之后，然后在第一个需求研讨会期间，详细地编写了一些（例如10%）具有体系结构重要性和高价值的用例。

对于复杂业务，为什么编制完整用例非常难？

复杂的业务本身业务流程就很复杂繁琐，而且涉及到的场景非常多，场景与场景之间也有各种各样的关联，编制完整用例需要建模相关知识和熟悉各个业务流程，还要注意用户交互的细节和相对于的支撑。

什么是用例图？

用例图是指由参与者（Actor）、用例（Use Case），边界以及它们之间的关系构成的用于描述系统功能的视图，也是外部用户所能观察到的系统功能的模型图。

用例图的基本符号与元素？

参与者（Actor）： 表示的是一个系统用户，也就是与应用程序进行交互的用户、组织或外部系统。

用例（Use Case）： 表示的是对系统提供的功能、服务的一种描述。



包含关系（Include）： 表示用例可以简单地包含其他用例所具有的行为，并把它所包含的用例行为作为自身行为的一部分。



泛化关系（Generalization）： 泛化指的是一个父用例可以被特定化形成多个子用例，而父用例和子用例之间的关系就是泛化关系。



关联关系（Association）： 表示的是参与者与用例之间的关系。



扩展/延伸关系（Extend）： 表示在一定条件下，把新的行为加入到已有的用例中，获得的新用例叫做扩展用例，原有的用例叫做基础用例，相当于为基础用例提供一个附加功能。





用例图的画法与步骤

对语境建模：

• 识别系统外部的参与者。
• 将类似参与者组织成泛化的结构层次。
• 在需要加深理解的地方，为每个参与者提供一个构造型。
• 将参与者放入到用例图中，并说明参与者与用例之间的通信路径。

对需求建模：

• 识别系统的外部参与者来建立系统的语境
• 考虑每一个参与者期望的行为或需要系统提供的行为。
• 把这些公共的行为命名为用例。
• 确定提供者用例和扩展用例。
• 对这些用例，参与者和它们之间的关系建模。
• 用注释修饰用例

用例图给利益相关人与开发者的价值有哪些？

用例图是由软件需求分析到最终实现的第一步，它描述人们如何使用一个系统。用例视图显示谁是相关的用户、用户希望系统提供什么样的服务，以及用户需要为系统提供的服务，以便使系统的用户更容易理解这些元素的用途，也便于软件开发人员最终实现这些元素。用例图在各种开发活动中被广泛的应用。



建模练习题（用例模型）

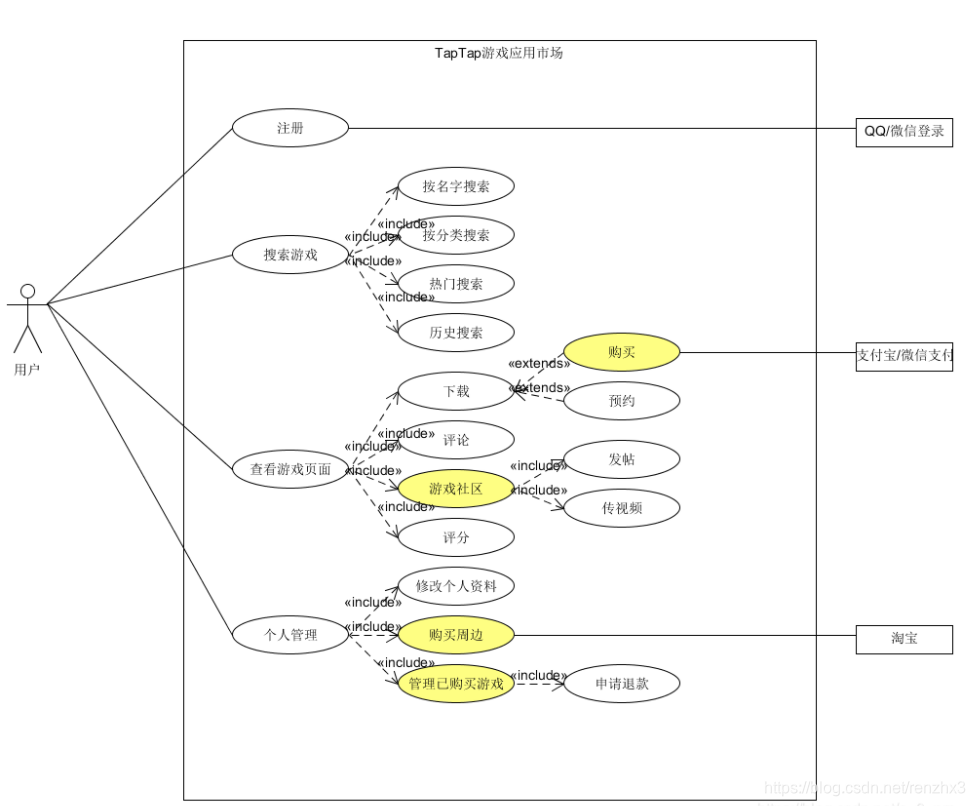

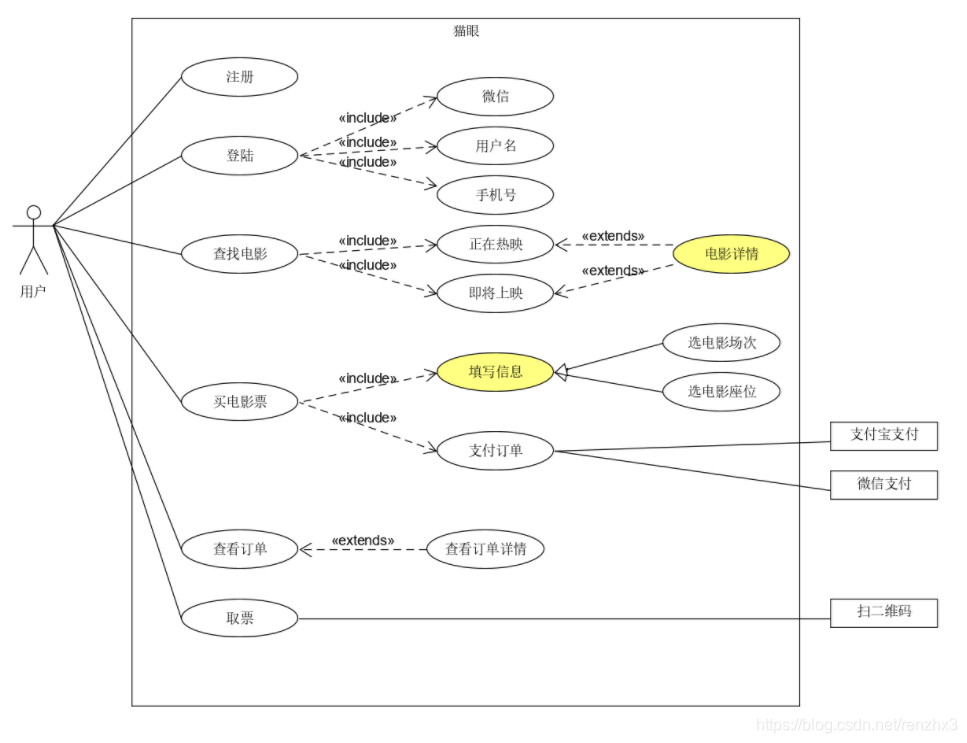

选择2-3个你熟悉的类似业务的在线服务系统（或移动 APP），如定旅馆（携程、去哪儿等）、定电影票、背单词APP等，分别绘制它们用例图。并满足以下要求：
请使用用户的视角，描述用户目标或系统提供的服务
粒度达到子用例级别，并用 include 和 exclude 关联它们
请用色彩标注出你认为创新（区别于竞争对手的）用例或子用例
尽可能识别外部系统和服务

然后，回答下列问题：

1.为什么相似的系统的用例图是相似的？

因为相似的系统业务相似，为了使降低用户的学习成本会使用相似的交互方式。

2.如果是定旅馆业务，请对比 Asg_RH 用例图，简述如何利用不同时代、不同地区产品的用例图，展现、突出创新业务和技术？

充分发挥LBS的优势，通过人工智能对用户数据进行分析，再定点投放。

3.如何利用用例图定位创新思路（业务创新、或技术创新、或商业模式创新）在系统中的作用？

在用例图中对创新用例使用某种颜色进行高亮标记。

4.请使用 SCRUM 方法，选择一个用例图，编制某定旅馆开发的需求（backlog）开发计划表

ID	Name	Imp	Est	How to Demo	Notes
1	查找酒店	40	5	输入城市，入住日期，退房日期，房间价格即可搜索到相关酒店	通过调用GPS的API来确定用户当前的位置
2	选择酒店	50	5	通过选择星级，评价，价格等可以进行结果排序。用户选择酒店后，筛选出想要预定的房间类型，填写个人信息并确定无误后即可下单	需要合适的算法对筛选结果进行排序，或者增加足够的筛选因素供顾客选择
3	支付订单	30	3	提供多种支付方式来满足不同类型的人群，包括微信/支付宝支付，银行卡支付，以及到店现金支付	通过调用各平台API，接入用户支付借口
4	评价体验	40	4	促使对自己住过的酒店进行评价，打分，以及让用户可以看到其他人对酒店的评价，帮助用户更好地选择酒店	对评论分类，并提取有用的数据，对酒店排序提供更加有效的分析



5.根据任务4，参考 使用用例点估算软件成本，给出项目用例点的估算

用例	业务	计算	原因	UC权重
1	查找酒店	4	3	平均
2	预定酒店	8	6	困难
3	支付订单	3	2	简单
4	评价体验	6	5	平均
