ESP8266正点原子WIFI模块的简单使用（ESP8266作为Sever建立多连接）

一、前提摘要

上一篇文章提到了ESP8266作为Client连接热点进行透传，参考文章：TCP Client透传模式。

这一篇文章我们将ESP8266模块作为Sever，手机或电脑作为Client进行多连接传输。

接线还是参考上面的文章。

目录

一、前提摘要

二、Serve多连接

1. 设置WIFI模式：AT+CWMODE=1

2. 重启生效：AT+RST

3. 连接路由器：AT+CWJAP="WWW","11111110"

4. 启动多连接：AT+CIPMUX=1

5. 建立sever：AT+CIPSERVER=1,8081

6. 获取模块IP地址：AT+CIFSR

7. 手机或电脑连接到sever

8. 模块向指定通道发送数据：AT+CIPSEND=0,10

9. 接收数据

---

二、Serve多连接

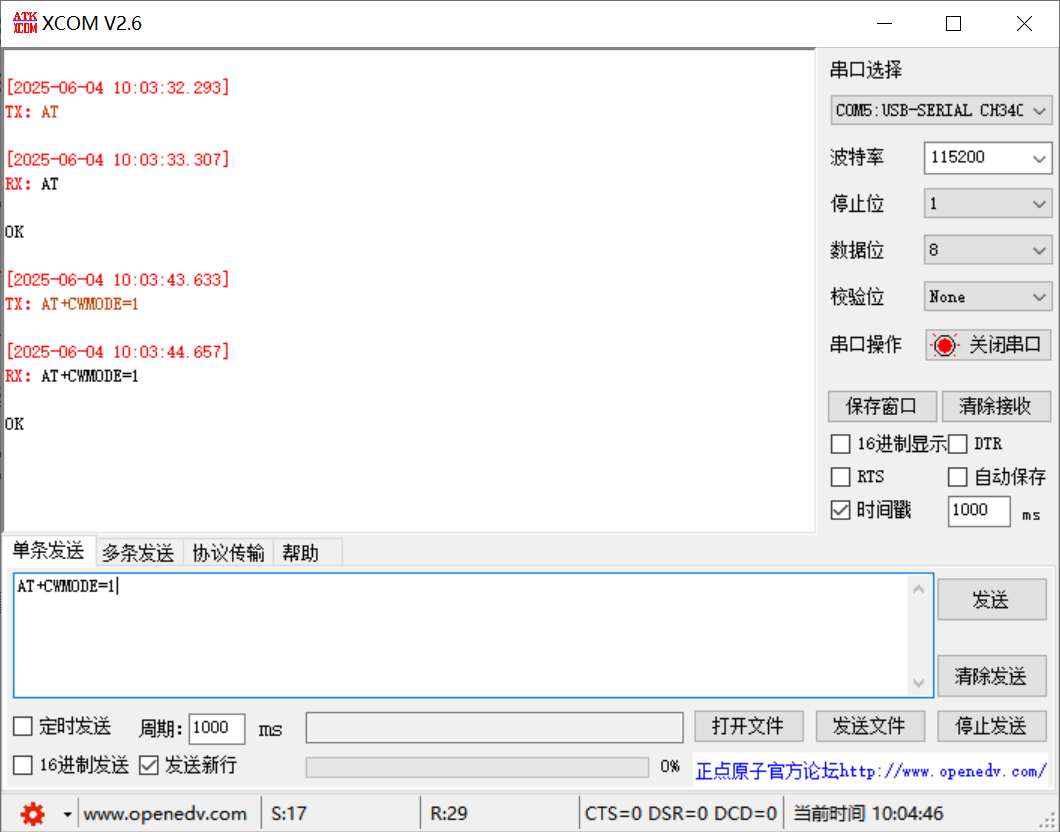

1. 设置WIFI模式：AT+CWMODE=1

      设置WIFI模式为STA模式。

2. 重启生效：AT+RST

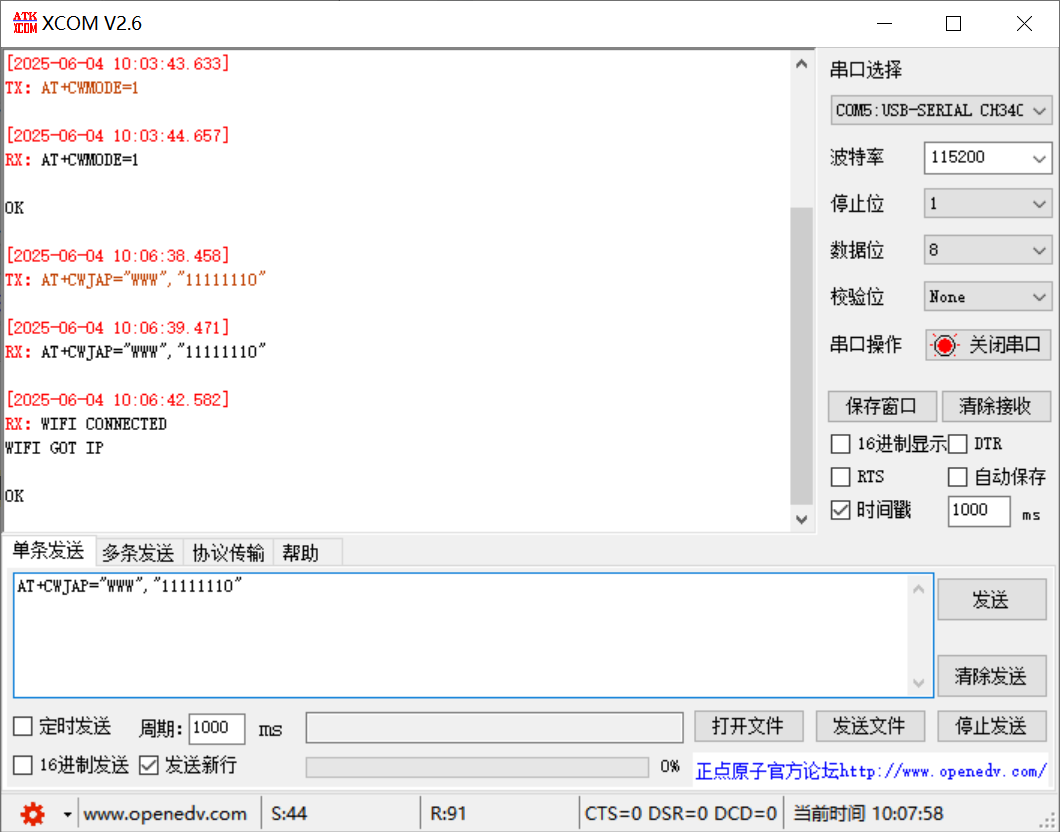

3. 连接路由器：AT+CWJAP="WWW","11111110"

      还是填自己的路由器或热点名字及密码。

4. 启动多连接：AT+CIPMUX=1

      响应：OK

5. 建立sever：AT+CIPSERVER=1,8081

      这里要注意，8081为端口号，端口号设置的时候一定要看一下该端口在电脑端是否被占用，最简单的就是打开网络调试工具，直接连接，如果弹出“IP地址无效或端口被占用”，说明已被占用。

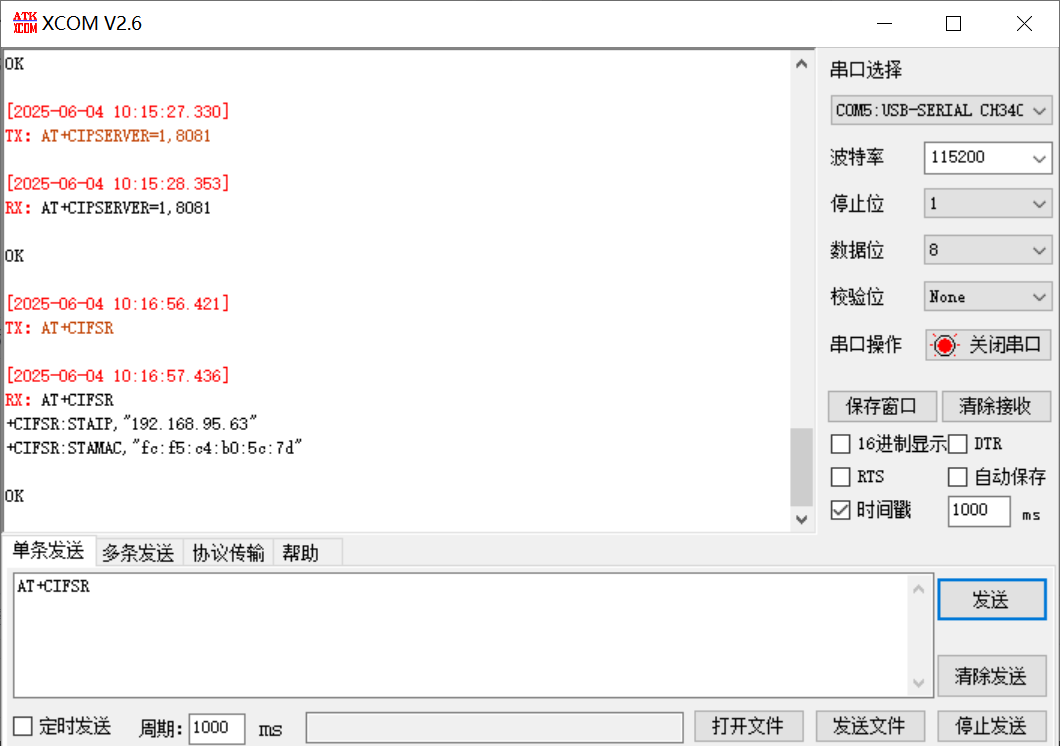

6. 获取模块IP地址：AT+CIFSR

      到这一步已经基本完成WIFI模块作为sever的设置了，要记得自己设置的端口以及模块的IP地址，我的地址是“192.168.95.63”。

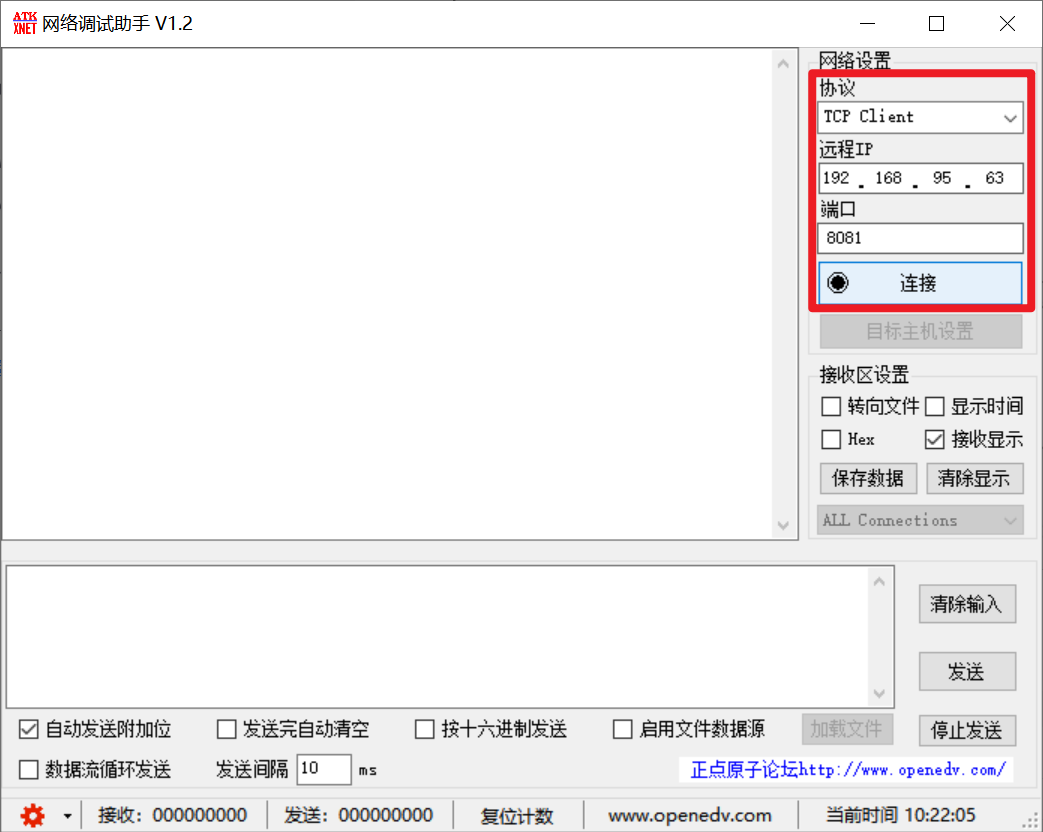

7. 手机或电脑连接到sever

      打开XNET网络调试助手，协议设置为“TCP Client”，IP和端口分别填入并连接即可。连接后，串口调试助手上也会响应“RX：0,CONNECT”，0对应的是电脑端的通道号。

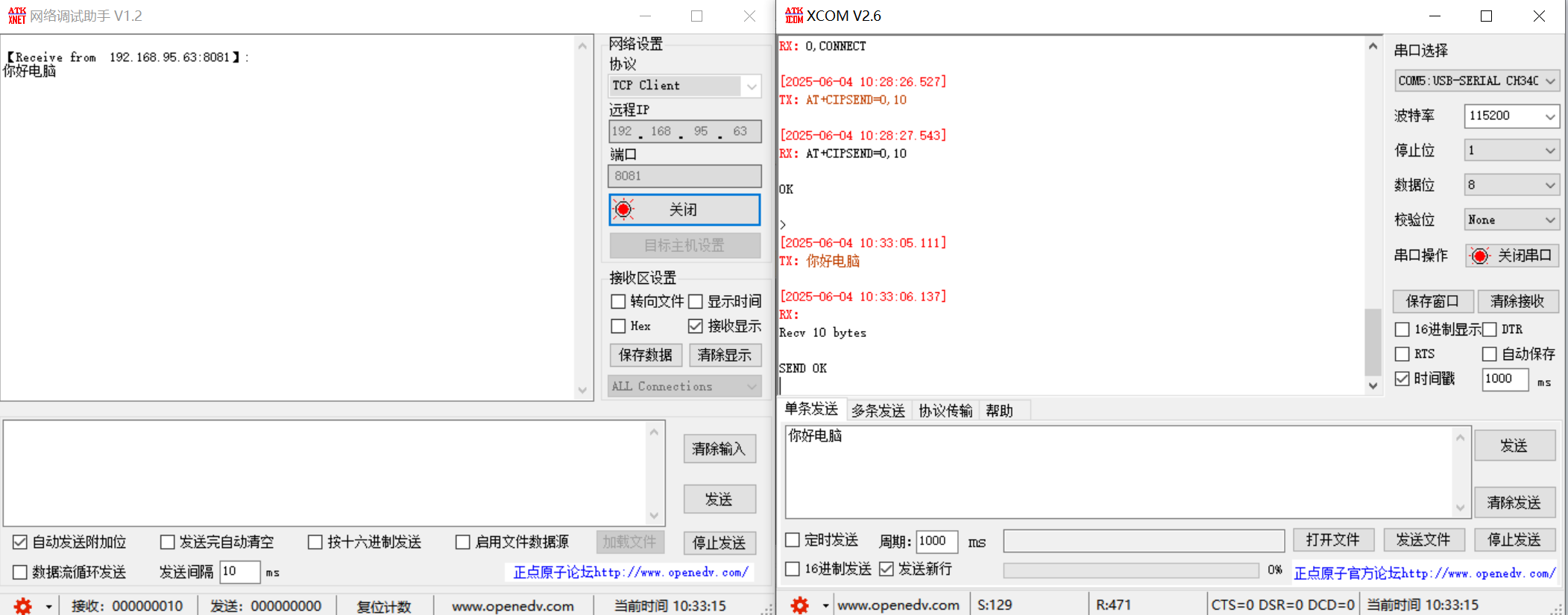

8. 模块向指定通道发送数据：AT+CIPSEND=0,10

      其中，0代表通道号，10代表要发送数据的长度，我准备发送“你好电脑”，包括换行的两个转义字符，因此数据长度为10。

9. 接收数据

      在网络调试助手中直接发送数据，串口会接收到“+IPD,通道号,数据长度:发送数据”，例如发送“你好”，串口调试助手显示“+IPD,0,6:你好”。

      至此，ESP8266作为sever连接电脑端完成。
