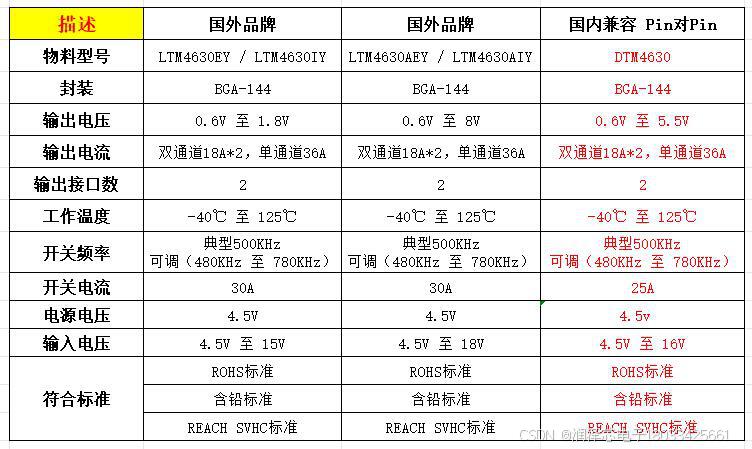

【国产代替兼容】PIN对PIN完全替代，代替兼容LTM4630EY#PBF.LTM4630IY#PBF.LTM4630AEY#PBF.LTM4630AIY#PBF,双输出非隔离式开关模式 DC/DC

LTM4630 是一款双通道 18A 或单通道36A输出的 DC/DC 开关电源。
封装中内置了开关控制器、功率 FET、电感和所有的配置组件。
输入电压范围为 4.5V 至 16V，支持两个范围均为0.6V 至 5.5V 的输出(由单个外部电阻来设定)。
该器件的高效率设计能够为每个输出提供 18A的连续电流。仅需少量的输入和输出电容。
该器件支持频率同步、多相位操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能。
采用高开关频率和电流模式控制，具有快速瞬态响应。

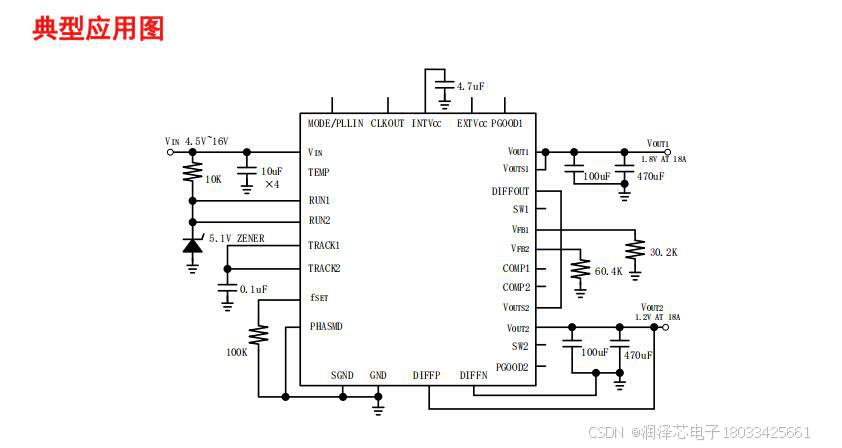

LTM4630 是一款双输出非隔离式开关模式 DC/DC 电源模块。
该模块能够提供两路 18A 输出或者采用并联模式实现单路 36A 输出。
此模块可提供精确调节的输出电压(当采用 4.5V 至 16V 输入电压时，利用外部电阻器设置输出电压，范围在 0.6V 至 5.5V)。
典型开关频率为 500kHz，可采用一个电阻器在 fSET引脚上设置开关频率。同时具有外部时钟同步功能(可同步范围从 400kHz至 780KHz)。
采用了电流模式控制和内部反馈环路补偿，及逐周期限流功能。可以借助MODE_PLLIN、PHASMD 和 CLKOUT 引脚实现多相操作，实现多达 12 个相位的同步工作。
当 RUN 引脚拉至 1.2V 以下时，模块进入停机状态(把两个 MOSFET 关断)，
悬空时内部 1μA 电流会将 RUN 拉到 5V，使对应通道使能。 模块的 TRACK 引脚用于在启动期
间设置输出电压斜坡和电压跟踪，或者用于稳压器的软起动。
可选择突发 BURST 模式或脉冲跳跃 PSM 模式及强制连续 CCM 模式三种工作模式。
