读南山耕夫笔记_5G QoS控制原理专题_SM策略数据的源头

目录

SMF的策略控制

PCF发给SMF的SMPolicyDecision分析

qosChars

qosDecs

session Rule

pcc Rule

---

SMF的策略控制

包括如下三种

• 门限控制(Gate Control) : SMF指导UPF放行哪些业务数据流
• 计费控制 : 对于需要执行计费控制的业务数据流, 只有存在激活的PCC Rule时, SMF才会允许该业务数据流通过UPF.QoS控制
• QoS控制: 比较复杂, 是本次讲解的重点
  • SMF完成 5QI -> 5G QoS Characteristics之间的转换, 之后根据 5G QoS Characteristics值执行相应的控制。
  • SMF根据PCF下发的PCC Rule, 指导UPF对业务数据流执行授权的QoS, eg. 进行DSCP标记
  • SMF对QoS Flow的QoS控制, 就是SMF对一组相关业务数据流进行QoS控制, eg.
    • 为某个GFBR的QoS Flow预留资源的上限
    • 为某个MFBR类型QoS Flow分配资源的上限

5G中虽有对QoS Flow的QoS控制, 但在实际执行时并不是直接针对QoS Flow, 而是通过对其承载的业务数据流SDF的策略数据, 间接实现对QoS Flow的QoS控制。

• 表现是对 SDF 的策略控制, 本质是对 QoS Flow的QoS控制

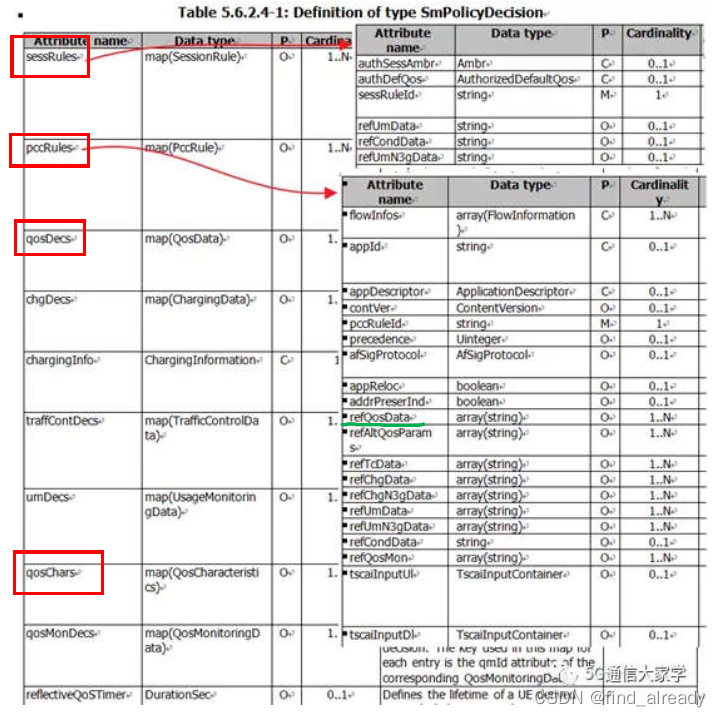

PCF发给SMF的SMPolicyDecision分析

 上述字段很多, 但暂时只重点介绍重点字段

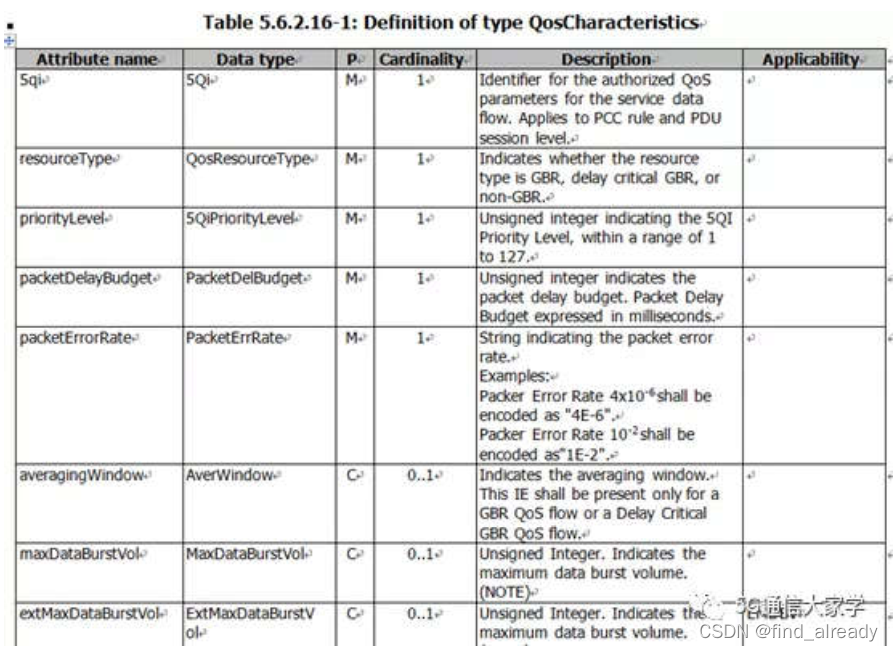

qosChars

字段: 5qi 带领了下面几个字段

使用时机: 当PCF动态指定了一个5QI, 需要把它关联的5G QoS相关特性参数发送给SMF时, 就需要使用此字段了.

SMF需要做什么: 推导AN使用的 QoS Profile, 并发送给 gNB

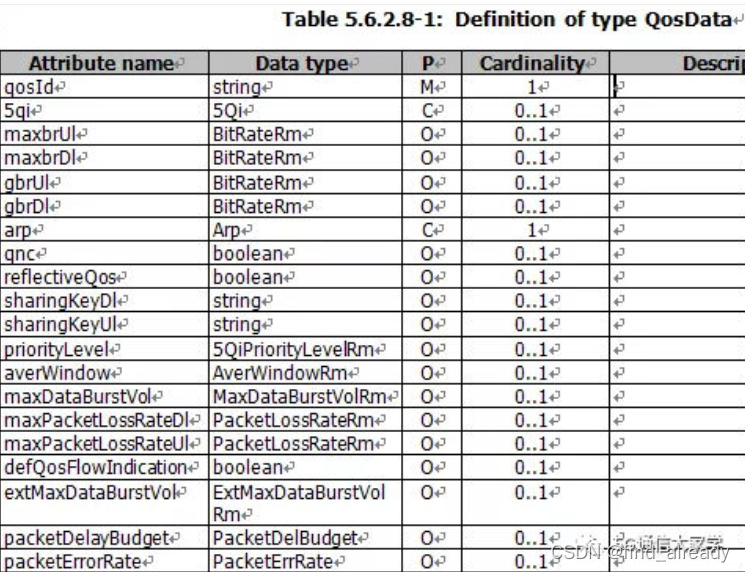

qosDecs

 即QoSData数据类型, 包含 5QI, ARP, UL/DL MBR/GBR, reflectiveQoS ...

用途: QoS Data 用于SMF推导

• UPF使用的数据包检测规则: PDR
• NG-RAN使用的 QoS Profile
• UE 使用的 QoS Rule

字段:

• qosId: qos编号
• qnc: 当GFBR不能满足或重新得到满足时, 是否需要发送通知给SMF
• reflectiveQoS: 表示应用反射QoS
• defQoSFlowIndication: SMF需确保至少有一个PCC Rule和缺省QoS Flow关联
  • true: 表示该动态PCC Rule 与 Default QoS Flow关联

session Rule

在一定条件下(refCondData), 执行本条规则(sessRuleId), 其中使用监测控制(refUmData)

具体规则是 authSessAmbr, authDefQos

Q.

1. 这里不包含 pdu session id, 但怎么对应上呢 ?

2. ...

作用对象:

• PDU Session

原则:

• 该规则只能由 PCF发送给 SMF, 也就是说 Session Rule只能是动态的
• 可把多个Session Rule放在一条消息中发送给SMF, 但应保证SMF同时只能由一个Session Rule在执行, 也就是激活的Session Rule同时只能由一个

字段含义:

• sessRuleId: 会话规则的 ID

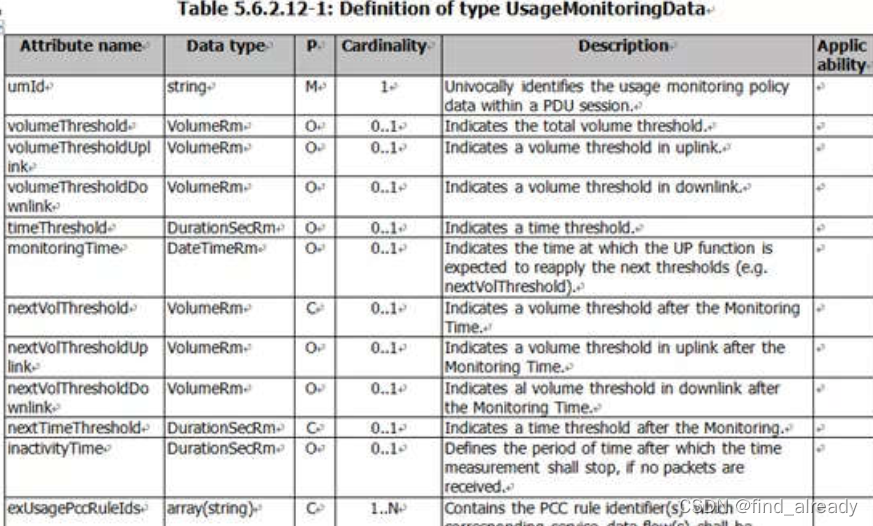

• refUmData: 引用的 UsageMonitoringData, 监测信息使用, 从下表可以看出:
  • 可按照 PDU Session级别进行监测控制(session Rule 引用)
  • 也可按照SDF进行监测(PCC rule 引用)
  • 也可二者同时进行使用量监测

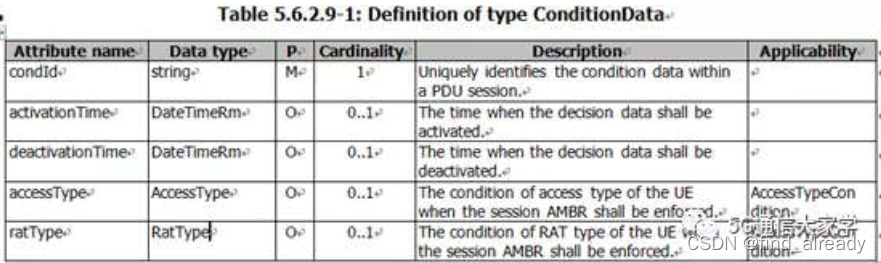

• refCondData: 策略数据的激活和去激活时间, UE的 rat类型和接入类型

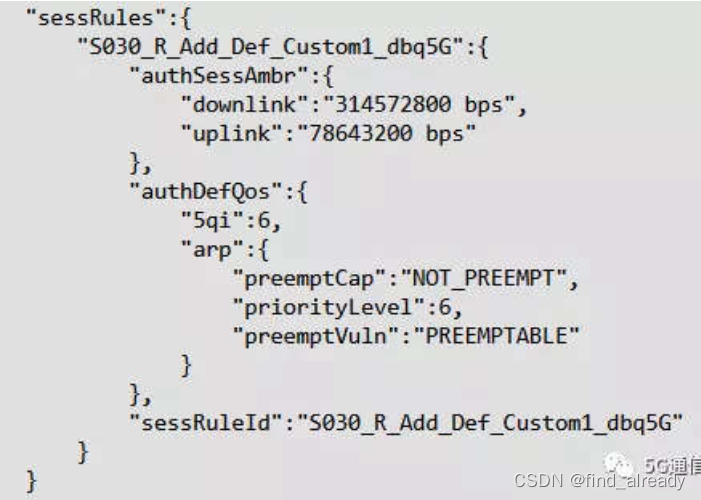

字段示例

pcc Rule

 含义

• PCC Rule: Policy and Charging control rule 策略和计费控制规则

 作用对象:

• SDF
• 用于SDF的检测,策略和计费控制
• PCF为 PCC Rule 选择一组 5G QoS参数
• 同一个PDU会话 可关联 多个 PCC Rule

PCC Rule种类: 2种

• 动态PCC:
  • 由PCC预先定义的 或 PCF动态生成的
  • 由PCF动态提供给SMF, 并进行后续修改和删除
• 预定义PCC
  • 预先在SMF中配置的PCC Rule, PCF只负责 Rule ID 引用, 激活或去激活某个PCC RUle
    • 这需要SMF和PCF之间配合操作
  • 运营商也可以在SMF上预先定义一些规则, 由SMF负责激活, 不需要PCF参与

PCC Rule何时激活

• 动态: PCF把PCC Rule 提供给SMF, 就认为将相应的PCCRule激活.
• 静态: PCF把PCC Rule ID提供给SMF, 就认为将相应的PCCRule激活.

PCC Rule激活意味着什么 ?

• PCC Rule 中包含的 业务数据流模板 开始用于 SDF 的检测
• 业务数据流模板 用于 将下行数据包 映射到 QoSFlow上 (依赖 QoS Flow绑定)
• 业务数据流模板 用于 上行数据包的检测 (依赖 QoS Flow绑定)
• 设备正在执行 SDF 的使用量统计信息

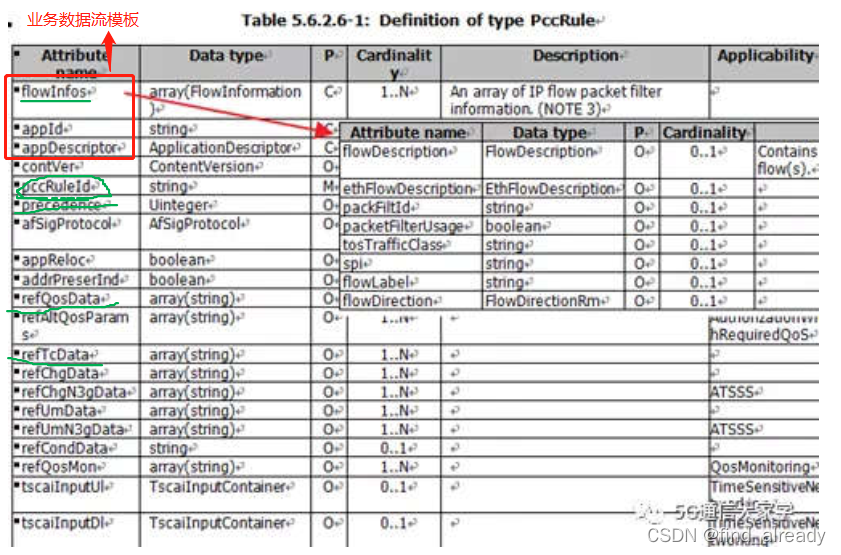

哪个是 业务数据流模板 ?

• flowInfos
• appId
• appDescriptor

字段介绍

• 字段: SDF检测信息:
  • flowInfos, appId, appDescriptor: 就是规范中所谓的 业务数据流模板
  • flowInfos: 包含 数据包过滤器 (packet filter)
    • flowDescription:
    • ethFlowDescription:
    • packetFilterUsage:
      • 不使用ReflectiveQoS时: true
      • 使用flowDescription OR ethFlowDescription 时: true
    • ...
• 字段: 策略控制信息
  • refQoSData
    • 前面已介绍
  • refTcData
    • 业务控制数据: traffic control data, 门限控制, 表示是否允许数据包转发, 或只允许上行 or 下行 转发
