广数机床联网

一、设备信息确认

1、确认型号

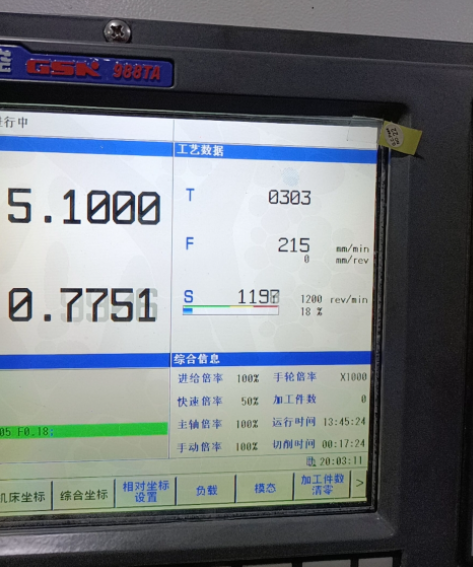

数控面板拍照确认：

此系统为：988TA

注：目前已知可以联网的型号980TDi(要带i)，988系列（17年后的新版）。

2、确认通讯接口

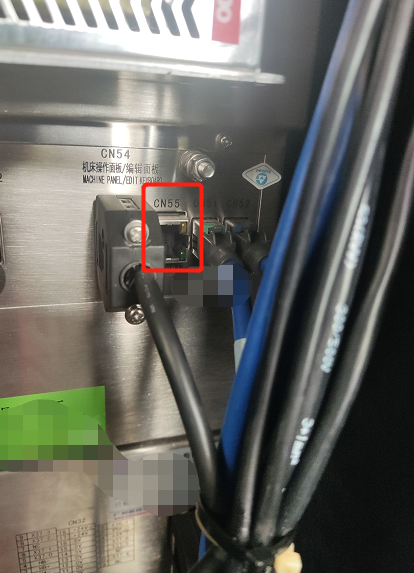

网口常见位置，CN55（丝印标号），可通过这个确认：

1、数控面板的后面

2、其他位置

其他位置一般是前面两个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

3、确认数控系统软件版本

以988TA为例（不同数控系统的版本要求还不太一样）：

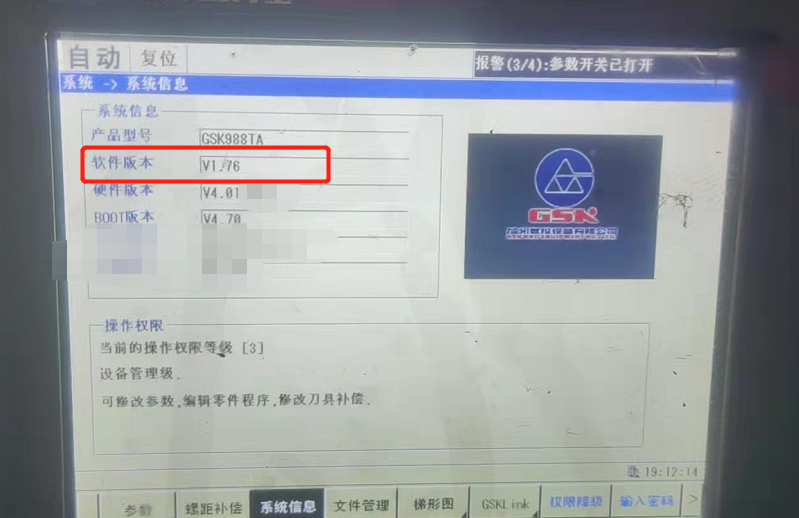

图中的软件版本为：1.76  ，是可以进行数据采集的。低于1.7要进行升级。

二、网络配置

1、设置系统参数

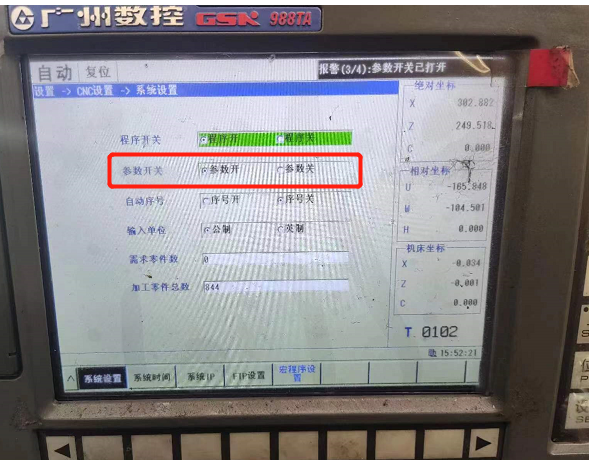

1、先去系统设置中把参数开关打开

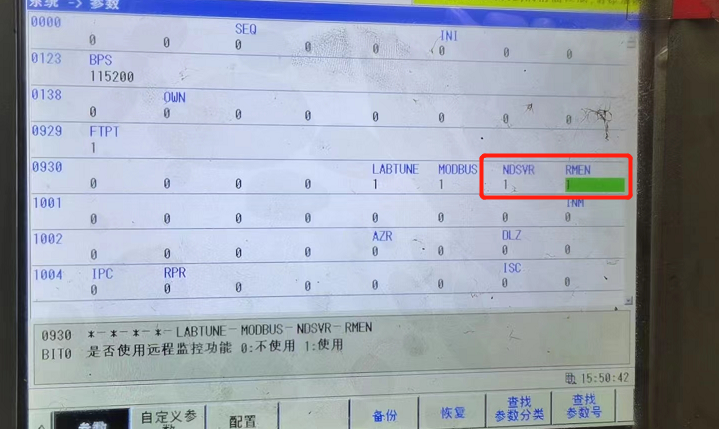

2、启用相关参数功能

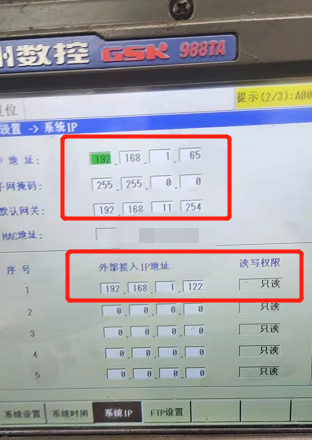

2、设置网络ip

这里主要注意外部接入的ip地址为你的采集硬件（工控机、服务器、网关等）ip，读写权限一般为了避免风险都给到 只读 权限。

三、通讯测试

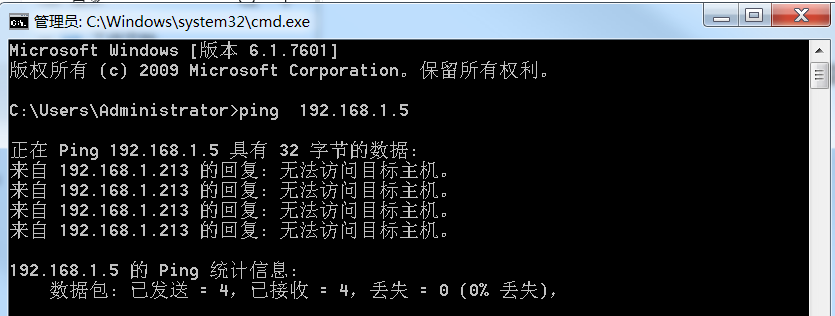

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常见问题

1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

2、版本低

尝试升级数控系统，988系列的低于1.7要进行升级。

如果需要了解如何采集此类设备，见此篇文章。
