OpenStack使用SPICE实践

OpenStack使用SPICE实践

一、配置环境：

1、Windows 7 Pro（16G内存）+VMware Workstation 64位12.5.5.0

2、节点数：3（控制节点，网络节点、计算节点）

3、虚拟机操作系统：CentOS Linux release 7.4.1708 (Core)

4、Pike版OpenStack

5、spice版本：

openstack-nova-spicehtml5proxy.noarch 1:16.1.3-1.el7

spice-protocol.noarch 0:0.12.13-2.el7

spice-server.x86_64 0:0.14.0-2.el7_5.3

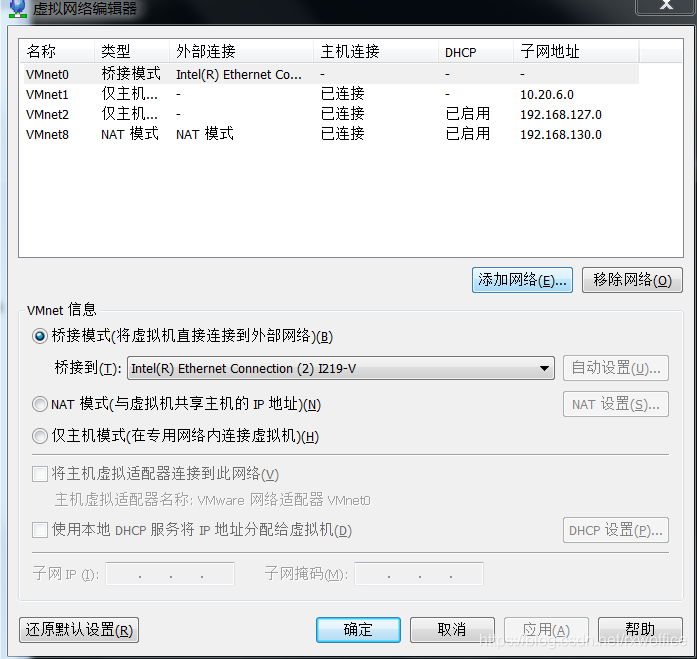

6、网络配置：

            控制节点（10.20.6.11）

            计算节点（10.20.6.31）

注意：配置过程只涉及控制节点（10.20.6.11）和计算节点（10.20.6.31），根据情况修改为实际环境的IP地址。

二、测试目标

    时间：2018.6.11

    通过连接外部网络安装pike版Openstack；

    手工安装spice组件，手工配置spice

    了解spice使用；



三、配置OpenStack，控制台使用SPICE显示

一）配置步骤

1、修改控制节点

（1）安装软件包

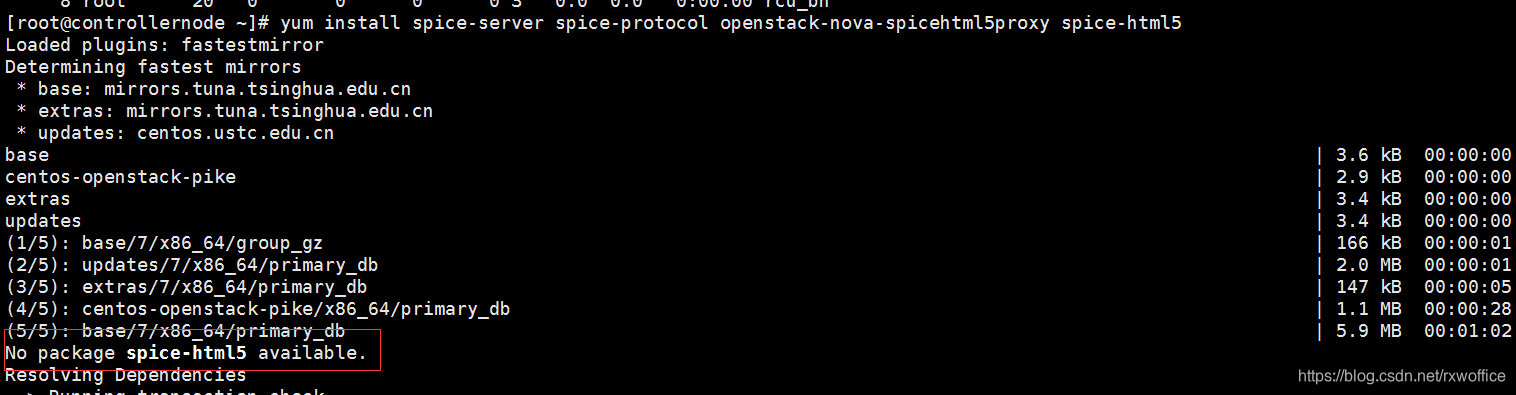

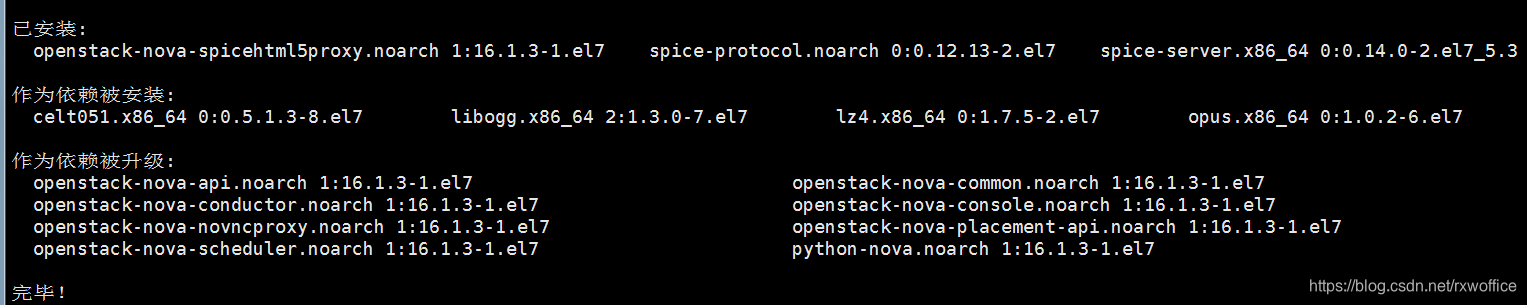

yum install spice-server spice-protocol openstack-nova-spicehtml5proxy spice-html5

spice-html5来自epel源，spice-server，spice-protocol来自CentOS官方源

如果找不到spice-html5，添加epel源

(# wget http://dl.fedoraproject.org/pub/epel/epel-release-latest-7.noarch.rpm

# rpm -ivh epel-release-latest-7.noarch.rpm

# yum repolist      ##检查是否已添加至源列表)

（2）修改配置文件，注释掉原vnc相关配置，添加以下配置信息。

vi  /etc/nova/nova.conf



[default]

vnc_enabled=false

[spice]



html5proxy_host=10.20.6.11

html5proxy_port=6082

keymap=en-us

这里明确两点：

    指定vnc_enabled=false，否则即使配置了spice，系统也仍然使用vnc

    一定要注释掉原vnc配置

（3）停止novncproxy并取消自启动

systemctl stop openstack-nova-novncproxy.service

systemctl disable openstack-nova-novncproxy.service

（4）启用spicehtml5proxy开机自启动并启动它

systemctl enable openstack-nova-spicehtml5proxy.service

systemctl start openstack-nova-spicehtml5proxy.service

2、修改计算节点

（1）安装软件包

yum install spice-server spice-protocol spice-html5

### spice-html5来自epel源，spice-server，spice-protocol来自CentOS官方源

如果找不到spice-html5，添加epel源

(# wget http://dl.fedoraproject.org/pub/epel/epel-release-latest-7.noarch.rpm

# rpm -ivh epel-release-latest-7.noarch.rpm

# yum repolist      ##检查是否已添加至源列表)

（2）修改配置文件，注释掉原vnc相关配置，添加以下配置信息

vi /etc/nova/nova.conf



[default]

vnc_enabled=false

[spice]

html5proxy_base_url=http://10.20.6.11:6082/spice_auto.html

server_listen=0.0.0.0

server_proxyclient_address=10.20.6.31

enabled=true

keymap=en-us

取消掉[vnc]中的配置；

这里明确两点：

    指定vnc_enabled=false，否则即使配置了spice，系统也仍然使用vnc

    一定要注释掉原vnc配置

（3）重启启动nova-compute

systemctl restart openstack-nova-compute.service

若重启失败，检查配置是否有误

二）测试结果

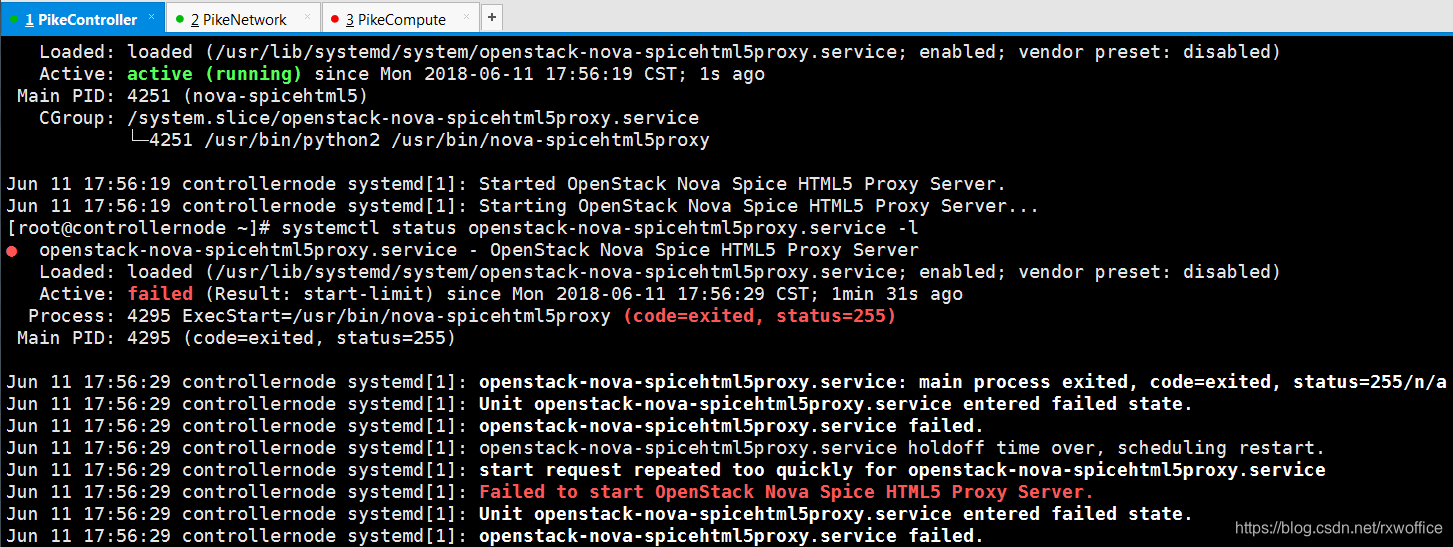

1、问题：openstack-nova-spicehtml5proxy启动后自动关闭；

原因：spice-html5没有安装成功；



重启客户机，客户机需要重启之后等一段时间才能看到spice控制台(由于控制节点和计算节点之间有信息通信，所以需要等待几分钟)。

如果重启登陆后控制台还是能显示如下vnc界面内容，则上面的配置失败，检查排错或重新配置。

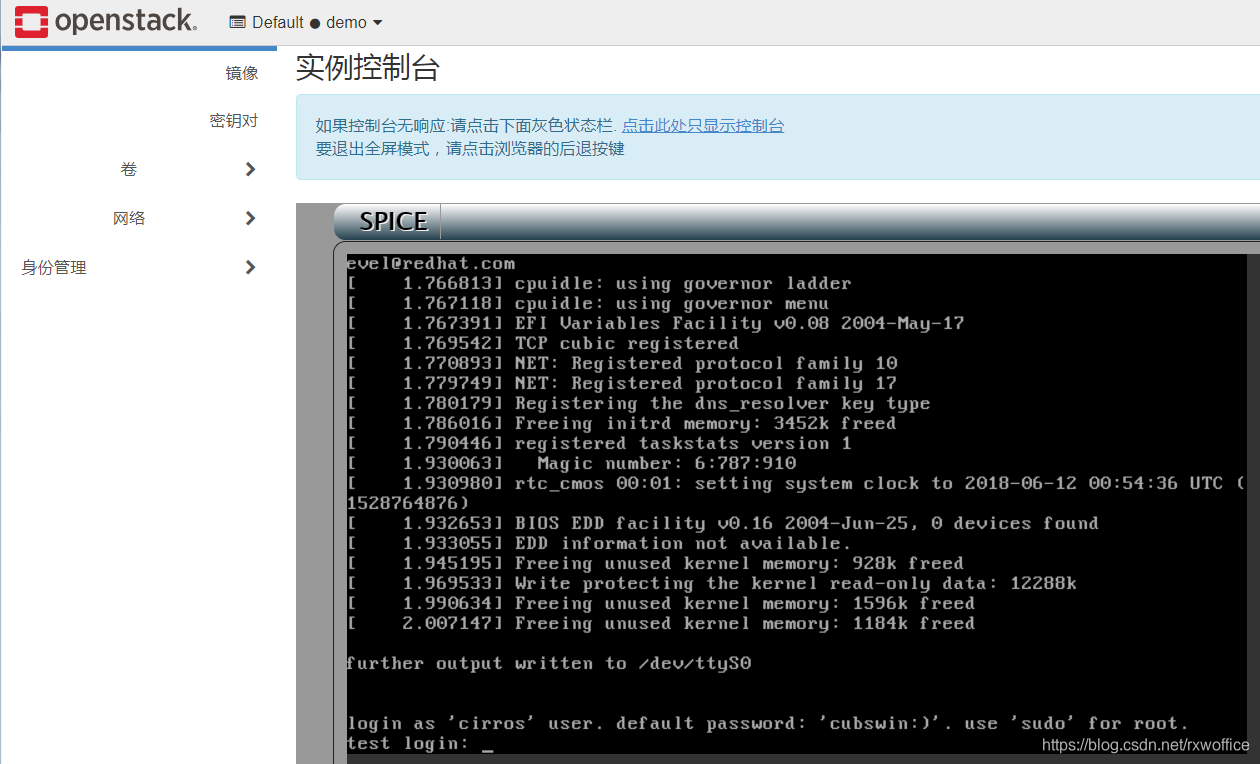

效果显示如下（spice客户端显示）：

四、Windows上SPICE远程访问实例

在Openstack上配置SPICE，实现Windows远程访问实例。

一）配置实例xml文件

[root@computernode1 ~]# virsh list --all

 Id    Name                           State

----------------------------------------------------

 -     instance-00000002              shut off



[root@computernode1 ~]# virsh edit instance-00000002

（这里的vnc 是因为实例创建时使用的vnc，后又改为spice，遗留下来的，改为spice后，再创建的实例，不再有vnc）

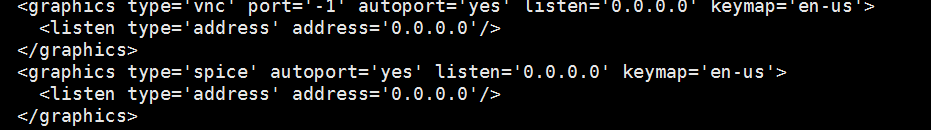

将<graphics>节点编辑成如下：

注：以上参数中10.20.6.31为服务器ip，即计算机点的ip，port是为虚拟机分配的相应端口，用于spice客户端登录使用；

二）重启实例

登陆dashboard，启动实例；查看控制台。



三）Windows上的客户端安装

 1、从www.spice-space.org/download.html中下载virt-viewer Windows installer并安装（最好用火狐浏览器，360或IE浏览器会出现无法加载网页下载的情况）

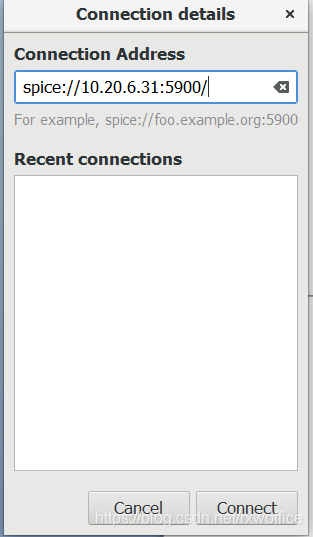

2. 从“开始”- “所有程序” – “VirtViewer”-　“Remote viewer”打开客户端，输入参数spice://10.20.6.31:5900/，点击Connect即可登陆

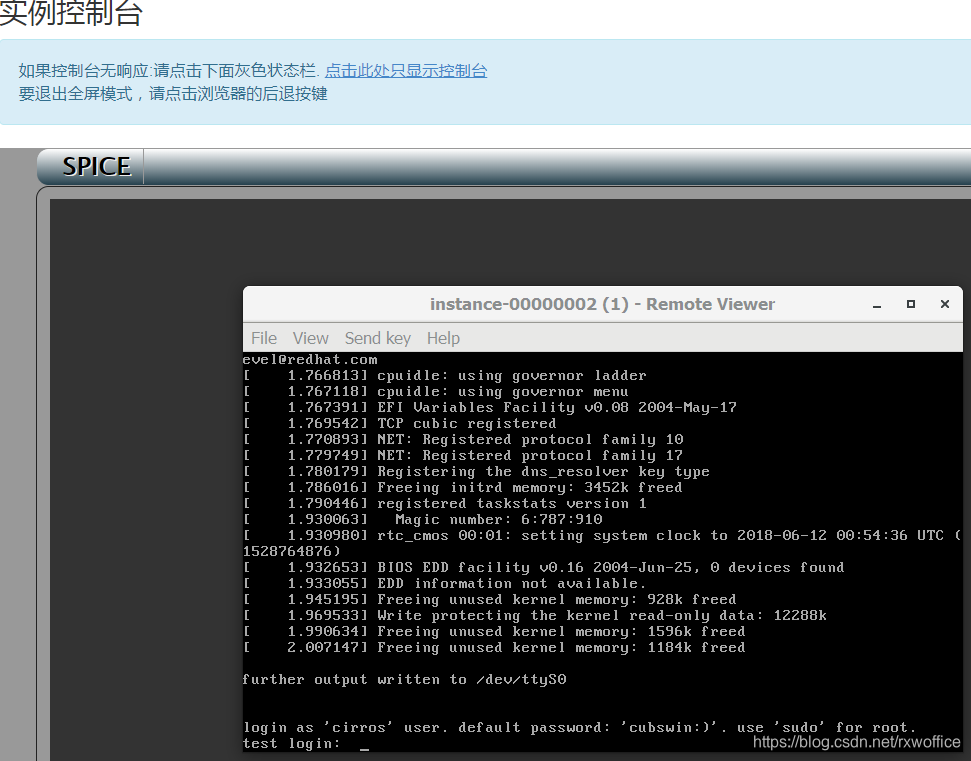

如图：登陆后，dashboard控制台自动退出。

（实例关闭，spice客户端不能连接）

重新登陆dashboard控制台，VirtViewer自动退出

dashboard控制台的提示：

Connected to ws://10.20.6.11:6082/websockify

Unimplemented function 108(Inval All Palettes) [ further notices suppressed ]

Unimplemented function 102(Display Mark) [ further notices suppressed ]

keyboard channel is insecure

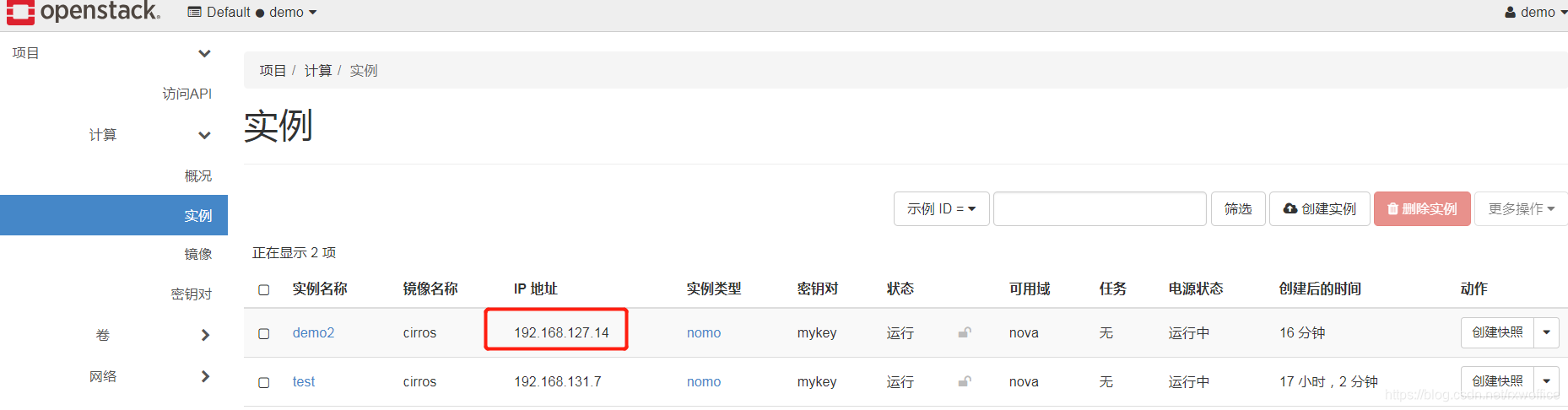

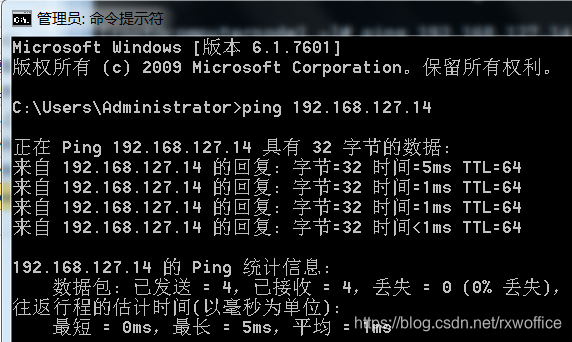

此时浮动ip地址是可以使用的。

附录

1、使用pike版openstack2017.11月，2018.6安装spice的安装情况；

2、计算节点安装nova时，spice_server已经安装完成。
