3GPP概述及初始流程

    中国电信使用的是：CDMA，CDMA2000，TD-LTE(时分双工)，FDD-LTE(频分双工)，联通使用的是：GSM，WCDMA，TD-LTE，FDD-LTE，移动使用的是GSM，TD-SCDMA，TD-LTE。

    协议：3gpp（gsm，wcdma，TD-LTE，FDD-LTE） 3gpp2（cdma，cdma2000）

    信号强度：绝对功率的dBm表示此指标是反映放大器的输出能力，单位:w、mw、dBm

    注:dBm是取1mw作为基准值，以分贝表示的绝对功率电平，换算公式:电平(dBm)= 10 lg(功率mw)/1mw

    5w  = 10lg(5000)  = 37dBm，10w  =10   lg(10000)     = 40 dBm，20w = 10 lg(20000) = 43 dBm，1w  =10 lg(1000)  = 30dBm

    从上看出:功率每增加一倍，电平值增加3dBm。

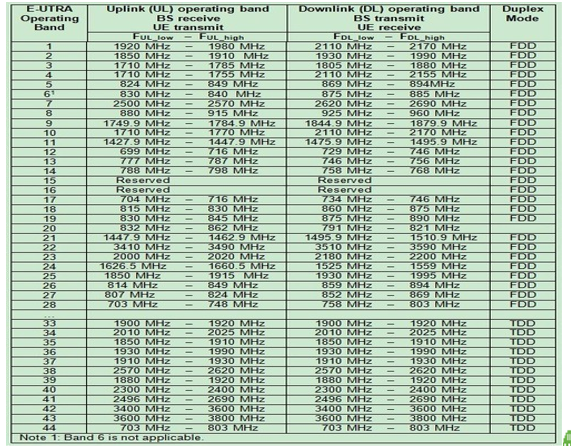

   LTE 频段

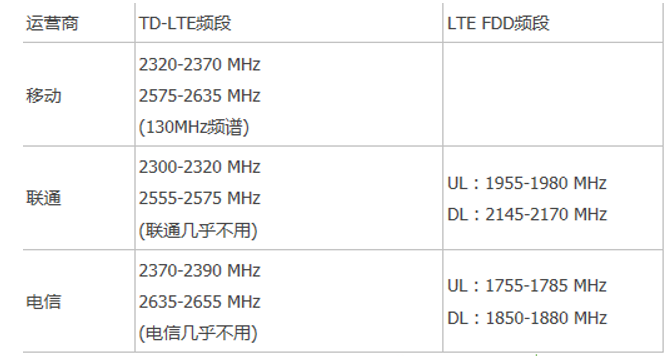

中国运营商频段

    通用移动通信系统，简称UMTS(Universal Mobile Telecommunications System)，UMTS作为一个完整的3G移动通信技术标准，UMTS并不仅限于定义空中接口。除WCDMA作为首选空中接口技术获得不断完善外，UMTS还相继引入了TD-SCDMA和HSDPA技术。



UMTS网络单元构成示意图

    UTRAN包括基站（NODE B）和无限网络控制器（RNC）两部分，CN核心网。

PS域CS域区分示意图

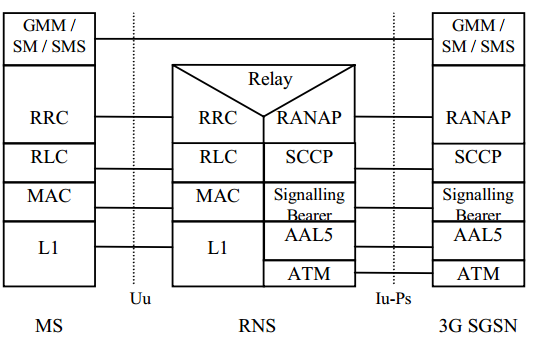

UMTS系统下的分组域中手机和网络侧的控制面协议

    通信协议分为NAS（非接入）层与AS（接入）层，目前来说做协议的一般比较少分析AS层，NAS层的代码是协议的大头，下面的图为NAS层的代码架构。

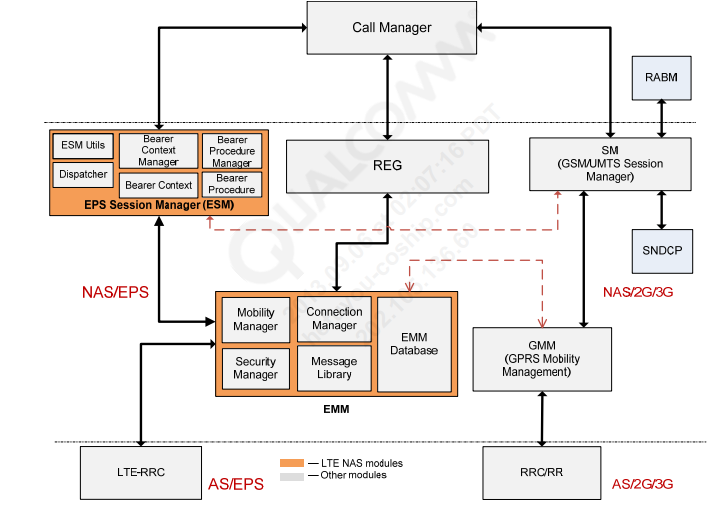

NAS层框架图

    UE开机流程：

simready后开始

1.PLMN选择流程

2.小区（cell）搜索

3.小区选择

4.随机接入

5.附着（attach）流程

qxdm与qcat来分析LTE流程：首先把qxdm log的LTE选项打开，然后连上设备，抓取开机到连上网的log，save items存为isf文件。

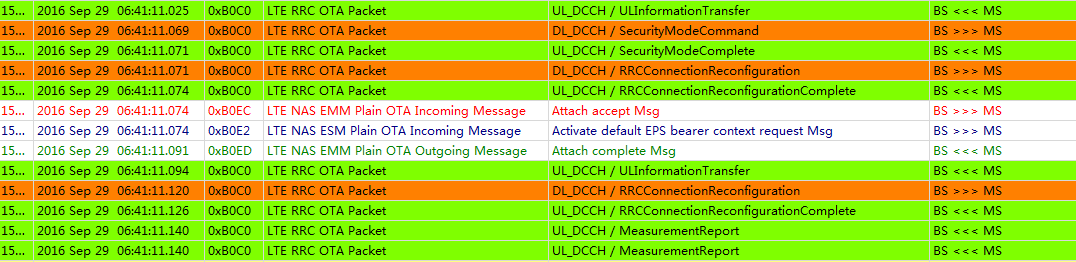

打开qcat，open file打开上述的isf文件，切换到packets选项卡，filter过滤只选signaling信令。得到如下空口信令图

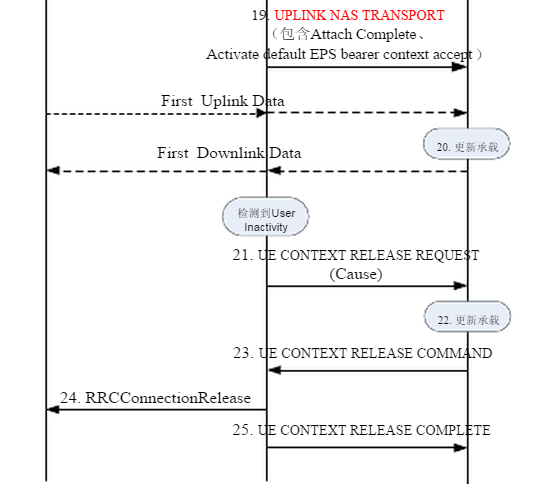

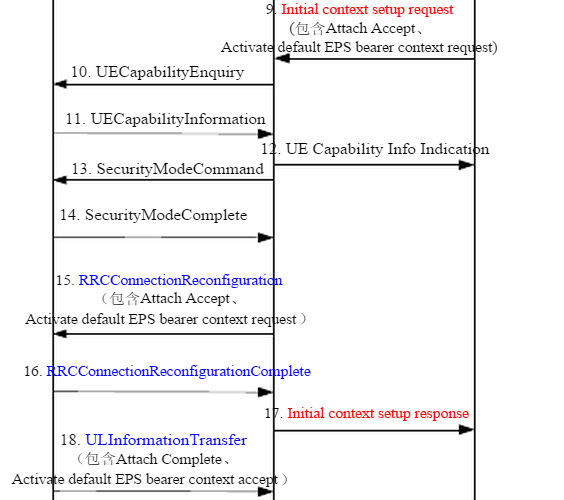

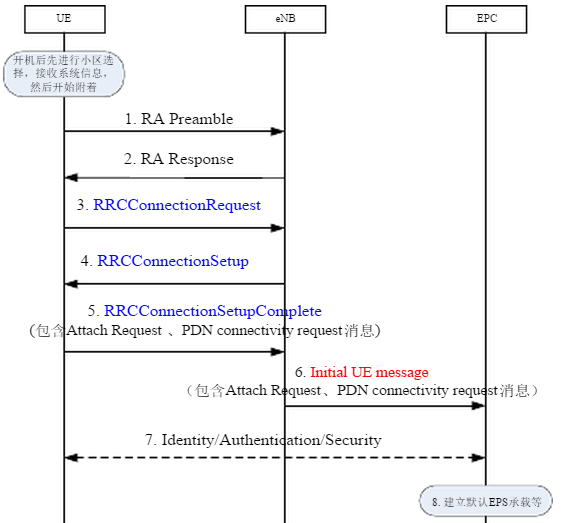

附着流程图如下：





LTE把PDP激活跟attach放一起来，两APN一致时，不用再调PDP流程（查看attach msg可以看到包含了pdp数据），3G的PDP跟attach分开来，attach后PDP。

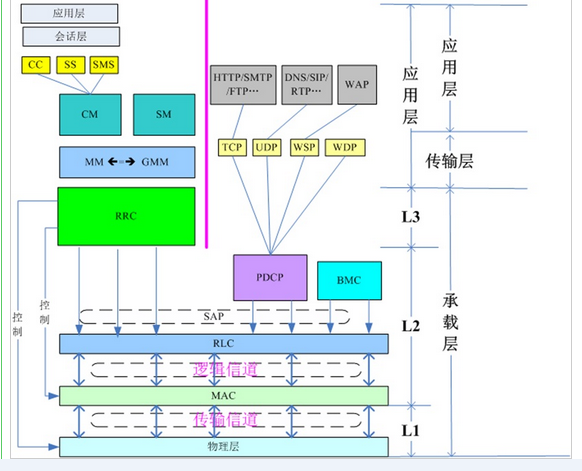

    无论是WCDMA还是LTE等其他制式，从数据业务来说都是为了让ip层能建立连接，IP层与WCDMA等制式层的关系如下所示

    ppp与pdp关系：PPP连接是属于IP层的东西，它和你底层使用的是TD-SCDMA还是WCDMA没有关系；而PDP激活是无线通信中的概念，应该来说， PPP连接处于上层，PDP激活是为PPP连接提供承载的；这样就比较好理解了，如果要建立PPP连接，那么必须先进行PDP激活，未UE分配地址，之后如果要打开网页，那么上层即IP层，就是通过PPP连接访问网络，而数据传到底层之后，通过建立的PDP连接，传输到目的网址，之后在上传到目的地址的上层，完成通信；

    相关资料可以到ETSI上搜索。
