VLAN的接口类型与TAG帧

     今天是博主第一次写博客，也是准备通过这种方式在IE考试前把自己平时学习的一些心得总结一下，也给大家分享一下。

     现在有一个词叫 Paper IE,因为当时无论是考华为还是考思科，LAB都有版本可以练，面试也有相应的题库，笔试更不用说，凭借中国人强大的考试基因，基本上背背题库就能过。但是想成为一个真正的数通大神不是一纸证书就可以证明的，要成为真正的大神谈何容易，希望可以通过面授的学习加自己课后的总结成为真正的数通大神。

    学习一门技术，比如今天要分享的VLAN的接口类型，首先在面授的时候一定要保证自己能听懂，课后一定要自己去想，去练习，直到非常熟练为止，最后是最重要的说，与别的工程师讨论问题的时候保证自己学的东西能说出来，而且特别是与客户在沟通的时候，能通过自己的表达让不懂这个技术的人也能听懂，那就算真正掌握了这门技术了。

  好了，话不多说，进入正题。



   首先在说VLAN接口类型的时候先说下什么是VLAN，因为以前找工作的时候，面试官经常会问些比较简单但是平时又不太注意的问题，博主曾经就被问过 “什么是VLAN”？当时博主还没系统学习NA的时候，就大致知道一些简单的配置，当时回答“VLAN就是把一个网络分成几个区域，让不同区域的人不能互访，然后怎么怎么配置啥的。”当然那个面试官很不满意。这也让我明白了学习一门技术就要方方面面学的透彻，哪怕是最基本的容易忽略的也要好好掌握。

---

一，VLAN的基本概念

VLAN :Virtual Local Area Network 虚拟局域网

VLAN技术就是将一个物理的网络在逻辑上划分成多个广播域的二层技术，即1 VLAN=1 广播域 =1 子网

至于为什么要划分VLAN，好处又是什么，总结起来以下四点：

1.限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。

2.增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN
内的用户不能和其它VLAN内的用户直接通信。

3.提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其
他VLAN的正常工作。

4.灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组
的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

二，VLAN帧格式



在说接口类型之前先来了解下VLAN帧的格式：

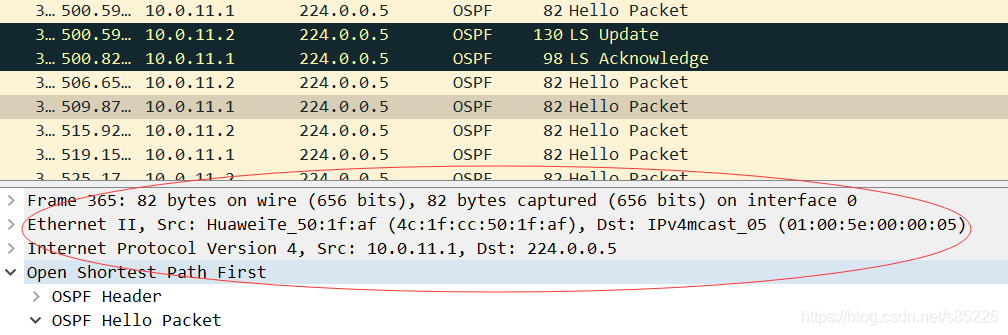

如图所示，没有携带TAG帧主要由6字节的DMAC，6字节的SMAC，2字节的Type,还有可变长的46-1500字节的DATA与4字节的FCS所组成。

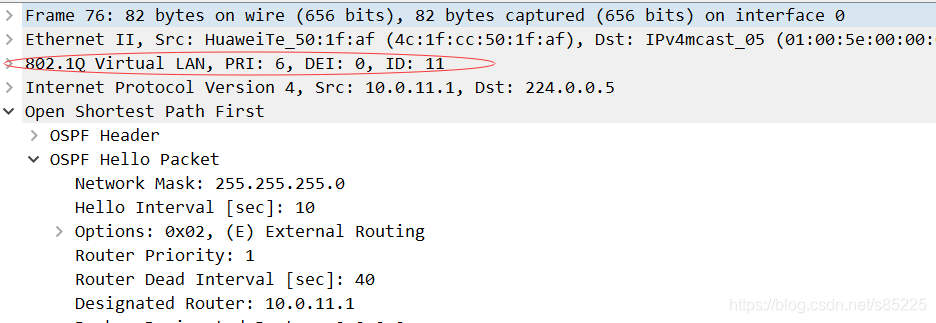

而携带TAG的帧在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），

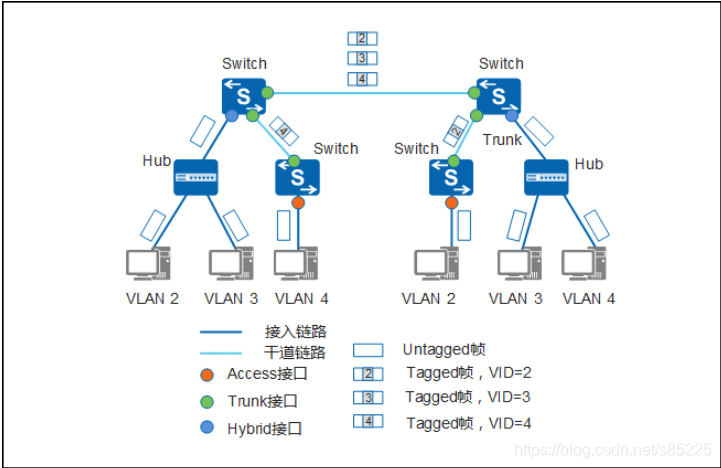

所以，在一个VLAN交换网络中，以太网帧有以下两种形式：

1.有标记帧（Tagged Frame） 加入了4字节VLAN标签的帧

2.无标记帧&#
