C# Dataflow

1.概要

随着多核处理器的普及，如何高效地进行并发与并行编程，已经成为 C# 开发者不可回避的话题。虽然 .NET 提供了诸如 Task、Parallel 等多种并发工具，但在处理流水线（Pipeline）、异步消息传递等场景时，很多开发者会发现这些工具还不够“顺手”。此时，Dataflow 就派上了用场。

1.1 Dataflow 是什么？有什么作用？

Dataflow 是 .NET 提供的一套基于数据流的并发编程库，属于 System.Threading.Tasks.Dataflow 命名空间。Dataflow 支持将应用划分为多个独立的、可并发执行的“数据块”（Block），每个数据块通过异步的消息传递机制进行数据处理和通信，天然适合构建数据处理流水线、事件驱动架构和异步队列等高效并行系统。简单来说：Dataflow 是把程序拆解为数据经过的各个阶段，各阶段可并发执行，之间通过异步流传递数据。

1.2 Dataflow 的核心概念和对象

1.2.1 Block

Block 是 Dataflow 的基石，负责承载数据的接收、处理和输出。分为三类：

• Source Block：输出数据，如 BroadcastBlock<T>, BufferBlock<T>

• Target Block：接收和处理数据，如 ActionBlock<T>

• Propagator Block：既接收也输出，如 TransformBlock<TInput, TOutput>, TransformManyBlock<TInput, TOutput>

1.2.2 消息（Message）

在 Block 之间流动的数据单元，异步、顺序、安全地传递。

1.2.3 链接（Link)

通过 LinkTo() 方法，将多个 Block 连接起来，形成完整的数据流管道。

1.2.4 常见 Block 类型：

类型	作用
BufferBlock<T>	数据缓冲区（生产者-消费者队列）
ActionBlock<T>	执行异步操作的目标块（如处理消息）
TransformBlock<T,U>	将输入转换为新类型的处理块（类似Select）
BroadcastBlock<T>	向所有链接块广播数据
BatchBlock<T>	将数据分组为批次
JoinBlock<T,U>	合并多个来源的数据
数据流网络	通过LinkTo()连接多个块形成处理管道

2.应用场景

Dataflow 非常适合如下场景：

• 数据处理流水线：如日志分析、图片处理等分为多阶段的数据处理链、金融交易流。

• 异步消息中转：如任务分发、后台处理。

• ETL 流程：数据抽取、转换、加载，逐步处理。

• 批量处理/窗口处理：定时或定量地触发批处理。

• 事件流处理：按事件流分多阶段处理。

3.优势

• 简化并发编程：让并发流水线、消息传递代码变得清晰易写。

• 高性能：充分利用多核和异步优势。

• 内置负载控制：Block 支持并发度、队列长度、超时等参数设定，易于流控。

• 容错与错误传递：异常可以块为单位传递和处理，便于统一管理和转发。

• 自动线程管理：内置线程池调度。

• 背压控制：防止生产者压垮消费者。

• 灵活的拓扑结构：支持分支、循环、条件路由 。

• 高吞吐量：并行处理+异步操作 。

4.消息处理流程和机制

Dataflow 的核心机制是异步消息传递和消费。简要流程如下：

数据入站

1. 数据（消息）通过 Post() 或 SendAsync() 等方式推入头部 Block（比如 BufferBlock、TransformBlock）。

2. 消息异步处理消息在 Block 内部的队列排队，根据 Block 配置的并发度（如 MaxDegreeOfParallelism），由线程池分配线程异步进行处理。

3. 链路传递处理完成的消息通过 LinkTo() 传递到下一个 Block，实现数据流动。可以实现一对一或一对多（广播）连接。

4. 完成与终止当输入完整后调用 Complete() 表示不再有新消息，完成后可等待 Completion 任务，链路自动通告下游 Block 完成。

5. 错误处理Block 支持异常向下游传递，并可通过 Completion 捕获，保证链路安全关闭。

5. 使用示例

安装包

dotnet add package System.Threading.Tasks.Dataflow

5.1 构建一个图片处理流水线

下面用一个简单的例子演示 Dataflow 如何串联数据处理流程：假如我们有图片路径列表，需要进行加载（读取图片内容）→ 缩放 → 保存，每一步并行处理。

using System;
using System.Threading.Tasks;
using System.Threading.Tasks.Dataflow;

namespaceDataflowDemo
{
    classProgram
    {
        static async Task Main(string[] args)
        {
            // 1. 读取图片内容（异步 IO 阶段）
            var loadBlock = new TransformBlock<string, byte[]>(async path =>
            {
                Console.WriteLine($"加载: {path}");
                await Task.Delay(100); // 模拟IO
                returnnewbyte[1024]; // 模拟图片内容
            }, new ExecutionDataflowBlockOptions { MaxDegreeOfParallelism = 4 });

            // 2. 缩放图片
            var resizeBlock = new TransformBlock<byte[], byte[]>(imageData =>
            {
                Console.WriteLine("缩放图片");
                // 模拟变换
                returnnewbyte[512];
            }, new ExecutionDataflowBlockOptions { MaxDegreeOfParallelism = 4 });

            // 3. 保存图片
            var saveBlock = new ActionBlock<byte[]>(imageData =>
            {
                Console.WriteLine("保存图片");
                // 模拟保存
            }, new ExecutionDataflowBlockOptions { MaxDegreeOfParallelism = 4 });

            // 链接 block，构成数据流
            loadBlock.LinkTo(resizeBlock, new DataflowLinkOptions { PropagateCompletion = true });
            resizeBlock.LinkTo(saveBlock, new DataflowLinkOptions { PropagateCompletion = true });

            // 发送图片路径到第一个 block
            string[] imagePaths = { "img1.jpg", "img2.jpg", "img3.jpg", "img4.jpg" };
            foreach (var path in imagePaths)
            {
                await loadBlock.SendAsync(path);
            }

            // 标记管道已完成，无更多输入
            loadBlock.Complete();

            // 等待全部处理结束
            await saveBlock.Completion;

            Console.WriteLine("所有图片处理完成！");
        }
    }
}

代码要点说明

• 每个阶段（Block）可以配置自己独立的并行度，如读取和缩放阶段可同时处理多个图片。

• 通过 LinkTo 实现 Block 之间的数据流，并由 PropagateCompletion = true 保证上游完成时自动通知下游。

• 完整的管道关闭控制：输入结束后手动调用 Complete()，最终通过 await Completion 等待管道结束。

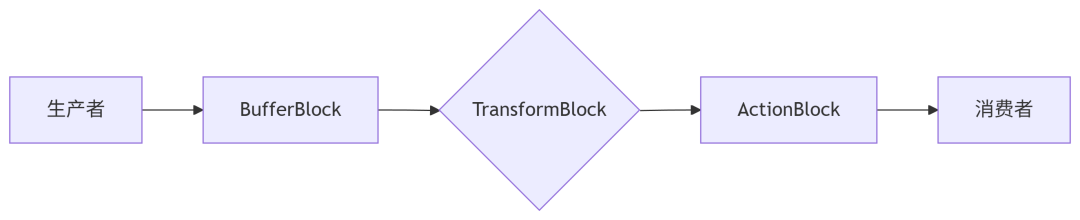

5.2 构建ETL管道

using System.Threading.Tasks.Dataflow;

// 1. 创建缓冲块（最大容量10）
var buffer = new BufferBlock<int>(new DataflowBlockOptions { BoundedCapacity = 10 });

// 2. 创建转换块（将数字转为字符串）
var transform = new TransformBlock<int, string>(n =>
    $"ID-{n}", new ExecutionDataflowBlockOptions { MaxDegreeOfParallelism = 4 });

// 3. 创建执行块（异步写入数据库）
var action = new ActionBlock<string>(async s =>
{
    await Database.SaveAsync(s);
}, new ExecutionDataflowBlockOptions { MaxDegreeOfParallelism = 2 });

// 构建管道
buffer.LinkTo(transform);
transform.LinkTo(action);

// 生产者推送数据
for (int i = 0; i < 100; i++)
{
    await buffer.SendAsync(i); // 自动背压控制
}

// 标记完成并等待结束
buffer.Complete();
await action.Completion;

关键配置说明：

• BoundedCapacity=10：防止内存溢出

• MaxDegreeOfParallelism=4：允许4个转换任务并行

• Completion.Wait()：确保所有数据处理完毕

总结

Dataflow 是 .NET 平台上极为强大的并发与异步数据流处理库，非常适合用于构建多阶段数据处理、异步管道、后台流水线等场景，工业级ETL系统、实时交易引擎等复杂应用。通过模块化设计和自动资源管理，彻底解放了开发者对底层线程的操控负担。在需要处理高吞吐量数据流的场景中，它比手动管理Task或ThreadPool更高效可靠。它极大地简化了消息流、线程管理、同步与容错的复杂性，让开发者可以更关注于业务的分阶段处理。
