PowerDesign正确导出数据库设计文档

PowerDesign是一款优秀的建模工具，这里只介绍用其快速生成数据库设计文档的逆向工程的操作方法。

• ER图
• 表清单
• 表详情

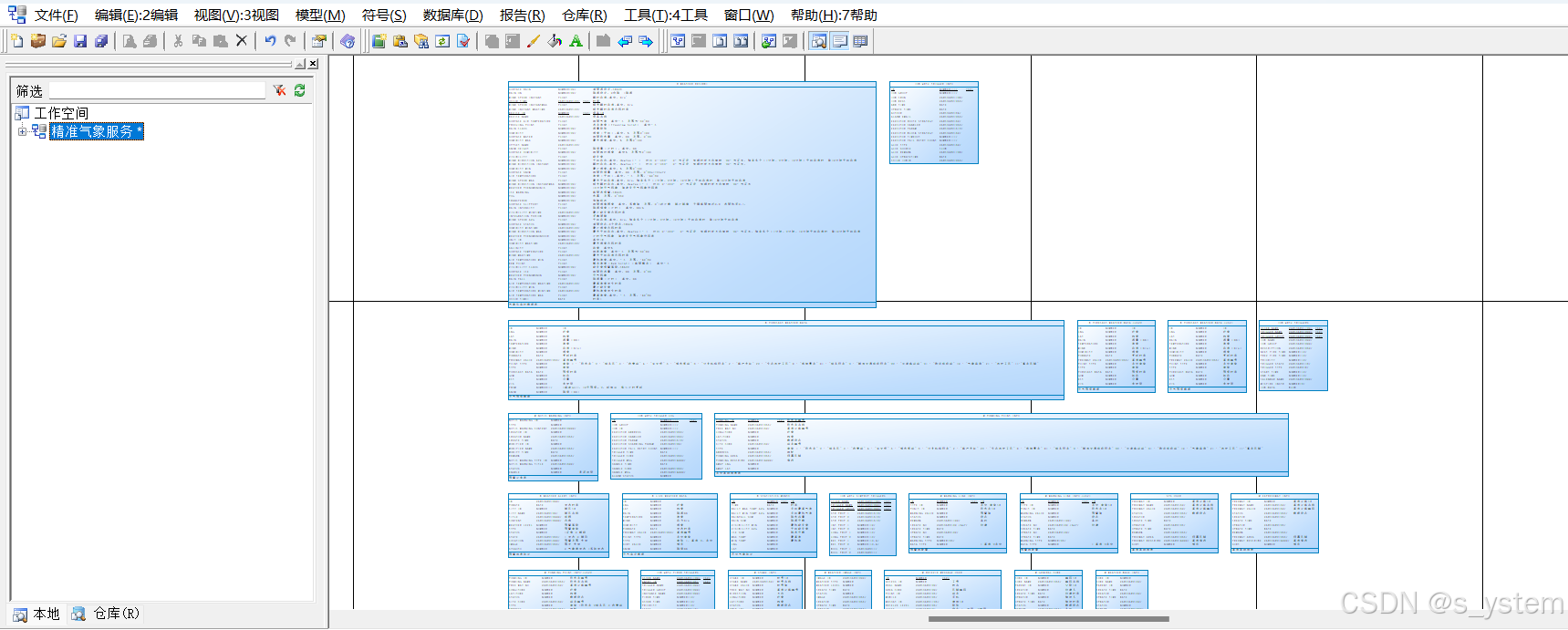

一、创建正确的PDM文档

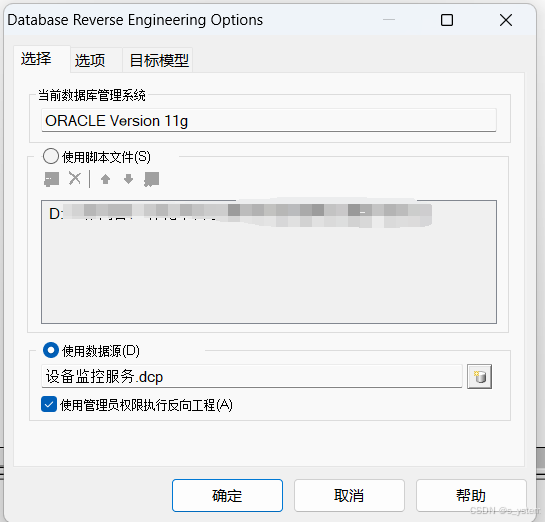

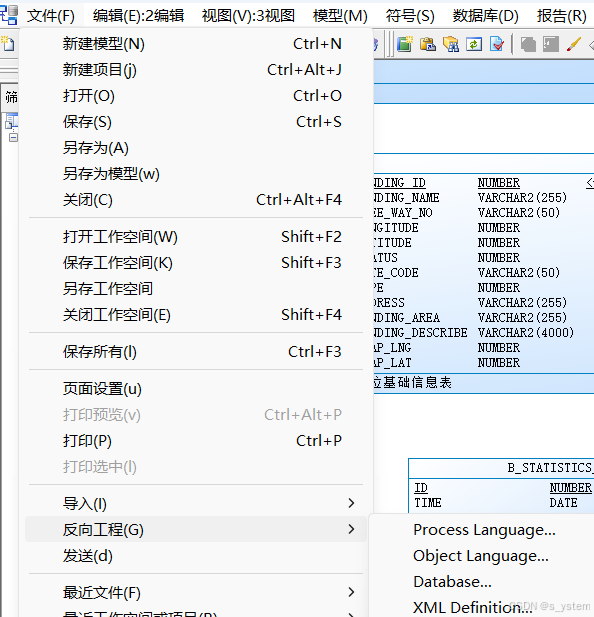

	文件->逆向工程->database
		1，使用数据源
		2，使用sql脚本
		两种方式都可以，数据源需要提前建立对应数据库的数据源，可以直接拉去数据库已有的信息进行逆向工程。

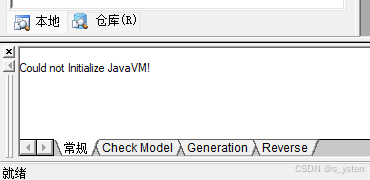

数据源报错：
Could not Initialize JavaVM!
需要更换32位jdk！！！

二、创建报告模板

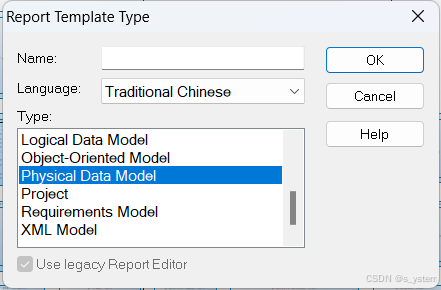

			报告->报告模版->新建
				name自定义；
				language ，Chinese；
				type，Physical Data Model；

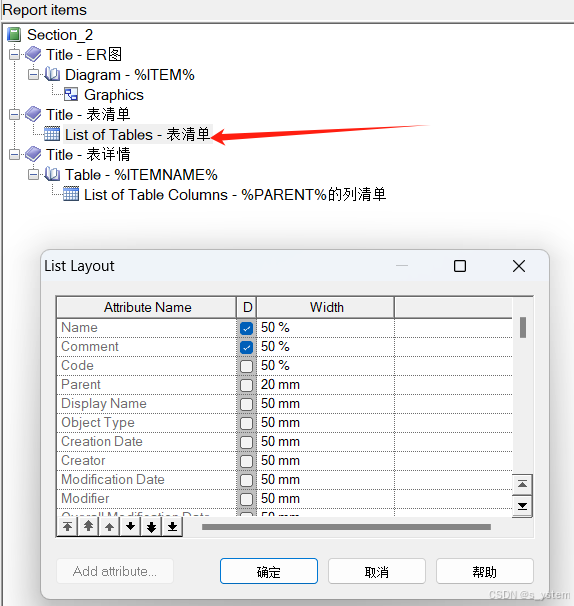

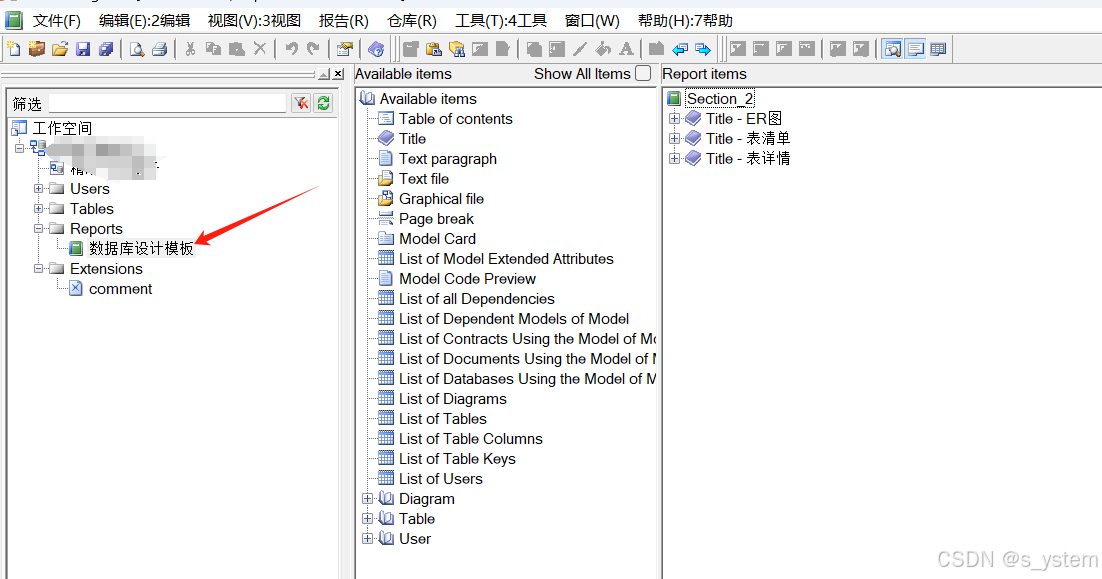

编辑报告模板

	主要编辑三部分：
	1，ER图
	2，表清单
	3，表详情

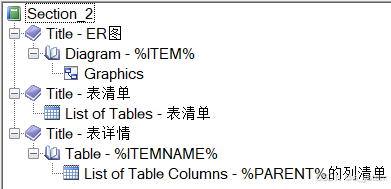

分别添加：
digram下的graphics，这代表是的是er图
list of tables 表清单

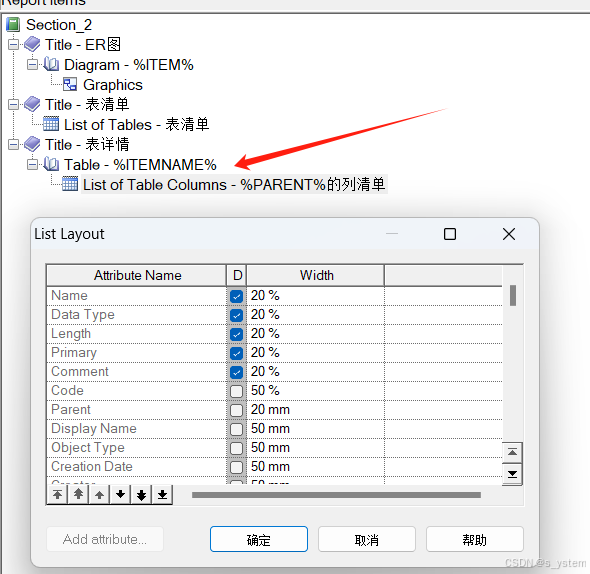

table下的list of table columns

两点需要注意
1,表清单右键->format，指定的是表名称和中文注释；
2,表详情这里右键->format，指定的是字段，类型，长度，主键，备注；

不会编辑可以直接下载已经编辑好的，在文章头部；

~~通过 报告->报告模板->path；指定下载的文件，即可导入到工作空间~~ 参考该方案

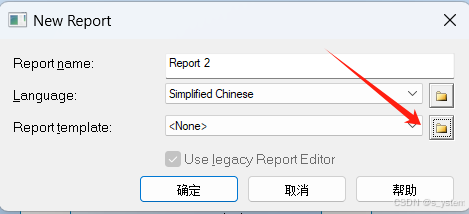

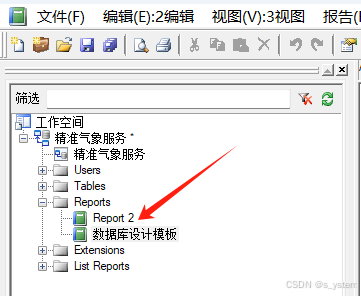

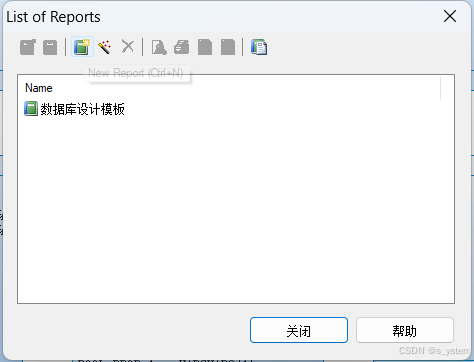

报告->报告->list of reports->new report ,选择指定文件，即可在工作空间看到

三、导出rtf设计文档

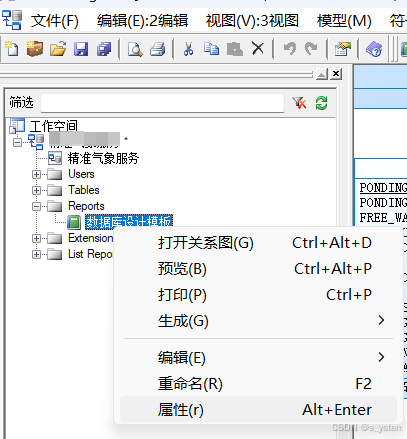

		配置导出参数，右键reports下新创建的模板，属性；
		注意rtf格式，这里可以自定义文档模板，但有时候会导出报错；自带的模板没有问题；
		~~为什么要自定义，因为要带上自己公司特定要求的特性~~

1，配置rtf模板参数

2，生成报告

		做完以上步骤，即可右键你的报告模板，生成->RTF，指定保存路径；

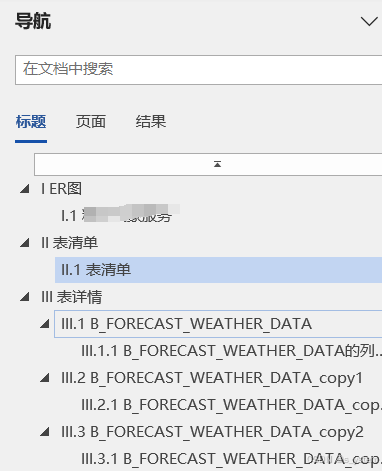

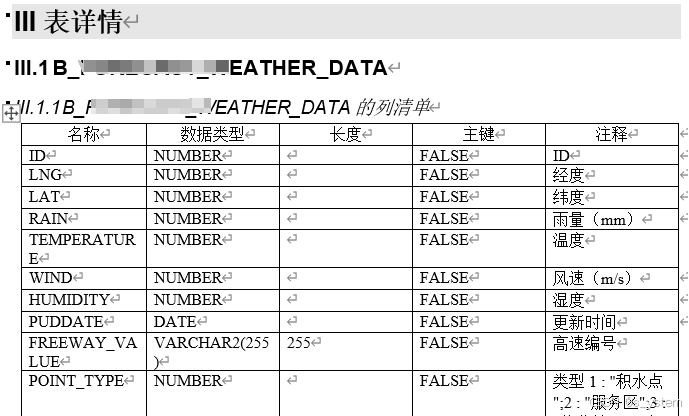

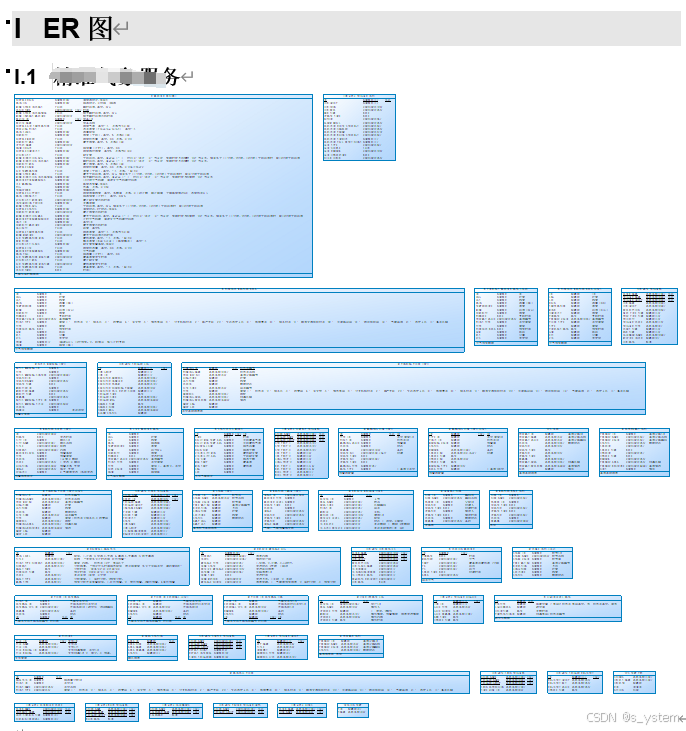

		效果如下：（因为是实际应用的文档，所以截取了其中部分效果图）

	以上就完成了利用powerdesigner的正确方式自动生成了数据库设计文档！

注：

• 导出postgres数据库错误统计：*** 这个情况出现，可以用pg导出sql，利用sql文件反向工程 ***

Unable to list the columns.
ERROR: column "adsrc" does not exist;
Error while preparing parameters
SQLSTATE = 42703

解决方法：
数据库->Edit Current DBMS
Script➙Objects➙Column➙SqlListQuery
adsrc 修改为 pg_get_expr(f.adbin, f.adrelid)

Unable to list the columns. SQLSTATE =22003
解决方法：

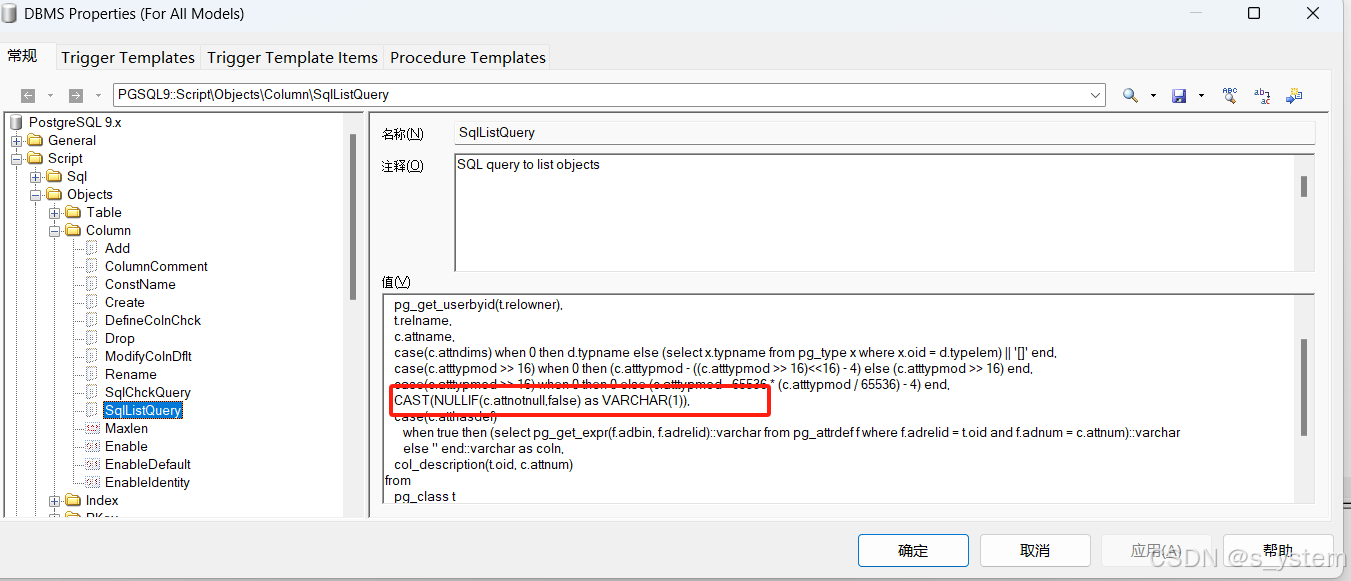

数据库->Edit Current DBMS
Script➙Objects➙Column➙SqlListQuery
c.attnotnull 修改为 CAST(NULLIF(c.attnotnull,false) as VARCHAR(1))

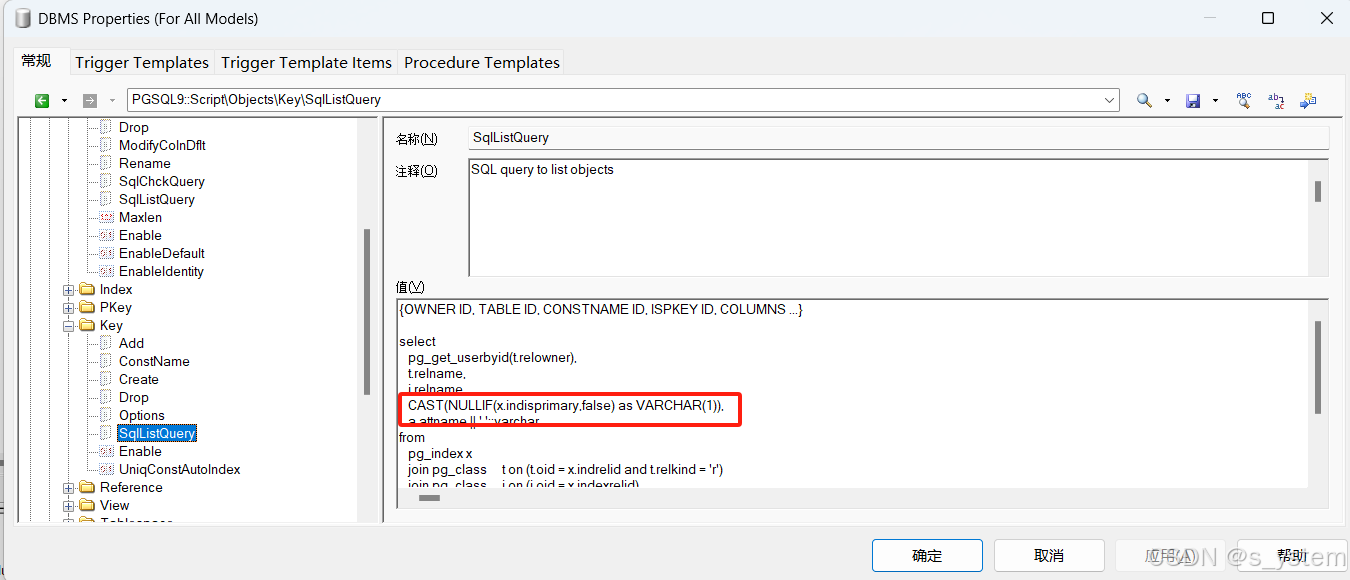

Script➙Objects➙Key➙SqlListQuery
x.indisprimary 修改为 CAST(NULLIF(x.indisprimary,false) as VARCHAR(1))
