题目1：不同网段终端在不同vlan下实现互通

一、配置IP地址等信息

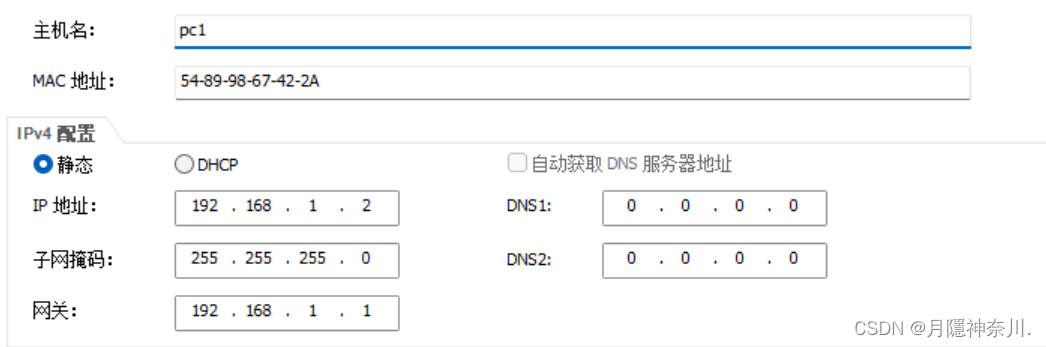

其中 pc1 IP地址为192.168.1.2，子网掩码为255.255.255.0，网管为192.168.1.1，属于vlan100；

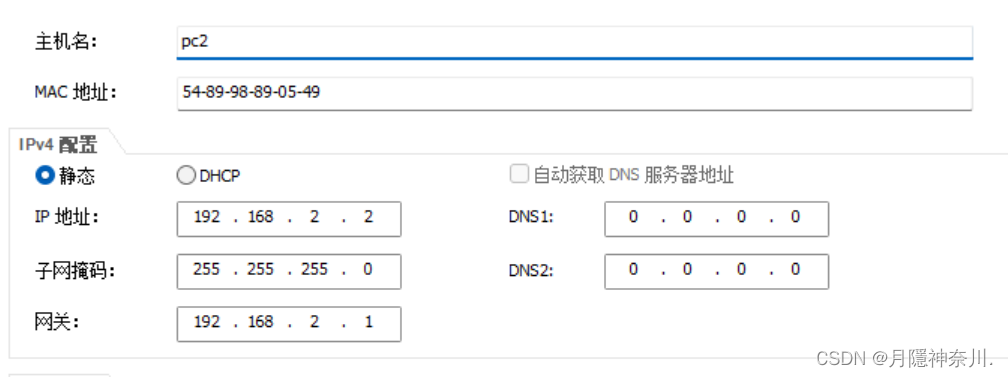

pc2 ip地址为192.168.2.2，子网掩码为255.255.255.0，网关为192.168.2.1，属于vlan200；

两台交换机属于192.168.3.1网段，子网掩码为255.255.255.252，为vlan300。

配置图如图所示：

二、实现过程

1、配置SW1交换机-配置vlan

undo ter mon  #取消系统提示信息

sys  #进入系统视图

sysname SW1  #更改名字为SW1

vlan batch 100 200 300 #创建vlan

int vlan 100  #进入vlan100

ip addr 192.168.1.1 24  #配置ip地址

int vlan 200

ip addr 192.168.2.1 24

int vlan 300

ip addr 192.168.3.1 30

q  #退出

int g0/0/2

port link-type access

port default vlan 100

int g0/0/1

port link-type access

port default vlan 300

q

2、配置SW2交换机-配置vlan

与SW1配置基本相同，注意该交换机的ip地址与连接终端的vlan有不同。

undo ter mon  #取消系统提示信息

sys  #进入系统视图

sysname SW2  #更改名字为SW1

vlan batch 100 200 300 #创建vlan

int vlan 100  #进入vlan100

ip addr 192.168.1.1 24  #配置ip地址

int vlan 200

ip addr 192.168.2.1 24

int vlan 300

ip addr 192.168.3.2 30

q  #退出

int g0/0/2

port link-type access

port default vlan 200

int g0/0/1

port link-type access

port default vlan 300

q

3、配置SW1-配置路由

ip route-static 192.168.2.0 24 vlanif300 192.168.3.2

4、配置SW2-配置路由

ip route-static 192.168.1.0 24 vlanif300 192.168.3.1

三、实验结果图

pc1 ping pc2，可以通。

pc2 ping pc1，也可以ping通。

四、实验原理

配置路由命令：ip route-static 目的ip 子网掩码出接口下一跳ip
