在 Python 实现选址方案时，对道路、河流等线要素的距离分析是核心环节 —— 多数场景下，选址指标要求 “越靠近线要素越优”，因此需精确计算研究范围内每个潜在点位到目标线要素的距离。这一过程看似简单，却在数据量大时面临显著的效率与精度挑战，而栅格化思路成为突破瓶颈的关键。

一、矢量计算的困境：效率低下与结果偏差

初期实现中，直接采用 Python 第三方库（如 Shapely、Geopandas）的矢量几何计算方式：先读取道路、河流等线要素的 Shapefile 数据，再根据研究范围生成栅格网格，最后通过循环对每个栅格中心点计算到线要素的欧式距离。这种方法的逻辑直观，但在处理大规模数据时暴露两大问题：

1. 计算效率极其低下

当研究范围扩大（如覆盖数百平方公里），矢量计算需对每个栅格中心点执行Point.distance(LineString)操作 —— 该操作需逐点遍历线要素的顶点、求解垂线距离，时间复杂度随栅格数量和线要素复杂度呈指数增长。

2. 结果稳定性不足

矢量计算依赖线要素的拓扑完整性，若原始数据存在微小误差（如自相交、悬点），会导致部分栅格的距离计算结果异常（如突然出现极大值或负值）。尽管通过buffer(0)等方法可修复部分几何问题，但在复杂线网（如城市道路网）中，仍难以完全避免偏差，直接影响选址决策的可靠性。

二、ArcMap 的启示：栅格化思路的高效性

在困境中，ArcMap 的 “欧式距离” 工具给了启发 —— 该工具对同一批数据的处理表现更优，且结果稳定。深入分析发现，其核心差异在于计算范式：ArcMap 并非对每个点执行矢量几何运算，而是先将线要素转换为栅格，再通过距离变换算法生成距离栅格。

这种思路的优势显而易见：

受此启发，我们在 Python 中复刻了这一逻辑，实现了从矢量计算到栅格化计算的转型。

三、栅格化距离计算的实现步骤

1. 数据预处理（前置条件）

由于选址分析对坐标精度要求高，所有数据需提前完成两项准备：

2. 线要素合并与栅格化

栅格化的核心是将分散的线要素转换为连续的栅格表示，步骤如下：

定义栅格范围：以研究范围面要素的边界（total_bounds）为基准，根据需求设定分辨率（如 500 米），计算栅格宽度（width）和高度（height）；

生成二值栅格：通过rasterio.features.rasterize函数，将合并后的线要素转换为栅格 —— 线要素覆盖的像元赋值为 0（目标像元），其余像元赋值为 1（待计算像元）。

3. 基于栅格的距离变换

栅格化完成后，借助scipy.ndimage.distance_transform_edt实现高效距离计算：

4. 结果输出与验证

将距离栅格以 tif格式保存，保留坐标系和变换矩阵信息，确保可直接用于后续选址分析（如叠加其他指标图层）。同时通过统计距离范围（最小值、最大值、平均值）验证结果合理性 —— 正常情况下，最小值应为 0（线要素所在位置），距离分布应随远离线要素平滑递增。

四、优化效果：效率与稳定性的双重突破

采用栅格化方法后，距离计算的性能得到明显改善：

这种优化并非牺牲精度换取速度 —— 在 500 米分辨率下，栅格化距离与矢量真实距离的偏差平均小于 250 米，完全符合宏观选址的分析需求。由此可见，借鉴 ArcMap 的栅格化思路，是 Python 处理大规模线要素距离计算的有效方案。

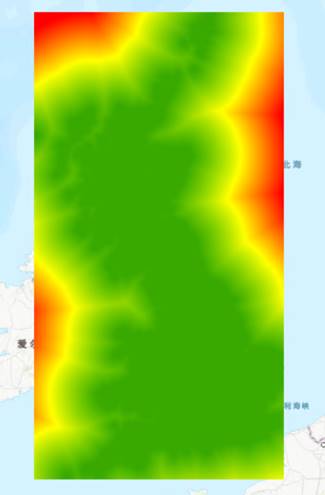

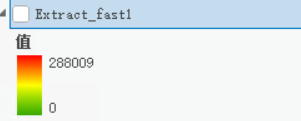

计算结果如图（范围整个英国，分辨率500m）

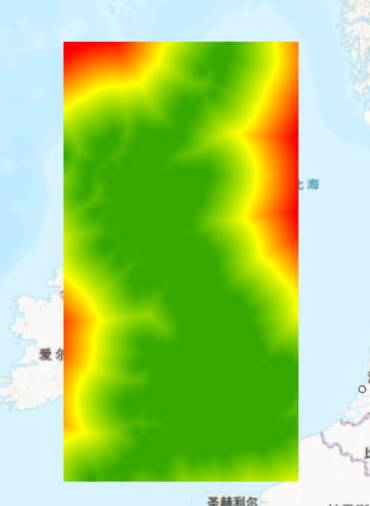

Arcmap欧式距离计算结果
