我国祖冲之密码算法ZUC128和ZUC256性能测试

摘要：本文档对序列密码算法ZUC128和ZUC256在32位平台下进行软件实现和评估，包括加密性能和计算MAC的性能，文档最后一章给出ZUC128和ZUC256的性能对比评估结果。

关键词：ZUC128，ZUC256，序列密码，软件实现。

目录

1. 性能测试说明... 1

1.1 对比测试算法说明... 1

1.2 测试环境... 1

1.3 性能测试项说明... 1

1.4 测试方式... 2

2. 性能测试结果... 3

2.1 资源者占用... 3

2.2 ZUC的加密性能... 3

2.3 ZUC的加密性能对比结论... 4

2.4 ZUC的MAC性能... 4

2.5 ZUC的MAC性能对比结论... 5

3. 分析结论... 7

1. 性能测试说明

1.1 对比测试算法说明

本章列举ZUC128、ZUC256与几个常见的序列密码算法的性能对比情况。

性能对比算法中的HC-128、Rabbit、Salsa20-12、Sosemanuk为eSTREAM中偏软件实现的序列密码算法；Mickey v2、Trivium、Grain为eSTREAM中偏硬件实现的序列密码算法；分组密码算法AES仅选用128比特分组和128比特密钥的情况；SM4是分组密码算法，为128比特分组和128比特密钥，Enocoro-128为日本的标准序列密码算法。

1.2 测试环境

测试环境为Intel Core i3@3400 MHz的CPU、Microsoft VS 2008编译器，所有算法均采用标准C实现。表1列出了测试环境详情。

表1 测试环境详情

项目	参数
处理器	DualCore Intel Core i3 @ 3400 MHz (34 x 100) 一级缓存每个核心32KB 二级缓存每个核心256KB 三级缓存共享3MB
内存	4 GB DDR3 SDRAM 1600MHz
操作系统	Microsoft Windows XP Professional Service Pack 3 32bit
编译器	Intel C++ Composer XE 2011 V12.0.1016.2008 优化选项O2

1.3 性能测试项说明

性能测试项来自于estreambench以及《ZUC256算法软硬件性能比较大纲》，各测试项的含义如下：

1. Init：表示算法初始化所用时间，即密钥和IV装载时间。单位是cycles/setup，表示执行一次初始化需要的时钟周期，简写为cps，下同。
2. Stream：表示加密大量数据时的速度，单位为时钟周期每字节（cycle/byte），简写为cpb，或者兆比特每秒（106bit/second）简写为Mbps，下同。此项测试只统计加密数据的时间，不考虑算法初始化的时间，即速度值为加密数据的时间除以加密的字节数。
3. xB：表示加密x字节时的速度，这里的xB取16B、40B、576B、1500B、1MB等。此项测试统计算法初始化时间和加密数据的时间，速度值为数据处理时间与算法初始化时间之和，再除以处理字节数。

1.4 测试方式

实验采用欧洲estream算法竞赛的速度测试模型，详情如下。

第1步，在被测试代码段的前后各设置一个时间计数器TS和TF；

第2步，将两个计时器之差T=TS—TF作为这段代码的耗时；

第3步，重复步骤1和步骤2多次，为统计方便设定重复次数为奇数，记重复测试次数为C，得到一系列的耗时值T[i]，i=1,2,...,C；

第4步，将统计得到的耗时值序列按从大到小的顺序排列，得到的新序列仍记为T[i]，i=1,2,...,C；当然也可按从小到大的顺序排列；

第5步，取新序列的中值T[(C+1)/2]作为本段代码的统计耗时值。

为了保证测试结果的准确性，本测试模型中第1步的时间计数器使用CPU频率计时器，可直接调用汇编指令RDTSC，在Windows环境下可调用__rdtsc()函数。该指令或函数返回CPU时钟周期值，按现代CPU的时钟频率计算，此计数器可精确到纳秒级。两次RDTSC指令返回的时钟周期之差再除以CPU频率，即可得到以秒为单位的耗时值。

本测试中取重复测试次数C为21。

2. 性能测试结果

2.1 资源者占用

资源者占用情况如下表。

2.2 ZUC的加密性能

ZUC算法以及其它对比算法在32位平台下的软件实现性能指标见表3和表4，其中表3列出Init和Stream的性能指标；表4列出处理各种数据长度的性能。

表3 32位平台上各加密算法的软件实现性能

（速度单位cps = cycles/setup，cpb = cycle/byte，mbps = 106bit/second）

算法	key+iv (bit)	Init (cps)	Stream
			(cpb)	(mbps)
HC-128	128+128	15347	2.43	11193
Rabbit	128+ 64	487	2.38	11429
Salsa20-12	128+ 64	39	8.23	3305
Sosemanuk	256+128	2855	14.34	1897
AES	128+128	752	15.86	1715
SM4*	128+128	665	32.64	833
Mickey v2	128+128	55427	26.61	1062
Trivium	80+ 80	651	4.51	6031
Grain	128+ 96	1085	31.87	853
Enocoro-128	128+64	3964	35.55	765
ZUC128	128+128	4016	26.76	1017
ZUC256	256+184	4132	26.88	1011

表4 加密算法处理各种数据长度的性能比较

（速度单位cpb = cycle/byte）

算法	16B (cpb)	32B (cpb)	40B (cpb)	576B (cpb)	1500B (cpb)	9000B (cpb)	100MB (cpb)
HC-128	947	458	389.8	29.14	12.75	—	2.82
Rabbit	32.56	18.57	11.38	2.86	2.61	—	2.36
Salsa20-12	31.38	17.64	30.96	8.54	8.48	—	8.61
Sosemanuk	143.54	72.58	59.61	19.94	17.53	—	14.94
AES	63.46	39.61	41.09	17.50	16.60	—	16.08
SM4	74.06	53.28	60.12	34.53	33.29	—	32.64
Mickey v2	4518	2703	2398	1138	1093	—	1075
Trivium	45.79	24.94	20.93	5.69	4.95	—	4.65
Grain	128.96	31.87	59.54	33.67	32.42	—	33.67
enocoro-128	273.47	155.28	131.09	42.21	38.15	—	37.03
ZUC128	258.75	142.75	118.92	32.86	28.84	26.77	—
ZUC256	262.01	144.50	120.63	32.97	28.89	26.79	—

注：ZUC256限制同一密钥和IV输出的最大子密钥长度为20000比特，即2500字节，因此9000B的测试为越界使用。

2.3 ZUC的加密性能对比结论

从表3和表4可以看出，ZUC128和ZUC256的加密速度没有显著差异。

从理论上讲，ZUC128和ZUC256在加密时，仅初始化时的仅寄存器设置方式不同，在初始化和工作时每一拍的执行流程完全相同。因此它们的速度不应该有显著差异。

2.4 ZUC的MAC性能

测试时，每包数据均更换了随机的密钥和IV值。

ZUC128和ZUC-256计算MAC（包括ZUC256计算32比特、64比特、128比特MAC）的性能测试结果见表5。

表5 ZUC128和ZUC-256计算MAC的性能

（速度单位：us）

算法	16B	32B	40B	128B	576B	1500B	9000B
ZUC128 32b-MAC	1.34	1.442	1.527	2.244	5.989	13.376	74.532
ZUC256 32b-MAC	1.393	1.502	1.631	2.388	6.549	14.799	82.765
ZUC256 64b-MAC	1.451	1.596	1.701	2.532	6.933	15.84	88.541
ZUC256 128b-MAC	1.613	1.749	1.886	2.835	7.827	18.216	101.958

2.5 ZUC的MAC性能对比结论

从表5可以看出，ZUC256的MAC性能比ZUC128的MAC性能略低。详见表6和图1。

表6 ZUC128和ZUC-256计算MAC的性能对比

对比项	比值
ZUC256-32 b MAC : ZUC128 32b-MAC	0.905 : 1
ZUC256-64 b MAC : ZUC128 32b-MAC :	0.847 : 1
ZUC256-128b MAC : ZUC128 32b-MAC :	0.738 : 1

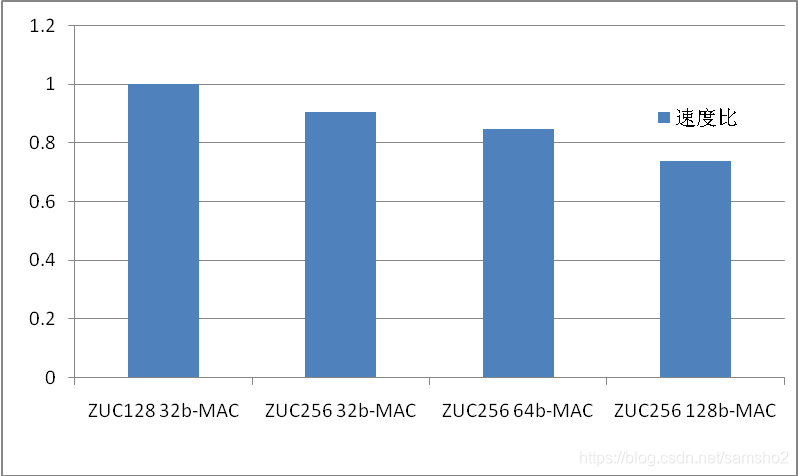

图1 ZUC128和ZUC-256计算MAC的性能对比

（以ZUC128 32b-MAC的速度为基数1）

ZUC256的MAC性能略低的原因如下。

1. ZUC128 32b-MAC和ZUC256 32b-MAC在计算MAC时，理论上的计算量没有显著差异。但在具体实现时，为兼容32b、64b、128b-MAC的实现，ZUC256 32b-MAC的实现比ZUC128 32b-MAC略微复杂。这就是ZUC256 32b-MAC实际测试速度略低的主要原因。
2. ZUC128 64b-MAC和ZUC256 128b-MAC相比ZUC128 32b-MAC需要分别多增加2个和6个密钥字；此外，TAG长度的增加使得异或数也增加。这就使得ZUC128 64b-MAC和ZUC256 128b-MAC会更慢。

3. 分析结论

ZUC128和ZUC256的性能测试结论如下。

1. ZUC128和ZUC256的加密速度没有显著差异，详情参见2.3 ZUC的加密性能对比结论。
2. ZUC256的MAC性能比ZUC128略低，32b、64b、128b-MAC的速度分别可达到ZUC128 32b MAC速度的90.5%、84.7%、73.8%，详情参见2.5 ZUC的MAC性能对比结论。
