​​​全自动自清洗过滤器综合解析

一、工作原理

1. 压差/时间触发清洗
   当过滤器进出口压差达到预设值（如0.5-1.0 bar）或清洗时间间隔到达时，控制系统自动启动清洗程序。
2. 排污阀开启与清洗机构启动
   • 刷式清洗：电机驱动不锈钢刷旋转，刮除滤网内壁杂质，通过排污阀排出。
   • 反冲洗：改变水流方向，利用反向水流冲刷滤网，结合吸污管旋转和轴向运动，彻底清除杂质。
3. 不间断供水
   清洗过程中系统持续运行，排污时间仅15-60秒，耗水量低于总流量的1%。

新乡市宇工环保设备有限公司

---

二、结构特点

1. 核心组件
   • 滤网：不锈钢316L材质，精度范围10-3000微米，支持楔形或编织结构。
   • 壳体：碳钢喷涂环氧树脂或全不锈钢（304/316L），耐腐蚀性强。
   • 清洗机构：不锈钢刷、吸污管或转臂式设计，适应不同清洗模式。
2. 控制方式
   采用PLC或单片机控制，支持压差、定时、手动及远程控制，配备液晶显示界面。
3. 安装灵活性

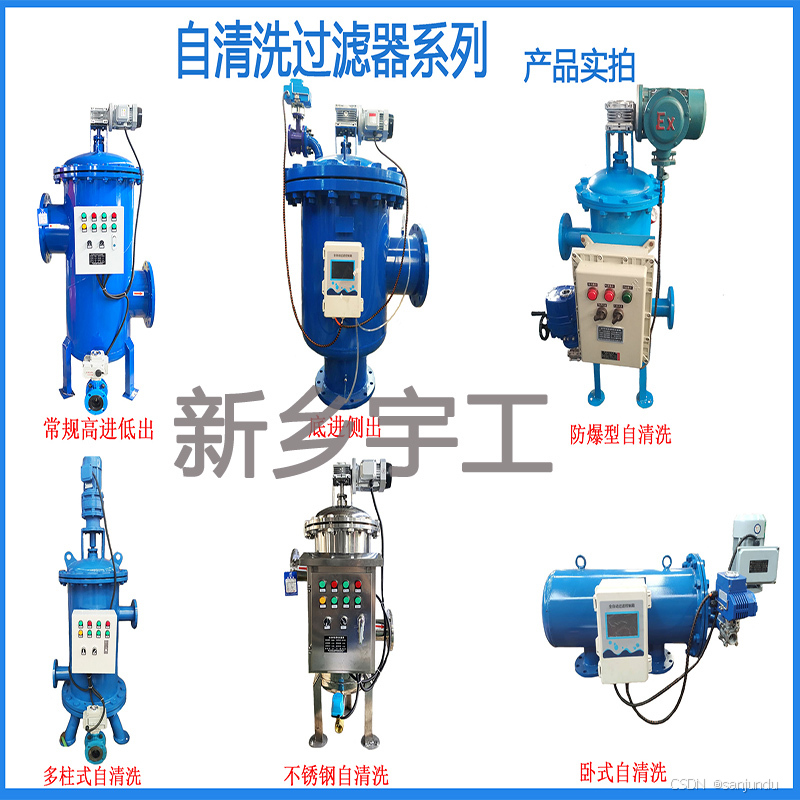

   可立式、卧式、在线式安装，适应复杂工况。

---

​​​​​​​三、技术参数

类别	参数范围
流量	20-5000 m³/h（单台）；并联可达8000 m³/h
工作压力	0.2-1.6 MPa（标准型），高压型可定制[
过滤精度	10-3000微米（编织滤网）；50-2000微米（楔形滤芯）
工作温度	≤75℃（标准型），高温型需特别说明
清洗耗水量	≤1%总流量

---

​​​​​​​四、尺寸规格

• 进出口直径：50-800 mm（对应型号如LJXS-50至LJXS-800）。
• 典型型号示例：
  • LJXS-100：流量80 m³/h，进出口100 mm，重量70 kg。
  • LJXS-300：流量710 m³/h，进出口300 mm，重量200 kg。
• 特殊定制：根据需求可设计更大尺寸或并联结构。

新乡市宇工环保设备有限公司

---

​​​​​​​五、安装注意事项

1. 方向与位置
   • 按壳体箭头指示连接管道，水流方向需一致。
   • 优先靠近被保护设备（如水泵、热交换器），若压力过高可装于水泵前。
2. 排污管设置
   • 排污阀出口方向需水平或向下，排污管长度≤10米。
3. 安全措施
   • 安装旁通阀和截止阀，便于检修。
   • 避免电源线受潮，定期检查电机和传感器。

---

​​​​​​​六、清洗步骤

1. 触发条件
   • 压差达到预设值（如0.5 bar）或定时器到期。
2. 清洗流程
   • 步骤1：排污阀开启，释放压力。
   • 步骤2：电机启动，驱动刷子或吸污管旋转，清除滤网杂质。
   • 步骤3：反冲洗水流冲刷滤网，杂质经排污阀排出。
   • 步骤4：排污阀关闭，系统恢复正常过滤。
3. 清洗周期
   • 默认30-60秒，可根据水质调整。

新乡市宇工环保设备有限公司

---

​​​​​​​应用场景

• 工业：冷却水处理、造纸白水过滤、化工原料净化。
• 农业：灌溉系统（地下水、河水过滤）。
• 市政：污水处理、海水淡化预处理。
