UEFI阶段uart通信

最近有几个类似的需求，修改过程遇到了一些问题，咨询了供应商搞好了学到了点东西记录一下。

需求主要是在abl阶段让模块和外设能通过uart通信，速度有快（一般2~3M）有慢（115200）。实现过程也不复杂，其实就和常用tlmm这些类似，主要是一些细节要注意下。

1、驱动

有些平台是已经集成了驱动，有些没集成，可以直接复制粘贴改点东西就行。路径在

boot_images/QcomPkg/Library/HSUartQupv3Lib/下面，有十几个文件主要注意俩就行，HSUartXBL.c和HSUartSettings.h，不同gpio和uart 速率控制基本就改这俩。

HSUartXBL.c先来，这个函数就是初始化uart的一些配置，包括波特率、停止位、回环测试等等，波特率的选择不能乱写，文件开头有给定义，不同平台我看给的可选项还有差异，根据给的选就行，其它项根据设计需求自己调整，回环测试前期测试方便可以打开，实际使用时候要关掉。

static const CLOCK_SETTINGS baud_table[] =
{
   // bit_rate, input_freq, divider
   {     115200,     7372800,      64 },
   {    3000000,   48000000,      16 },
   {0}
};

/*==================================================================================================

FUNCTION: hsuart_initialize

DESCRIPTION:

==================================================================================================*/
RETURN_STATUS EFIAPI
hsuart_initialize(void)
{
   hsuart_open_config c;

   c.baud_rate = 3000000; //波特率
   c.parity_mode = HSUART_NO_PARITY;
   c.num_stop_bits = HSUART_1_0_STOP_BITS; //停止位
   c.bits_per_char = HSUART_8_BITS_PER_CHAR;
   c.enable_loopback = FALSE; //回环
   c.tx_cb_isr = NULL;
   c.rx_cb_isr = NULL;

   hsuart_open(&hsuart_port_handle, HSUART_DEBUG_PORT, &c);

   return RETURN_SUCCESS;
}

再来是HSUartSettings.h嗷，这货更关键点，选择哪一路uart和具体哪个gpio都要靠他来控制，这家没它不行，不多比比上代。主要控制函数就是下面这位牢弟

static HSUART_PROPERTIES devices =
{
// MAIN_PORT
0x04A80000, // uart_base  你选的哪一路就写哪一路，我这里是se0,
//qupv3_se0_4uart: i2c@4a80000，选的时候要注意这路qup支不支持uart功能，不支持你配的再对也白瞎

0x04AC0000, // qup_common_base qup  基地址，不用动，如果你是从别的平台拷的驱动怕不对就去看你
//ap代码xx-qupv3.dtsi里开头这一句就行
//&soc {
//        /* QUPv3_0  wrapper  instance */
//        qupv3_0: qcom,qupv3_0_geni_se@4ac0000 {
//我jio得好像都是一样的吧，不一样额，那就不一样呗

0x2001c021, // gpio_tx_config
0x20008031, // gpio_rx_config
0,     // gpio_cts_config
0,     // gpio_rfr_config  //这几个寄存器配置下面专门说

0,      // clock_id_index
(uint8 **)common_clocks_str_0, // common_clock_id   跟上头那个基地址差不多，不管
(uint8 **)(se_clocks_str_0 + 0), // core_clock_id
//   例子，选qup1_se2,这里就是(uint8 **)(se_clocks_str_1 + 2)

0,      // irq number
0,
//TCSR base
0,      // TCSR offset
0       // TCSR value
};

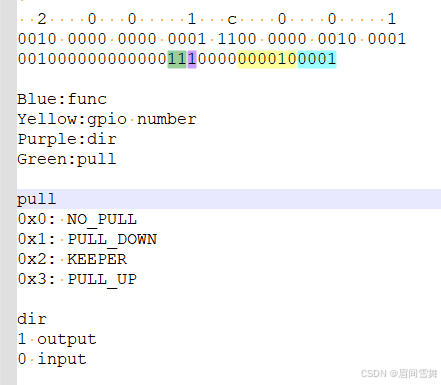

 然后细嗦一下那几个gpio_xx_config的配置方法哈。已上面代码为例，我是se0,对应gpio2、gpio3，tx是gpio2，rx是gpio3，具体二进制转化方法如图所示，主要就是修改标颜色的地方，其它地方不用动，然后转化成16进制就行，可以自己找几个gpio算算。

除了驱动这部分剩下的就是协议相关的几个文件，不需要动，其它没啥了

boot_images/QcomPkg/Drivers/HSUartDxe/HSUartDxe.c

boot_images/QcomPkg/Drivers/HSUartDxe/HSUartDxe.inf

boot_images/QcomPkg/Include/Protocol/EFIHSUart.h

2、bootable部分

驱动那边改好，abl这边其实就调用。方法跟调用tlmm大致无二，无非就是添加头文件，添加uuid，这些在xbl代码里面都是现成的，抄过来放到对应代码位置即可，然后就是自己调用下接口做个测试，没问题就可以了，如下是代码示例，放fastboot代码里，调用一下open/read/write/close这几个接口，自己收发测一下，没问题就可以了。你说这接口在哪儿？当然在代码里了，去看协议文件还有驱动。

--- a/bootable/bootloader/edk2/QcomModulePkg/Library/FastbootLib/FastbootCmds.c
+++ b/bootable/bootloader/edk2/QcomModulePkg/Library/FastbootLib/FastbootCmds.c
@@ -114,7 +114,7 @@ found at
 #include <Protocol/SimpleTextOut.h>
 #include <Protocol/EFIDisplayUtils.h>
 #include <Protocol/EFIRecoveryInfo.h>
-
+#include <Protocol/EFIHSUart.h>
 #include "AutoGen.h"
 #include "BootImage.h"
 #include "BootLinux.h"
@@ -3869,6 +3869,56 @@ CmdOemSelectDisplayPanel (CONST CHAR8 *arg, VOID *data, UINT32 sz)
   UINTN CurStrLen = 0;
   UINTN TotalStrLen = 0;
   BOOLEAN Append = FALSE;
+  CHAR8 logbuf[64];
+  UINT8 RX_DATA[32];
+  UINT8 TX_DATA[32]= {0x11,0x22,0x33};
+
+  EFI_QCOM_HSUART_PROTOCOL *VbSerialPort;
+
+  AsciiSPrint (logbuf, sizeof (logbuf), "Start uart test!!");
+  FastbootInfo (logbuf);
+  WaitForTransferComplete ();
+
+  Status = gBS->LocateProtocol (&gQcomHSUartProtocolGuid, NULL, (VOID **)&VbSerialPort);
+  if (EFI_ERROR (Status)) {
+    DEBUG ((EFI_D_ERROR,
+          "Locate EFI_QCOM_HSUART_PROTOCOL failed, Status = (0x%x)\r\n", Status));
+    return;
+  }
+  if (Status != EFI_SUCCESS) {
+        AsciiSPrint (logbuf, sizeof (logbuf), "Open gQcomHSUartProtocolGuid fail %d!",Status);
+        FastbootInfo (logbuf);
+        WaitForTransferComplete ();
+        return ;
+  }
+
+  Status = VbSerialPort->open();
+  if (Status != EFI_SUCCESS) {
+        AsciiSPrint (logbuf, sizeof (logbuf), "Open fail %d!",Status);
+        FastbootInfo (logbuf);
+        WaitForTransferComplete ();
+  } else {
+        AsciiSPrint (logbuf, sizeof (logbuf), "Open success");
+        FastbootInfo (logbuf);
+        WaitForTransferComplete ();
+  }
+
+  VbSerialPort->write((UINT8*)TX_DATA,3);
+  VbSerialPort->read((UINT8*)RX_DATA,3);
+  AsciiSPrint (logbuf, sizeof (logbuf), "RX data: 0x%x 0x%x 0x%x ",RX_DATA[0],RX_DATA[1],RX_DATA[2]);
+  FastbootInfo (logbuf);
+  WaitForTransferComplete ();
+
+  Status = VbSerialPort->close();
+  if (Status != EFI_SUCCESS) {
+        AsciiSPrint (logbuf, sizeof (logbuf), "close fail %d!",Status);
+        FastbootInfo (logbuf);
+        WaitForTransferComplete ();
+  } else {
+        AsciiSPrint (logbuf, sizeof (logbuf), "close success !");
+        FastbootInfo (logbuf);
+        WaitForTransferComplete ();
+  }

   for (Pos = 0; Pos < AsciiStrLen (arg); Pos++) {
     if (arg[Pos] == ' ') {

3、其它

上面这些改了还有tz也要改，tz总线权限不释放也白瞎，别忘了。
