在10Gbps网络下开启Huawei CE6850交换机的ECN功能并实验DCTCP协议

1.  准备知识

1.1  Iperf命令

假设iperf服务端为主机tian04，使用TCP协议，那么在控制台执行以下两个命令开启服务器进程。

iperf-s -p 12000 -i1

iperf-s -p 12001 -i1

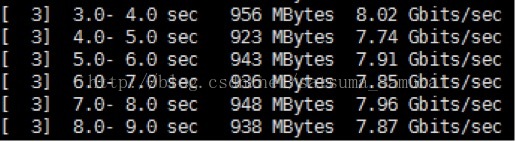

假设iperf客户端为主机tian05，tian06。注意，与1G的实验环境使用的命令不同，当关闭网卡TSO、GSO时，R320服务器无法使用一个进程达到满带宽（约为9.42 Gbps），命令和结果如下：

iperf -c 192.168.9.4 -p 12000 -i1 -t 15

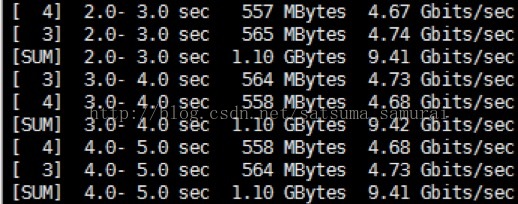

为了利用全部带宽，至少需要在客户端开启两个进程。命令和结果如下：

iperf-c 192.168.9.4 -p 12002 -i1 -t 15 -P 2

在拥塞实验中，tian05和tian06同时对tian04发包，客户端只能分享到接近5Gbps的带宽，因此上述两种客户端命令对实验结果并无影响。

1.1  开启Linux内核ECN特性

三台主机均需执行：

sudosysctl -w net.ipv4.tcp_ecn=1

当Linux内核开启ECN特性之后，iperf会在TCP握手时自动协商，使得该TCP连接启用ECN。

2.  配置交换机

以下大多数知识在华为文档QoS配置指南的第3章和第5章。

2.1  本交换机的独特特性

与之前用过的交换机不一样（暂未写完）

2.2  配置WRED丢弃模板

system-view

drop-profile drop-profile-name

color { green | non-tcp | red | yellow } low-limitlow-limit-percentage high-limit high-limit-percentage discard-percentagediscard-percentage

                  low-limit-percentage：当队列中的报文长度占队列长度达到此百分比时，开始进行WRED丢弃。

                  discard-percentage：指定WRED的最大丢弃概率。

commit

2.3  应用WRED丢弃模板

配置WRED丢弃模板后，需要在接口或端口队列上应用，WRED丢弃模板才会生效。以下描述在端口队列上应用WRED丢弃模板

system-view

interface interface-type interface-number 进入接口视图

qos queue queue-index wred drop-profile-name 将WRED丢弃模板应用于端口队列

commit

2.4  应用ECN

队列仅当应用WRED丢弃模板后才可以使能(enable)该队列的显式拥塞通知功能。

system-view

interface interface-type interface-number 进入接口视图

qos queue queue-index ecn 指定队列显式拥塞通知功能

commit

2.5  检查配置结果

display drop-profile [ brief | drop-profile-name ]查看WRED丢弃模板的配置结果。

display qos configuration interface [ interface-typeinterface-number ] 查看接口上所有的QoS配置信息。

2.6  命令综合运用

#创建wred模板

system-view

drop-profile drop-profile-tyz

DCTCP ECN 配置方法：

color green low-limit 2 high-limit 2discard-percentage 100

commit

quit



#以下开始配置各个端口的ECN(配了客户端没用，客户端不会拥塞)

int 10ge1/0/4

qos queue 0 wred drop-profile-tyz  #查看3.5节服务等级与端口队列索引关系，可知发往队列0

qos queue 0 ecn

commit

quit



int 10ge1/0/5

qos queue 0 wred drop-profile-tyz

qos queue 0 ecn

commit

quit



int 10ge1/0/6

qos queue 0 wred drop-profile-tyz

qos queue 0 ecn

commit

quit



#查看配置结果

display drop-profile drop-profile-tyz

display qos configuration int 10ge1/0/4

display qos configuration int 10ge1/0/5

display qos configuration int 10ge1/0/6

3.  实验

首先，服务端tian04按照1.1节内容开启服务器进程。另外，服务端需要让10G网卡进入混杂模式并抓包。使用tcpdump完成这个工作。

sudotcpdump -i p1p1 -s 80 -w tian01.pcap

其中，-s80参数表示只抓取每个数据包的前80个字节，这已经抓取了完整的数据包头。注意到Ethernet、IP、TCP包头长度分别为14、20、20字节，而TCP经常启用了选项(option)字段，因此设为80字节是合理的。

不抓取完整数据包的原因：在1G实验环境中，如果抓取完整数据包，内核就会偶尔出现负载过大丢弃数据包的情况，极大影响了实验效果。

两个客户端tian05、tian06同时分别执行

iperf-c 192.168.9.4 -p 12000 -i1 -t 15

iperf-c 192.168.9.4 -p 12001 -i1 -t 15

15秒后运行完毕，终止tian04的tcpdump，并把pcap文件送往有图形界面的R730服务器中作分析。

scptian01.pcap commonuser@192.168.1.51:/home/commonuser/tyz/tian01.pcap

在wireshark中寻找IP包头CE 两个bit为11 = 0x3的数据包，过滤器设置ip.dsfield == 0x3。示例如下:
