Linux中的磁盘、分区、物理卷、卷组、逻辑卷等概念及扩容操作

背景

我在服务器上部署服务，提示磁盘空间不足。但是我记得这个虚拟机服务器，是分配了4T到空间，应该是够用的。因此我分析了一下系统的情况。

1. 使用df 指令查看磁盘空间的情况

bash

代码解读

复制代码

sudo df -h /

 可以看到总共98G的空间，使用了94G，基本上使用完了。

1. 使用fdisk命令查看

bash

代码解读

复制代码

sudo fdisk -l

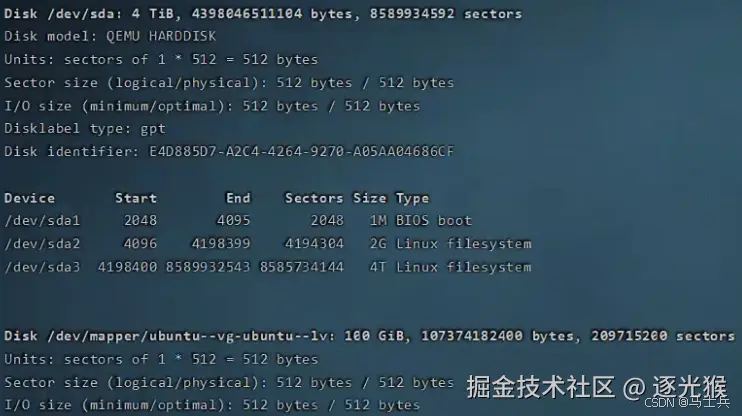

 可以看到sda磁盘总共4T空间，划分为sda1-sda3三个分区。说明我记忆是没错的，空间确实有4T。

看到后面还有一个 /dev/mapper/ubuntu--vg-ubuntu--lv盘，总共100G空间，也就是上面我看到的根目录/的挂载空间。

这个时候我就一头雾水，这个服务器明明只有一个4T磁盘，为啥多了这么个100G的磁盘呢？两者又是什么关系呢？

我观察到100G这个盘的路径里，有一个mapper，是一个映射的结果。我猜测是这100G映射至4T硬盘上的。那这个映射关系是什么呢？

我做了一些调研，终于明白了具体的关系。

1. lsblk 展示映射关系

bash

代码解读

复制代码

sudo lsblk -f

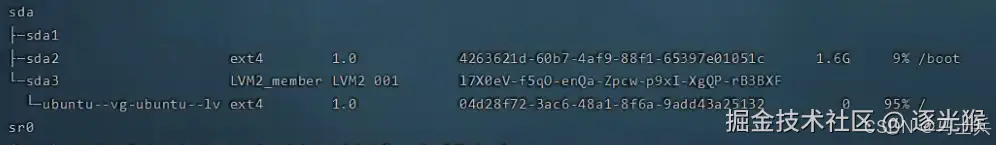

 可以清楚看到这个虚拟盘，就是映射到sda3上面的。

磁盘、分区、物理卷、卷组、逻辑卷等概念

1. 磁盘(Disk)

磁盘是计算机中用于存储数据的硬件设备。在Linux系统中，磁盘通常以/dev/sdX或/dev/hdX的形式表示，其中X是一个字母，如a、b、c等，代表不同的磁盘。

使用 fdisk -l 命令可以查看到磁盘的信息：

其中磁盘标签类型（也就是分区表类型），gpt（GUID）分区表是一种较新的标准，用于UEFI固件的系统。它提供了更多的灵活性，允许更大的磁盘和更多的分区。GPT磁盘可以有128个分区，并且具有更好的数据保护机制，例如备份分区表。

2. 分区 (Partition)

分区是在磁盘上划分出来的独立存储区域，每个分区可以视为一个独立的磁盘。Linux通过在磁盘上创建多个分区来实现数据的分类存储。分区可以通过fdisk或gdisk等工具创建，格式化后可挂载到文件系统的目录下使用。

使用 fdisk -l 可以查看到每个磁盘的分区信息。上面图中可以看到我的sda盘被划分成了sda1-sda3这3个分区。每个分区都有开始和结束的扇区。

3. 物理卷（Physical Volume, PV）

直接对分区进行格式化，就可以挂载到文件系统中，供操作系统使用了。但是这有个问题就是，分区一旦确定，空间大小是无法更改的。扩容和缩容都很麻烦。因此出现了LVM。

在LVM（Logical Volume Manager）中，物理卷是指用来构建卷组的基本存储单元。物理卷可以是一个磁盘的全部或部分分区。例如，在Ubuntu中，你可以将整个磁盘或其某个分区转换为物理卷。但是物理卷本身通常不会被直接挂载，相反，它们会被组合成卷组（VG），然后从卷组中创建逻辑卷（LV）。

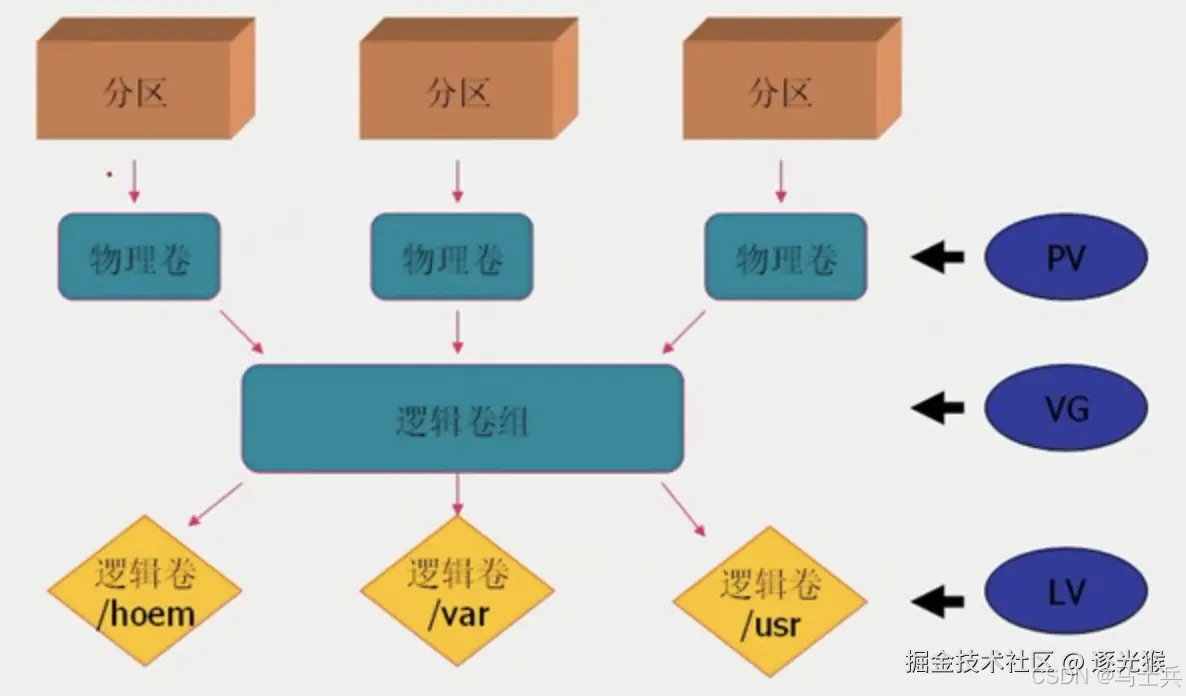

下面这个图很好地说明了磁盘、分区、物理卷、逻辑卷组、逻辑卷之间的关系。

查看物理卷

bash

代码解读

复制代码

sudo pvs

或者

bash

代码解读

复制代码

[root@bigdata01 ~]# pvscan PV /dev/sda2 VG centos lvm2 [<49.00 GiB / 0 free] PV /dev/sdd1 lvm2 [<2.00 GiB] PV /dev/sdc1 lvm2 [<2.00 GiB] PV /dev/sdb1 lvm2 [<2.00 GiB] PV /dev/sde1 lvm2 [<2.00 GiB] Total: 5 [56.99 GiB] / in use: 1 [<49.00 GiB] / in no VG: 4 [<8.00 GiB]

4. 卷组(Volume Group, VG)

卷组是由一个或多个物理卷组成的集合，它是逻辑卷的基础。卷组提供了比单个物理卷更大的存储池，允许在其上创建多个逻辑卷。查看命令：

bash

代码解读

复制代码

sudo vgs

5. 逻辑卷（Logical Volume, LV）

逻辑卷是卷组中的可分配存储空间，它类似于传统的磁盘分区，但提供了更多的灵活性。逻辑卷可以在不重新分区的情况下动态调整大小，而且可以跨越多个物理硬盘。查看命令：

bash

代码解读

复制代码

sudo lvs

说明：我们使用mount命令挂载时，通常是指分区或者逻辑卷。

新增磁盘，对逻辑卷扩展或新建

1. 服务器添加磁盘

假设你已经连接了一个新的磁盘，它可能显示为/dev/sdb。

2. 初始化磁盘

使用parted或gdisk创建一个新的分区表。这里我们使用gdisk：

bash

代码解读

复制代码

sudo gdisk /dev/sdb

然后按照提示创建一个新的分区。

需要注意的是fdisk命令是针对MBR分区的磁盘，gdisk是针对GPT分区磁盘，parted两者都支持。

3. 创建物理卷

将新创建的分区转换为物理卷：

bash

代码解读

复制代码

sudo pvcreate /dev/sdb1

4. 扩展卷组

bash

代码解读

复制代码

sudo vgextend vg_name /dev/sdb1

这里vg_name需要替换为你实际的卷组名称

5. 扩展逻辑卷

现在，你可以选择扩展一个或多个逻辑卷。首先，检查当前卷组的可用空间：

bash

代码解读

复制代码

sudo lvdisplay

然后，扩展逻辑卷

bash

代码解读

复制代码

sudo lvextend -L +10G /dev/vg_name/lv_name

这里的+10G表示增加10GB的空间，lv_name需要替换为你的逻辑卷名称。

6. 调整文件系统

最后，你需要调整文件系统以利用新增加的空间：

bash

代码解读

复制代码

sudo resize2fs /dev/vg_name/lv_name

7. 创建新的逻辑卷

如果你不是要扩展已有的逻辑卷，而是要创建一个新的逻辑卷，按照下面方式操作

创建一个新的逻辑卷，并将该卷组的剩余空间加到这个新的逻辑卷上：

perl

代码解读

复制代码

sudo lvcreate -n new_lv -l +100%FREE ubuntu-vg-1

如果该逻辑卷没有格式化，则需要先进行格式化：

bash

代码解读

复制代码

sudo mkfs.xfs /dev/ubuntu-vg-1/new_lv

关于格式化类型：

• EXT4 更适合需要快速读取大量小文件或对兼容性要求较高的场景。
• XFS 更适合需要处理大型文件、高并发访问和高负载的系统。

8. 配置/etc/fstab挂载点

/etc/fstab 文件的每一行代表一个挂载点，格式如下：

xml

代码解读

复制代码

<文件系统> <挂载点> <类型> <选项> <转储> <检查>

其中：

• <文件系统> 是设备标识符，可以是设备名（如 /dev/sda1）、UUID 或标签。
• <挂载点> 是文件系统在文件层次结构中的位置。
• <类型> 是文件系统的类型，例如 xfs。
• <选项> 是挂载选项，例如 defaults（表示使用默认选项）、noauto（表示不自动挂载）、ro（只读模式）、rw（读写模式）等。
• <转储> 是一个整数值，表示是否将文件系统的内容保存到磁带设备中进行备份（0 表示不保存，1 表示保存）。
• <检查> 是一个整数值，表示在启动时是否对文件系统进行检查（0 表示不检查，1 表示检查，通常根文件系统会被设为 1，其他文件系统设为 2）。

对于使用 mkfs.xfs 格式化的逻辑卷，假设逻辑卷的设备名是 /dev/ubuntu-vg/new_lv，挂载点是 /data，你可以按照下面的方式在 /etc/fstab 文件中添加一行：

bash

代码解读

复制代码

UUID=$(blkid -s UUID -o value /dev/ubuntu-vg/new_lv) /data/new_data xfs defaults 0 2 # 或者 /dev/ubuntu-vg/new_lv /data xfs defaults 0 2

执行挂载

css

代码解读

复制代码

sudo mount -a

如果一切正常，这时重启的时候才会自动挂载。

新增磁盘，不使用LVM，直接挂载分区

1. 服务器添加磁盘

假设你已经连接了一个新的磁盘，它可能显示为/dev/sdb。

2. 初始化磁盘

使用parted或gdisk创建一个新的分区表。这里我们使用gdisk：

bash

代码解读

复制代码

sudo gdisk /dev/sdb

然后按照提示创建一个新的分区sdb1。

需要注意的是fdisk命令是针对MBR分区的磁盘，gdisk是针对GPT分区磁盘，parted两者都支持。

3. 格式化

bash

代码解读

复制代码

sudo mkfs.ext4 /dev/sdb1

关于格式化类型：

• EXT4 更适合需要快速读取大量小文件或对兼容性要求较高的场景。
• XFS 更适合需要处理大型文件、高并发访问和高负载的系统。

4. 创建文件系统上的挂载点

首先，你需要选择一个目录作为挂载点。可以新建一个空目录进行挂载。 例如：

bash

代码解读

复制代码

mkdir /mnt/newDir

5. 配置/etc/fstab挂载点

/etc/fstab 文件的每一行代表一个挂载点，格式如下：

xml

代码解读

复制代码

<文件系统> <挂载点> <类型> <选项> <转储> <检查>

bash

代码解读

复制代码

/dev/sdb1 /mnt/newDir ext4 defaults 0 0

执行挂载

css

代码解读

复制代码

sudo mount -a

如果一切正常，这时重启的时候才会自动挂载。

6. 查看挂载情况

bash

代码解读

复制代码

sudo df -h

我遇到问题的解决过程

1. 查看物理卷情况

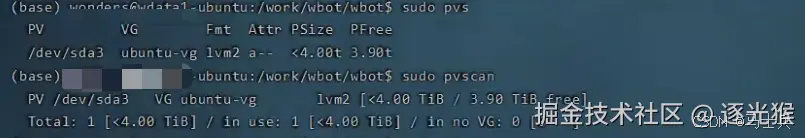

 可以看到sda3这个分区上，创建了物理卷。该物理卷被挂到了名为ubuntu-vg的卷组上。

2. 查看卷组的情况

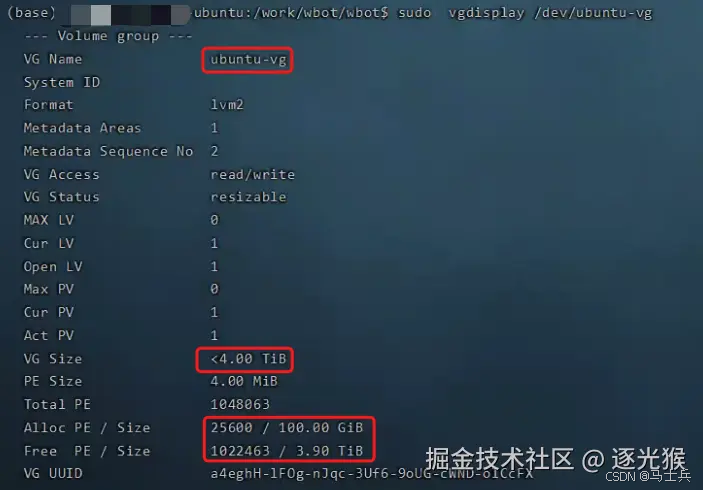

 可以看到这个卷组总的空间是4T，已经分配的空间是100G，也就是说还有3.9T空间没有被分配，也就是我之前看不到的空间。

3. 查看逻辑卷情况

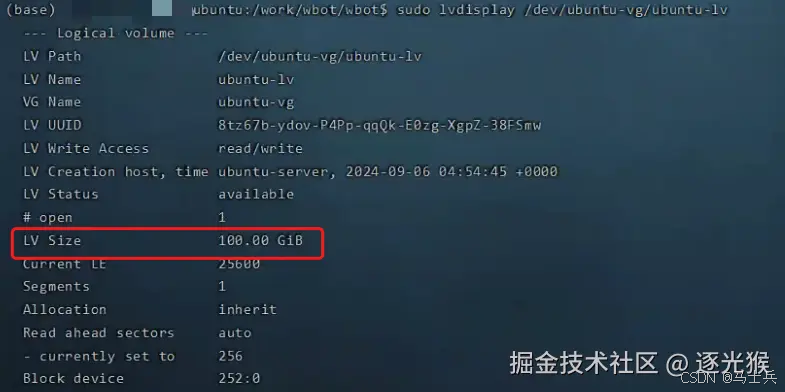

 这里查看的结果也正好对应上。到这里已经明确问题了，卷组空间是有的，但是分配给逻辑卷的空间只有100G，因此要做的是对逻辑卷进行扩展即可，不需要重新格式化磁盘，重装系统啥的。

4. 扩展逻辑卷的空间

bash

代码解读

复制代码

sudo lvextend -L +3.9T /dev/ubuntu-vg/ubuntu-lv

更新文件系统

bash

代码解读

复制代码

sudo resize2fs /dev/ubuntu-vg/ubuntu-lv

查看结果

bash

代码解读

复制代码

sudo df -h

 可以看到，已经扩容成功。
