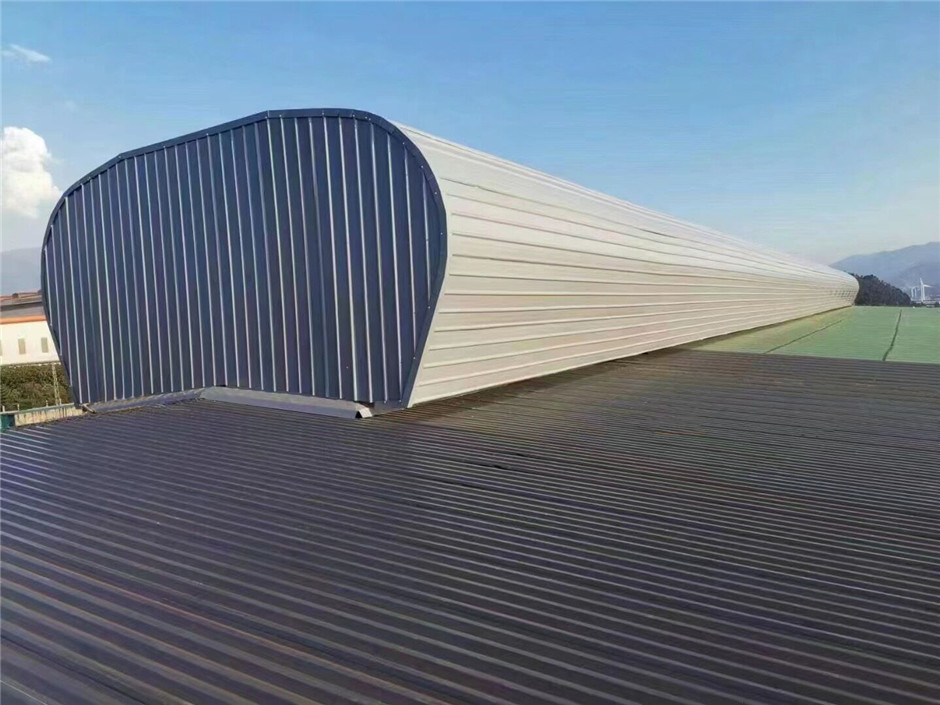

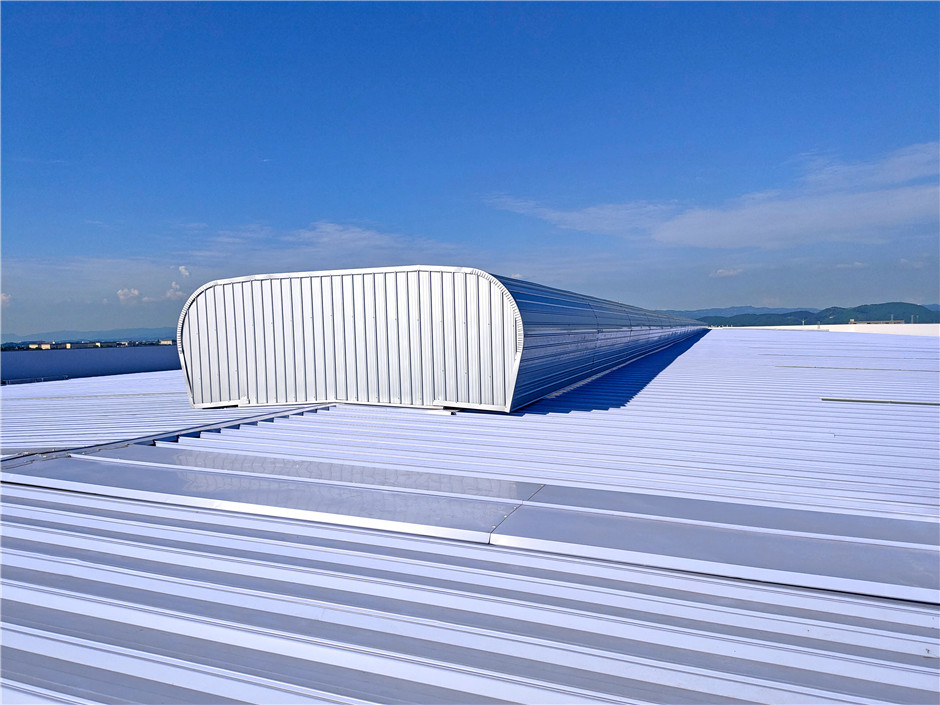

通风器，即自然通风器、屋顶/屋面通风器，别称又叫通风天窗、成品气楼/通风天窗，是应用在建筑屋顶上的一款辅助建筑进行通风散热、换气排烟，兼具部分采光功能的通风设备。

目前通风器的应用图集有很多，根据参考图集的不同，通风器的规格型号会有所差异，下面就请随小编一起去大致了解一下吧！

一、参考图集
通风器的主要参考图集有：24CJ87-5 《防腐型采光通风天窗（五）》、19CJ87-2 《采光、通风、消防排烟天窗（二）》、18J621-3《通风天窗》、11CJ33《通风采光天窗》、06K105《屋顶自然通风器选用与安装》、05J621-3《通风天窗》。

二、规格型号
（一）24CJ87-5

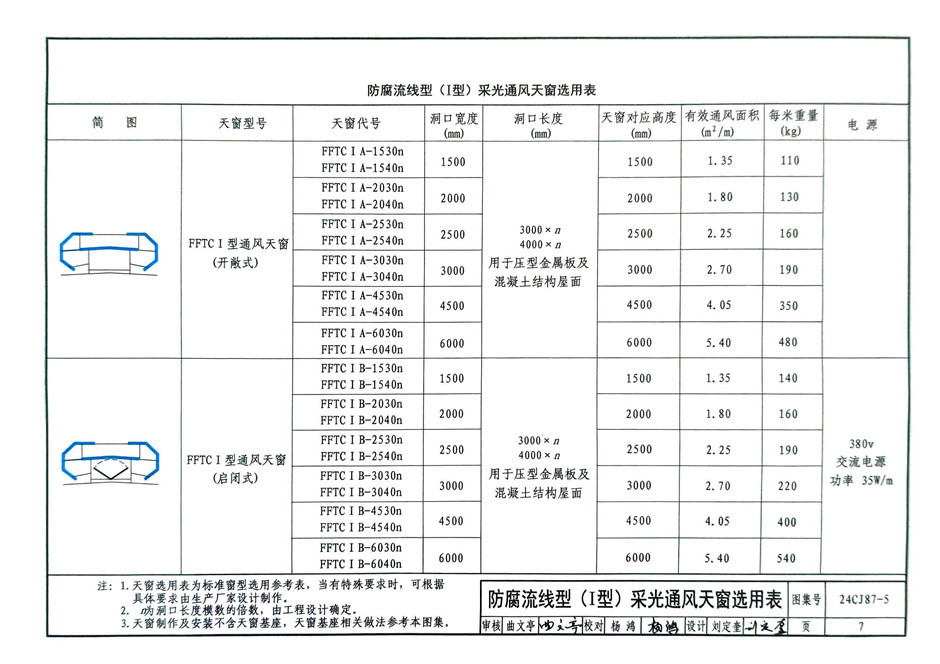

1、防腐流线型（Ⅰ型）采光通风天窗：FFTC Ⅰ A-1530n（1540n）、FFTC Ⅰ A-2030n（2040n）、FFTC Ⅰ A-2530n（2540n）、FFTC Ⅰ A-3030n（3040n）、FFTC Ⅰ A-4530n（4540n）、FFTC Ⅰ A-6030n（6040n）；FFTC Ⅰ B-1530n（1540n）、FFTC Ⅰ B-2030n（2040n）、FFTC Ⅰ B-2530n（2540n）、FFTC Ⅰ B-3030n（3040n）、FFTC Ⅰ B-4530n（4540n）、FFTC Ⅰ B-6030n（6040n）

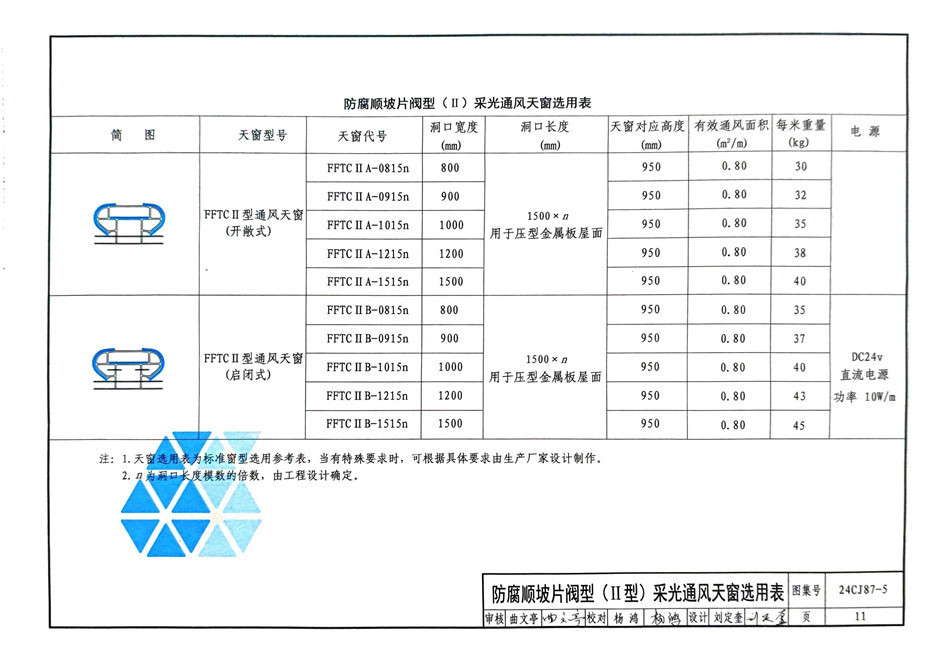

2、防腐顺坡片阀型（Ⅱ型）采光通风天窗：FFTC Ⅱ A-0815n、FFTC Ⅱ A-0915n、FFTC Ⅱ A-1015n、FFTC Ⅱ A-1215n、FFTC Ⅱ A-1515n；FFTC Ⅱ B-0815n、FFTC Ⅱ B-0915n、FFTC Ⅱ B-1015n、FFTC Ⅱ B-1215n、FFTC Ⅱ B-1515n

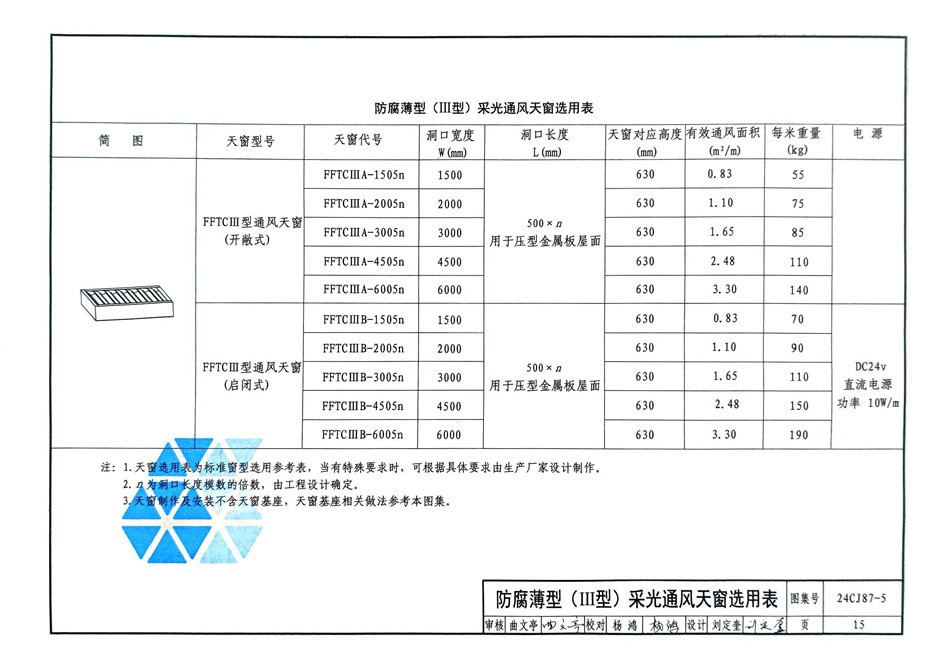

3、防腐薄型（Ⅲ型）采光通风天窗：FFTC Ⅲ A-1505n、FFTC Ⅲ A-2005n、FFTC Ⅲ A-3005n、FFTC Ⅲ A-4505n、FFTC Ⅲ A-6005n；FFTC Ⅲ B-1505n、FFTC Ⅲ B-2005n、FFTC Ⅲ B-3005n、FFTC Ⅲ B-4505n、FFTC Ⅲ B-6005n

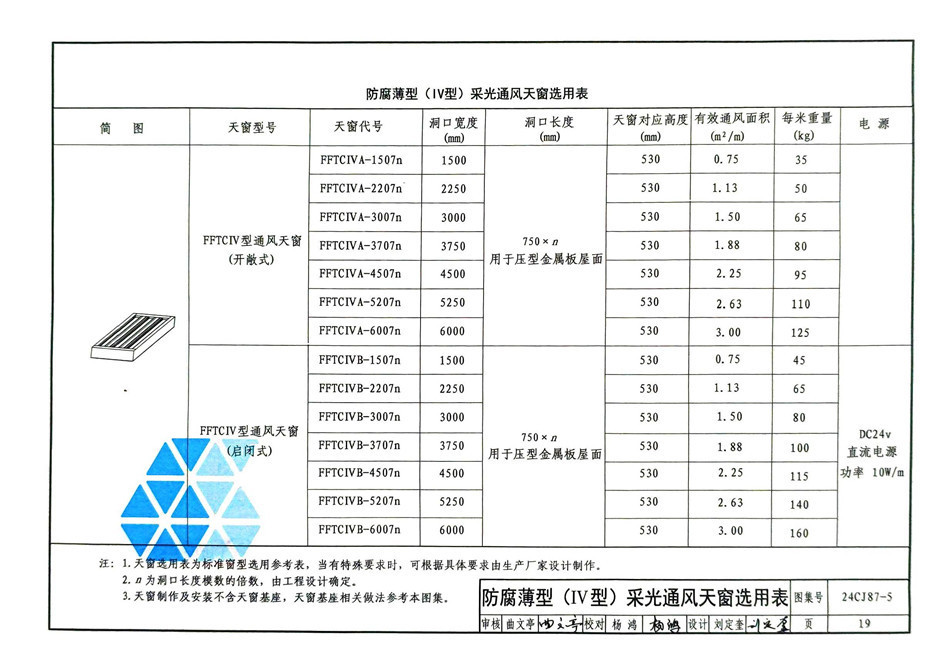

4、防腐薄型（Ⅳ型）采光通风天窗：FFTC Ⅳ A-1507n、FFTC Ⅳ A-2207n、、FFTC Ⅳ A-3007n、FFTC Ⅳ A-3707n、FFTC Ⅳ A-4507n、FFTC Ⅳ A-5207n、FFTC Ⅳ A-6007n；FFTC Ⅳ B-1507n、FFTC Ⅳ B-2207n、、FFTC Ⅳ B-3007n、FFTC Ⅳ B-3707n、FFTC Ⅳ B-4507n、FFTC Ⅳ B-5207n、FFTC Ⅳ B-6007n

（二）19CJ87-2

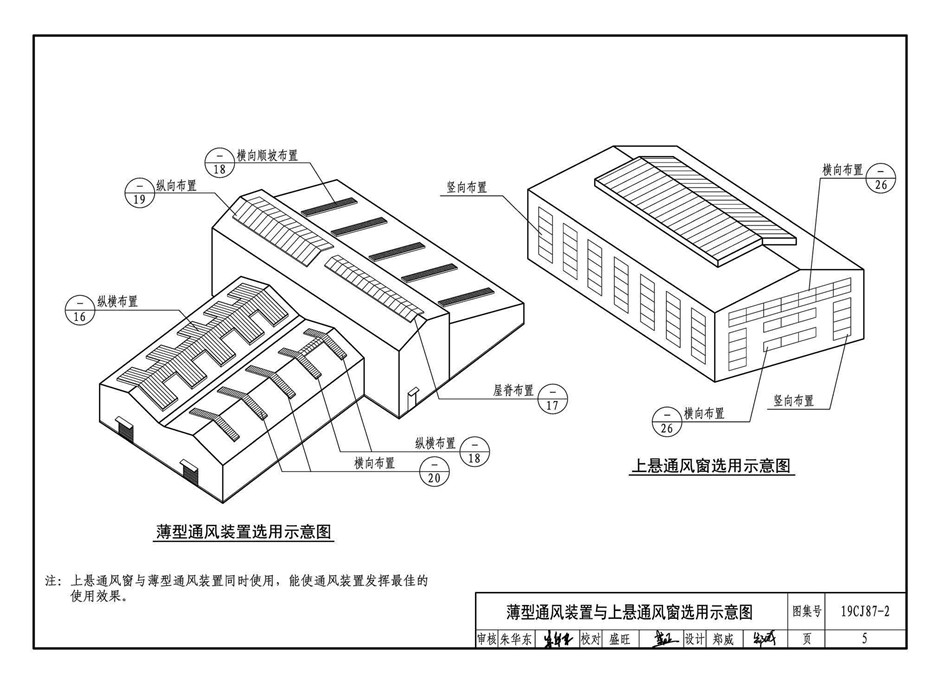

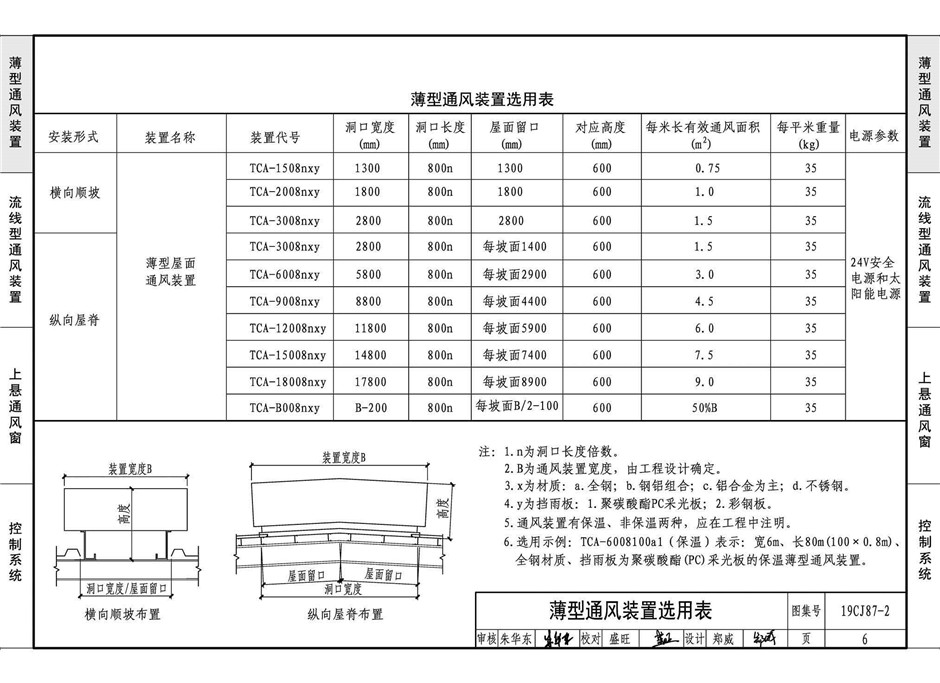

1、TCA薄型屋面通风装置：TCA-1508nxy、TCA-2008nxy、TCA-3008nxy、TCA-6008nxy、TCA-9008nxy、TCA-12008nxy、TCA-15008nxy、TCA-18008nxy、TCA-B008nxy

2、TCB流线型通风装置：TCB-12nx、TCB-15nx、TCB-20nx、TCB-30nx、TCB-40nx、TCB-45nx、TCB-50nx、TCB-60nx、TCB-70nx、TCB-80nx、TCB-90nx

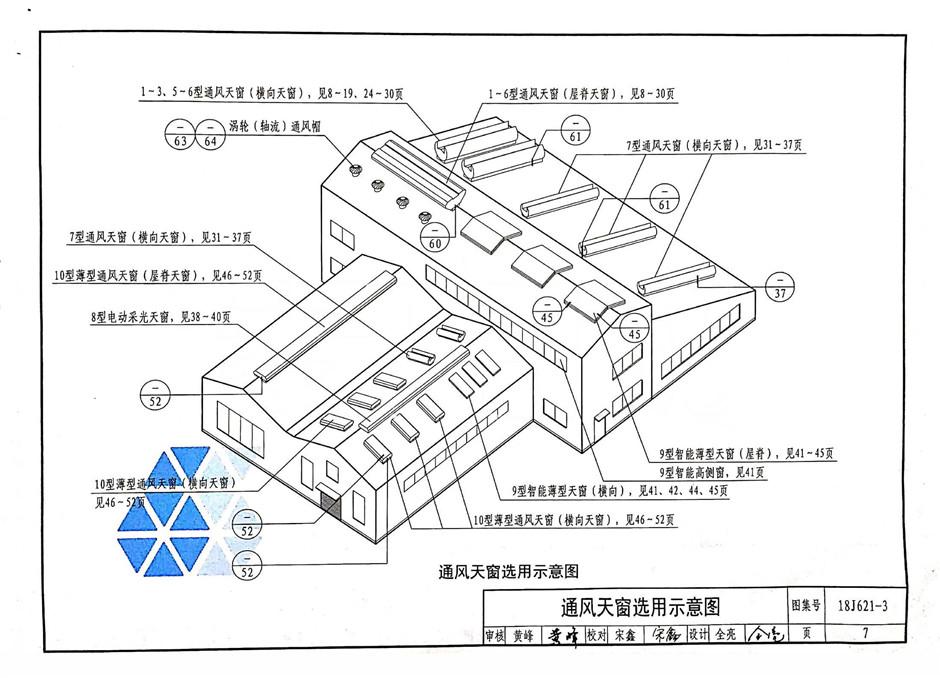

（三）18J621-3
1、TC1/2/3/4/5/6型通风天窗洞口宽度（mm）为：1500、2000、2500、3000、4000、4500、5000、6000
2、TC7型通风天窗洞口宽度（mm）为：600、900、1200
3、TC9型通风天窗洞口宽度（mm）为：3000、6000、9000、12000
4、TC9型通风天窗洞口宽度（mm）为：1500、2000、3000、4500、6000

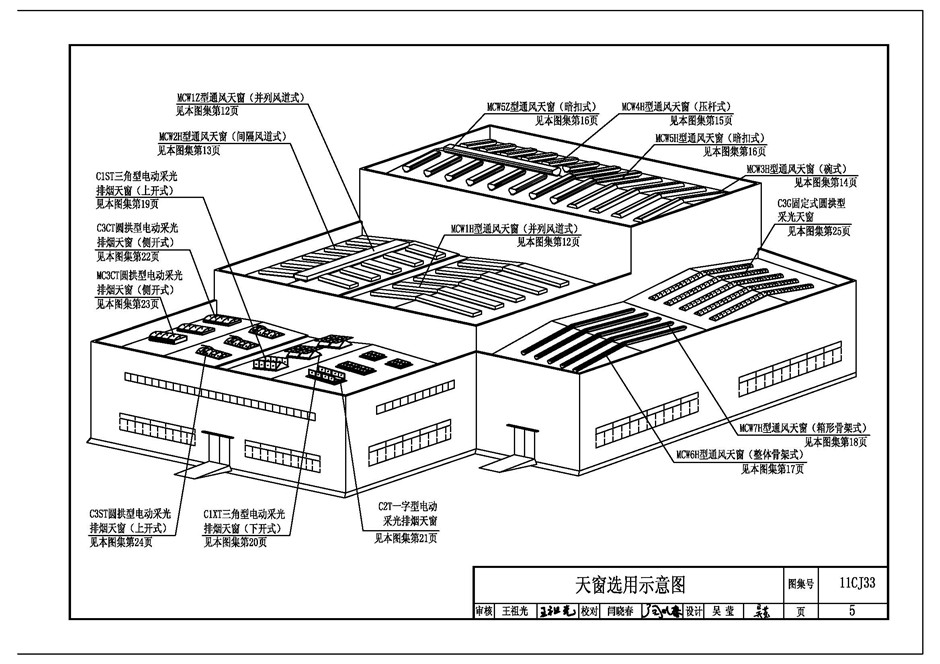

（四）11CJ33
1、MCW1型通风天窗（并列风道式）：MCW1H(Z)D(X、S、K)-1250n、MCW1H(Z)D(X、S、K)-1550n、MCW1H(Z)D(X、S、K)-2050n、MCW1H(Z)D(X、S、K)-2550n、MCW1H(Z)D(X、S、K)-3050n、MCW1H(Z)D(X、S、K)-4550n、MCW1H(Z)D(X、S、K)-5050n、MCW1H(Z)D(X、S、K)-6050n、MCW1H(Z)D(X、S、K)-9050n
2、MCW2型通风天窗（间隔风道式）：MCW2H(Z)D(X、S、K)-1275n、MCW2H(Z)D(X、S、K)-2075n、MCW2H(Z)D(X、S、K)-3075n、MCW2H(Z)D(X、S、K)-4575n、MCW2H(Z)D(X、S、K)-6075n

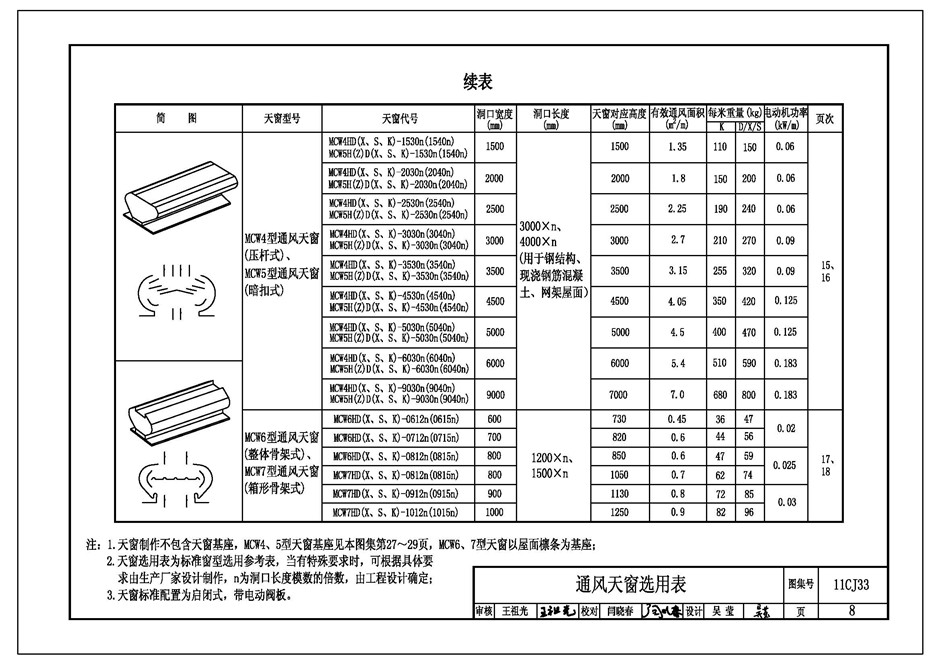

3、MCW4型通风天窗（压杆式）：MCW4HD(X、S、K)-1530n(1540n)、MCW4HD(X、S、K)-2030n(2040n)、MCW4HD(X、S、K)-2530n(2540n)、MCW4HD(X、S、K)-3030n(3040n)、MCW4HD(X、S、K)-3530n(3540n)、MCW4HD(X、S、K)-4530n(4540n)、MCW4HD(X、S、K)-5030n(5040n)、MCW4HD(X、S、K)-6030n(6040n)、MCW4HD(X、S、K)-9030n(9040n)
4、MCW5型通风天窗（暗扣式）：MCW5H(Z)D(X、S、K)-1530n(1540n)、MCW5H(Z)D(X、S、K)-2030n(2040n)、MCW5H(Z)D(X、S、K)-2530n(2540n)、MCW5H(Z)D(X、S、K)-3030n(3040n)、MCW5(Z)HD(X、S、K)-3530n(3540n)、MCW5H(Z)D(X、S、K)-4530n(4540n)、MCW5H(Z)D(X、S、K)-5030n(5040n)、MCW5H(Z)D(X、S、K)-6030n(6040n)、MCW5H(Z)D(X、S、K)-9030n(9040n)

5、MCW6型通风天窗（整体骨架式）：MCW6HD(X、S、K)-0612n(0615n)、MCW6HD(X、S、K)-0712n(0715n)、MCW6HD(X、S、K)-0812n(0815n)
6、MCW7型通风天窗（箱形骨架式）：MCW7HD(X、S、K)-0812n(0815n)、MCW7HD(X、S、K)-0912n(0915n)、MCW7HD(X、S、K)-1012n(1015n)

（五）06K105

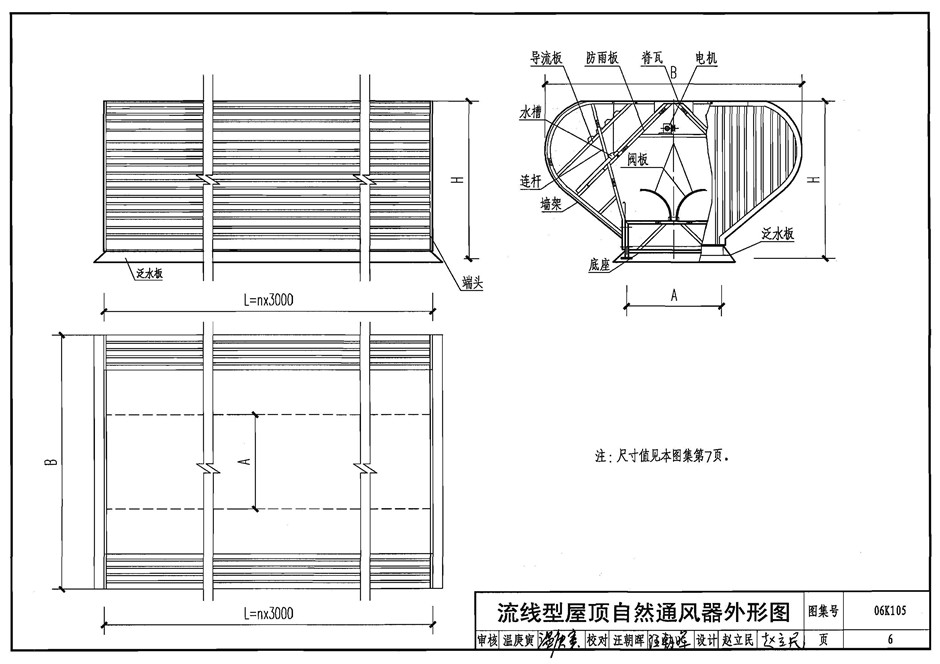

流线型（HZT）型屋顶通风器：HZT-15、HZT-20、HZT-25、HZT-30、HZT-35、HZT-40、HZT-45、HZT-50、HZT-55、HZT-60、HZT-70、HZT-80

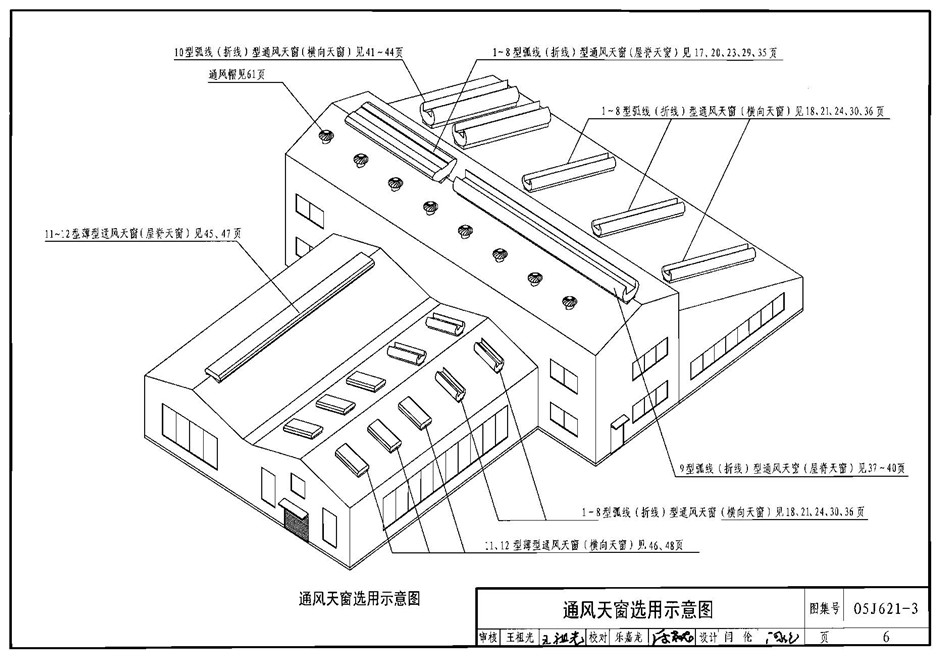

（六）05J621-3：窗型代号为TC，
1~8型通风天窗洞口宽度（mm）为：1500、2000、2500、3000、4000、4500、5000、6000（其中5~8型通风天窗洞口宽度有3500）；
9~10型通风天窗洞口宽度（mm）为：3000、4000、4500、5000、6000、7000、8000、9000
