【Android知识点精讲】(15)SurfaceView绘图API详解

本文地址:http://blog.csdn.net/scarthr/article/details/42524599

SurfaceView是一个可以直接从内存或者DMA等硬件接口取得图像数据,是个非常重要的绘图容器。它的特性是:可以在主线程之外的线程中向屏幕绘图上。这样可以避免画图任务繁重的时候造成主线程阻塞,从而提高了程序的反应速度。在游戏开发中多用到SurfaceView。

一 SurfaceView的使用

我们创建一个MyView继承SurfaceView,实现SurfaceHolder.Callback接口。
package com.thr.testsurfaceview;

import android.content.Context;
import android.graphics.Canvas;
import android.util.AttributeSet;
import android.view.SurfaceHolder;
import android.view.SurfaceView;

public class MyView extends SurfaceView implements SurfaceHolder.Callback {

	public MyView(Context context, AttributeSet attrs) {
		super(context, attrs);
		getHolder().addCallback(this);
	}

	public void draw() {
		// 开始绘图时要锁定画布
		Canvas canvas = getHolder().lockCanvas();

		// 结束时要解锁画布
		getHolder().unlockCanvasAndPost(canvas);
	}

	@Override
	public void surfaceChanged(SurfaceHolder holder, int format, int width,
			int height) {
		// SurfaceView改变时候调用
	}

	@Override
	public void surfaceCreated(SurfaceHolder holder) {
		// 创建SurfaceView调用
		draw();
	}

	@Override
	public void surfaceDestroyed(SurfaceHolder holder) {
		// SurfaceView意外销毁时调用
	}
}
这个SurfaceHolder相当于Surface的一个控制器,用它来控制SurfaceView的大小,图形等等。
注意这个draw方法要在Surface创建后调用,在被销毁前结束。

二 使用SurfaceView绘制图形

我们在构造方法中设置好画笔的颜色,draw方法里画图就可以了:
package com.thr.testsurfaceview;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.view.SurfaceHolder;
import android.view.SurfaceView;

public class MyView extends SurfaceView implements SurfaceHolder.Callback {

	private Paint paint;

	public MyView(Context context, AttributeSet attrs) {
		super(context, attrs);
		paint = new Paint();
		paint.setColor(Color.RED);
		getHolder().addCallback(this);
	}

	public void draw() {
		// 开始绘图时要锁定画布
		Canvas canvas = getHolder().lockCanvas();
		canvas.drawColor(Color.WHITE);
		canvas.drawRect(0, 0, 100, 100, paint);
		// 结束时要解锁画布
		getHolder().unlockCanvasAndPost(canvas);
	}

	@Override
	public void surfaceChanged(SurfaceHolder holder, int format, int width,
			int height) {
		// SurfaceView改变时候调用
	}

	@Override
	public void surfaceCreated(SurfaceHolder holder) {
		// 创建SurfaceView调用
		draw();
	}

	@Override
	public void surfaceDestroyed(SurfaceHolder holder) {
		// SurfaceView意外销毁时调用
	}
}
然后在Activity中setContentView时直接设置我们的MyView就可以看到效果了。

三 绘制组合图形

我们创建这样一个容器类:
package com.thr.testsurfaceview;

import java.util.ArrayList;
import java.util.List;

import android.graphics.Canvas;

public class Container {

	private List<Container> children;

	public Container() {
		children = new ArrayList<Container>();
	}

	public void draw(Canvas canvas) {
		childrenDraw(canvas);
		for (Container c : children) {
			c.draw(canvas);
		}
	}

	public void childrenDraw(Canvas canvas) {

	};

	public void addChildrenView(Container child) {
		children.add(child);
	}

	public void removeChildrenView(Container child) {
		children.remove(child);
	}
}
它有添加 和移除子控件的方法,draw方法是以此调用子控件的childrenDraw方法,如果还有子 控件,再调子控件的children方法。
在创建一个画圆和正方形的类,都继承自Container:
package com.thr.testsurfaceview;

import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;

public class Circle extends Container {
	private Paint paint;

	public Circle() {
		paint = new Paint();
		paint.setColor(Color.RED);
	}

	@Override
	public void childrenDraw(Canvas canvas) {
		canvas.drawCircle(50, 50, 50, paint);
	}
}
package com.thr.testsurfaceview;

import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;

public class Rect extends Container {

	private Paint paint;

	public Rect() {
		paint = new Paint();
		paint.setColor(Color.BLUE);
	}

	@Override
	public void childrenDraw(Canvas canvas) {
		canvas.drawRect(0, 0, 100, 100, paint);
	}
}
最后是GameView类,继承自SurfaceView:
package com.thr.testsurfaceview;

import android.content.Context;
import android.graphics.Canvas;
import android.util.AttributeSet;
import android.view.SurfaceHolder;
import android.view.SurfaceView;

public class GameView extends SurfaceView implements SurfaceHolder.Callback {

	private Container container;
	private Rect rect = new Rect();
	private Circle circle = new Circle();

	public GameView(Context context, AttributeSet attrs) {
		super(context, attrs);
		container = new Container();
		rect = new Rect();
		circle = new Circle();
		rect.addChildrenView(circle);
		container.addChildrenView(rect);
		getHolder().addCallback(this);
	}

	public void draw() {
		Canvas canvas = getHolder().lockCanvas();
		container.draw(canvas);
		getHolder().unlockCanvasAndPost(canvas);
	}

	@Override
	public void surfaceChanged(SurfaceHolder holder, int format, int width,
			int height) {
	}

	@Override
	public void surfaceCreated(SurfaceHolder holder) {
		draw();
	}

	@Override
	public void surfaceDestroyed(SurfaceHolder holder) {
	}
}

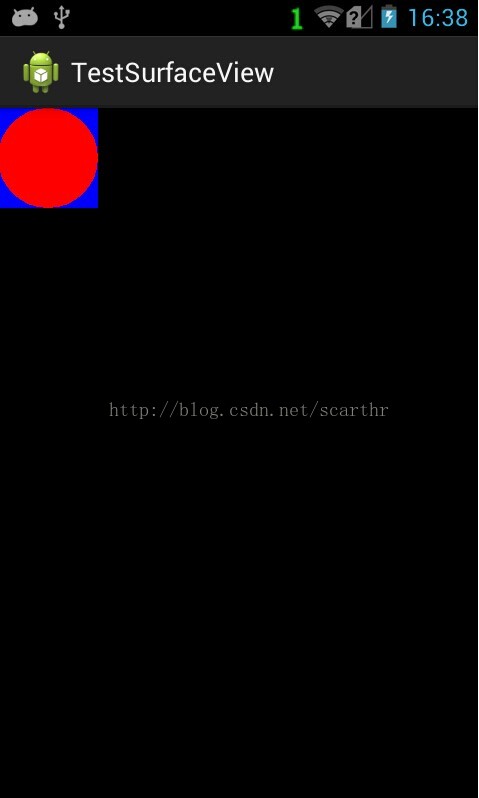

用Container包含了一个矩形,矩形又包含了一个圆,运行效果:


接下来我们让这个创建的图形移动起来。
我们在Container中添加成员变量x、y,用来记录绘图坐标。
修改Container的draw方法:
	public void draw(Canvas canvas) {
		// canvas.save();
		canvas.translate(getX(), getY());
		childrenDraw(canvas);
		for (Container c : children) {
			c.draw(canvas);
		}
		// canvas.restore();
	}
在Rect的childrenDraw方法中,对坐标进行改变:
		setX(getX() + 1);
		setY(getY() + 2);
在GameView中加入定时器,每隔100毫秒重新绘制一次图形,达到图形移动的效果。
	private TimerTask task;
	private Timer timer;

	public void startTimer() {
		timer = new Timer();
		task = new TimerTask() {

			@Override
			public void run() {
				draw();
			}
		};
		timer.schedule(task, 100, 100);
	}

	public void stopTimer() {
		if (timer != null) {
			timer.cancel();
			timer = null;
		}

	}
在创建SurfaceView的时候启动定时器,在销毁SurfaceView的时候取消定时器。
	@Override
	public void surfaceCreated(SurfaceHolder holder) {
		startTimer();
	}

	@Override
	public void surfaceDestroyed(SurfaceHolder holder) {
		stopTimer();
	}


源码下载
