如何在React项目中使用ECharts图表库

引言
在项目的开发中,对于我们前端开发人员而言,总是无法避免需要对数据进行可视化分析和设计的需求。但事实上,如果单纯的依靠Html5 Canvas想要快速地创建简洁,美观,炫酷的可视化作品难度极大且可维护性差。而现如今随着技术的迭代更新发展,已经出现很多可靠,易用,操作便捷,可交互,跨平台的一些可视化解决方案如ECharts,HighCharts,,Chart.js等。于是在本文中,我们以ECharts为例,来尝试将可视化解决方案应用于React-当前最流行的前端框架之一。 ​ 因为React的性能优越,灵活性高,而ECharts 的实用性和性能相比于其他竞品都要略胜一筹,所以这两种技术栈的使用需求还是比较旺盛,将Echarts应用到React项目中的场景也比较常见。
一、开发前准备
如果在原生的JS应用或者jQuery项目中,我们常用的方式就是直接去官网下载其核心js文件并导入我们的项目中使用,但是在React项目中,我们大可不必,由于React项目开发基于webpack做了二次封装,而webpack又是基于 Node.js的前端项目部署打包工具,总而言之,React项目开发是在nodejs环境基础上,所以可以直接利用npm包管理器将第三方工具模块下载加入到项目中,并通过import引入对应的模块到相关页面中使用,不需要关心其中的细节。
具体操作流程

1.下载安装Echarts到项目中,通过npm/yarn包管理器:
        npm i -S echarts / yarn add echarts (注意需要安装到生产依赖)
2.将ECharts引入编写的react组件中并使用的范式:
import React, {
	Component
} from "react";
// 引入ECharts主模块
import * as echarts from "echarts/lib/echarts";
//按需引入需要的Echart模块
...
class APP extends Component {
	componentDidMount() {
		// 初始化echarts实例,将其挂载到id为main的dom元素上展示
		var myChart = echarts.init(document.getElementById("main"));
		// 绘制图表
		myChart.setOption({
			...
		});
	}
	render() { //渲染需要陈放Echart实例的容器元素
		return <div id = "main"
		style = {
			{
				width: 400,
				height: 400
			}
		} > < /div>;
	}
}
export default APP;

二、案例
1、通过极坐标双数值轴绘制爱心
最终实现效果
二、案例
1、通过极坐标双数值轴绘制爱心
最终实现效果
思路分析

1.创建一个React组件,并且需要组件内的状态state,render函数,componentDidMount钩子
2.render函数渲染需要容纳Echart实例的容器元素,并需要声明id,方便Echarts实例找到挂载的目标
3.设置组件内的状态state,定义sourceData存放Echarts实例的数据源
3.componentDidMount钩子,当render函数渲染完容器元素之后调用,主要作用如下:
1)生成坐标数据源,并更新到state中的sourceData上
2)初始化Echarts实例,将其挂载到id为main的div元素上
3)通过myChart.setOption(obj)将需要展示的数据,整合成一个obj对象包括sourceData,绘制爱心图形

demo源码

import React, { Component} from "react";
// 引入ECharts主模块
import * as echarts from "echarts/lib/echarts";
// 引入折线图需要的模块
import "echarts/lib/chart/line";
import "echarts/lib/component/title";
import "echarts/lib/component/tooltip";
import "echarts/lib/component/legend";
import 'echarts/lib/component/polar';
class App extends Component { // 初始化状态
    state = {
        sourceData: [],
    };
    async componentDidMount() {
        let data = [];
        for (let i = 0; i <= 100; i++) {//根据公式,生成绘制在图上的坐标数据源数组
            let theta = i / 100 * 360;
            let r = 5 * (1 + Math.sin(theta / 180 * Math.PI));
            data.push([r, theta]);
        }
        this.setState(() => {
            return {
                sourceData: data//更新react组件的state数据
            };
        });
        // 初始化Echarts实例,将其挂载到id为main的dom元素上展示
        let myChart = echarts.init(document.getElementById("main"));
        // 绘制Echarts实例所需要的数据
        myChart.setOption({
                title: {
                    text: '极坐标双数值轴'
                },
                legend: {
                    data: ['line']
                },
                polar: {},
                tooltip: {
                    trigger: 'axis',
                    axisPointer: {
                        type: 'cross'
                    }
                },
                angleAxis: {
                    type: 'value',
                    startAngle: 0
                },
                radiusAxis: {
                },
                series: [{
                    coordinateSystem: 'polar',//极坐标图
                    name: 'line',
                    type: 'line',
                    data: data //根据已生成的坐标数组来绘制爱心图形
                }]
            }
        );
    }
    render() {//渲染需要陈放Echart实例的容器元素
            return <div id = "main" style = { {  width: 1000, height: 600 }}> </div>;
    }
}
export default App;

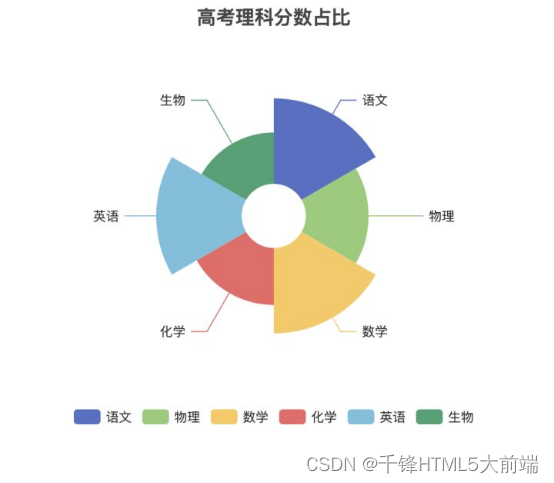

2、南丁格尔玫瑰图实现数据展示
最终实现效果
在这里插入图片描述
思路分析

1.创建一个React组件,并且需要组件内的状态state,render函数,componentDidMount钩子
2.render函数渲染需要容纳Echart实例的容器元素,并需要声明id,方便Echarts实例找到挂载的目标
3.设置组件内的状态state,定义sourceData存放Echarts实例的数据源
3.componentDidMount钩子,当render函数渲染完容器元素之后调用,主要作用如下:
1)初始化Echarts实例,将其挂载到id为main的div元素上
2)通过myChart.setOption(obj)将需要展示的数据包括state的数据data,celldata,整合成一个obj对象,并绘制图表。
demo源码

import React, {
    Component
} from "react";
// 引入ECharts主模块
import * as echarts from "echarts/lib/echarts";
// 引入饼状图需要的模块
import "echarts/lib/chart/pie";
import "echarts/lib/component/title";
import "echarts/lib/component/tooltip";
import "echarts/lib/component/legend";
class App extends Component { // 初始化状态
    state = {
        data: [
            {value: 150, name: '语文'},
            {value: 110, name: '物理'},
            {value: 150, name: '数学'},
            {value: 100, name: '化学'},
            {value: 150, name: '英语'},
            {value: 90, name: '生物'},
        ],
        celldata:['语文', '物理', '数学', '化学', '英语', '生物']
    };
    async componentDidMount() {

        var myChart = echarts.init(document.getElementById("main"));
        myChart.setOption(
            {
                title: {
                    text: '高考理科分数占比',
                    left: 'center'
                },
                tooltip: {
                    trigger: 'item',
                    formatter: '{a} <br/>{b} : {c} ({d}%)'
                },
                legend: {
                    left: 'center',
                    top: 'bottom',
                    data: this.state.celldata
                },
                toolbox: {
                    show: true,
                    feature: {
                        mark: {show: true},
                        dataView: {show: true, readOnly: false},
                        magicType: {
                            show: true,
                            type: ['pie', 'funnel']
                        },
                        restore: {show: true},
                        saveAsImage: {show: true}
                    }
                },
                series: [
                    {
                        name: '分数',
                        type: 'pie',
                        radius: [30, 110],
                        center: ['50%', '50%'],
                        roseType: 'area',
                        data: this.state.data
                    }
                ]
            }
        );
    }
    render() {
            return <div id = "main" style = { {  width: 1000, height: 400 }}> </div>;
    }
}
export default App;
