如何读懂FLUKE DSX2-5000 CH测试报告

假如您使用FLUKE DSX2-5000 CH CH测试了为客户安装的铜缆网络，很容易在测试仪上看出链路是否通过或未通过针对具体应用的测试，但是现在客户希望要一份能够显示详细内容的定制报告。
LinkWare PC电缆测试管理软件提供全面的测试结果，都包含在专业、定制、图文并茂的报告中。
报告的第一页为概要汇总，其中包括被测电缆ID及其“合格”PASS )或“不合格”(FAIL)状态，重要的是，还包括了使用的限值；报告的其他部分包含了针对每条被测链路的1页或2页的详细结果。
如果您需要向客户提供完整的报告，最好知道如何理解报告(特别是客户需要您向其解释报告时)。接下来我们首先从报告的顶部开始。

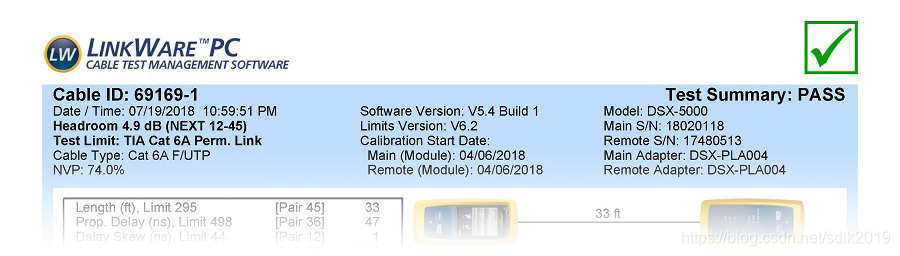

蓝色区域

在每份LinkWare报告的蓝色部分中，除了顶部标注测试“合格”(PASS)或“不合格”(FAIL)状态的测试摘要(Test Summary)外，您还会看到各种非常有用的信息——包括从电缆ID、测试日期和时间、测试人员姓名到根据应用和电缆类型所选测试限值的全部信息。
您甚至还能看到测试仪型号、主机和远端单元的序列号、测试仪上次校准日期，以及使用的软件和限值版本。遗憾的是，当您已经完成测试并打印了报告之后，才能发现测试的校准周期已经超过一年。
为了避免未经校准的测试仪造成代价不菲的重新测试，一种好的方法是使用Fluke Networks的免费Link
