用（华为）三层交换技术解决不同vlan间通信问题

用三层交换技术解决不同vlan间通信问题

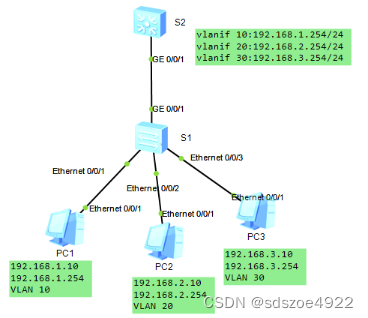

一、网络拓扑：

二、配置思路：自下而上配置
1.PC端配置基本IP信息包括网关
2.接入交换机S1上划分三个vlan，分别是VLAN 10 VLAN 20 VLAN 30
并且将对应的接口加入指定的vlan
3.给接入交换机配置trunk链路与上层的交换机S3关联。
4.核心交换机S2上划分三个vlan，vlan10 vlan20 vlan 30，并配置对应的虚拟网关
5.给核心交换机S2配置trunk和下面的接入交换机S1关联。
6.测试网络连通性。
三、配置步骤

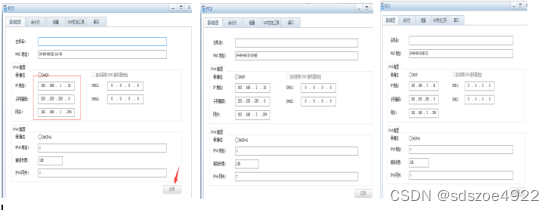

1.PC端配置基本IP信息包括网关

2.接入交换机S1上划分三个vlan，分别是VLAN 10 VLAN 20 VLAN 30并且将对应的接口加入指定的vlan。
sys
[Huawei]sys S1 给接入层交换机改名为S1
[S1]undo in e 为方便实验暂时关闭信息中心
[S1]vlan b 10 20 30 创建三个vlan
[S1]dis vlan 查看是否创建好了vlan
把连接的端口加入指定的vlan中
[S1]int e0/0/1 进入接口模式
[S1-Ethernet0/0/1]p l a 把接口类型改为access模式（改前是hybrid模式）
[S1-Ethernet0/0/1]p d v 10 把这个接口加入到指定的vlan 10中
以上两步的命令全写为：port link-type access
Port default vlan 10
[S1-Ethernet0/0/1]int e0/0/2
[S1-Ethernet0/0/2]p l a
[S1-Ethernet0/0/2]p d v 20
[S1-Ethernet0/0/2]int e0/0/3
[S1-Ethernet0/0/3]p l a
[S1-Ethernet0/0/3]p d v 30
3.给接入交换机配置trunk 与上层交换机进行关联
[S1-Ethernet0/0/3]int g0/0/1 进入接口模式
[S1-GigabitEthernet0/0/1]p l t 修改接口模式为trunk模式
[S1-GigabitEthernet0/0/1]p t a v a 允许这个trunk放行所有vlan的数据（也可以写10 20 30 就指定这三个vlan的数据被放行）
该简写命令的全称是：port link-type trunk
port trunk allow pass vlan all
4.核心交换机S2上划分三个vlan，vlan10 vlan20 vlan 30，并配置对应的虚拟网关
sys 进入系统视图
[Huawei]sys s2 修改名称
[s2]undo in e 关闭信息中心
[s2]vlan b 10 20 30 划分三个与下联设备对应的vlan
[s2]int vlanif 10 进入vlan 10准备配置IP地址
[s2-Vlanif10]ip add 192.168.1.254 24 给vlan 10配置虚拟网关
[s2-Vlanif10]int vlanif 20
[s2-Vlanif20]ip add 192.168.2.254 24
[s2-Vlanif20]int vlanif 30
[s2-Vlanif30]ip add 192.168.3.254 24
[s2-Vlanif30]q

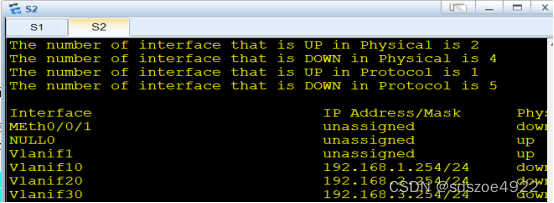

[s2]dis ip int b 查看所有的网关IP配置信息

5.给核心交换S2配置turn链路与下面的接入交换机S1进行关联
[s2]int g0/0/1
[s2-GigabitEthernet0/0/1]p l t
[s2-GigabitEthernet0/0/1]p t a v a
[s2-GigabitEthernet0/0/1]q

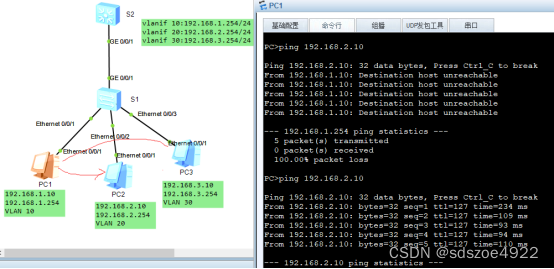

6.测试网络的连通性

小结：利用三层交换技术实现了不同vlan间的通信需求解决方案实现。
