创新项目实训

任务

已经实现了根据用户的分析行为，为用户推荐网页的功能，为了实现网页数据的可视化（当然仅仅是针对有文本的网页，多媒体类型的技术有限），决定采用思维导图的方式对网页中的文本进行可视化展示。

jsmind

jsMind 是一个显示/编辑思维导图的纯 javascript 类库，其基于 html5 canvas 和 svg 进行设计。jsMind 以 BSD 协议开源，在此基础上你可以在你的项目上任意使用。——引自官网

详细信息请参考官网
安装jsmind——npm install jsmind

使用流程

在文件中引入样式等信息

  //jsmind绘制流程图
  import 'jsmind/style/jsmind.css'
  import jsMind from 'jsmind/js-legacy/jsmind.js'

创建容器，本项目使用的在el-dialog中展示。

    <el-dialog
      title="提示"
      :visible.sync="dialogVisible"
      width="80%"
      >
      //jsmind容器
      <div v-if="aiCompleted" id="jsmind_container" style="width:1200px;height: 400px;"></div>
      //后端信息生成之前，采用el-empty空状态
      <div v-if="!aiCompleted">
        <el-empty description="首次生成中,请耐心等待~"></el-empty>
      </div>
      <span slot="footer" class="dialog-footer">
        <el-button type="primary" @click="closeDialog()">关 闭</el-button>
      </span>
    </el-dialog>

设置三个对象，分别是jsmind实例，mind数据以及jmoptions设置

data(){
	return{
		jm:null,//思维导图的实例
		//mind示例
		mind:{
		/* 元数据，定义思维导图的名称、作者、版本等信息 */
		   "meta":{
		       "name":"example",
		       "author": 'jsmind',
		   },
		    /* 数据格式声明 */
		    "format":"node_array",
		    /* 数据内容 */
		    "data":[
		        {"id":"root", "isroot":true, "topic":"jsMind"},
		        {"id":"easy", "parentid":"root", "topic":"Easy", "direction":"left"},
		        {"id":"easy1", "parentid":"easy", "topic":"Easy to show"},
		        {"id":"easy2", "parentid":"easy", "topic":"Easy to edit"},
		        {"id":"easy3", "parentid":"easy", "topic":"Easy to store"},
		        {"id":"easy4", "parentid":"easy", "topic":"Easy to embed"},
		        {"id":"open", "parentid":"root", "topic":"Open Source", "expanded":false, "direction":"right"},
		        {"id":"open1", "parentid":"open", "topic":"on GitHub"},
		        {"id":"open2", "parentid":"open", "topic":"BSD License"},
		        {"id":"powerful", "parentid":"root", "topic":"Powerful", "direction":"right"},
		        {"id":"powerful1", "parentid":"powerful", "topic":"Base on Javascript"},
		        {"id":"powerful2", "parentid":"powerful", "topic":"Base on HTML5"},
		        {"id":"powerful3", "parentid":"powerful", "topic":"Depends on you"},
		    ]
		        },
		//思维导图的设置
        jmoptions:{                   // options 将在下一章中详细介绍
        container:'jsmind_container', // [必选] 容器的ID，或者为容器的对象
        editable:true,                // [可选] 是否启用编辑
        theme:'greensea'                // [可选] 主题
        },
	}
}

jsmind的初始化

      initjsMind() {
      	//创建新的实例
        this.jm = new jsMind(this.jmoptions);
        //展示数据
        this.jm.show(this.mind);
      },

jsmind的销毁。如果不销毁的话，每次打开dialog都会导致又多出来一个思维导图，以此类推，无穷尽也… 没有找到官方的销毁方法，所以下面的方法可能会比较暴力。

       closeDialog(){
       //删除
        if(this.jm){
          delete this.jm;
        }
        //注意是jsmind容器的父容器
        const container = document.getElementById('jsmind_container');
        while (container.firstChild) {
            container.removeChild(container.firstChild);
        }
        //关闭图表
        this.dialogVisible=false
      },

注意事项，有时候需要异步操作，即需要等待DOM挂载完毕后，才能进行jsmind的渲染

//方式1
await this.$nextTick()
this.initjsMind()
//方式2
setTimeout(()=>{
		        this.initjsMind()
		        },500)

关于jsmind的其他内容
- 数据格式：jsMind 支持三种数据格式，分别是 node_tree、node_array 和 freemind 格式。jsMind 可以加载其中任一种格式，也能将数据导出为任一种格式。请参考官方文档
  - node_tree
  - freemind
- 主题：jsMind 默认提供了 15 种主题，你可以访问功能示例页面浏览这些主题。
- 样式：能够对节点背景颜色，节点文本，节点文字字体等多种元素设置样式。

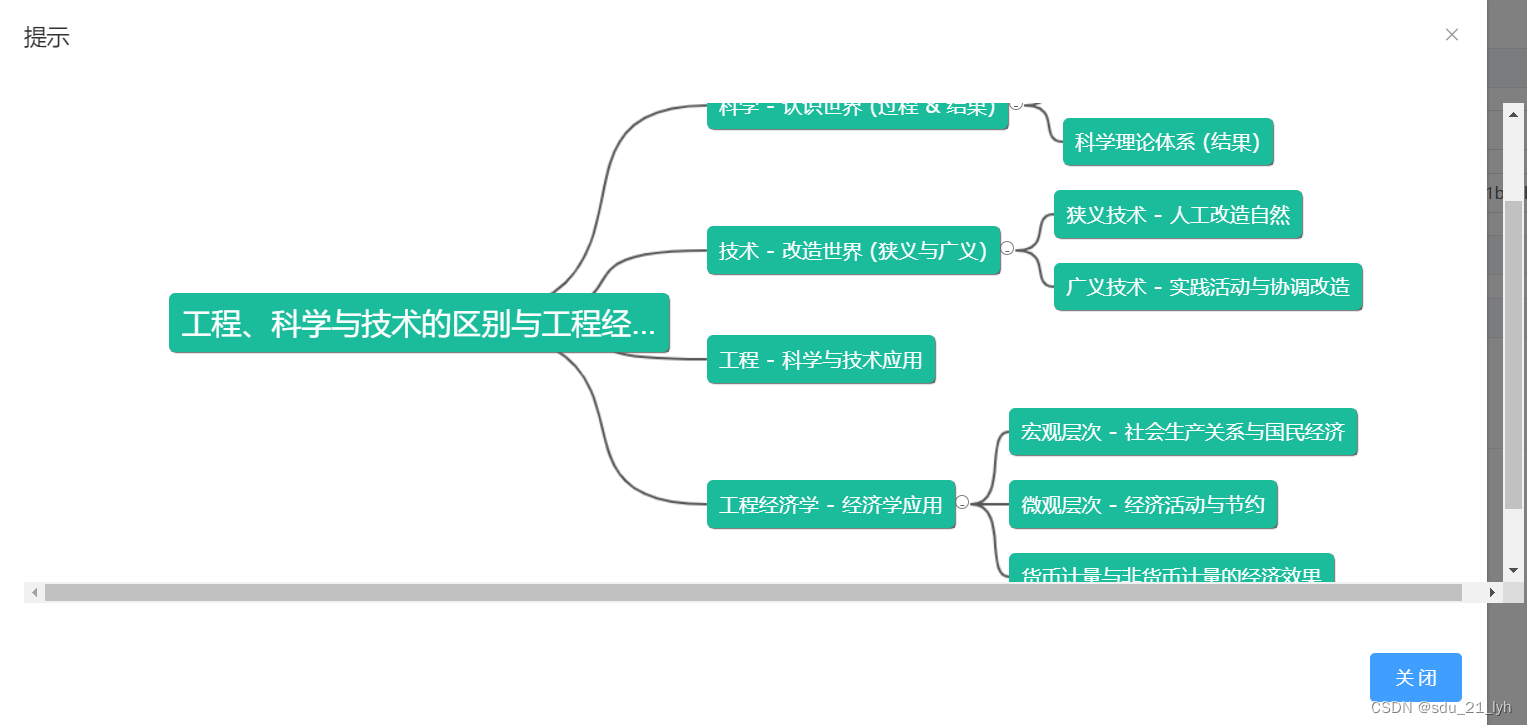

贴个图

后端实现

分析jsmind的mind元素的基本结构，提取出一个基本的模版；结合通过爬虫提取到的网页信息。将二者让AI进行加工处理，得到我们需要的结构化数据的文本形式。
通过正则表达式对文本进行过滤，如去除不需要的注释等干扰信息。
通过使用JSON.parse()获得能够使用的JSON格式的数据。

传送给前端，进行渲染。

@PostMapping("/analyse/jsonData")
    public DataResponse analyseJsonData(@RequestBody DataRequest dataRequest)throws NoApiKeyException, InputRequiredException{
        String rawJson=dataRequest.getString("rawJson");
//        String rawJson="[  \n" +
//                "  {\"A\": \"省份\", \"B\": \"GDP\"},  \n" +
//                "  {\"A\": \"山东\", \"B\": 10},  \n" +
//                "  {\"A\": \"河南\", \"B\": 20},  \n" +
//                "  {\"A\": \"陕西\", \"B\": 50},  \n" +
//                "  {\"A\": \"山西\", \"B\": 15},  \n" +
//                "  {\"A\": \"福建\", \"B\": 100},  \n" +
//                "  {\"A\": \"河北\", \"B\": 60},  \n" +
//                "  {\"A\": \"宁夏\", \"B\": 200},  \n" +
//                "  {\"A\": \"甘肃\", \"B\": 10}  \n" +
//                "]";
        String need=dataRequest.getString("need");
        String message="";
        message="原始JSON如下：\n"+rawJson+"\n";
        message=message+"需求如下：\n"+need+"\n";
        //AI生成结构化数据的文本形式
        String result=genJsonData(message);
        //进行切分初步过滤
        int startIndex = result.indexOf('[') ; // 获取"json"后一个字符的位置
        int endIndex = result.lastIndexOf(']')+1;
        result=result.substring(startIndex,endIndex);
        System.out.println(result);
        return CommonMethod.getReturnData(200,result,"ok");

//分析网页
      async handleUrl(data){
        var tempUrl=null
        getRecommendByUrl({data:{url:data.url}}).then(response=>{
          this.dialogVisible=true
          tempUrl=response.data
        })
        setTimeout(()=>{
          console.log(tempUrl)
          if(tempUrl.urldata==null){
          analyseJsMind({data:{url:data.url}}).then(response=>{
          if(response.code==200){
        this.aiCompleted=true
        //对后端传来的数据进行过滤
        var cleanedData=response.data
        cleanedData = cleanedData.replace(/\/\/.*$/gm, '');
        cleanedData = cleanedData.replace(/^\s*\n*\"|\"\n*\s*$/g, '');
        cleanedData = cleanedData.replace(/\s+/g, ' ');
        cleanedData = cleanedData.replace(/javascript/g,'');
        cleanedData = cleanedData.replace(/\`{3}/g, '');
        cleanedData = cleanedData.replace(/;.*$/, ';')
        //文本JSON化
        this.mind=JSON.parse(cleanedData)
        //初始化jsmind
        setTimeout(()=>{
        this.initjsMind()
        },500)
          }else{
            this.$message({
          message: '警告哦，网页内容为空！',
          type: 'warning'
        });
          }
        })
        }else{
        this.aiCompleted=true
        var cleanedData=tempUrl.urldata
        cleanedData = cleanedData.replace(/\/\/.*$/gm, '');
        cleanedData = cleanedData.replace(/^\s*\n*\"|\"\n*\s*$/g, '');
        cleanedData = cleanedData.replace(/\s+/g, ' ');
        cleanedData = cleanedData.replace(/javascript/g,'');
        cleanedData = cleanedData.replace(/\`{3}/g, '');
        cleanedData = cleanedData.replace(/;.*$/, ';')
        this.mind=JSON.parse(cleanedData)
        setTimeout(()=>{
        this.initjsMind()
        },500)
        }
        },1000)

      },
