推荐一款免费集网络拓扑图、UML、流程图、E-R图、时序图、组织架构图等一体的工具（非常好用）

一、Drawio简介

支持画网络拓扑图的免费开源的工具其实并不多，有幸在Github上找到一款开源免费工具Drawio。Drawio不仅支持网络拓扑图绘制，还包括了一些常见的流程图、实体关系图、时序图、组织结构图、E-R图等，非常丰富，形式多样，功能很强大，且提供示例模板。

二、案例展示

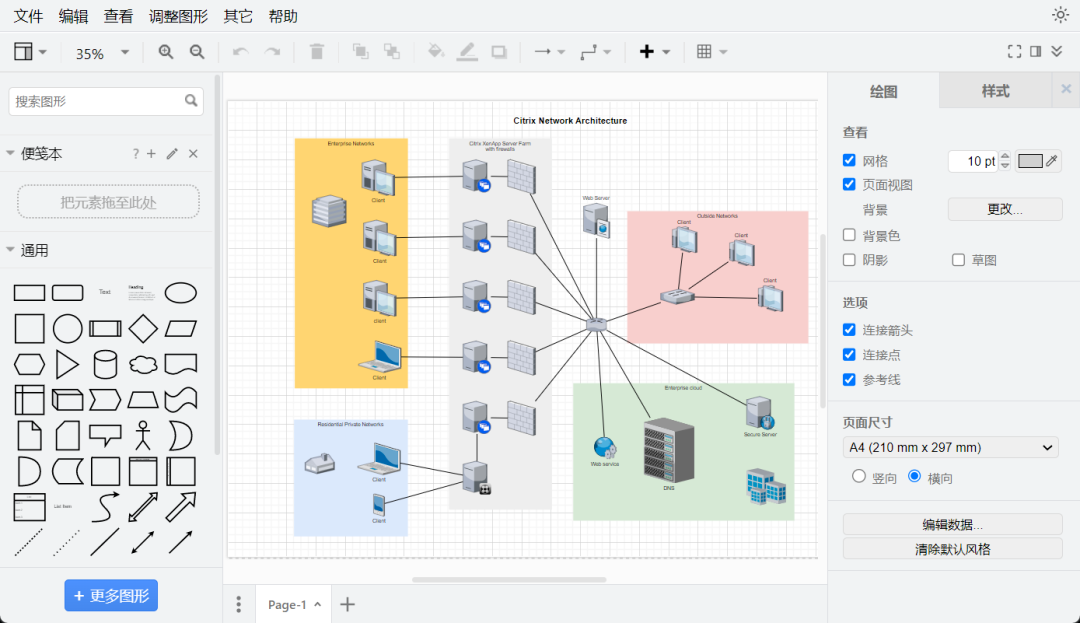

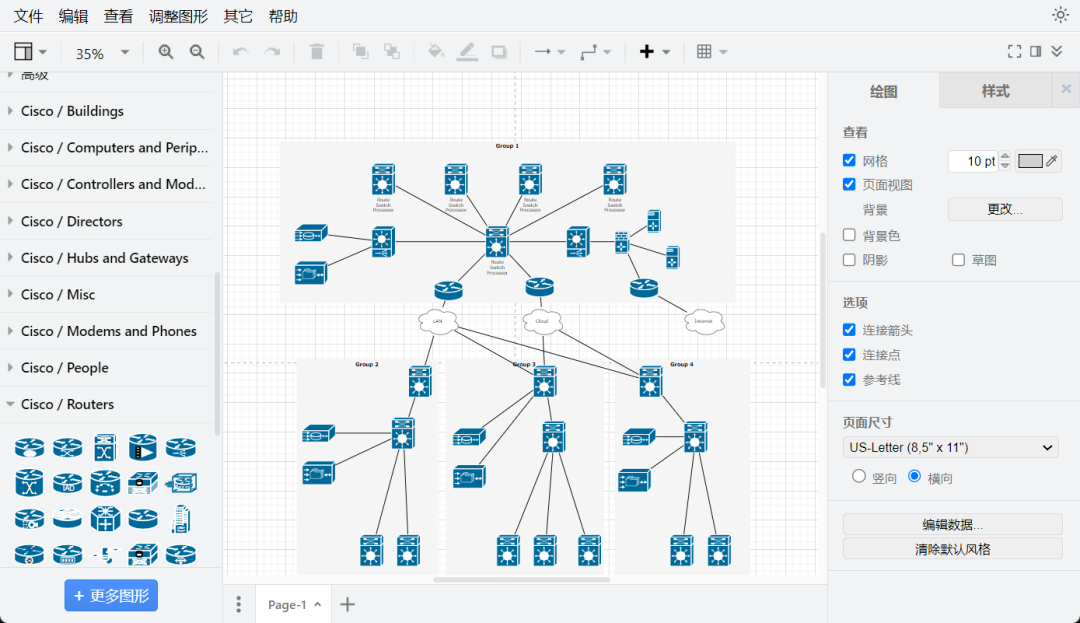

网络拓扑图

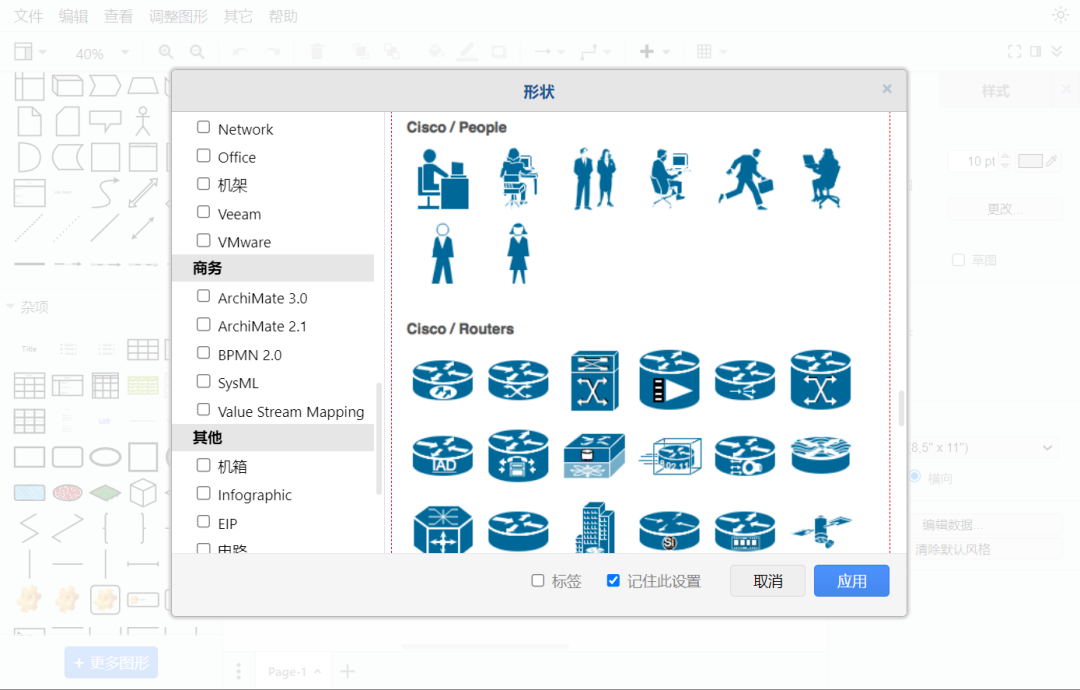

网络拓扑图，比较重要的是其中的设备图标，这些图标在drawio中均已集成，其中包括思科、VMware、AWS、Citrix、IBM、Azure、机架、机箱等图标，可以说应有尽有。

流程图

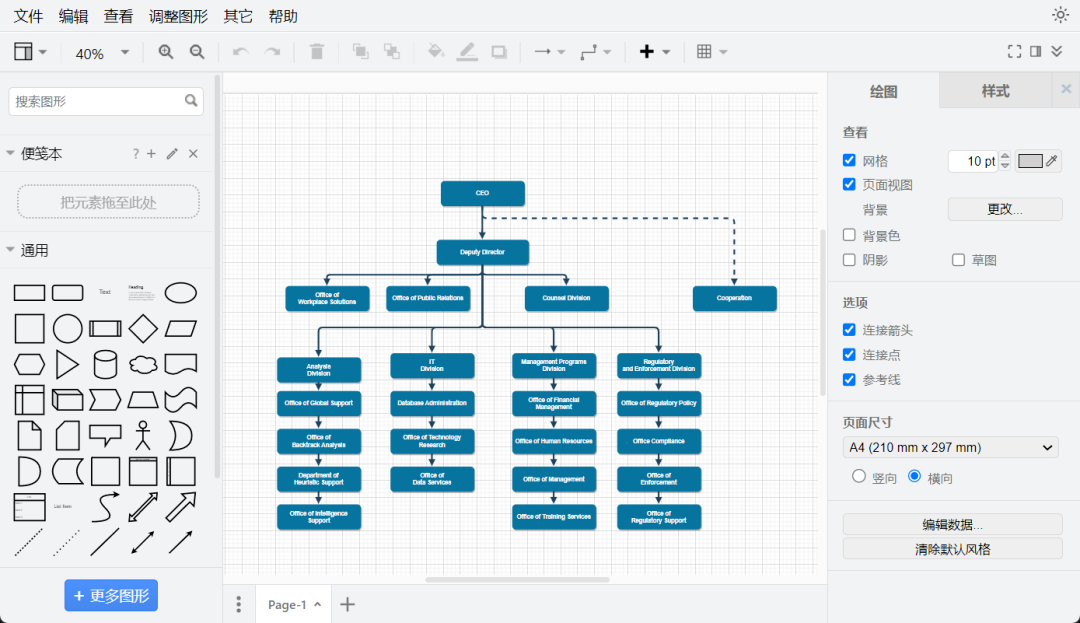

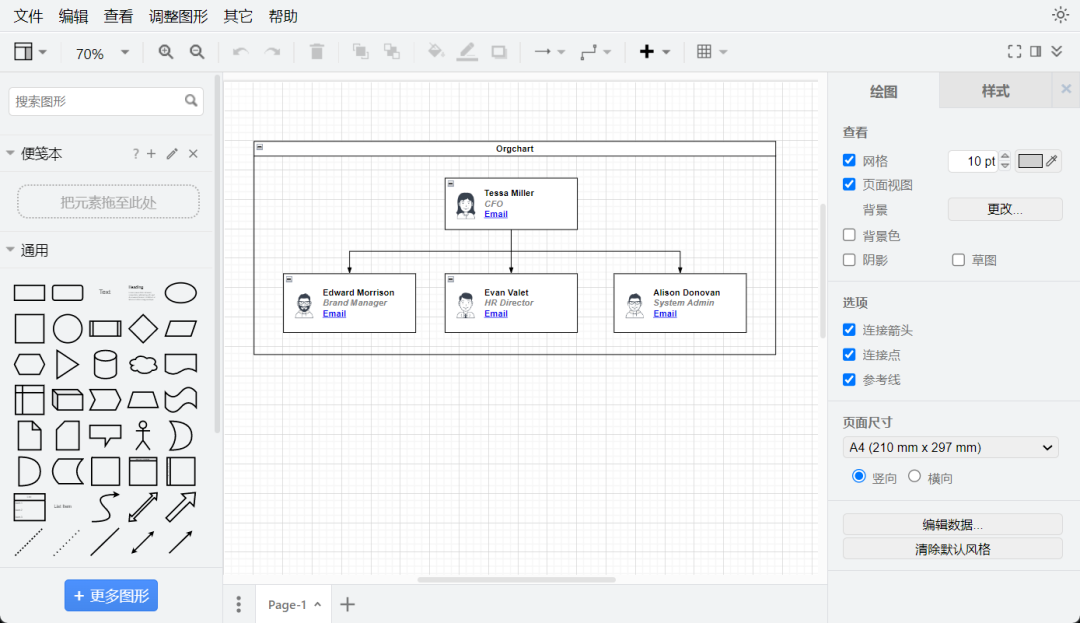

组织架构图

E-R图

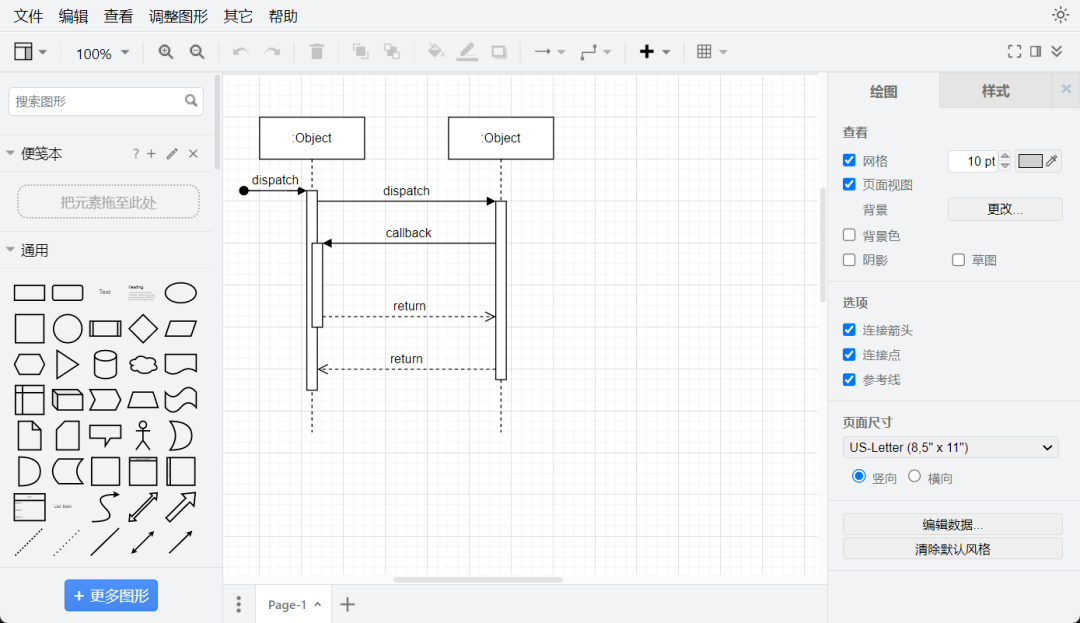

时序图

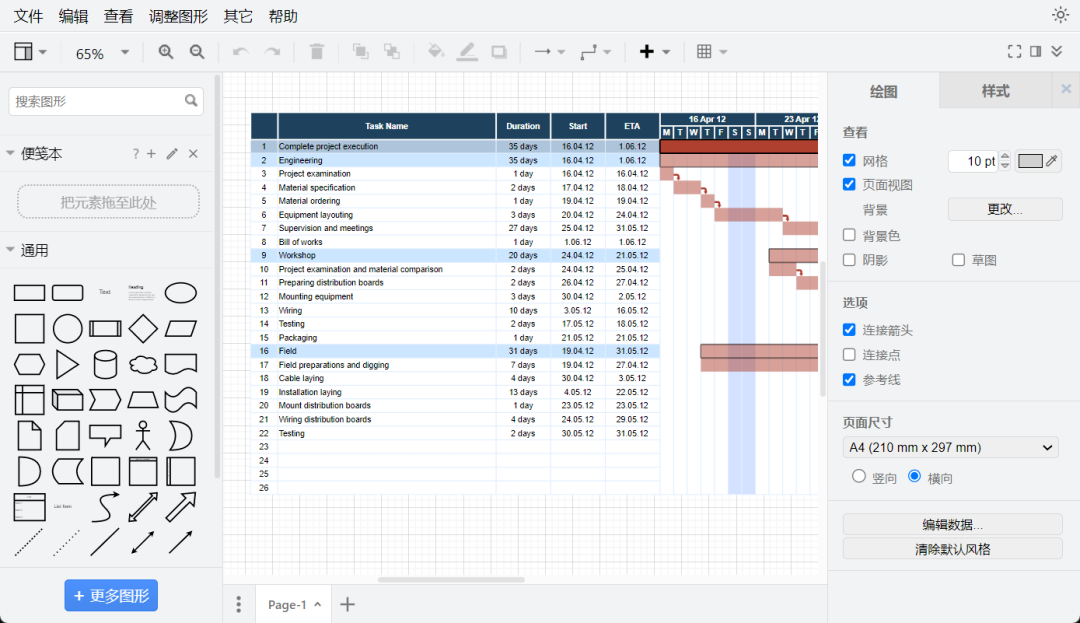

甘特图

图表

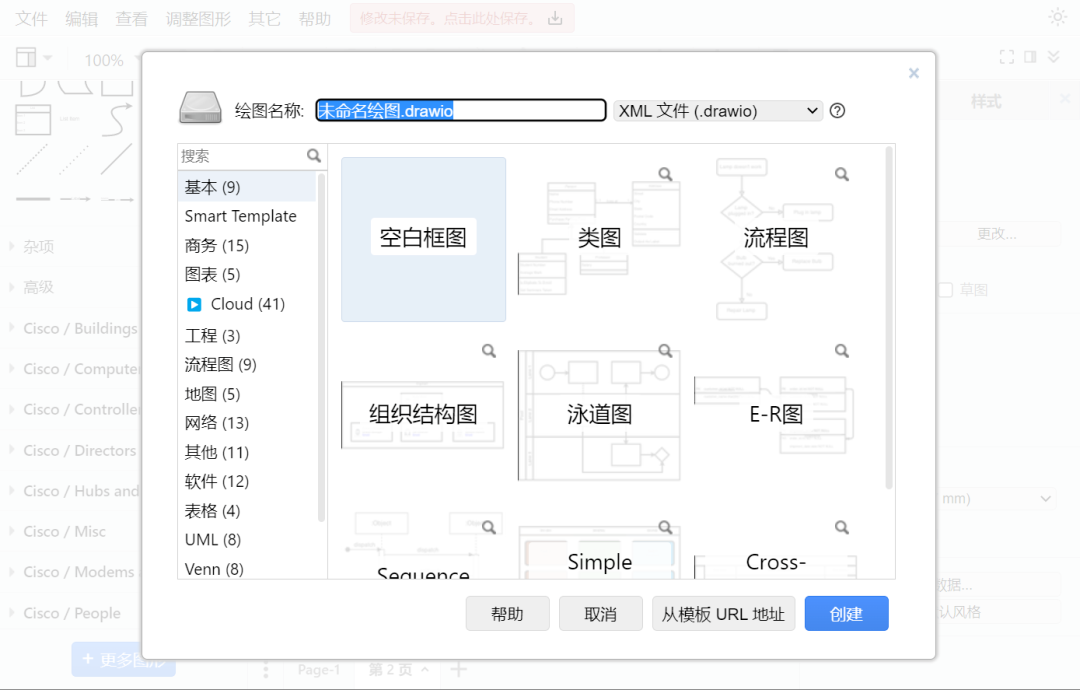

以上列举的只是其中一部分，Drawio还支持更多功能，更多功能可自行体验Drawio在线工具。

三、如何使用Drawio在线工具

Drawio在线工具地址(浏览器访问即可使用)：

https://app.diagrams.net

Drawio在线工具是由国外的开发者开发、维护的，在此非常感谢Drawio作者的无私奉献、开源。

Drawio Github项目地址（有兴趣的开发同学可以用来部署到自己的项目中）：

https://github.com/jgraph/drawio
