首发日期 2024-05-10, 以下为原文内容:

穷 (x1), 给老公买了个很便宜的机械键盘. 经过大半年的高强度使用, 其中一个按键坏了. 穷 (x2), 没钱再买一个新的了, 于是: 拆开键盘, 用电烙铁把损坏的轴焊下来, 再焊一个新的轴上去, 装好 ~~ 然后键盘就满血复活啦 !

1 机械键盘结构与工作原理简介

根据按键的工作方式分类, 常见的键盘有: 薄膜键盘, 机械键盘, 静电容键盘. 其中薄膜键盘使用两张塑料薄膜, 机械键盘每个按键使用一个机械开关 (轴).

至于静电容嘛 … . 众所周知, 近距离的两块导体之间, 会形成一个电容. 距离越近电容量就越大, 所以可以根据电容的变化, 来检测按键的上下移动.
在这里插入图片描述

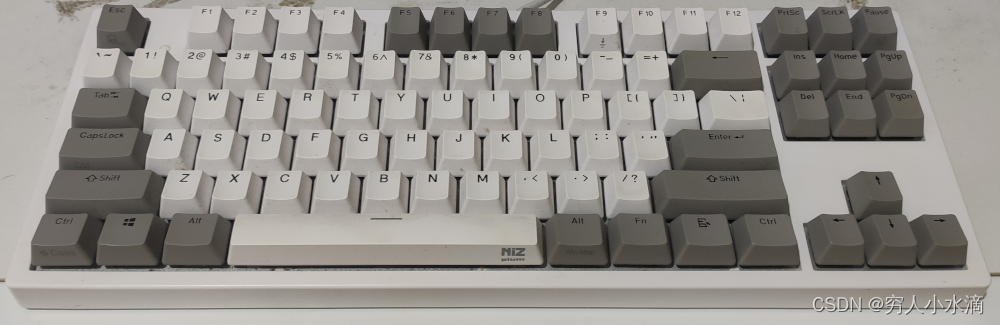

图片: 3 年前花 600 元买的静电容键盘, 当时现在的老公还只是男朋友 … .

咳咳, 静电容键盘适合用来养老, 享受退休后的幸福晚年生活, 少年, 你值得拥有 (误

1.1 薄膜键盘

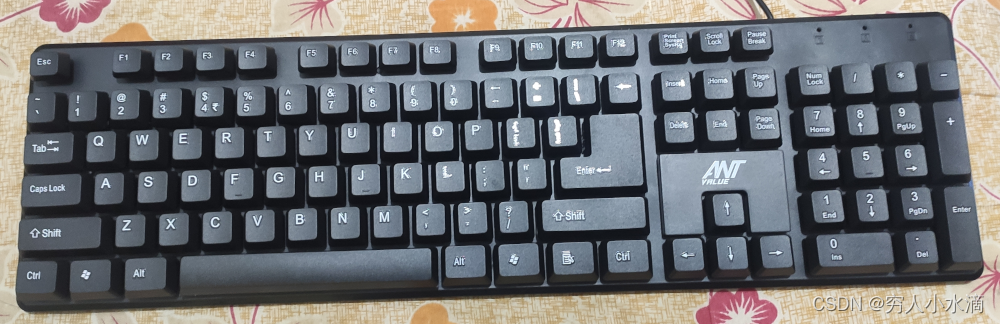

最常见的计算机键盘有 104 个按键, 如图:
在这里插入图片描述

最早的计算机键盘其实是机械键盘, 但是可能因为机械键盘太贵了, 后来又出现了薄膜键盘.
在这里插入图片描述

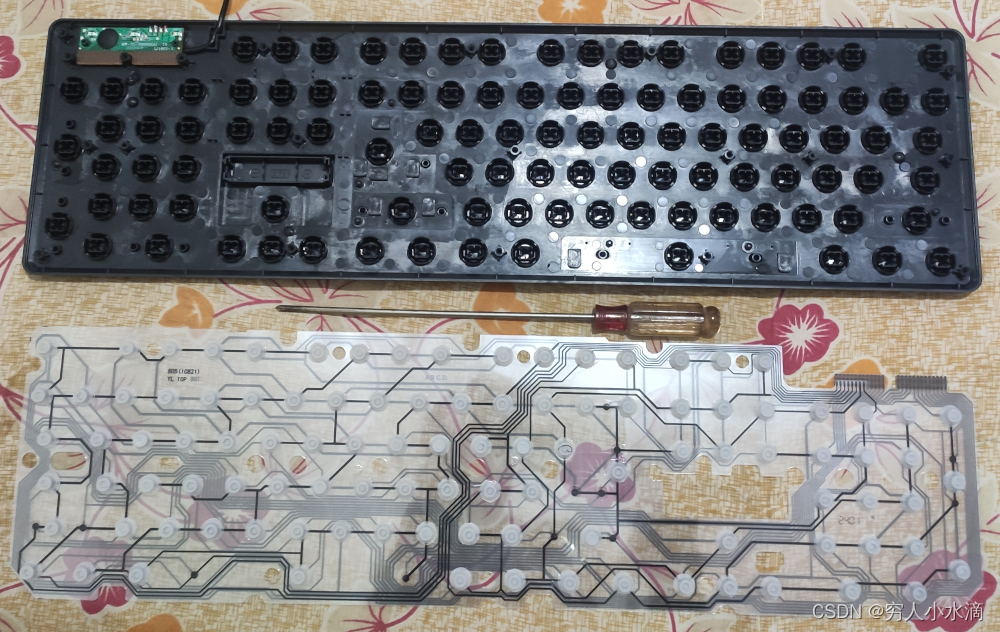

拧下键盘背面的所有螺丝, 就能把薄膜键盘拆开, 看到内部结构.
在这里插入图片描述

薄膜键盘的主要结构就是两张塑料薄膜, 上面印刷了一些导电线路, 以及橡胶材质的弹簧结构 (皮碗), 用于按键回弹.
在这里插入图片描述

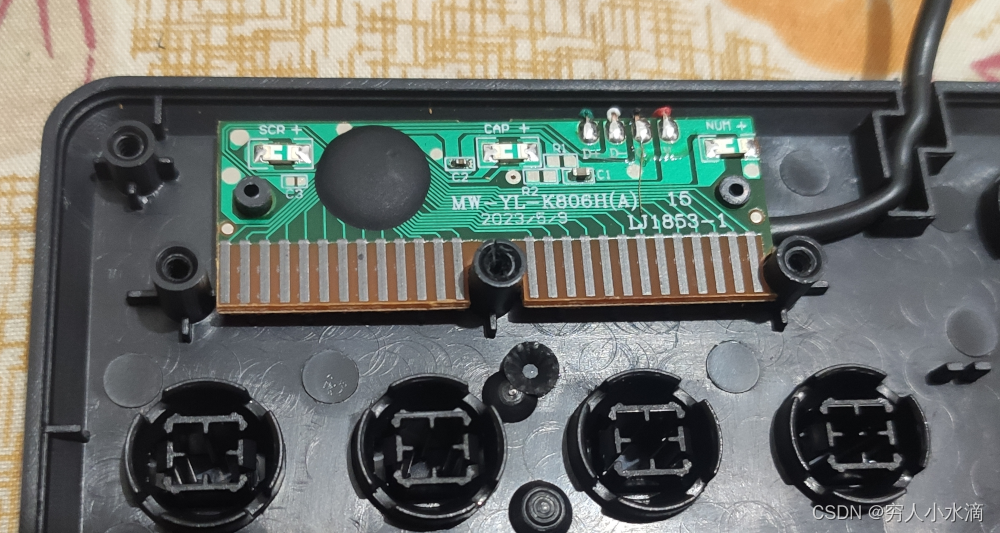

只有一块非常小巧的电路板 (PCB), 以及异常经典的 “牛屎封装” 芯片 (图中的黑色圆形凸起).

所以, 薄膜键盘可以非常便宜. 比如图中这个, 淘宝只要 20 元.

对穷人来说, 便宜, 能用, 就是好 !!

1.2 机械键盘

机械键盘的结构稍微复杂一些, 最上面的一层是键帽, 可以直接用力拔下来的 (大力出奇迹 ~ )
在这里插入图片描述

图中这个是一个很便宜的机械键盘.
在这里插入图片描述
图片来源: 淘宝 app 截图.

这是一盆键帽, 一共 104 个.

把正面的螺丝拧掉, 就能把键盘拆开, 后面的外壳部分只是一块塑料, 没啥好看的.

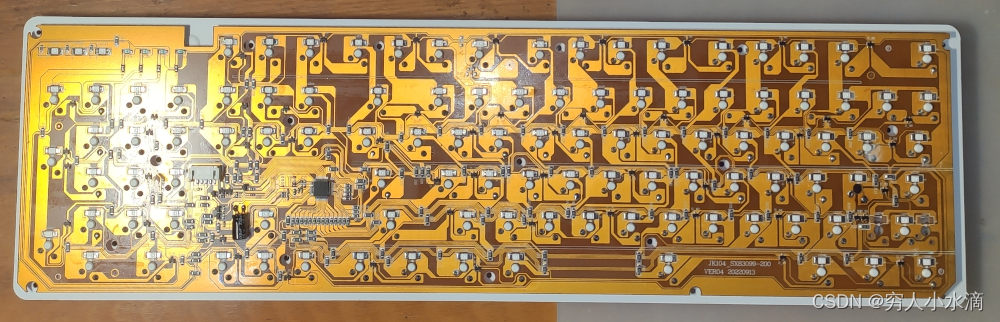

重要的是这一大块印刷电路板 (PCB):

可以看到, 机械键盘里面有一整块键盘这么大的电路板 !
在这里插入图片描述

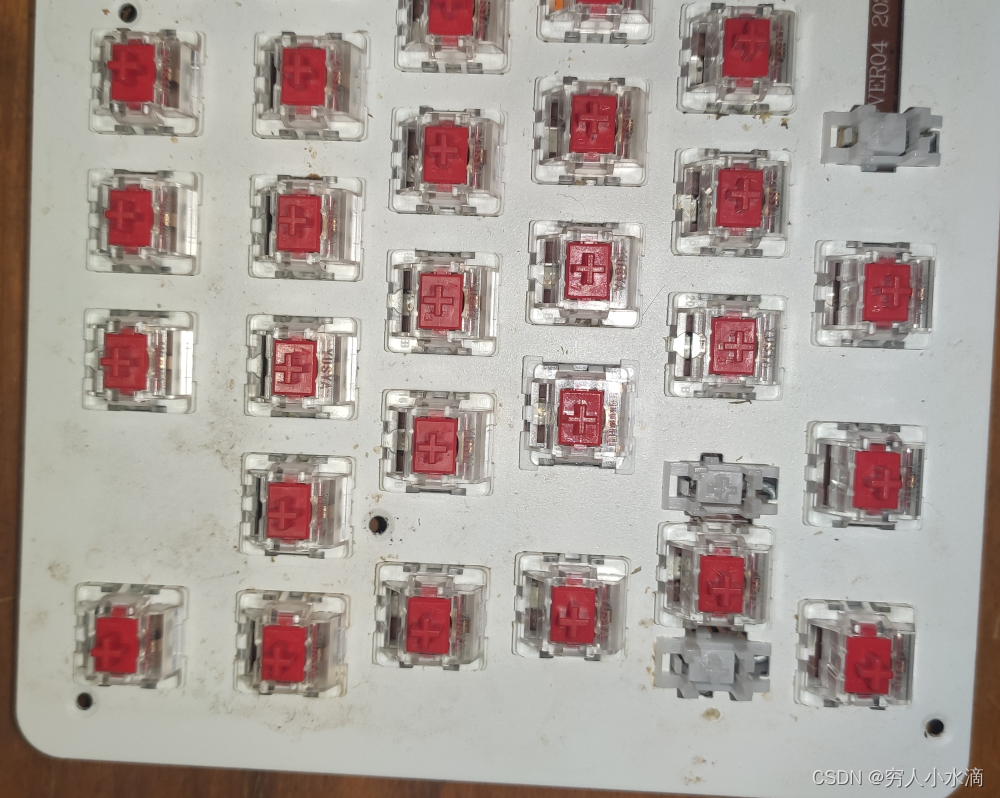

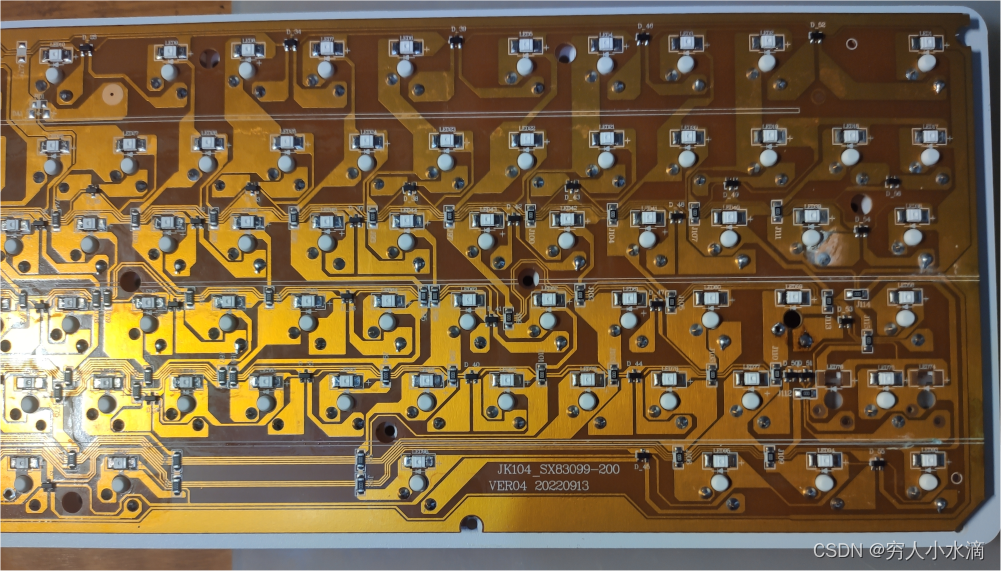

电路板局部特写. 电路板上主要焊接着轴体, 也就是每个按键对应的机械开关. 所以, 机械键盘的成本必然不便宜.

一些更高端的机械键盘, 轴也是能拔下来的, 可以很方便的换轴. 但是这里的键盘只是一个便宜货, 所以就是直接焊上去的.
在这里插入图片描述

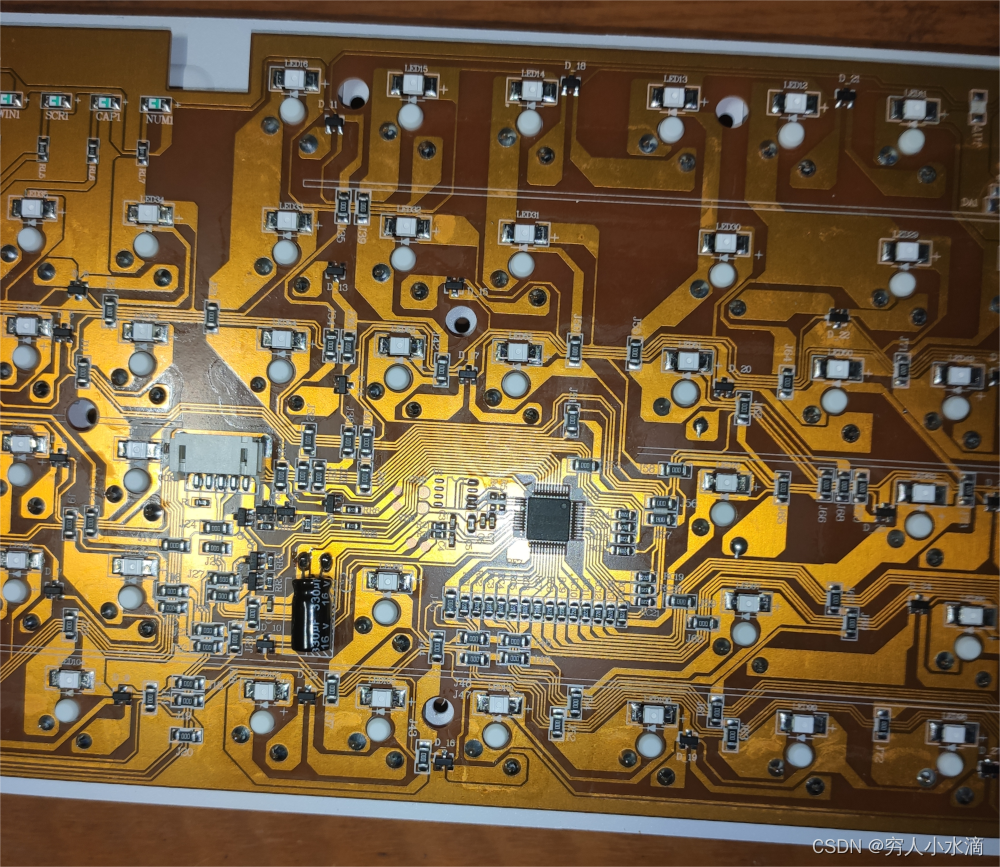

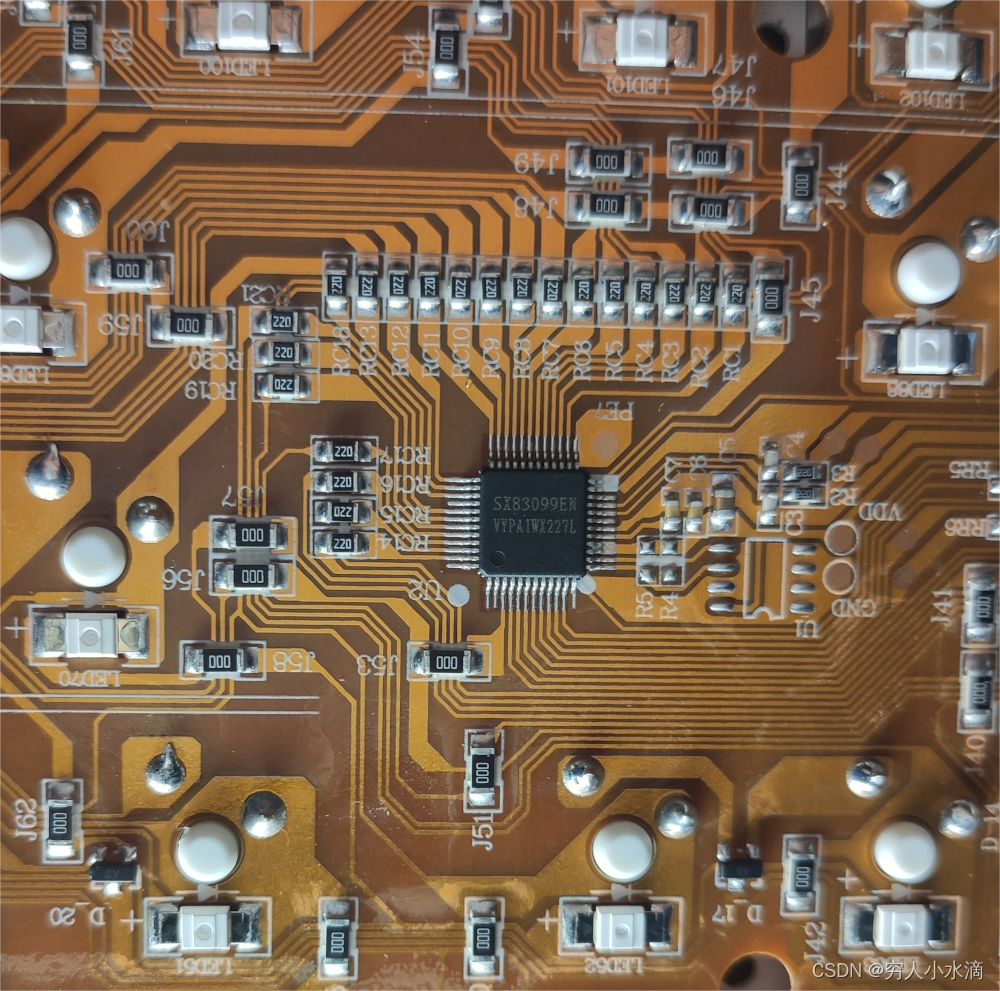

这部分是控制电路, 左侧的 5 针白色插座连接 USB 数据线, 右侧是一个 LQFP48 封装的芯片, 应该是一个单片机 (MCU).

芯片丝印为: SX83099EN VYPA1WX227L

这可能是一个专用于键盘的型号.

机械键盘的轴有很多种, 通常以颜色区分, 比如青轴, 黑轴, 红轴等. 不同的轴手感不同, 也就是压力行程曲线不同, 按下按键时手指受到的力反馈有区别.

其中最经典的就是青轴和黑轴, 别的各种轴基本就是在这两个的基础上修改而来的. 青轴具有 段落感, 按键按下会有 “咔哒” 响声以及力反馈, 所以青轴的噪声比较大. 黑轴直上直下, 没有段落感, 适合游戏场景. 红轴类似黑轴, 也是直上直下, 但是按键力度较小, 手指不容易累, 也比较安静.
在这里插入图片描述

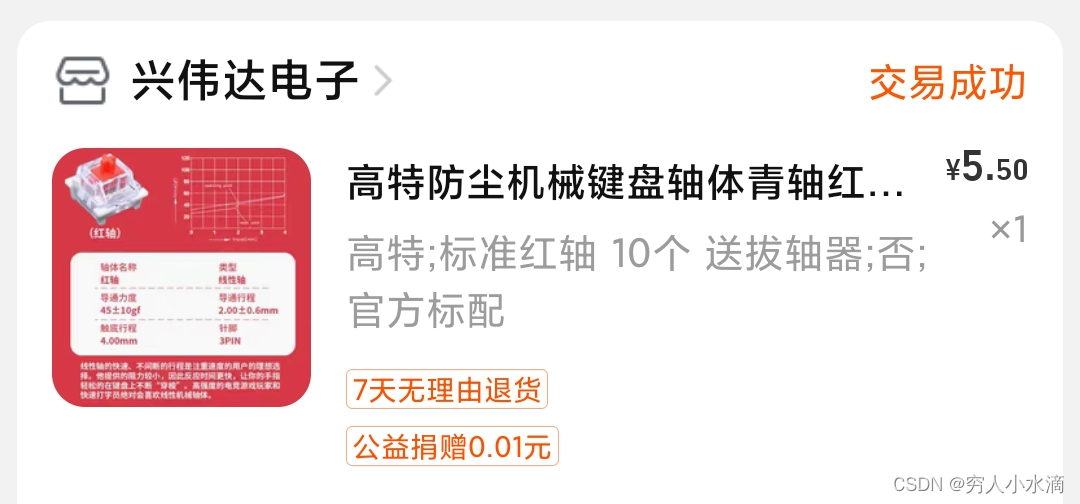

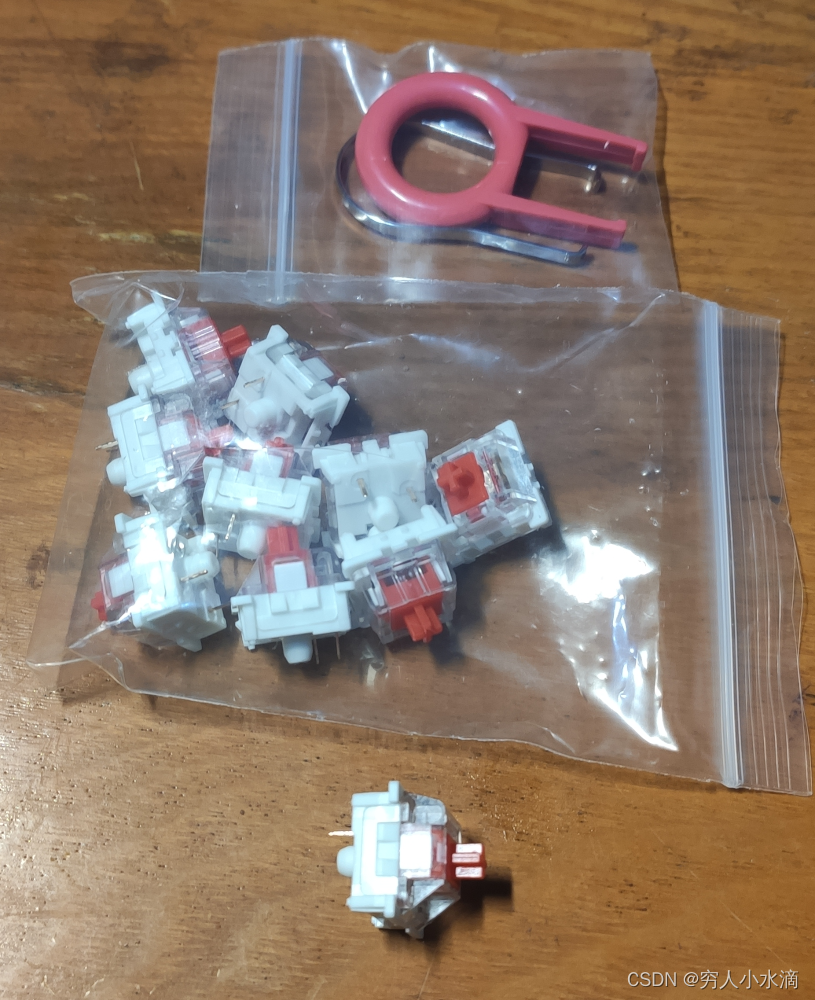

这是窝在淘宝买的红轴, 10 个 (包邮).

卖家贴心的赠送了拔键器 (拔轴器), 好评 !

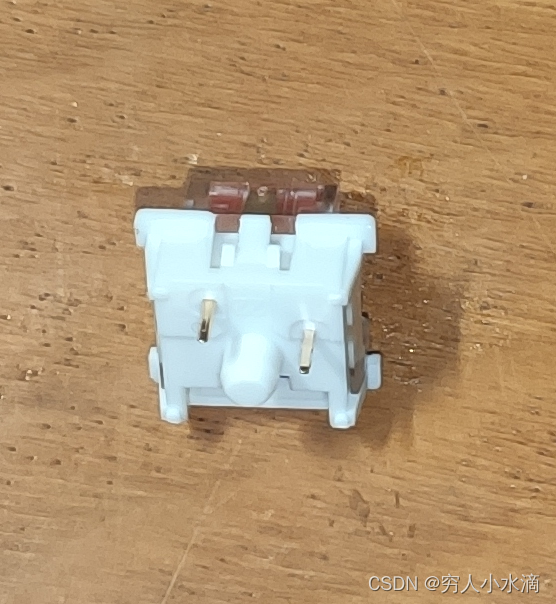

这种外形的轴一般被称为 “三脚”: 中间的圆柱凸起用于定位孔, 另外两个是轴的引脚.

机械键盘的轴就是一个开关, 窝们可以使用万用表的欧姆档来测量:
在这里插入图片描述

平时轴的开关断开, 电阻为无穷大.
在这里插入图片描述

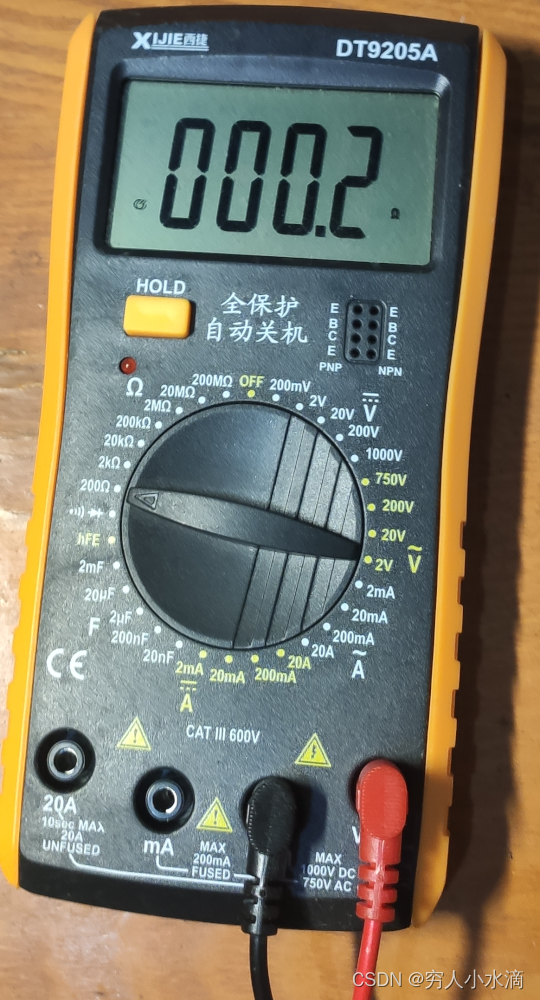

按键按下时, 轴的开关闭合, 电阻接近 0 (测量有误差).

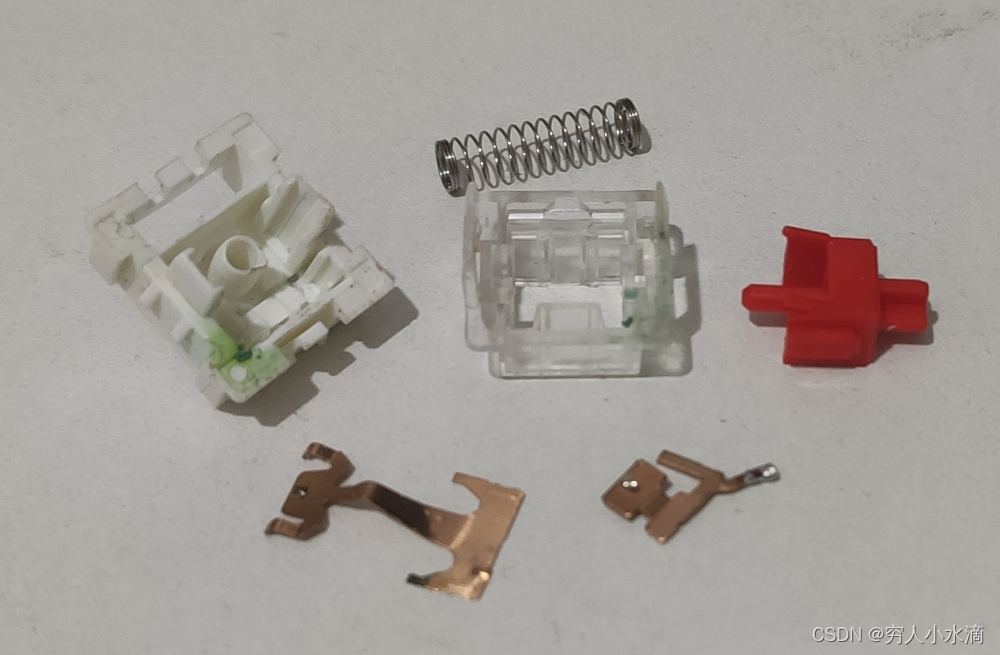

把一个轴拆开后可以看到, 由这些零件组成. 主要部分是俩金属片和一个弹簧, 金属片上有专用的触点结构.

2 使用电烙铁焊接更换轴体

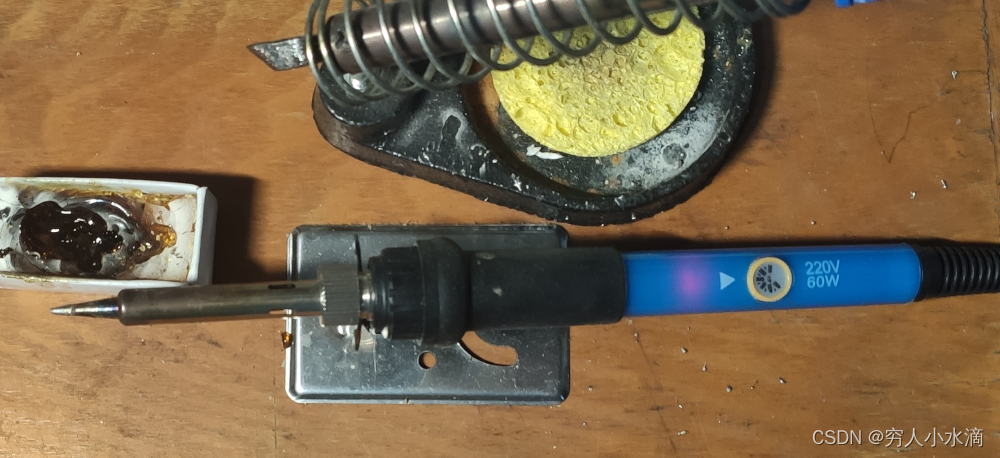

电烙铁, 启动 !
在这里插入图片描述

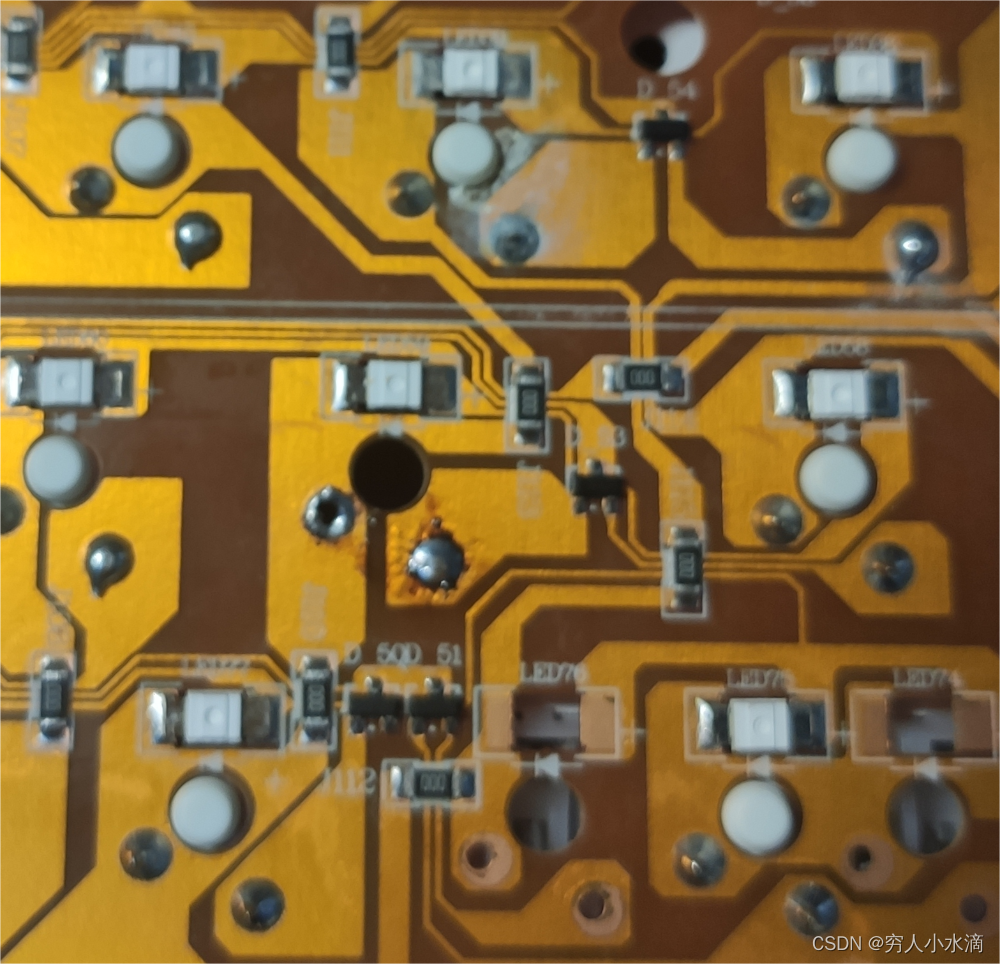

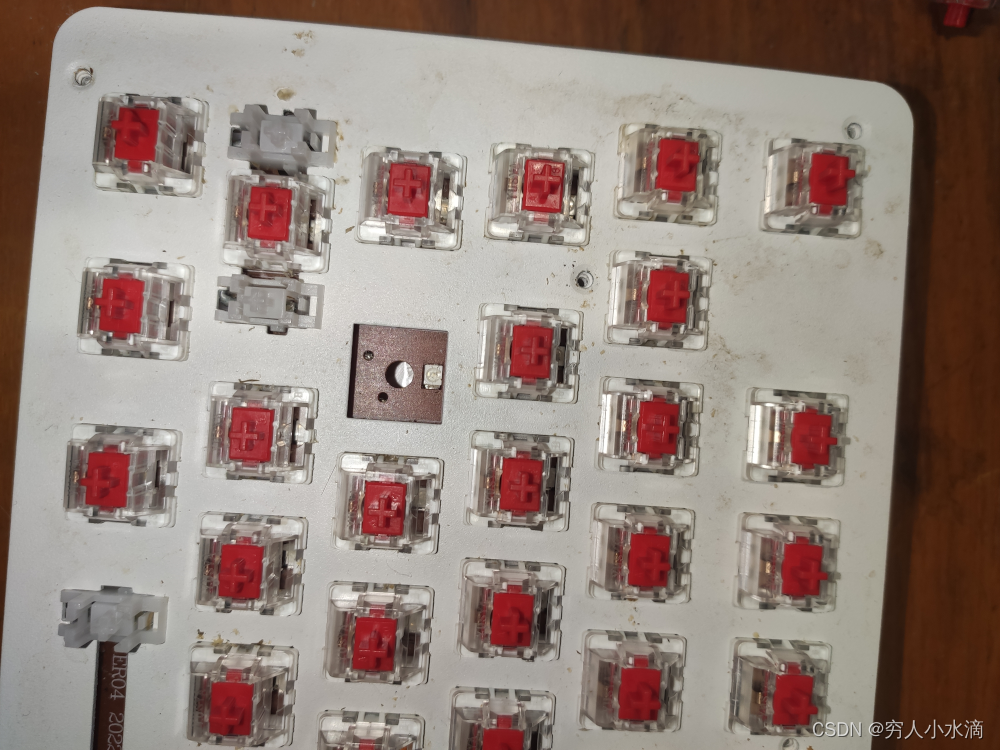

之前损坏的按键的轴已经被焊下来了:

反面 (PCB):

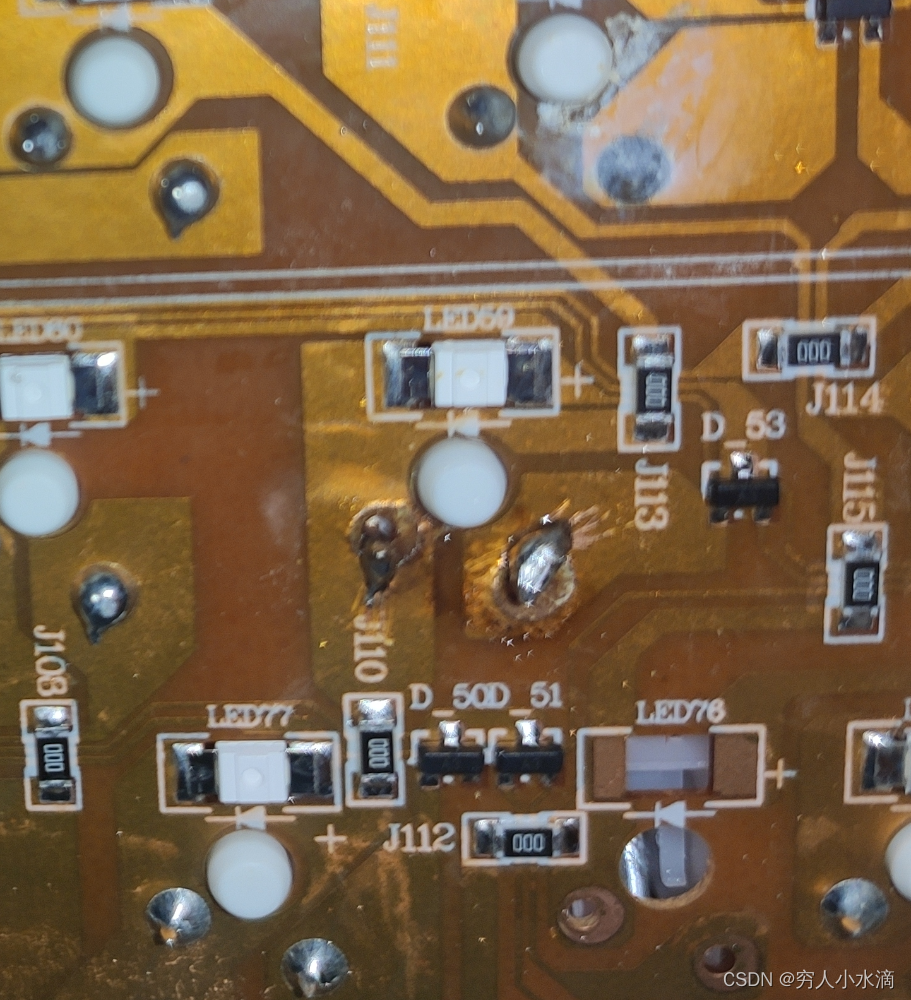

焊上新的轴:

焊的不好, 抱歉.

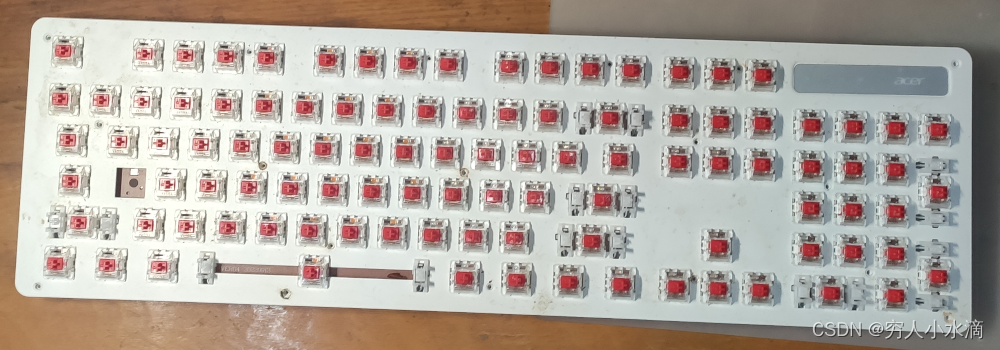

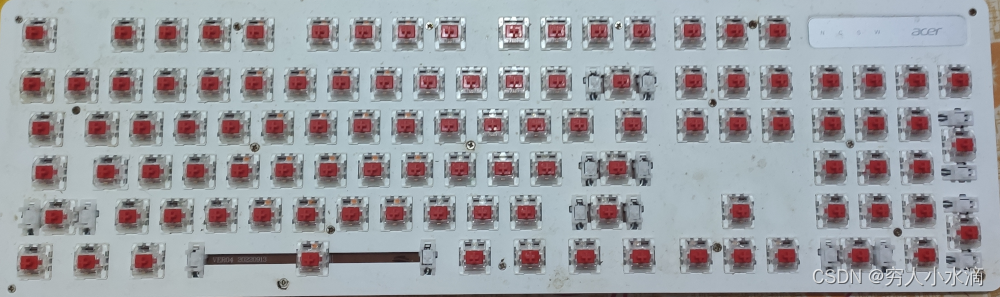

哈哈, 能看出来哪个是新的轴嘛 ?

最后, 无奖竞猜: 聪明的读者, 请问损坏的按键是哪个 ?

3 装好并测试

在这里插入图片描述
连接 USB 数据线.

成功点亮 !

拧上所有螺丝, 就大功告成啦 ~

测试键盘按键的一种方法 (ArchLinux):

> lsusb

省略部分结果

Bus 001 Device 030: ID 1a2c:4fe8 China Resource Semico Co., Ltd USB Keyboard

使用 lsusb 命令找到对应的 USB 键盘.

> ls -l /dev/input/by-id

省略部分结果

lrwxrwxrwx 1 root root 10  5月10日 01:24 usb-SEMICO_USB_Keyboard-event-if01 -> ../event22
lrwxrwxrwx 1 root root 10  5月10日 01:24 usb-SEMICO_USB_Keyboard-event-kbd -> ../event20
lrwxrwxrwx 1 root root 10  5月10日 01:24 usb-SEMICO_USB_Keyboard-if01-event-kbd -> ../event23

找到键盘对应的事件源 /dev/input/event20.

> evtest /dev/input/event20
Input driver version is 1.0.1
Input device ID: bus 0x3 vendor 0x1a2c product 0x4fe8 version 0x110
Input device name: "SEMICO USB Keyboard"
Supported events:
  Event type 0 (EV_SYN)
  Event type 1 (EV_KEY)
    Event code 1 (KEY_ESC)
    Event code 2 (KEY_1)
    Event code 3 (KEY_2)
    Event code 4 (KEY_3)
    Event code 5 (KEY_4)
    Event code 6 (KEY_5)
    Event code 7 (KEY_6)
    Event code 8 (KEY_7)
    Event code 9 (KEY_8)
    Event code 10 (KEY_9)
    Event code 11 (KEY_0)
    Event code 12 (KEY_MINUS)
    Event code 13 (KEY_EQUAL)
    Event code 14 (KEY_BACKSPACE)
    Event code 15 (KEY_TAB)
    Event code 16 (KEY_Q)
    Event code 17 (KEY_W)
    Event code 18 (KEY_E)
    Event code 19 (KEY_R)
    Event code 20 (KEY_T)
    Event code 21 (KEY_Y)
    Event code 22 (KEY_U)
    Event code 23 (KEY_I)
    Event code 24 (KEY_O)
    Event code 25 (KEY_P)
    Event code 26 (KEY_LEFTBRACE)
    Event code 27 (KEY_RIGHTBRACE)
    Event code 28 (KEY_ENTER)
    Event code 29 (KEY_LEFTCTRL)
    Event code 30 (KEY_A)
    Event code 31 (KEY_S)
    Event code 32 (KEY_D)
    Event code 33 (KEY_F)
    Event code 34 (KEY_G)
    Event code 35 (KEY_H)
    Event code 36 (KEY_J)
    Event code 37 (KEY_K)
    Event code 38 (KEY_L)
    Event code 39 (KEY_SEMICOLON)
    Event code 40 (KEY_APOSTROPHE)
    Event code 41 (KEY_GRAVE)
    Event code 42 (KEY_LEFTSHIFT)
    Event code 43 (KEY_BACKSLASH)
    Event code 44 (KEY_Z)
    Event code 45 (KEY_X)
    Event code 46 (KEY_C)
    Event code 47 (KEY_V)
    Event code 48 (KEY_B)
    Event code 49 (KEY_N)
    Event code 50 (KEY_M)
    Event code 51 (KEY_COMMA)
    Event code 52 (KEY_DOT)
    Event code 53 (KEY_SLASH)
    Event code 54 (KEY_RIGHTSHIFT)
    Event code 55 (KEY_KPASTERISK)
    Event code 56 (KEY_LEFTALT)
    Event code 57 (KEY_SPACE)
    Event code 58 (KEY_CAPSLOCK)
    Event code 59 (KEY_F1)
    Event code 60 (KEY_F2)
    Event code 61 (KEY_F3)
    Event code 62 (KEY_F4)
    Event code 63 (KEY_F5)
    Event code 64 (KEY_F6)
    Event code 65 (KEY_F7)
    Event code 66 (KEY_F8)
    Event code 67 (KEY_F9)
    Event code 68 (KEY_F10)
    Event code 69 (KEY_NUMLOCK)
    Event code 70 (KEY_SCROLLLOCK)
    Event code 71 (KEY_KP7)
    Event code 72 (KEY_KP8)
    Event code 73 (KEY_KP9)
    Event code 74 (KEY_KPMINUS)
    Event code 75 (KEY_KP4)
    Event code 76 (KEY_KP5)
    Event code 77 (KEY_KP6)
    Event code 78 (KEY_KPPLUS)
    Event code 79 (KEY_KP1)
    Event code 80 (KEY_KP2)
    Event code 81 (KEY_KP3)
    Event code 82 (KEY_KP0)
    Event code 83 (KEY_KPDOT)
    Event code 85 (KEY_ZENKAKUHANKAKU)
    Event code 86 (KEY_102ND)
    Event code 87 (KEY_F11)
    Event code 88 (KEY_F12)
    Event code 89 (KEY_RO)
    Event code 90 (KEY_KATAKANA)
    Event code 91 (KEY_HIRAGANA)
    Event code 92 (KEY_HENKAN)
    Event code 93 (KEY_KATAKANAHIRAGANA)
    Event code 94 (KEY_MUHENKAN)
    Event code 95 (KEY_KPJPCOMMA)
    Event code 96 (KEY_KPENTER)
    Event code 97 (KEY_RIGHTCTRL)
    Event code 98 (KEY_KPSLASH)
    Event code 99 (KEY_SYSRQ)
    Event code 100 (KEY_RIGHTALT)
    Event code 102 (KEY_HOME)
    Event code 103 (KEY_UP)
    Event code 104 (KEY_PAGEUP)
    Event code 105 (KEY_LEFT)
    Event code 106 (KEY_RIGHT)
    Event code 107 (KEY_END)
    Event code 108 (KEY_DOWN)
    Event code 109 (KEY_PAGEDOWN)
    Event code 110 (KEY_INSERT)
    Event code 111 (KEY_DELETE)
    Event code 113 (KEY_MUTE)
    Event code 114 (KEY_VOLUMEDOWN)
    Event code 115 (KEY_VOLUMEUP)
    Event code 116 (KEY_POWER)
    Event code 117 (KEY_KPEQUAL)
    Event code 119 (KEY_PAUSE)
    Event code 121 (KEY_KPCOMMA)
    Event code 122 (KEY_HANGUEL)
    Event code 123 (KEY_HANJA)
    Event code 124 (KEY_YEN)
    Event code 125 (KEY_LEFTMETA)
    Event code 126 (KEY_RIGHTMETA)
    Event code 127 (KEY_COMPOSE)
    Event code 128 (KEY_STOP)
    Event code 129 (KEY_AGAIN)
    Event code 130 (KEY_PROPS)
    Event code 131 (KEY_UNDO)
    Event code 132 (KEY_FRONT)
    Event code 133 (KEY_COPY)
    Event code 134 (KEY_OPEN)
    Event code 135 (KEY_PASTE)
    Event code 136 (KEY_FIND)
    Event code 137 (KEY_CUT)
    Event code 138 (KEY_HELP)
    Event code 140 (KEY_CALC)
    Event code 142 (KEY_SLEEP)
    Event code 150 (KEY_WWW)
    Event code 152 (KEY_SCREENLOCK)
    Event code 158 (KEY_BACK)
    Event code 159 (KEY_FORWARD)
    Event code 161 (KEY_EJECTCD)
    Event code 163 (KEY_NEXTSONG)
    Event code 164 (KEY_PLAYPAUSE)
    Event code 165 (KEY_PREVIOUSSONG)
    Event code 166 (KEY_STOPCD)
    Event code 173 (KEY_REFRESH)
    Event code 176 (KEY_EDIT)
    Event code 177 (KEY_SCROLLUP)
    Event code 178 (KEY_SCROLLDOWN)
    Event code 179 (KEY_KPLEFTPAREN)
    Event code 180 (KEY_KPRIGHTPAREN)
    Event code 183 (KEY_F13)
    Event code 184 (KEY_F14)
    Event code 185 (KEY_F15)
    Event code 186 (KEY_F16)
    Event code 187 (KEY_F17)
    Event code 188 (KEY_F18)
    Event code 189 (KEY_F19)
    Event code 190 (KEY_F20)
    Event code 191 (KEY_F21)
    Event code 192 (KEY_F22)
    Event code 193 (KEY_F23)
    Event code 194 (KEY_F24)
    Event code 240 (KEY_UNKNOWN)
  Event type 4 (EV_MSC)
    Event code 4 (MSC_SCAN)
  Event type 17 (EV_LED)
    Event code 0 (LED_NUML) state 1
    Event code 1 (LED_CAPSL) state 0
    Event code 2 (LED_SCROLLL) state 0
    Event code 3 (LED_COMPOSE) state 0
    Event code 4 (LED_KANA) state 0
Key repeat handling:
  Repeat type 20 (EV_REP)
    Repeat code 0 (REP_DELAY)
      Value    250
    Repeat code 1 (REP_PERIOD)
      Value     33
Properties:
Testing ... (interrupt to exit)
Event: time 1715275675.922741, type 17 (EV_LED), code 0 (LED_NUML), value 0
Event: time 1715275675.922741, type 4 (EV_MSC), code 4 (MSC_SCAN), value 70014
Event: time 1715275675.922741, type 1 (EV_KEY), code 16 (KEY_Q), value 1
Event: time 1715275675.922741, -------------- SYN_REPORT ------------
'Event: time 1715275676.026802, type 4 (EV_MSC), code 4 (MSC_SCAN), value 70014
Event: time 1715275676.026802, type 1 (EV_KEY), code 16 (KEY_Q), value 0
Event: time 1715275676.026802, -------------- SYN_REPORT ------------

然后每按下一个按键, 这里就会有对应的输出.

另, 多说一句, 系统其实能够区分不同键盘上的按键 (同时连接多个键盘). 不过这个能力的应用嘛 … . 好像不多.

参考文档: https://wiki.archlinux.org/title/Keyboard_input

4 总结与展望

使用计算机键盘时, 一般情况下, 并不会均匀的使用每个按键. 有少数高频使用的按键, 会首先损坏. 薄膜键盘虽然便宜, 但是基本不可维修, 一旦损坏就必须整个换新.

最便宜的机械键盘, 虽然比最便宜的薄膜键盘贵了数倍, 但是机械键盘的使用体验比薄膜键盘好很多. 另外, 机械键盘可以通过更换单个轴的方式进行维修, 理论上或许可以获得更长的使用寿命, 使得其总成本并不比薄膜键盘高 ?

总之, 作为穷人, 就喜欢追求低成本嘛. 本次维修的综合总成本不超过 10 元 (不含人工).

这次维修其实很简单, 核心工作只是用电烙铁焊俩点, 不到十分钟就能完成.

但是, 想到能够顺便科普一下机械键盘的工作原理, 还能再写 (发) 一篇文章, 还是很值得的嘛. 于是就有了本文.

目前计算机键盘已经很便宜了, 无论是薄膜键盘, 还是机械键盘, 都尽可能做到了物美价廉. 一想到 20 元就能买到一个一百多个按键的大键盘 … . 还是挺令人激动的 !

这一切都显示出中国制造的强大力量. 作为居住在中国的中国人, 近水楼台先得月, 窝们可得好好享受这些好处呀 !

最后, 窝很好奇下次坏的是哪个按键.

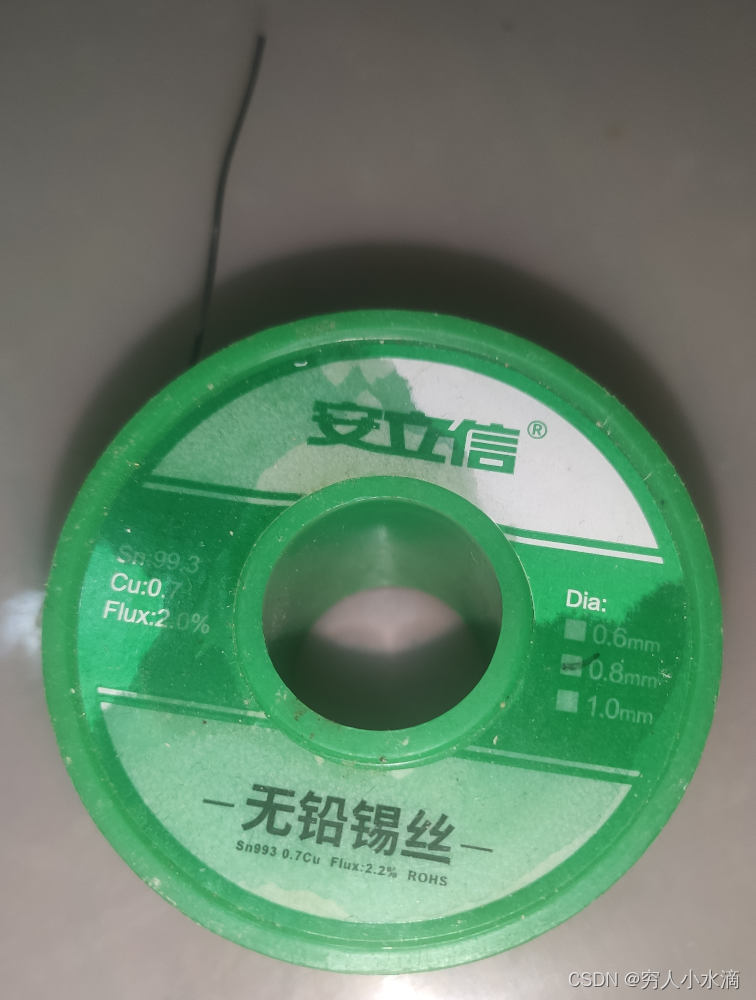

修正: 焊接过程中使用 无铅锡丝 (Sn 99.3%, Cu 0.7%, ROHS 标记), 没有铅毒问题.
在这里插入图片描述

彩蛋:
在这里插入图片描述

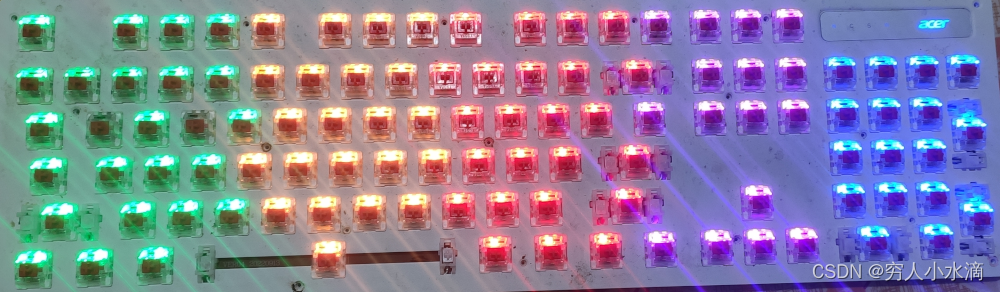

老公的键帽太脏了, 被窝拿去水洗了, 一时半会儿装不回去了.
在这里插入图片描述

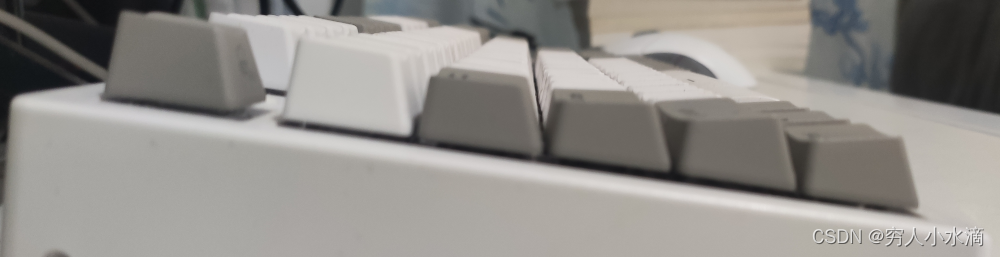

小知识: 机械键盘每排键帽的高度不同, 从侧面看去, 有一个弯曲的弧度, 这个设计可以更加贴合手指, 使用键盘更舒适, 代价就是会增加成本.

用小牙刷把键帽一颗一颗的刷干净 … . 修好了老公的键盘, 老公今晚就会给窝做好吃的啦 ~ (窝不是不会做饭, 只是做的饭好像不太好吃 … . )
