工业级USB转RS485转换器FT232RL

电子设计工作中少不了使用串口通信，但是现在的笔记本电脑基本上不带串口了，现选用FT232做一款工业级USB转RS485转换器。
市场上常见的USB转串口芯片主要有4个系列：CP2102、CH340、FT232、PL2303。

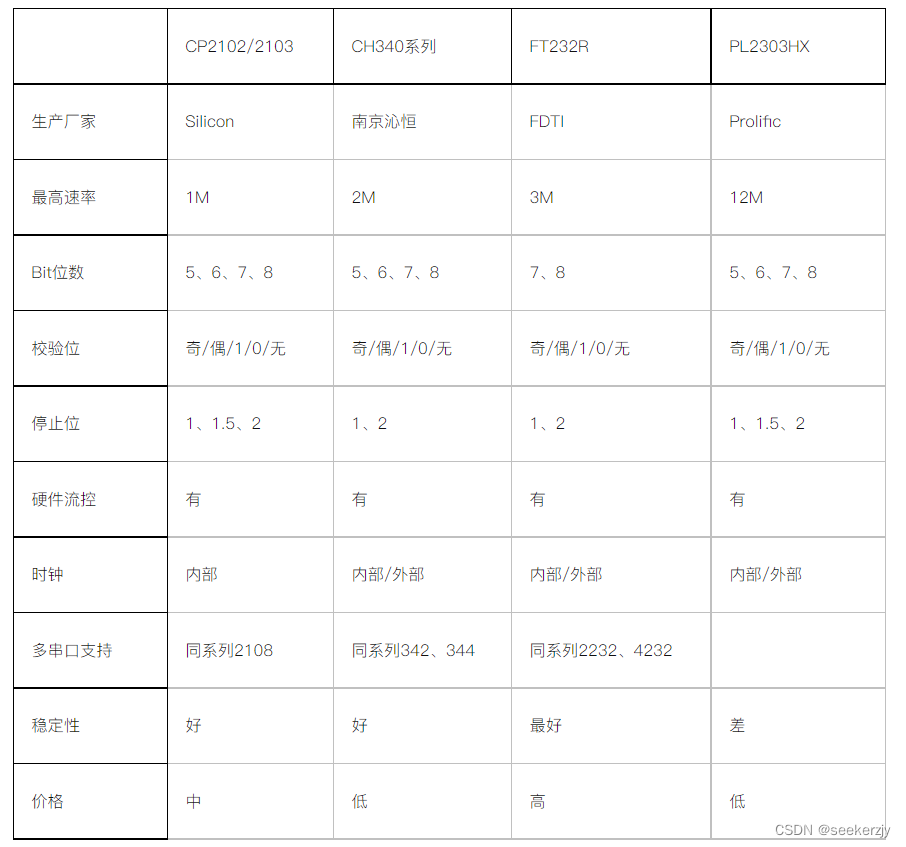

主要性能对比：

在这里插入图片描述

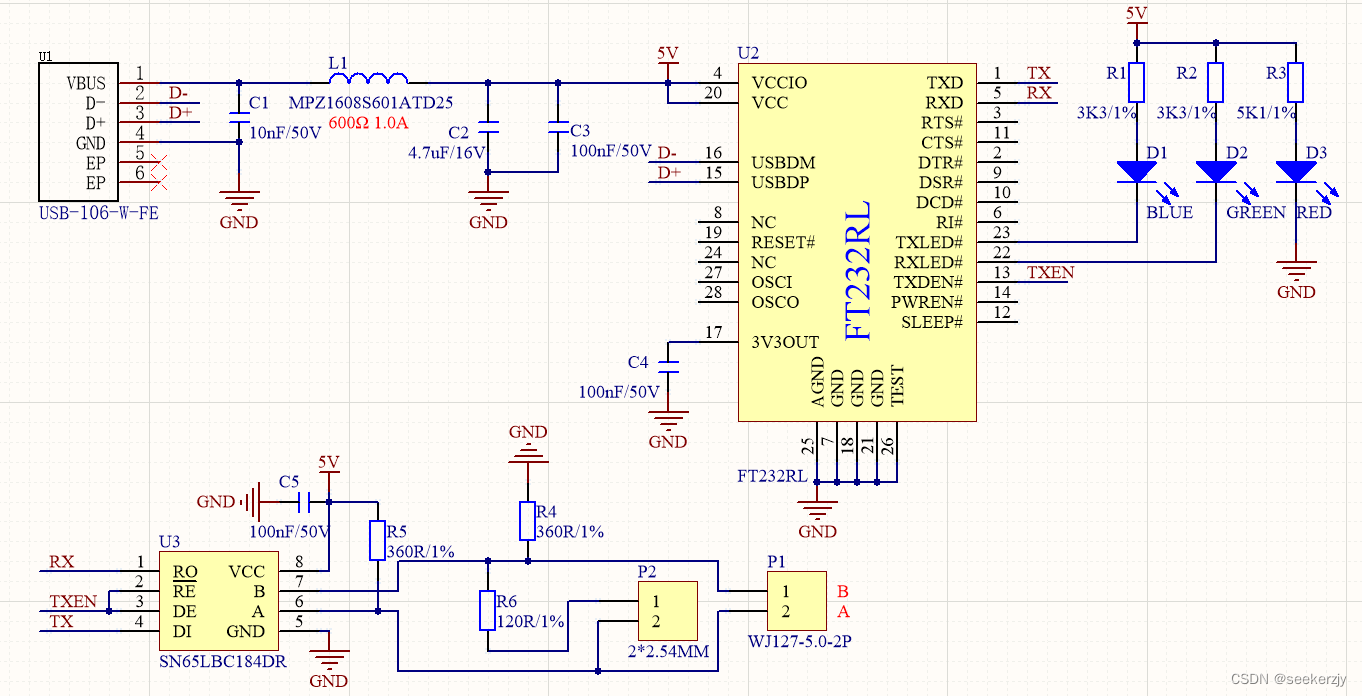

电路设计

FTDI公司生产的FT232RL芯片作为USB与TTL电平接口的转换芯片，该芯片具有全握手协议及MODEM接口（CTS、RTS、DTR、DCD、RI），并具有硬件及Xon/Xoff流量控制。芯片内置晶振，外围电路简单，驱动能力强。

SN65LBC184DR芯片芯片具有过压保护、短路保护、反向连接保护等安全保护功能，可以有效地保护系统免受电压过高、短路等异常情况的影响。

在这里插入图片描述
在这里插入图片描述

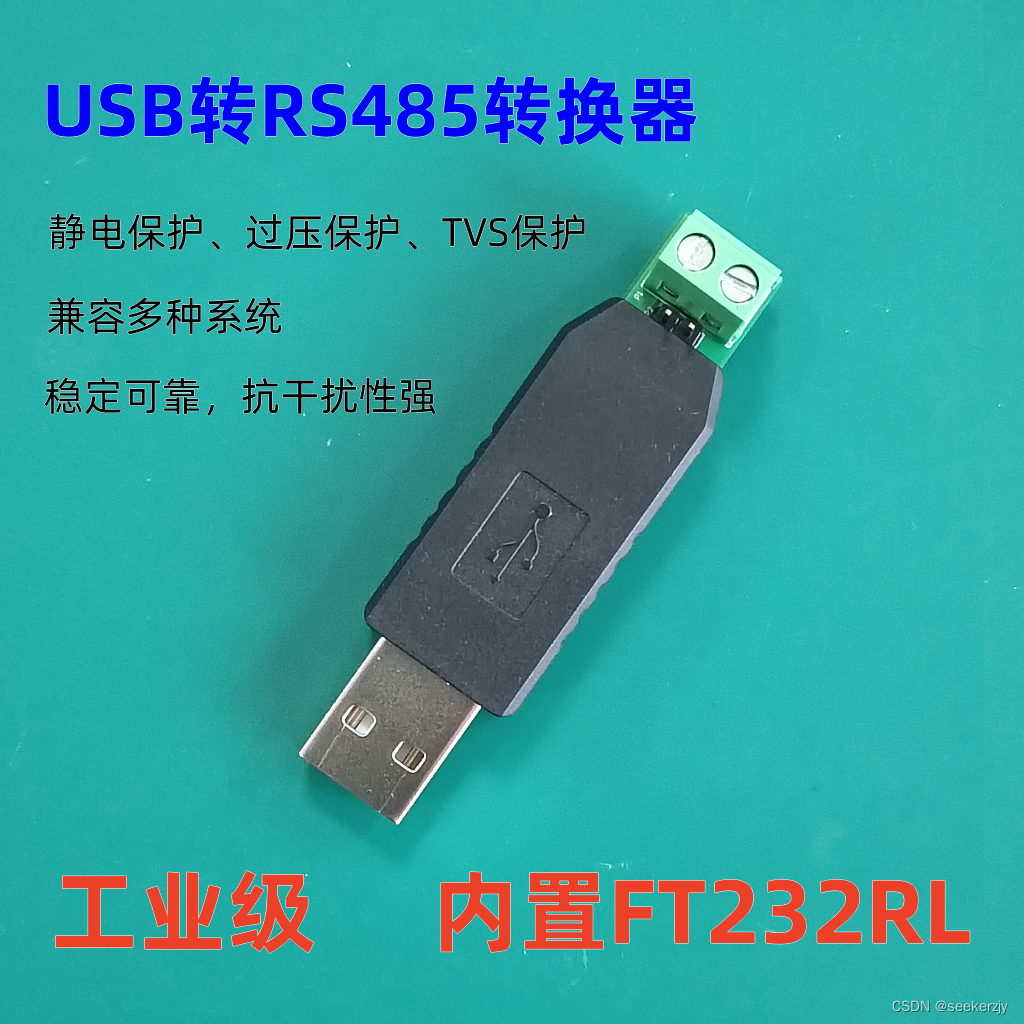

产品介绍
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-24201633639.10.7ed197a6tzSmki&id=717234297819
