实现的效果就是:

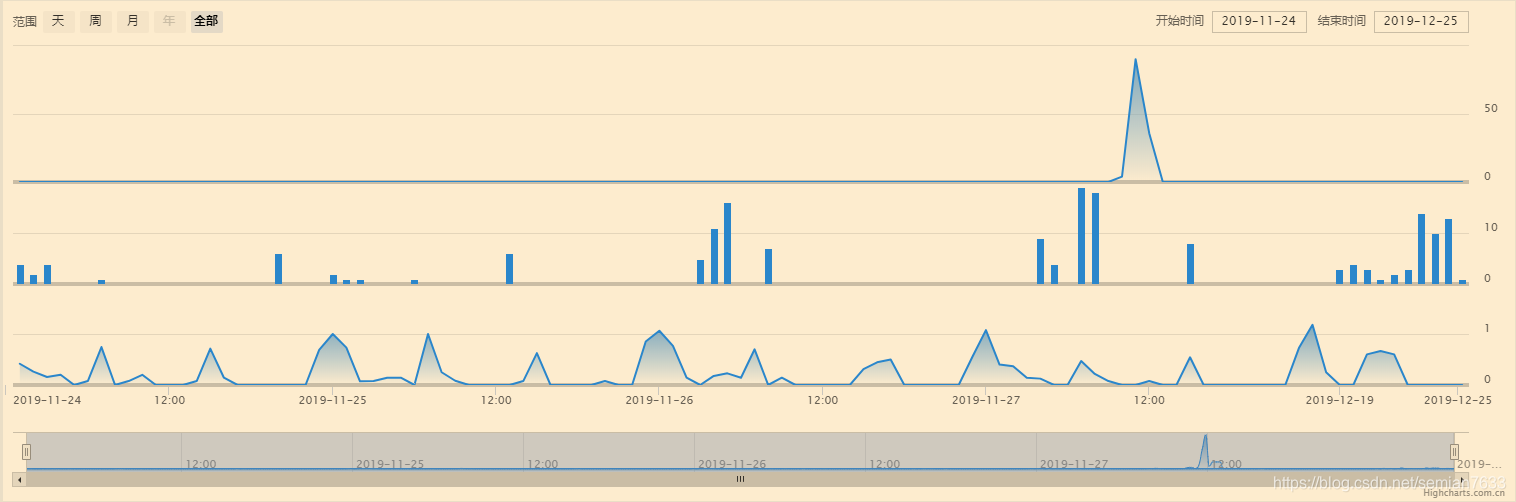

在同一个图表中显示三个折线图、柱状图,下方有一个时间区间的选择工具。折线图、柱状图实现自定义颜色。
在整个图表下方是一个数据表格,表格中的数据根据上方时间区间显示所选区间的数据。
实现同一个图表中显示三个折线图、柱状图
html代码
<div class="col-lg-11">
<div id="container" class="chart" style="height: 500px;margin-left: 1px"></div>
</div>
对应的JavaScript代码
var first = []; //第一个折线图
var second = []; //第二个柱状图
var third = []; //第三个折线图
for (var i = 0; i < data.data.length; i += 1) {
first.push([
Date.parse(data.data[i].FDATE), // 该条数据对应的日期
data.data[i].a, // 该条数据的内容
]);
second.push([
Date.parse(data.data[i].FDATE), // 该条数据对应的日期
data.data[i].b // 该条数据的内容
]);
third.push([
Date.parse(data.data[i].FDATE), // 该条数据对应的日期
data.data[i].c // 该条数据的内容
]);
}
初始化HighStock并赋值
Highcharts.stockChart('container', {
chart: {
zoomType: 'x', //通过鼠标拖动哪个轴来缩放图表,就是x轴的时间区间选择工具条
},
rangeSelector: { //时间选择器,汉化
buttons: [{
type: 'day', // "millisecond", "second", "minute", "hour", "day", "week", "month", "ytd", "all"
count: 1, //抓取时间(default 1)
text: '天'
}, {
type: 'week',
count: 1,
text: '周'
}, {
type: 'month',
count: 1,
text: '月'
}, {
type: 'year',
count: 1,
text: '年'
}, {
type: 'all',
text: '全部'
}],
selected: 1
},
yAxis: [{ // y轴的样式
labels: {
align: 'left'
},
height: '40%',
resize:{
enabled:true
}
}, {
labels: {
align: 'left'
},
top: '40%',
height: '30%',
offset: 0,
resize:{
enabled:true
}
}, {
labels: {
align: 'left'
},
top: '70%',
height: '30%',
offset: 0,
resize:{
enabled:true
}
}],
xAxis: [{ // x轴的样式
minRange: 3600000, // 最小的时间区间
events:{ // 时间区间发生变化时触发事件
afterSetExtremes: function(e) {
var min = timeChange(e.min); // 当前时间区间的最小值
var max = timeChange(e.max); // 当前时间区间的最大值
/*
things to do 在这里调用要执行的方法等
*/
}
}
}],
series: [{ // 第一个折线图的样式及内容
type: 'area',
name: 'a',
data: first,
color:'#1e90ff',
fillColor : {
linearGradient : {
x1: 0,
y1: 0,
x2: 0,
y2: 1
},
stops : [
[0, Highcharts.getOptions().colors[0]],
[1, Highcharts.Color(Highcharts.getOptions().colors[0]).setOpacity(0).get('rgba')]
]
},
}, {// 第二个柱状图的样式及内容
type: 'column',
name: 'b',
data: second,
yAxis: 1,
color:'#1e90ff',
}, {// 第三个折线图的样式及内容
type: 'area',
name: 'c',
data: third,
yAxis: 2,
color:'#1e90ff',
fillColor : {
linearGradient : {
x1: 0,
y1: 0,
x2: 0,
y2: 1
},
stops : [
[0, Highcharts.getOptions().colors[0]],
[1, Highcharts.Color(Highcharts.getOptions().colors[0]).setOpacity(0).get('rgba')]
]
},
}],
plotOptions: {
series: {
showInNavigator: true
}
},
responsive: {
rules: [{
condition: {
maxWidth: 800
},
chartOptions: {
rangeSelector: {
inputEnabled: false
}
}
}]
},
tooltip: {
shared: true,
formatter: function () { // 自定义tip提示框的格式
var s = '<b>' + Highcharts.dateFormat('%Y,%b,%e,%A', this.x) + '</b>'; // 格式化时间
s += '<br/>a:'+ this.points[0].y + '' +
'<br/>b:'+ this.points[1].y + '' +
'<br/>c:'+ this.points[2].y + '';
return s;
}
}
});
格式化时间
function tineChange(time){
var date = new Date(time);//时间戳为10位需*1000,时间戳为13位的话不需乘1000
var Y = date.getFullYear() + '-';
var M = (date.getMonth()+1 < 10 ? '0'+(date.getMonth()+1) : date.getMonth()+1) + '-';
var D = date.getDate() < 10 ? '0'+date.getDate() + ' ': date.getDate() + ' ';
var h = date.getHours() < 10 ? '0'+date.getHours() + ':' : date.getHours() + ':';
var m = date.getMinutes() < 10 ? '0'+date.getMinutes() + ':' : date.getMinutes() + ':';
var s = date.getSeconds()< 10 ? '0'+date.getSeconds() : date.getSeconds();
return Y+M+D+h+m+s;
}
