实战PyQt5: 138-QChart图表之样条曲线

样条曲线(Spline Curves)是指给定一组控制点而得到一条曲线。样条曲线是经过一系列给定点的光滑曲线。最初，样条曲线都是借助于物理样条得到的，放样员把富有弹性的细木条（或有机玻璃条），用压铁固定在曲线应该通过的给定型值点处，样条做自然弯曲所绘制出来的曲线就是样条曲线。样条曲线不仅通过各有序型值点，并且在各型值点处的一阶和二阶导数连续，也即该曲线具有连续的、曲率变化均匀的特点。QChart中提供类QSplineSeries来创建样条曲线显示。

QSplineSeries

QSplineSeries类将数据显示为样条图。在样条中存储QPainterPath绘制样条所需的数据点和段控制点。数据更改时，将自动计算控制点。以便可以绘制法线样条。

以下代码说明了如何创建基本的样条图：

series = QSplineSeries()
series.append(0, 6)
series.append(2, 4)
...
chart.addSeries(series)

样条曲线示例

示例代码显示了如何创建简单的样条图。要创建样条图，我们需要将数据放入QSplineSeries中。QSplineSeries自动计算正确绘制样条线所需的样条线段控制点。然后将添加好数据的QSplineSeries对象添加到图表中，并用图表视图显示出来。完整代码如下:

import sys
from PyQt5.QtCore import Qt, QPointF
from PyQt5.QtGui import QPainter
from PyQt5.QtWidgets import QApplication, QMainWindow
from  PyQt5.QtChart import QChartView, QChart, QSplineSeries

class DemoChartSpline(QMainWindow):
    def __init__(self, parent=None):
        super(DemoChartSpline, self).__init__(parent)

         # 设置窗口标题
        self.setWindowTitle('实战 Qt for Python: QChart样条曲线演示')
        # 设置窗口大小
        self.resize(480, 360)

        self.createChart()

    def createChart(self):

        #样条图
        splineSeries = QSplineSeries()
        splineSeries.setName('spline')

        splineSeries.append(0, 6)
        splineSeries.append(2, 4)
        splineSeries.append(3, 8)
        splineSeries.append(7, 4)
        splineSeries.append(10, 5)
        splineSeries << QPointF(11, 1) << QPointF(13, 3) << QPointF(17, 6) << QPointF(18, 3) << QPointF(20, 2)

        #创建图表
        chart = QChart()
        chart.legend().hide()
        chart.addSeries(splineSeries)
        chart.setTitle('简单样条曲线示例')
        chart.createDefaultAxes()
        chart.axes(Qt.Vertical)[0].setRange(0, 10) #纵坐标数值范围

        #图表视图
        chartView = QChartView(chart)
        chartView.setRenderHint(QPainter.Antialiasing)

        self.setCentralWidget(chartView)


if __name__ == '__main__':
    app = QApplication(sys.argv)
    window = DemoChartSpline()
    window.show()
    sys.exit(app.exec())

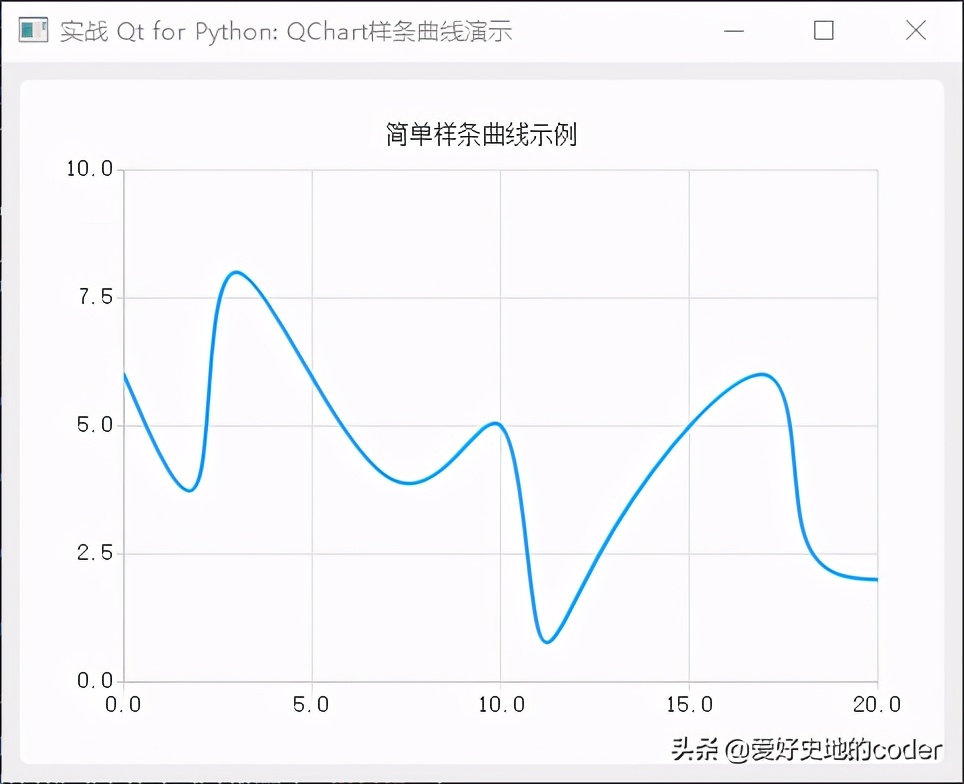

运行结果如下图：

 QChart样条曲线演示

本文知识点

• 了解样条曲线。
• 使用QSplineSeries绘制样条曲线。
