SL6015B 60V耐压/1.5A 3-4节锂电池LED工作灯LED驱动芯片

概述

  SL6015B 是一款工作在电感连续模式下的降压型LED恒流驱动器，用于高效地驱动一颗或者
多颗串联LED。芯片的输入电压范围为5V-60V，输出电流外部可调，最大可达1.5A。
  SL6015B 内部集成功率管，采用高端电流检测方式。并可以通过DIM引脚接收模拟调光和
PWM信号。当DIM脚电压低于0.3V时，芯片内部功率管关断，SL6015B 进入低功耗待机模式。
  SL6015B 内部集成了温度保护电路，当芯片达到温度保护点进入温度保护模式，输出电流
逐渐下降以提高系统可靠性。
  SL6015B 采用SOT89-5封装。

特点

  ● 最大输出电流：1.5A

  ● 电流精度：±3%

  ● 宽输入电压：5V-60V

  ● 高效率：96%

  ● 支持PWM/模拟调光

  ● 智能过温保护

  ● 最高工作频率：1MHz

  ● 支持高辉调光，65536:1调光比

应用

  ● LED 备用灯，信号灯
  ● 低压LED 射灯代替卤素灯
  ● LED汽车照明，LED摩托车照明
  ● LED台灯，LED舞台灯

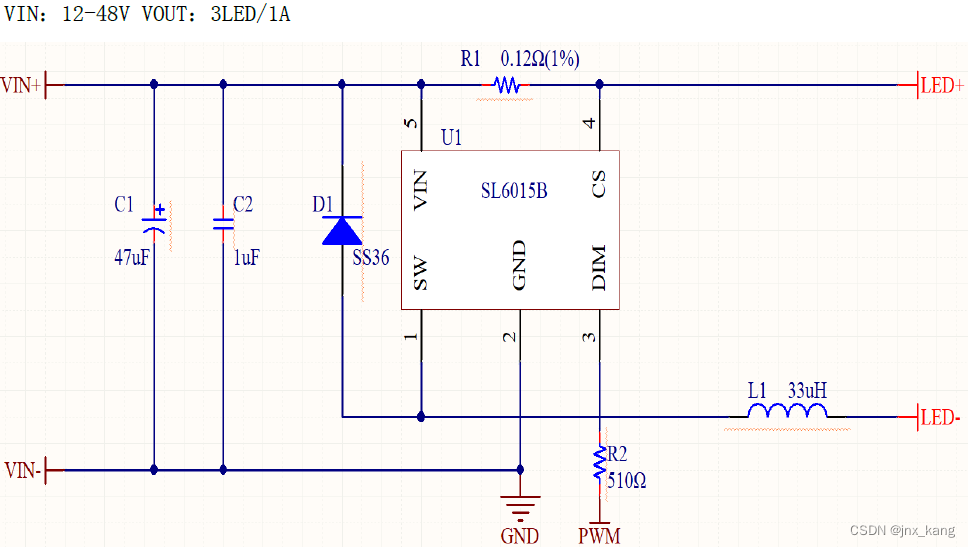

电路图
