SL8701 内置100V MOS降压型高调光比LED恒流驱动芯片

SL8701是一款内置100V MOS的降压型高调光比LED恒流驱动芯片，它支持PWM调光，适用于LED磁吸灯、舞台灯、景观亮化照明、洗墙灯、摄影补光灯、智能家居照明、台灯等低压照明方案中。

该芯片具有全程无频闪调光、双路共阳、低辉度时调光无抖动、无跳变、调光曲线平滑、调光深度万分之一等优点。同时，它内置的100V降压MOS LED恒流驱动器可实现调关无频闪，具有强大的抗干扰能力，低灰度时无抖动，调光平滑无阶梯感。

此外，SL8701还集成了欠压保护、短路保护和过温保护等功能，具有良好的线性调整率和负载调整率，支持PWM调光、模拟调光、RGBW调光、线性调光等不同的调光方式。

应用

 景观亮化洗墙灯
 舞台调光效果灯
 高端汽车照明
 LCD 背光照明
 建筑照明

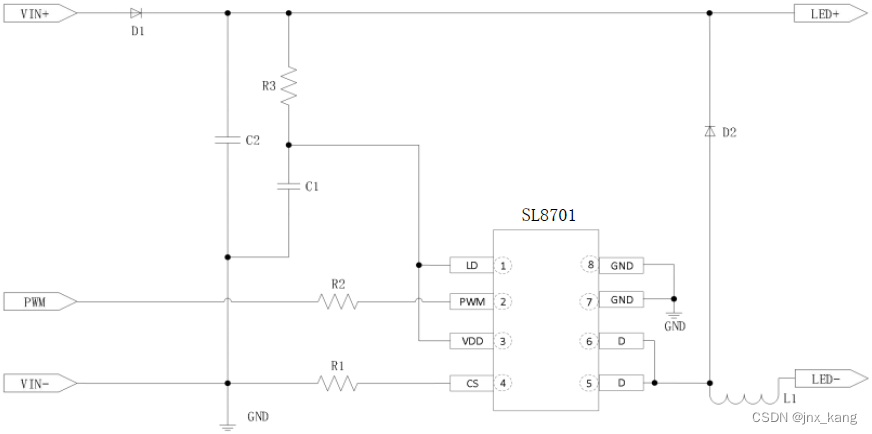

  SL8701是一款外围电路简单的多功能平均电流型
LED 恒流驱动器， 适用于 5-100V 电压范围的降压
BUCK 大功率调光恒流LED 领域。
  芯片 PWM 端口支持超小占空比的 PWM 调光，
可响应最小60ns脉宽。PWM 端口为高电平时，芯片正
常工作。为低电平芯片时，芯片输出关闭。
  芯片输出电流恒流精度≤±3％，且输出电流受输
入输出电压、系统电感的影响小；芯片内部集成环路
补偿，外围电路简洁，系统更加稳定可靠。
  芯片通过对 LD 端口实现模拟调光功能。 LD 接
0.2-1.2V 模拟调光信号输入时，系统为模拟调光模式。
LD 模拟调光模式时，端口电压低于0.2V，输出关闭。
也可以利用 LD 的模拟调光特性，配合 PWM 调光，
实现软启动功能。
  LD、PWM 引脚悬空时，建议与 VDD 引脚短接在
一起使用。
