三电平半桥LLC谐振变换器电路仿真 采用频率控制方式 引入一定的移相角度（比较小） 驱动信号采用

三电平半桥LLC谐振变换器电路仿真分析

随着电力电子技术的飞速发展，高效、可靠的电源解决方案在电力中扮演着越来越重要的角色。本文将围绕三电平半桥LLC谐振变换器进行深入的技术分析。

一、背景与目的

三电平半桥LLC谐振变换器是一种高效、可靠的电源变换器，广泛应用于各种电力电子设备中。本文旨在通过电路仿真分析，深入理解该变换器的运行原理和工作特性，为实际工程应用提供参考。

二、电路结构与工作原理

1. 电路结构

三电平半桥LLC谐振变换器主要由驱动电路、LLC谐振电路和功率输出电路组成。其中，驱动电路采用频率控制方式，引入一定的移相角度（比较小），以产生合适的驱动信号。驱动信号通过CMPA和CMPB方式产生，实现PWM控制。

2. 工作原理

在LLC谐振电路中，通过特定的电容和电感连接方式，实现了电路的谐振和输出电压的控制。在驱动信号的控制下，LLC开关管在工作过程中产生所需的电压和电流波形。由于采用了频率控制方式和适当的移相角度，该变换器的电压应力相对普通半桥LLC开关管来说更小。此外，该变换器采用输出电压闭环控制，输出特性好，几乎无超调，软开关效果显著。

三、模型应用

为了更好地理解和分析该变换器的性能，我们使用了多种模型进行仿真分析。其中，plecs是一款用于电力电子和模拟仿真的Matlab模型，具有丰富的功能和模块。matlab simulink则提供了完整的仿真环境，使得用户可以方便地搭建和分析电路仿真模型。此外，还可以使用其他类似模型，如ecs-lab power lab、VLSI设计等。

四、仿真分析

1. 仿真环境与参数设置

在仿真分析中，我们选择了适当的仿真环境与参数设置。主要参数包括电源电压、负载阻抗、开关频率等。通过对这些参数的设置，我们可以更好地模拟变换器的实际运行情况。

2. 输出特性分析

通过对输出特性的仿真分析，我们发现该变换器具有较好的输出特性。在一定的移相角度和频率控制方式下，输出电压几乎无超调，软开关效果显著。此外，该变换器的输出电压闭环控制使得输出电压稳定性和调节范围得到了很好的保证。

3. 谐振性能分析

在谐振性能方面，该变换器具有较好的谐振效果。通过合理的电容和电感连接方式，实现了电路的谐振和输出电压的控制。同时，该变换器具有较好的阻抗匹配性能，能够满足不同负载的需求。

五、结论与展望

通过对三电平半桥LLC谐振变换器的电路仿真分析，我们深入了解了其运行原理和工作特性。该变换器具有较好的电压应力小、输出特性好、软开关效果显著等优点。在实际应用中，该变换器具有广泛的应用前景。未来，随着电力电子技术的不断发展，三电平半桥LLC谐振变换器将会在更多的领域得到应用。我们期待更多的科研人员和工程师能够关注这一领域的研究和发展，为电力电子技术的发展做出更大的贡献。

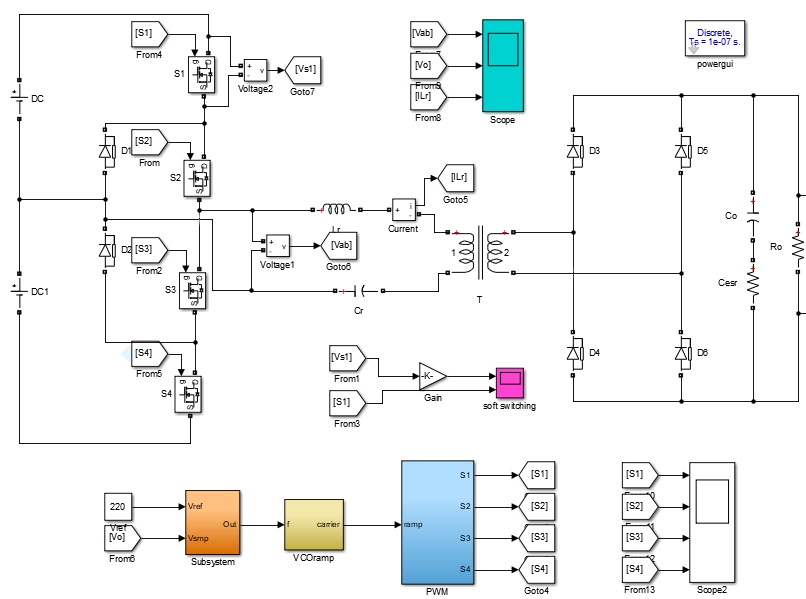

三电平半桥LLC谐振变换器电路仿真
采用频率控制方式 引入一定的移相角度（比较小）
驱动信号采用CMPA CMPB方式产生 增计数模式（参照DSP PWM生成）
相比普通半桥LLC开关管电压应力小

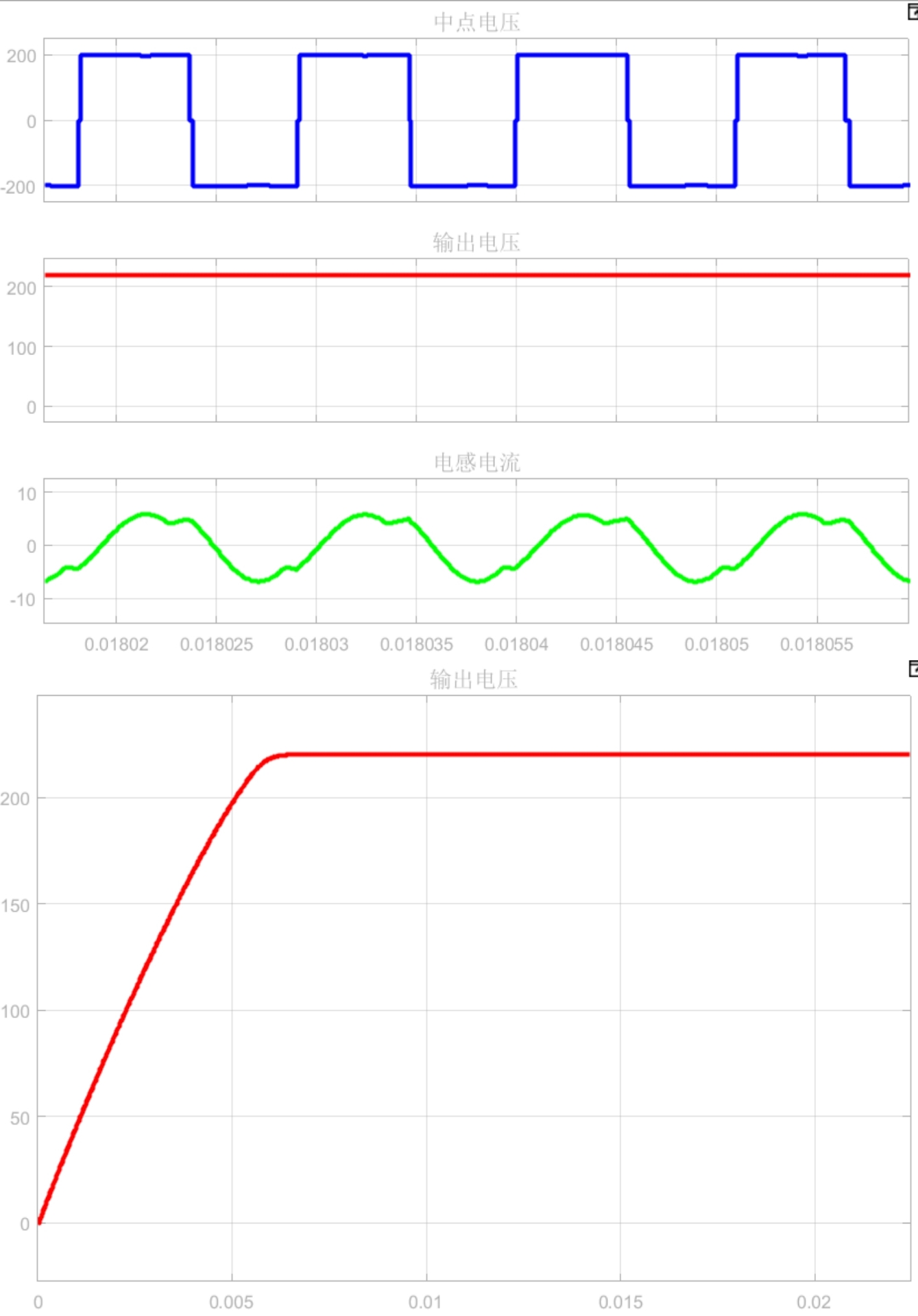

输出电压闭环控制 输出特性好，几乎无超调，软开关
plecs/matlab/simulink等模型都有
