EPLAN线号专题1：基于PLC连接点的自动线号

老规矩，开始前稍微讲点废话。

线号是个有点烦人的东西，画起来麻烦不说，如果图纸的完成度不够高，那很多时候工艺人员压根是不鸟你的线号的，全都按照自己的理解去打。

所以，形成一套既定的线号命名规则，无论是对于设计人员绘制电路图 ，还是对于后续的指导工艺人员接线，以及产品交付后的检修维护，都有很重要的意义。

什么样的规则是好的？这个我没资格来讲，我只能讲下如何利用EPLAN的功能，辅助设计人员快速的完成线号的放置和命名。

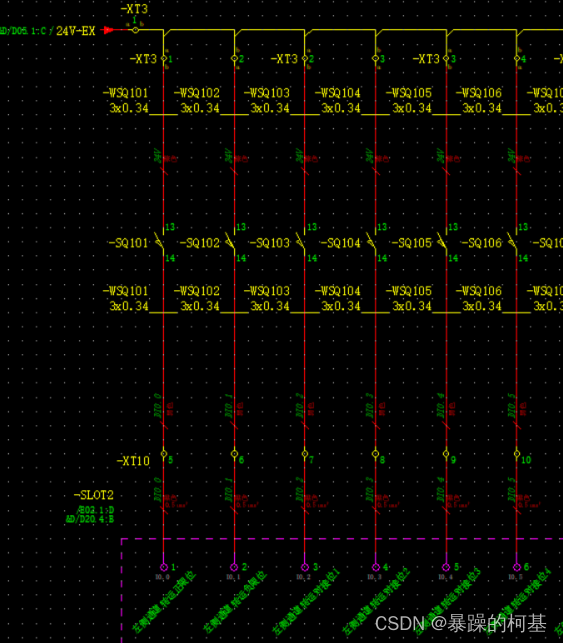

通常的，与PLC输入、输出点连接的线，命名都应当是PLC的IO端口，比如下面这样：

step1：建立命名规则

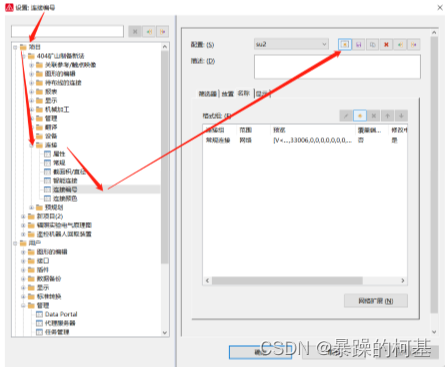

新建一个新的线号命名规则，起名为“基于PLC地址的命名”。路径在【选项-设置-项目-连接-连接编号】

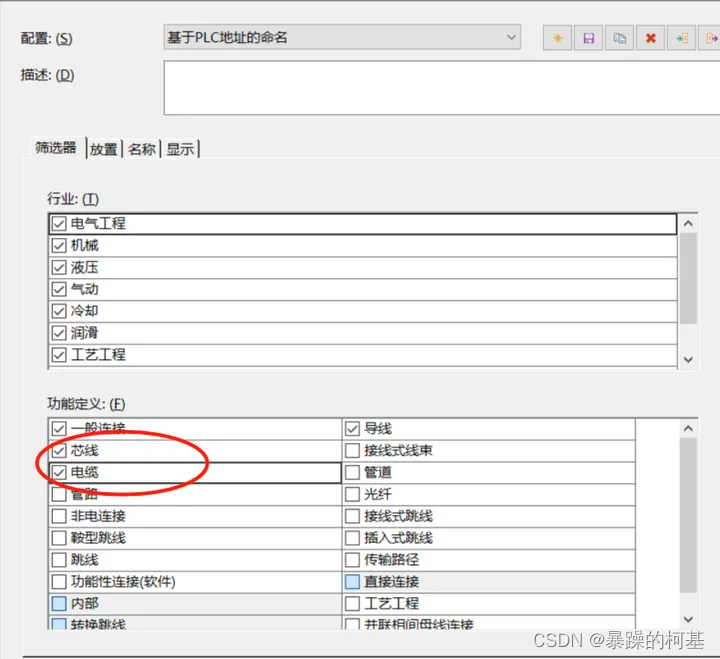

 在筛选器中，把芯线和电缆勾选上，这里默认是不勾选的。勾选这两项是为了方便穿透线缆定义，如果不勾选的话，线缆标识之后的连接定义点无法自动识别线号。

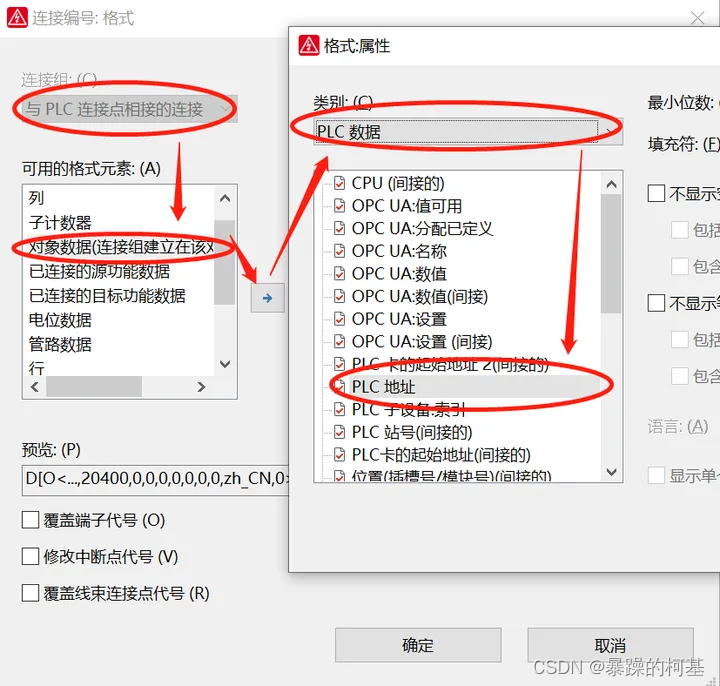

新建一个连接组，选择与PLC连接点相接的连接，可用的格式元素选择对象数据（连接组建立在该对象的基础上），类别选择PLC数据-PLC地址。再添加一个分隔符“D”在前面就可以。

step2：修改PLC地址

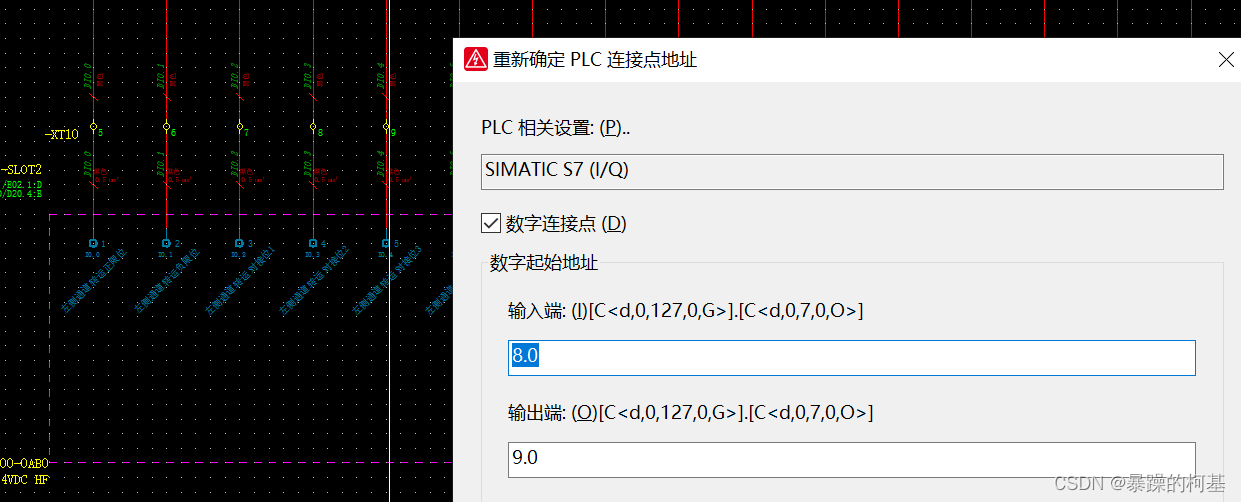

选中需要编址的PLC连接点，项目数据-PLC-编址，定义起始地址。

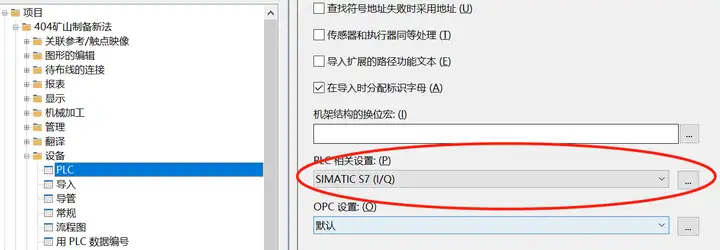

这里需要注意的是，有些设置下自动定义的地址是E/A规则，也就是E0.0这样，如果需要I0.0的地址定义规则，需要在选项-设置-项目-设备-PLC中，调整PLC相关设置选项即可。

step3：设置端子

完成前面2步操作后，手动放置线号，进行命名，规则选择“基于PLC地址的命名”，此时可以发现，连接到I0.0上的连接已经可以自动被命名为"DI0.0"。然而，经过XT10端子后面的线号，并不能自动命名。此时需要对端子进行一些设置。

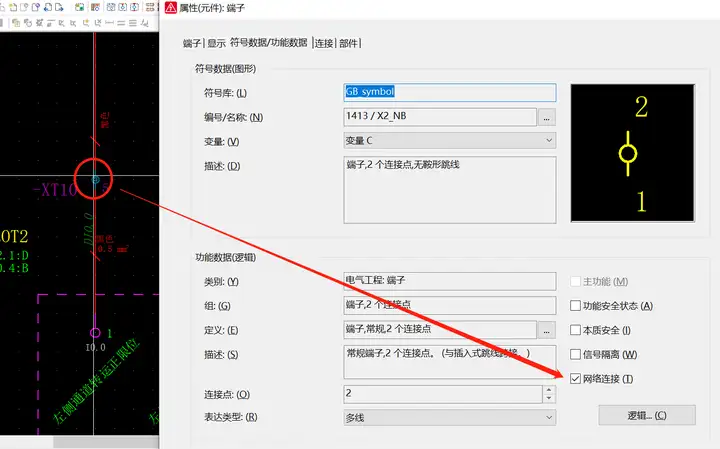

双击端子，打开属性页面，在“符号数据/功能数据”选项卡下，勾选“网络连接”属性。这样经过端子后的连接，会继承经过端子前的连接的信号属性。

同样的，如果勾选器件的信号隔离属性，就可以解决信号属性被错误继承至器件后端的问题。

完成配置后，同时选择端子两侧的连接定义点，命名线号【这里推荐使用自定义的快捷键，方法自行搜索】，就能得到自动命名的线号啦！

 ps：单独选择经过端子后的连接进行命名，无法得到想要的结果，必须同时选择端子前和端子后的两个连接，自动命名才会生效。EPLAN2.7版本是这样，不知道是bug还是“设计特色”。
