本文详细解析了PE文件中的导入表结构，包括IMAGE_IMPORT_DESCRIPTOR、IMAGE_THUNK_DATA及IMAGE_IMPORT_BY_NAME等关键结构。介绍了这些结构如何组织和存储导入模块的信息。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

导入模块数组

导入表是一个IMAGE_IMPORT_DESCRIPTOR数组，长度是14h，并且以14h字节的“0”作为数组结尾。每个模块对应一个IMAGE_IMPORT_DESCRIPTOR结构。( WinNt.h)。

struct _IMAGE_IMPORT_DESCRIPTOR {
    +0h union {
        DWORD   Characteristics;
        DWORD   OriginalFirstThunk;       //IMAGE_THUNK_DATA数组的RVA，导入函数数组
        } DUMMYUNIONNAME;
    +4h DWORD   TimeDateStamp;            //一般为空
    +8h DWORD   ForwarderChain;
    +ch DWORD   Name;                    //导入模块名的RVA
    +10h DWORD   FirstThunk;
} IMAGE_IMPORT_DESCRIPTOR;

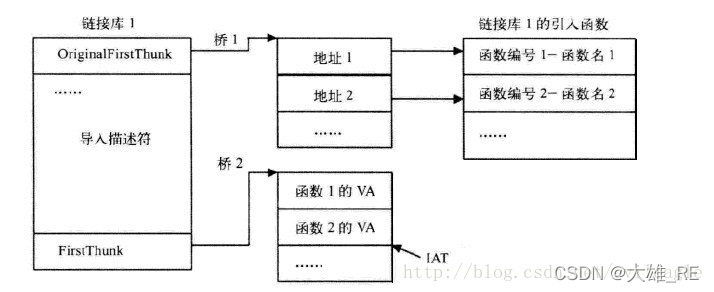

FirstThunk在磁盘中它指向的位置跟OriginalFirstThunk是一样的，同样是指向IMAGE_THUNK_DATA数组。如果PE文件被加载进内存，FirstThunk指向的IMAGE_THUNK_DATA数组中的Function保存的就是真实内存中的函数地址，OriginalFirstThunk指向的同样是IMAGE_THUNK_DATA数组，但是保存的并不是真实内存中的函数地址，而是IMAGE_IMPORT_BY_NAME数组的RVA，保存的是导入函数的函数名。

加载前：

加载后：

导入函数数组

长度4h，以4h字节的0作为数组结尾。

struct _IMAGE_THUNK_DATA32{
    union {
       DWORD ForwarderString    //只有当IMAGE_IMPORT_DESCRIPTOR中的ForwarderChain有值时，它才有效
       DWORD Function           //被输入的函数的内存地址，只有在载入内存中时才有效
       DWORD Ordinal            //导入函数的序号，只有当IMAGE_THUNK_DATA的最高位是1的时候才有效
       DWORD AddressOfData      //当IMAGE_THUNK_DATA的最高位为0的时候有效，高位为0则指向IMAGE_IMPORT_BY_NAME结构体数组
    }u1;
}IMAGE_THUNK_DATA32;

x64系统内结构为：

struct _IMAGE_THUNK_DATA64{
    union {
       ULONGLONG ForwarderString    //只有当IMAGE_IMPORT_DESCRIPTOR中的ForwarderChain有值时，它才有效
       ULONGLONGFunction            //被输入的函数的内存地址，只有在载入内存中时才有效
       ULONGLONGOrdinal             //导入函数的序号，只有当IMAGE_THUNK_DATA的最高位是1的时候才有效
       ULONGLONGAddressOfData       //当IMAGE_THUNK_DATA的最高位为0的时候有效，高位为0则指向IMAGE_IMPORT_BY_NAME结构体数组
    }u1;
}IMAGE_THUNK_DATA64;

函数名数组

struct _IMAGE_IMPORT_BY_NAME {
    WORD    Hint;                //函数在所在的dll的输出表中的序号
    BYTE    Name[1];            //要输入的函数的函数名
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;

———————————————————————————————————————————
