UML建模——行为图（状态图、活动图）

状态图：

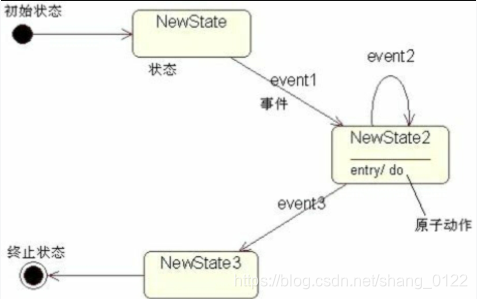

一个状态图表示一个状态机，主要用于表现从一个状态到另一个状态的控制流

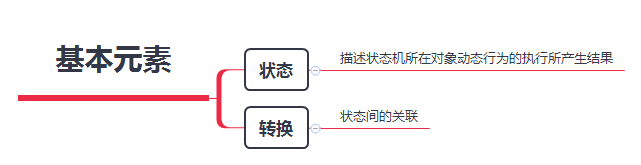

基本元素

什么样的情况下使用状态图



机房收费系统状态图示例：

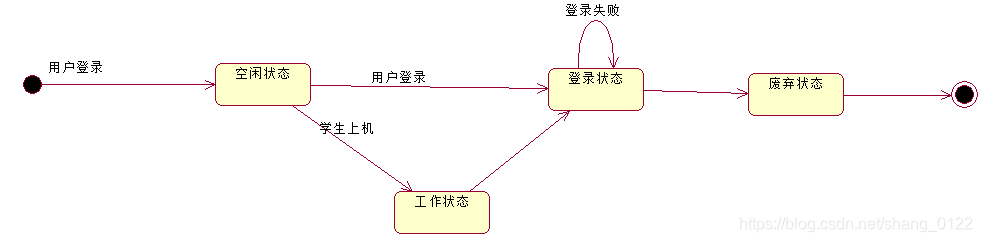

系统状态图

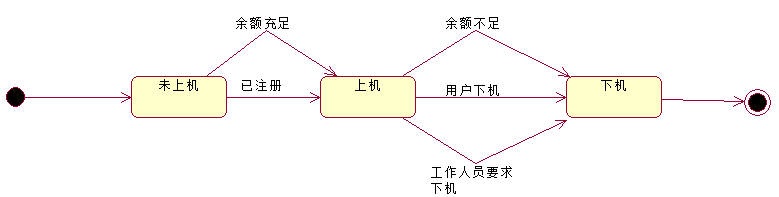

学生上机状态

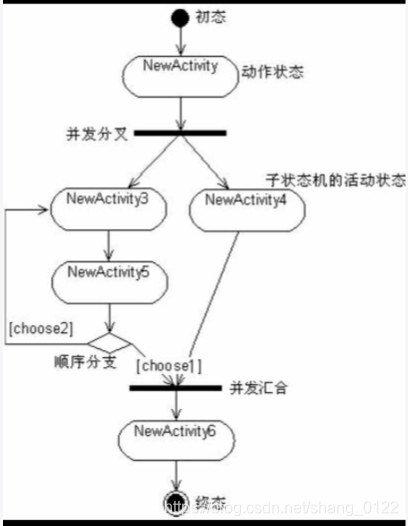

活动图



UML中描述系统动态行为的图之一，展现参与行为的类的活动或动作

活动是在状态机中一个非原子的执行，它由一系列的动作组成

与流程图类似



联系

状态机是展示状态与状态转换的图，有两种可视化方式，分别为状态图和活动图

状态图描述一个对象的状态及状态改变，而活动图除了描述对象状态之外，更突出活动

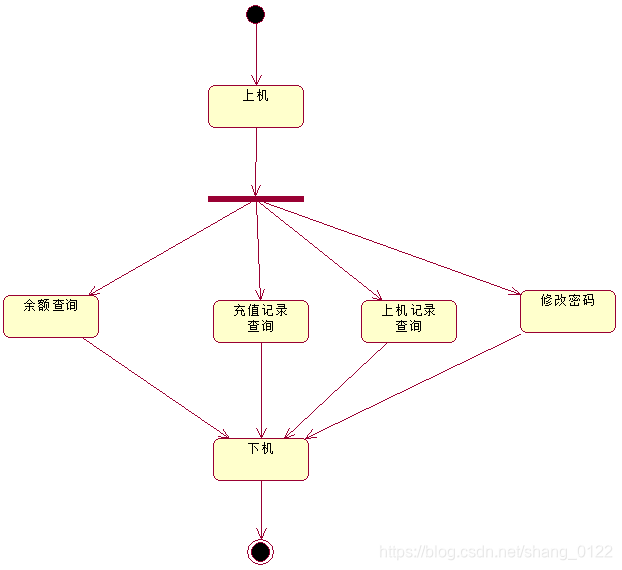

机房收费系统活动图示例：
