CAD闭合区域填充方法


前两天看到有朋友提问填充的问题，就想着给不会的朋友解答一下

在键盘上点击"H"键，然后空格，将出现如下界面，在“图案填充”界面点击“图案”后面的三个点。

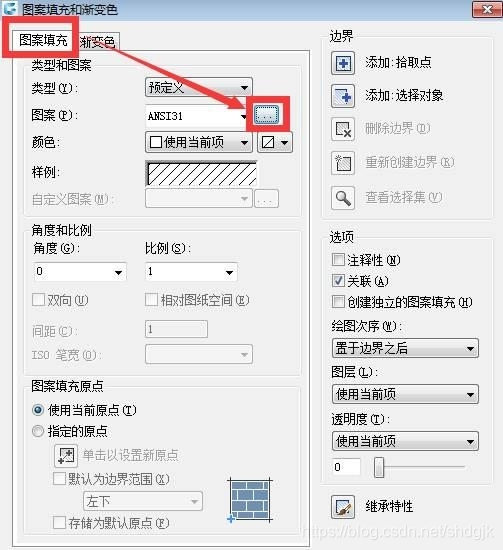

图片1: 低版本的CAD
低版本的CAD

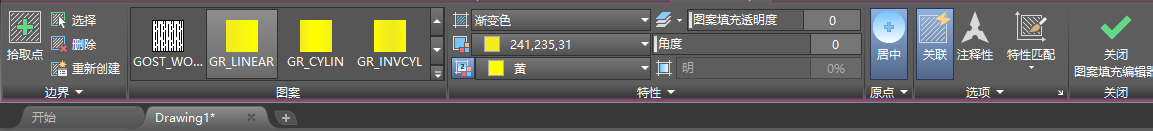

图片2: 高版本的CAD
高版本的CAD好了，现在可以选择填充的图形或颜色。
