PLC经路由器的无线通讯方案教程

1. 系统结构

本方案基于西门子S7-1200 PLC和TP-Link普通路由器实现无线通讯。通过配置PLC与路由器连接，再通过S7通讯协议在PLC与PLC之间进行数据交换。

硬件设备：

• PLC： 两台西门子S7-1200 PLC
• 路由器： TP-Link普通路由器（支持无线功能）
• 通讯协议： S7协议

2. 网络拓扑

• S7-1200 PLC通过以太网端口与TP-Link路由器连接。
• 两台西门子S7-1200 PLC通过S7通讯协议进行数据交换。

S7-1200 PLC  <--> TP-Link路由器 <--> TP-Link路由器<--> S7-1200 PLC

3. PLC配置

步骤1：配置PLC的网络设置

可以参考西门子官方文章

S7-1200 与 S7-1200/S7-1500 S7 通信

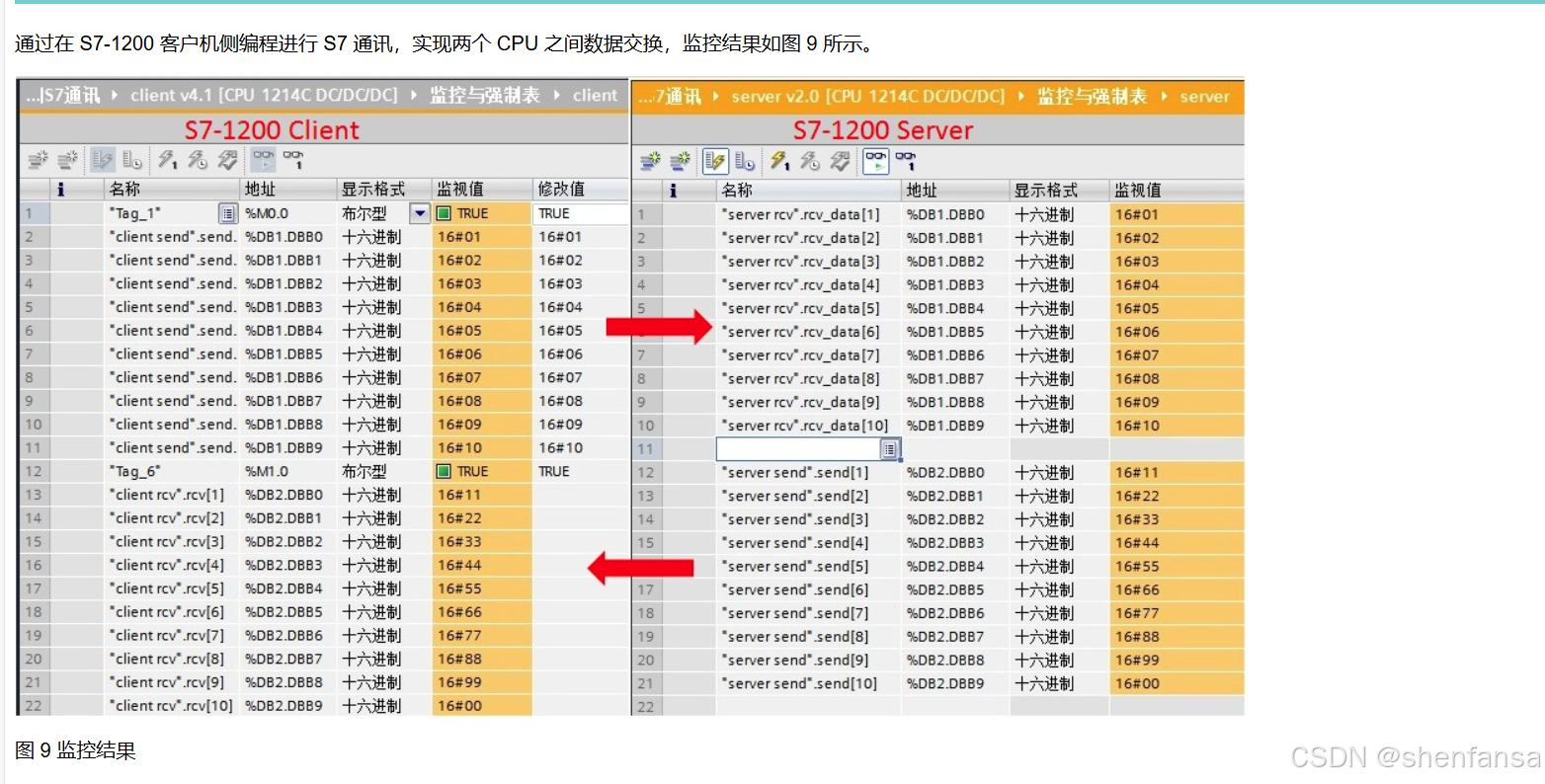

配置完成后测试通讯。

同理：profinet使用路由器无线通讯使用方式一样，但是现在未实现，有兴趣可以自己尝试一下

S7-1200 与 S7-1200/S7-1500 Profinet IO 通信

4. 路由器配置

步骤1：配置TP-Link路由器的无线网络



1. 连上对应热点。打开TP-Link路由器的Web管理界面（在浏览器中输入192.168.1.1（或者进入TP-LINK设备管理指引按步骤操作））。

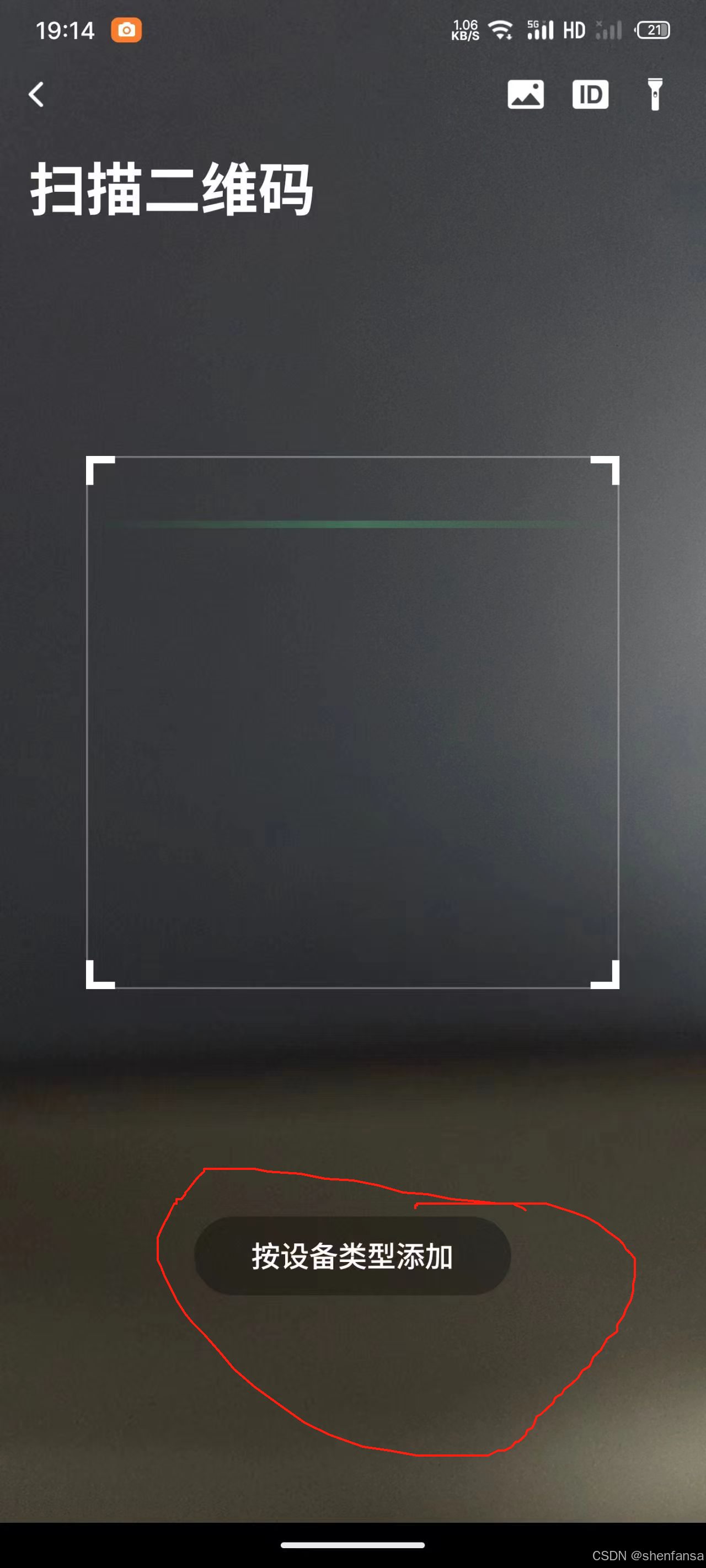

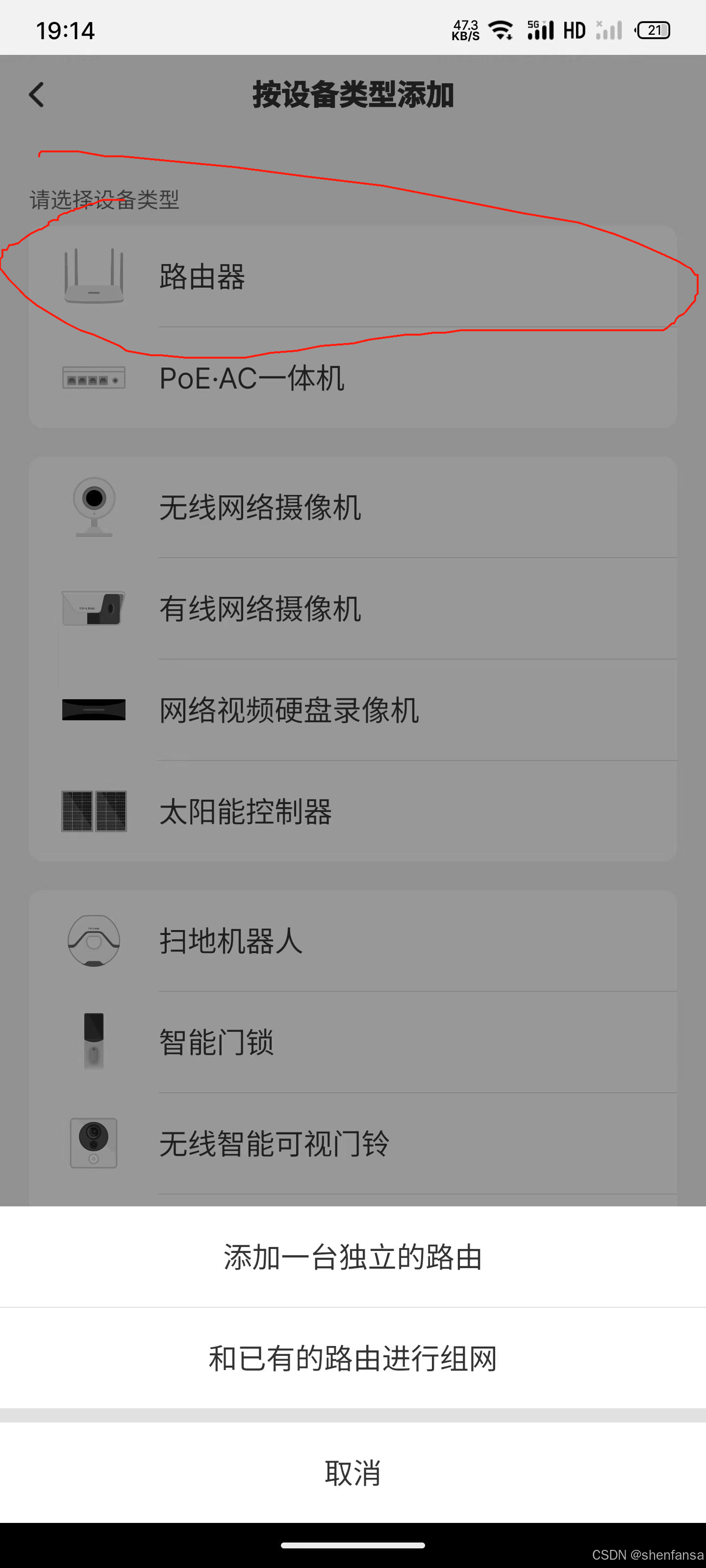

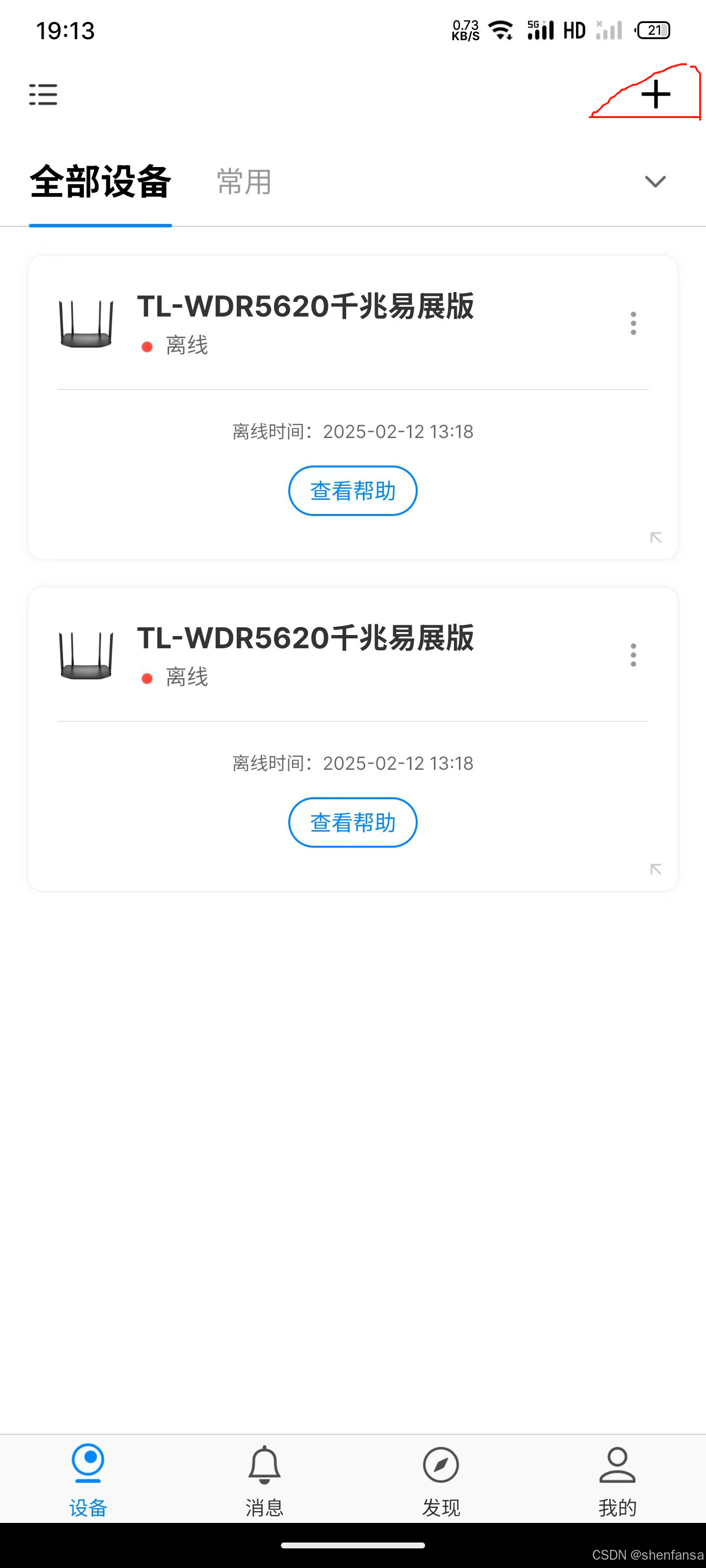

手机版下载软件如下：

1. 登录路由器管理界面。更改lan口IP地址

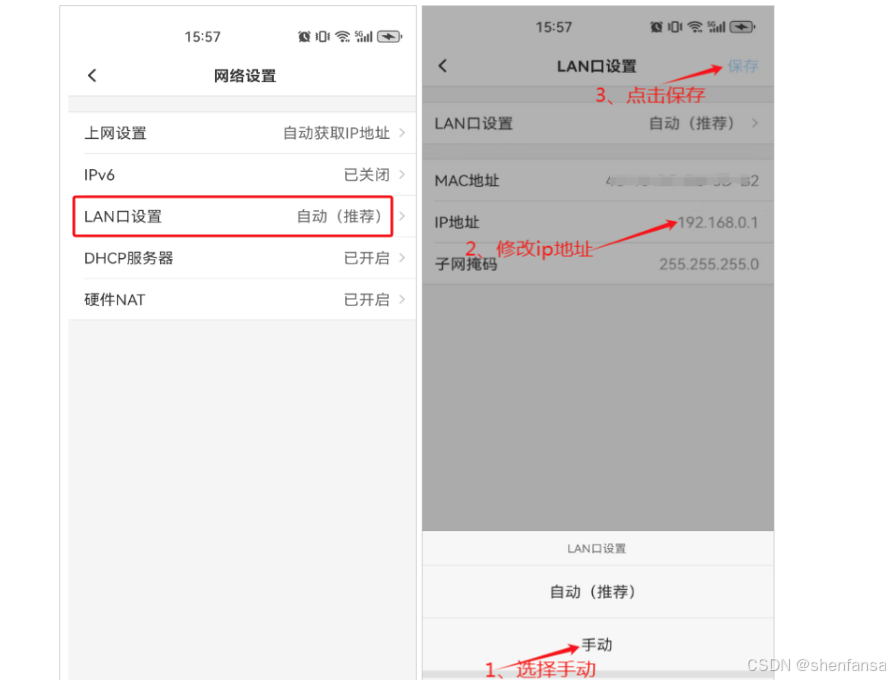

手机版：

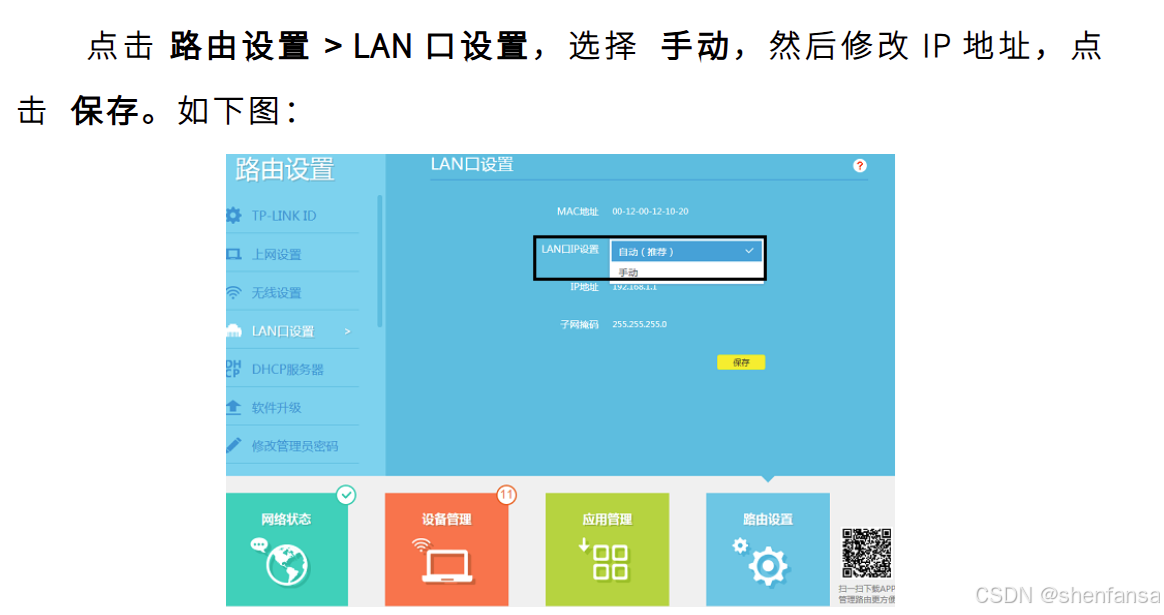

电脑版:

lan口IP地址修改到和PLC同一网段内

1. 两个路由器，一个当作主机，另一个当作从机，然后从机关闭DHCP功能，主机保持DHCP功能打开。其它部分不需要设置
2. [无线路由器]WDS桥接设置。进行桥接，主机不需要行动，从机会变为主机一部分。桥接完成之后，两台PLC共在一个局域网
3. 验证阶段：

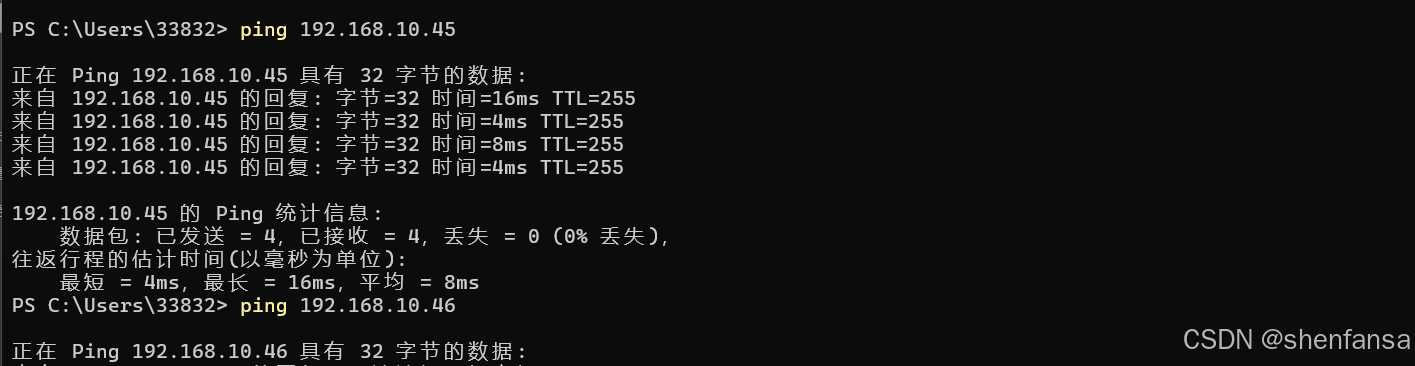

此时两个热点只剩下一个，连接这个热点之后Ping两台PLC的地址

都可以PING通证明成功

5. 数据交换

通过S7通讯协议，可以实现PLC与PLC之间的数据交换。此时路由器之间断连，仅与plc连接时仍可以实现数据传输功能，无线S7通讯成功。

通过TIA Portal配置好相关的数据块和通讯功能块之后，PLC可以通过无线网络与PLC进行数据交互，完成自动化控制任务。

6. 故障排除

如果遇到通讯失败或数据交换问题，建议按照以下步骤进行故障排除：

1. 检查PLC和路由器的网络连接：确保PLC的IP地址和路由器的设置正确无误。
2. 检查防火墙和端口设置：确认PLC和路由器的防火墙设置未阻止通讯端口。
3. 检查通讯参数：确保PLC和远程设备配置的S7通讯参数一致。
4. Ping测试：通过Ping命令测试PLC与远程设备之间的连接是否正常。
5. 桥接后：桥接之后又可能出现网线连不上PLC程序的故障，此时连接热点之后，使用网卡方式连接比较通顺

7. 总结

通过配置西门子S7-1200 PLC与TP-Link无线路由器，结合S7通讯协议，您可以轻松实现无线通讯。此方案可广泛应用于工业自动化控制系统，尤其是在需要远程监控和数据交换的场景中。希望通过这个教程，您能顺利搭建一个基于无线通讯的PLC控制系统。
