ABAQUS 使用RSG绘制插件初体验

大概工作流为：

1. 将操作过程记录并修改为.py文件，即将操作转为函数，也就是后面kernel调用的对象。

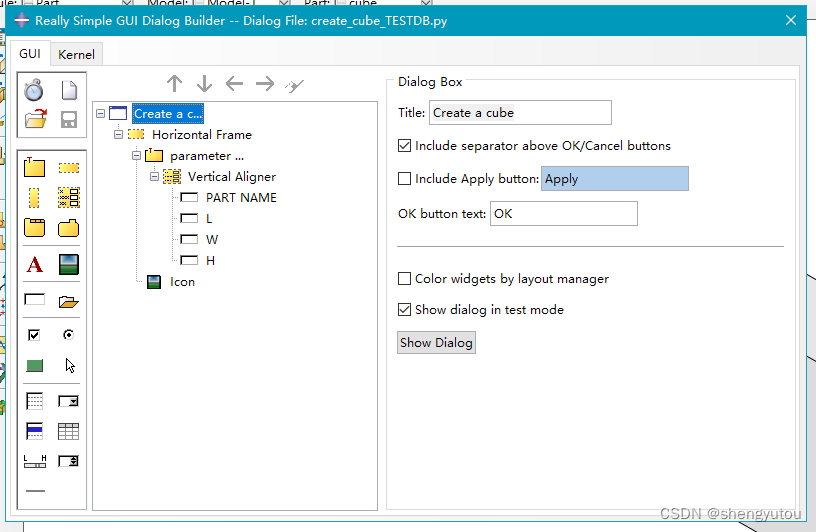

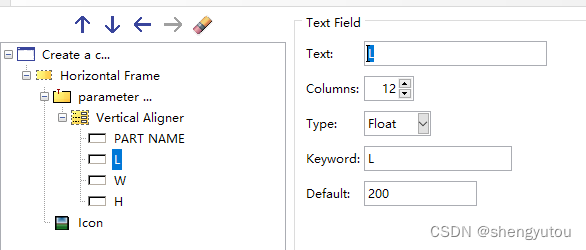

2. 为函数的变量定义默认参数，并且在RSG里面定义对应的参数名称，变量类型。

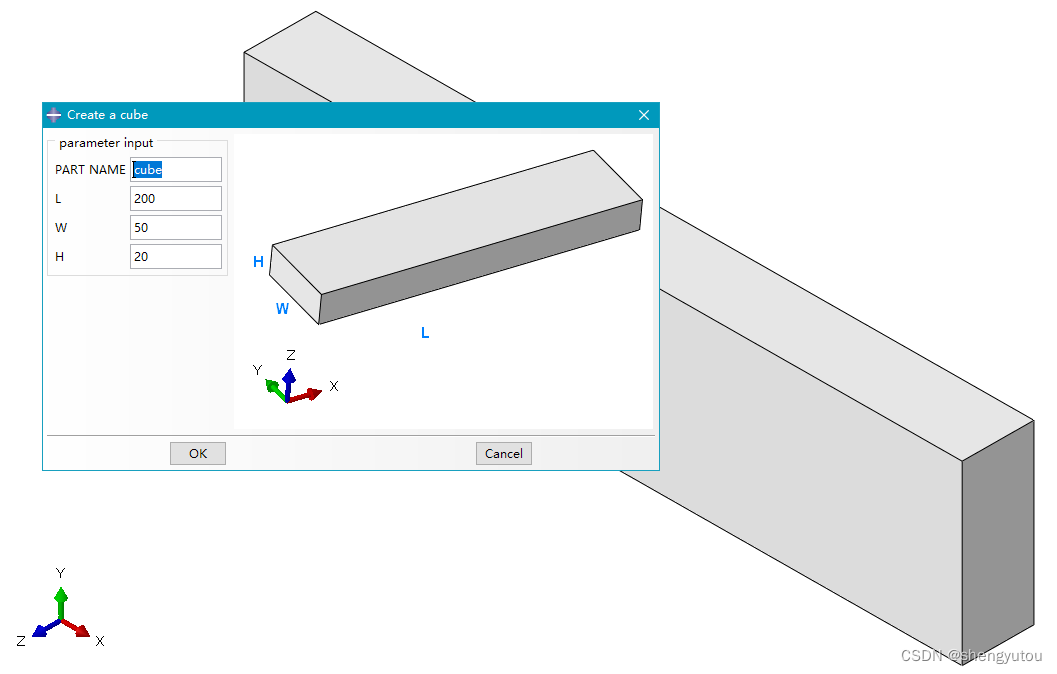

3. 在RSG里面进行界面排版。 保存在相应位置。

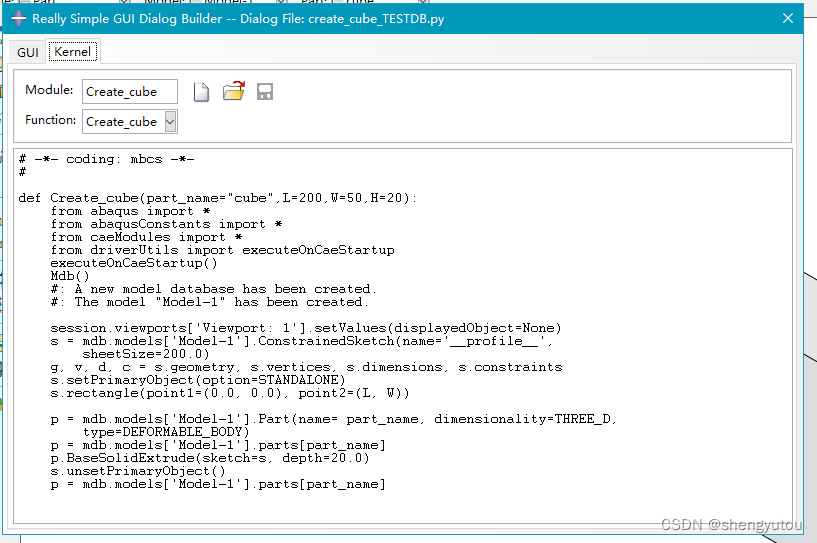

kernel

# -*- coding: mbcs -*-
#

def Create_cube(part_name="cube",L=200,W=50,H=20):
    from abaqus import *
    from abaqusConstants import *
    from caeModules import *
    from driverUtils import executeOnCaeStartup
    executeOnCaeStartup()
    Mdb()
    #: A new model database has been created.
    #: The model "Model-1" has been created.

    session.viewports['Viewport: 1'].setValues(displayedObject=None)
    s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',
        sheetSize=200.0)
    g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraints
    s.setPrimaryObject(option=STANDALONE)
    s.rectangle(point1=(0.0, 0.0), point2=(L, W))

    p = mdb.models['Model-1'].Part(name= part_name, dimensionality=THREE_D,
        type=DEFORMABLE_BODY)
    p = mdb.models['Model-1'].parts[part_name]
    p.BaseSolidExtrude(sketch=s, depth=20.0)
    s.unsetPrimaryObject()
    p = mdb.models['Model-1'].parts[part_name]

参考资料

1. 手把手教你怎么用AbaqusGUI二次开发攻略
2. 士盟科技ABAQUS培训视频-YOUTUBE搬运
3. 曹金凤.《Python语言在Abaqus中的应用》
4. 《ABAQUS PYTHON二次开发攻略》
5. Puri.《PYTHON SCRIPTS FOR ABAQUS》
