SQL Server 堆heap 非聚集索引 Nonclustered index 行号键查找RID loopup结合执行计划过程详解

SQL Server 堆型数据与执行计划使用案例

索引的相关术语

1 堆(Heap)是一种没有指定排序的数据结构，通俗的理解堆就像是按照顺序排放的杂物。在数据库里也即是对应没有聚集索引。

2 聚集索引：一个表只有一个聚集索引且数据存放在聚集索引内。

3 非聚集索：是一个B-树(B-Tree)结构，它包含了索引键和指向数据行的指针。

我们可以在堆或聚集索引类型的表里创建非聚集索引。一个表的非聚集索引最多支持999个。在覆盖索引的应用场景下，可以定义非聚集索引时指定包含(include)其它字段。

4 唯一索引：唯一索引不允许表里的指定的列数据有重复的值，一个表可以有一个或多个唯一索引。

5 主键：主键是一个表里每行记录的唯一标识同时默认情况下也是聚集索引。

6 RID lookup 堆形式的表的执行计划里通过ROW id映射匹配其它非聚集索引字段的操作。

堆的演示案例

建立验证表

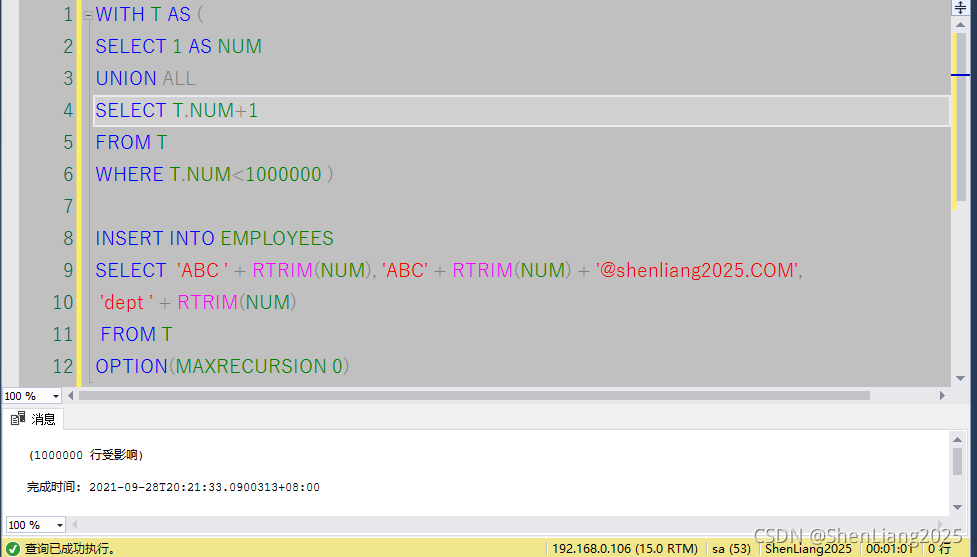

借助CTE插入100万条记录到EMPLOYEES表。

USE ShenLiang2025
GO
CREATE TABLE EMPLOYEES
(
	id INT IDENTITY,
	name NVARCHAR(50),
	email NVARCHAR(50),
	dept NVARCHAR(50)
)
GO
WITH T AS (
SELECT 1 AS NUM
UNION ALL
SELECT T.NUM+1
FROM T
WHERE T.NUM<1000000 )

INSERT INTO EMPLOYEES
SELECT  'ABC ' + RTRIM(NUM), 'ABC' + RTRIM(NUM) + '@shenliang2025.COM',
 'dept ' + RTRIM(NUM)
 FROM T
OPTION(MAXRECURSION 0)

系统表查看当前表的类型

SELECT * FROM sys.indexes
WHERE object_id = OBJECT_ID('dbo.EMPLOYEES')



无索引下WHERE查询

--查询名字是ABC 874000的员工信息。
-- 执行时点击SSMS里的“包括实际的执行计划按钮”菜单(或者用CTRL+M快捷键)。
SELECT * FROM EMPLOYEES
WHERE NAME = 'ABC 874000'

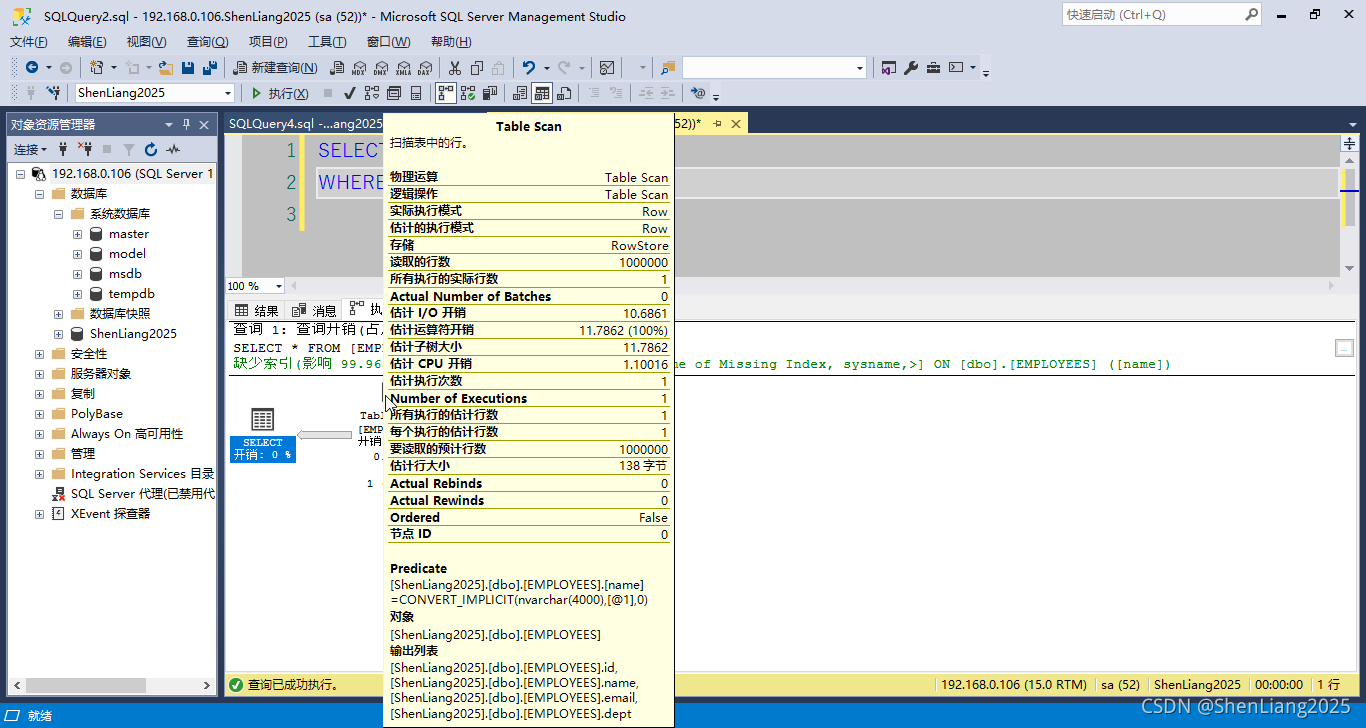

通过分析实际的执行计划不难发现，在堆情况下的表里应用WHERE查询1条记录时需要遍历表里所有的所有记录（这里是100万条）。

非聚集索引下WHERE查询

--在NAME字段上建立非聚集索引。
CREATE NONCLUSTERED INDEX IX_EMP_NAME ON EMPLOYEES(NAME)

-- 再次执行WHERE查询并含实际执行计划。
SELECT * FROM EMPLOYEES
WHERE NAME = 'ABC 874000'

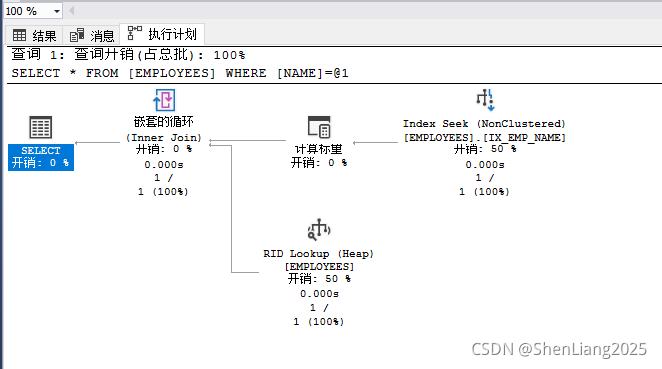

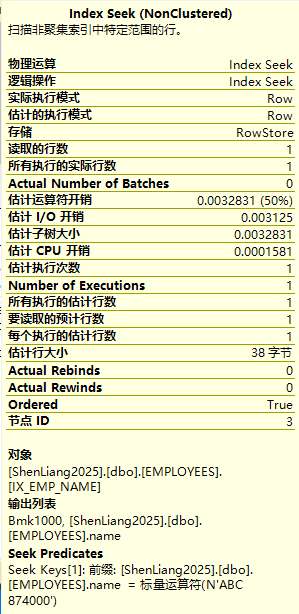

可见在index seek下读取的行数和所实际执行的行数都是1，而且估计子树大小为0.0032831相对于上例的11改进巨大。

RID映射查找

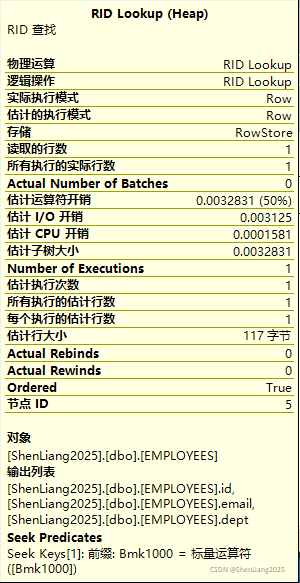

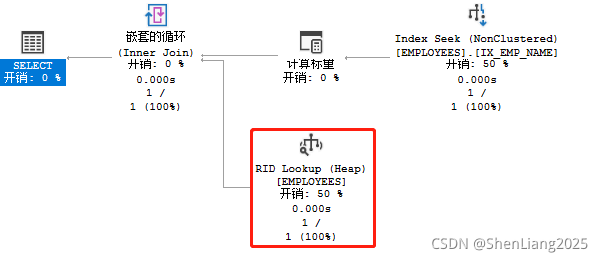

上例的执行计划中我们可以看到RID lookup过程，这个映射查找出现的原因是我们的查询里name字段虽然可以在非聚集索引IX_EMP_NAME上直接获取到，但id、email、dept而这些信息则需要通过Row ID来映射匹配到。

注：非聚集索引在建立时已经有name字段和Row ID的匹配信息。

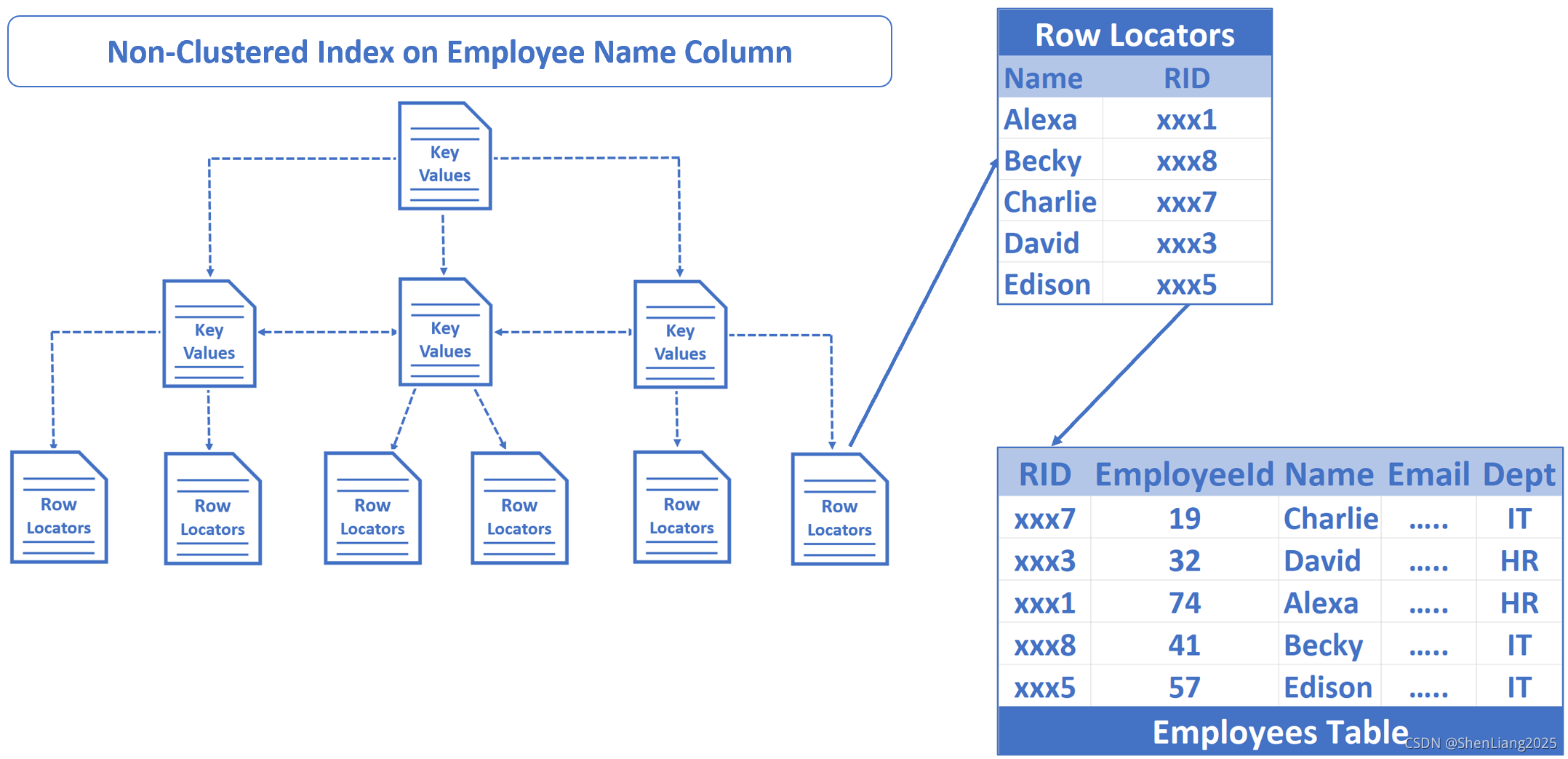

RID lookup示意

通过上图我们可以看到在非聚集索引的叶子节点里存放了索引字段和RID，而通过RID可以找到记录的所有的字段。

什么时候用堆类型的表

1 用于插入大量、无序数据的临时表时。

2 数据量较小时。

3 始终通过非聚集索引访问数据时。
