主变10kv 220kV、容量63MVA的风电场设计

目录

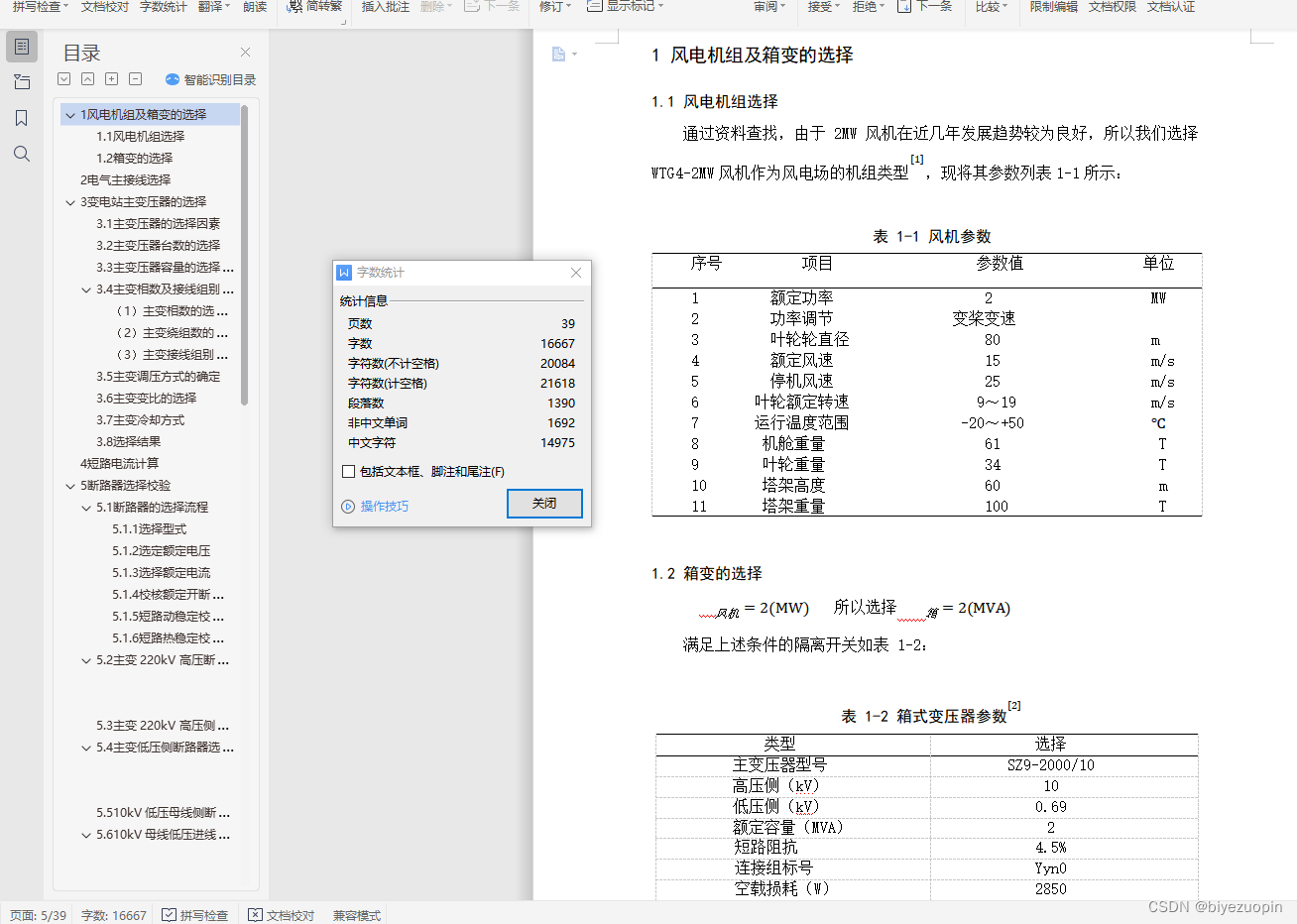

1 风电机组及箱变的选择 4
1.1 风电机组选择 4
1.2 箱变的选择 5
2 电气主接线选择 6
3 变电站主变压器的选择 6
3.1 主变压器的选择因素 6
3.2 主变压器台数的选择 6
3.3 主变压器容量的选择要求 7
3.4 主变相数及接线组别的选择 7
（1） 主变相数的选择 7
（2） 主变绕组数的确定 8
（3） 主变接线组别的确定 8
3.5 主变调压方式的确定 8
3.6 主变变比的选择 8
3.7 主变冷却方式 8
3.8 选择结果 8

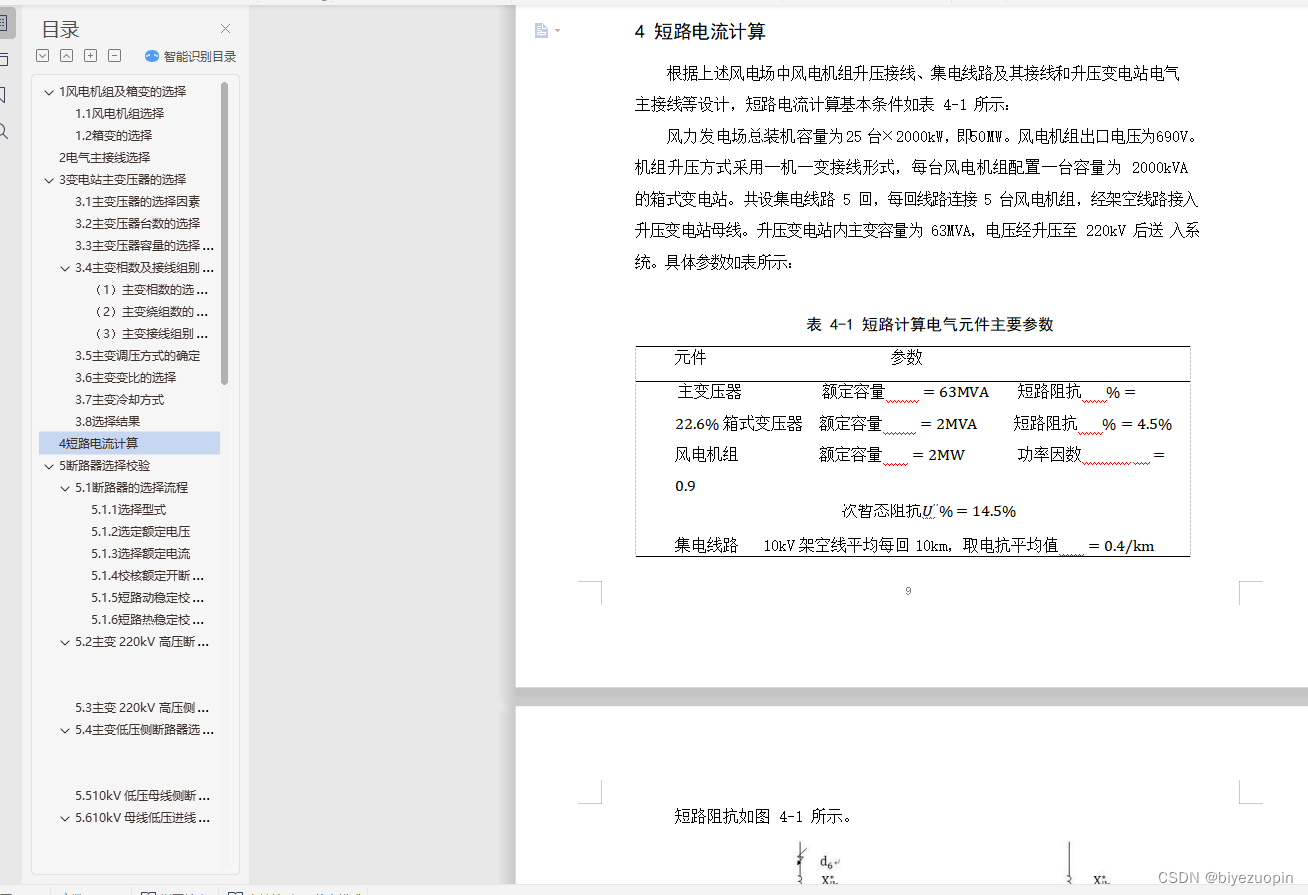

4 短路电流计算 9
5 断路器选择校验 11
5.1 断路器的选择流程 11
5.1.1 选择型式 11
5.1.2 选定额定电压 11
5.1.3 选择额定电流 11
5.1.4 校核额定开断能力 11
𝑘𝑡 11
𝑝𝑡 11
5.1.5 短路动稳定校验 13
5.1.6 短路热稳定校验 13
5.2 主变 220kV 高压断路器选择（出线） 13
𝑔𝑚𝑎𝑥 13
𝑡𝑘 15
5.3 主变 220kV 高压侧断路器选择 15
5.4 主变低压侧断路器选择 16
𝑔𝑚𝑎𝑥 16
𝑡𝑘 17
5.5 10kV 低压母线侧断路器选择（即两个 10kV 母线桥间的断路器） 17
5.6 10kV 母线低压进线处断路器选择 17
𝑔𝑚𝑎𝑥 17
𝑡𝑘 18
5.7 箱变 10kV 高压侧 18
𝑔𝑚𝑎𝑥 18
𝑡𝑘 19
5.8 箱变 690V 低压侧 19
𝑔𝑚𝑎𝑥 19
𝑡𝑘 20

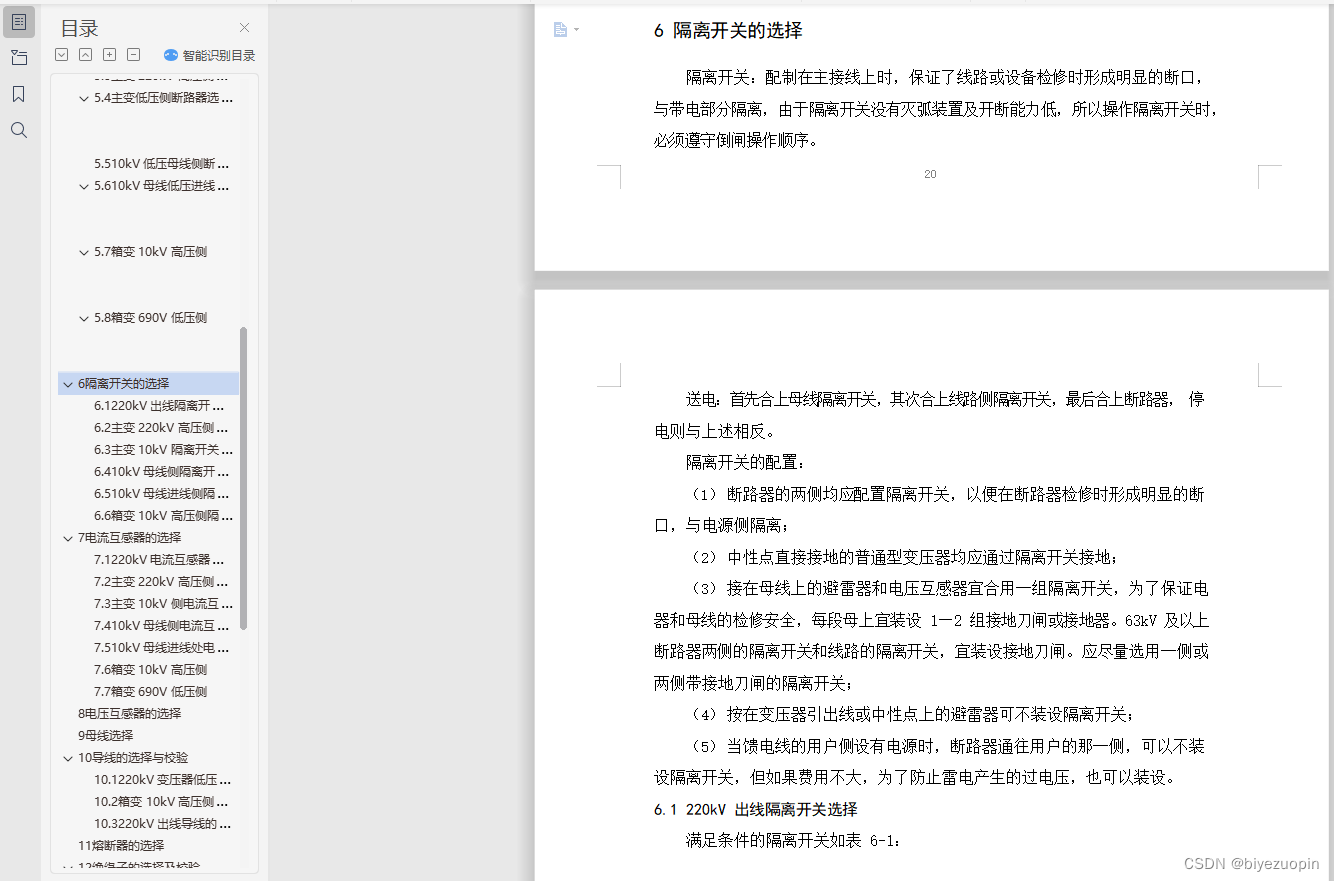

6 隔离开关的选择 20
6.1 220kV 出线隔离开关选择 21
6.2 主变 220kV 高压侧隔离开关选择 21
6.3 主变 10kV 隔离开关选择 22
6.4 10kV 母线侧隔离开关选择 22
6.5 10kV 母线进线侧隔离开关选择 22
6.6 箱变 10kV 高压侧隔离开关选择 22

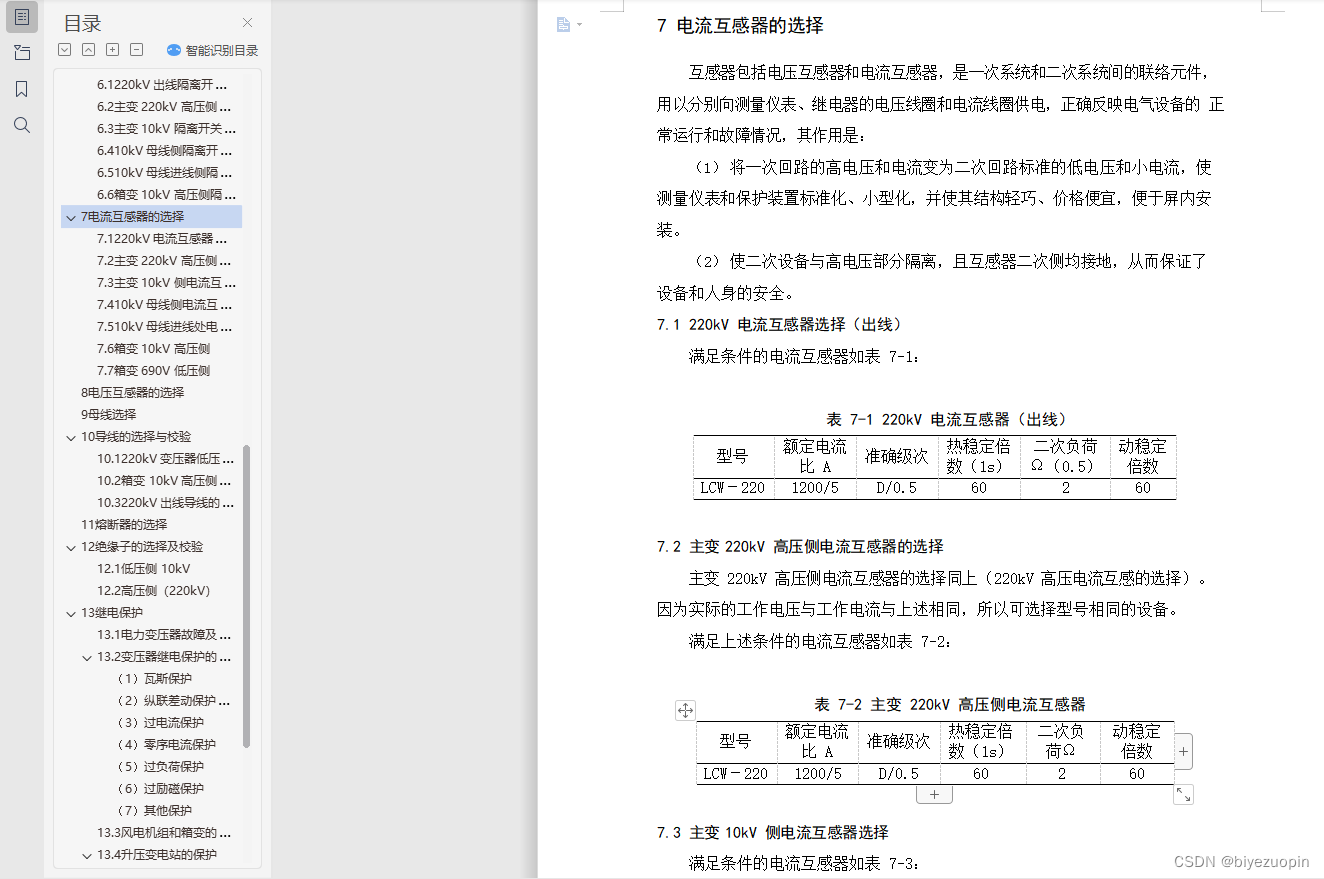

7 电流互感器的选择 23
7.1 220kV 电流互感器选择（出线） 23
7.2 主变 220kV 高压侧电流互感器的选择 23
7.3 主变 10kV 侧电流互感器选择 23
7.4 10kV 母线侧电流互感器选择 24
7.5 10kV 母线进线处电流互感器选择 24
7.6 箱变 10kV 高压侧 24
7.7 箱变 690V 低压侧 24
8 电压互感器的选择 25
9 母线选择 28

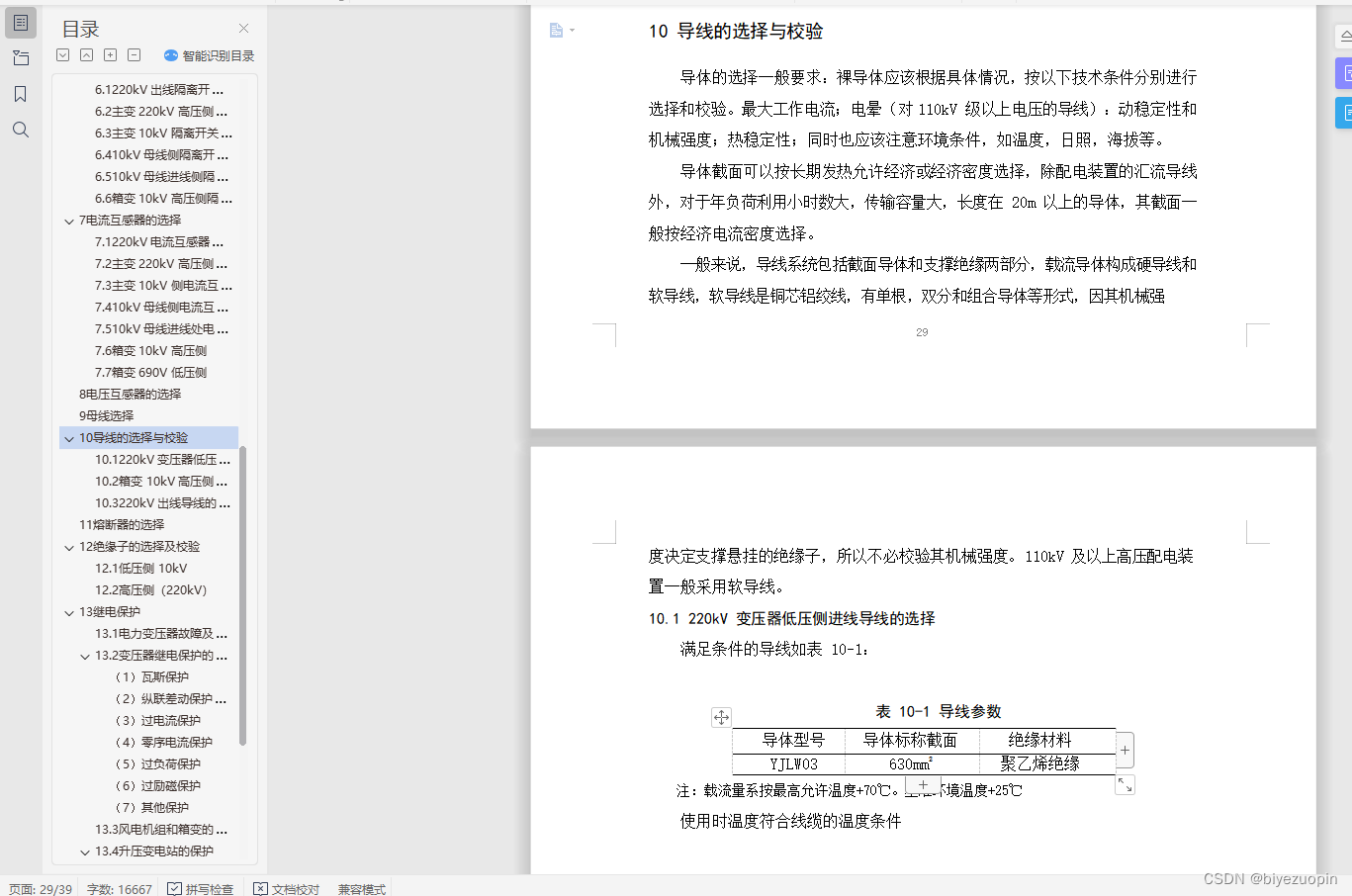

10 导线的选择与校验 29
10.1 220kV 变压器低压侧进线导线的选择 30
10.2 箱变 10kV 高压侧出线导线的选择 30
10.3 220kV 出线导线的选择与校验 30
11 熔断器的选择 30

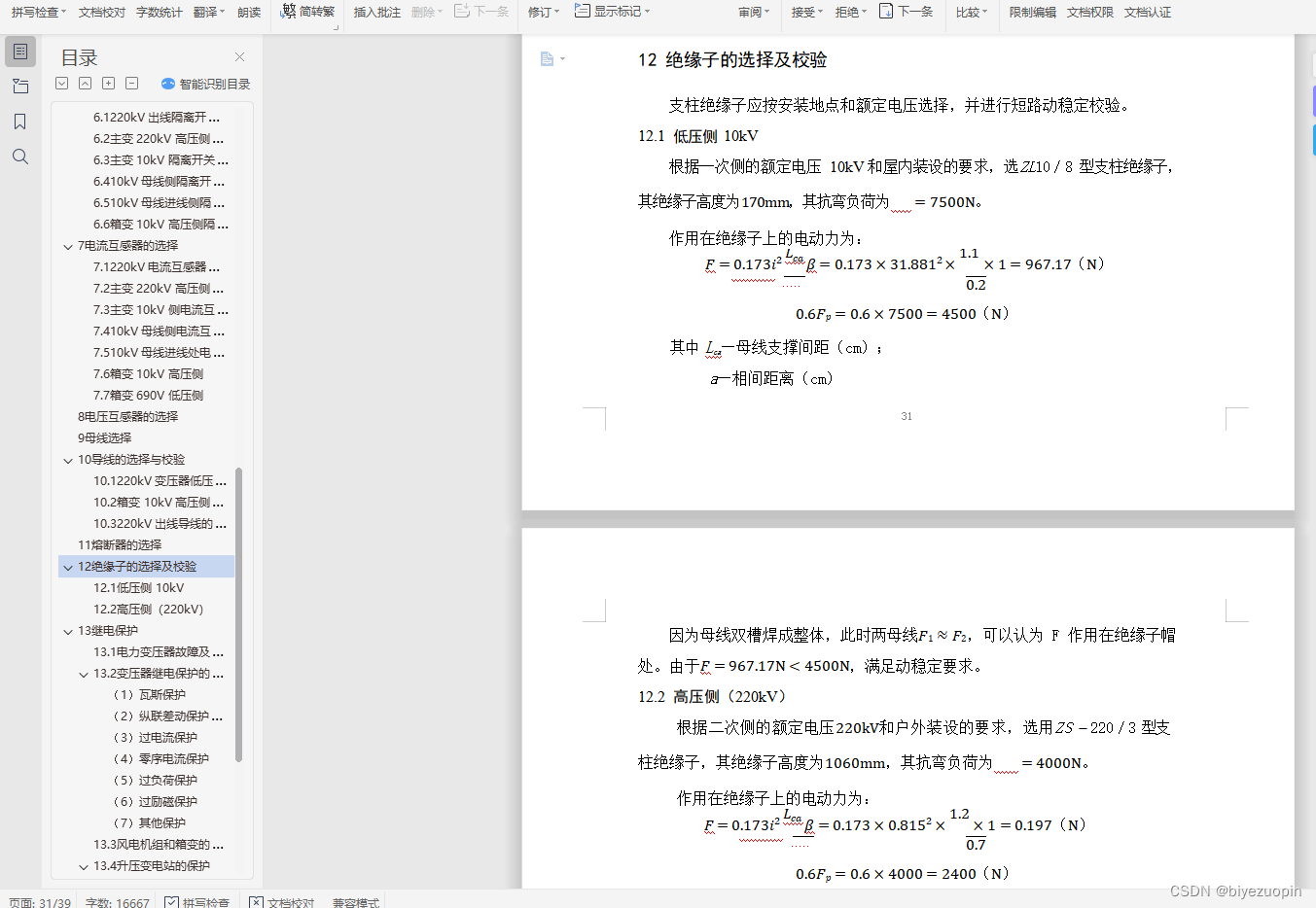

12 绝缘子的选择及校验 31
12.1 低压侧 10kV 31
12.2 高压侧（220kV） 32
13 继电保护 32
13.1 电力变压器故障及不正常运行状态 32
13.2 变压器继电保护的配置原则 33
（1） 瓦斯保护 33
（2） 纵联差动保护或电流速断保护 33
（3） 过电流保护 33
（4） 零序电流保护 34
（5） 过负荷保护 34
（6） 过励磁保护 34
（7） 其他保护 34
13.3 风电机组和箱变的保护 34
13.4 升压变电站的保护 35
（1） 瞬时差动过电流元件 35
（2） 耐受暂态状况的性能 35
13.5 主变压器后备保护 35
（1）复合电压方向过流保护、复合电压过流保护 35
（2）220kV 侧的零序过流保护 35
（3） 用于 220kV 回路的间隙过流和零序过电压保护 35
（4） 高低压侧的过负荷保护过负荷保护延时动作于信号。 36
13.6 变压器非电量保护 36
14 风电场的防雷和接地 36

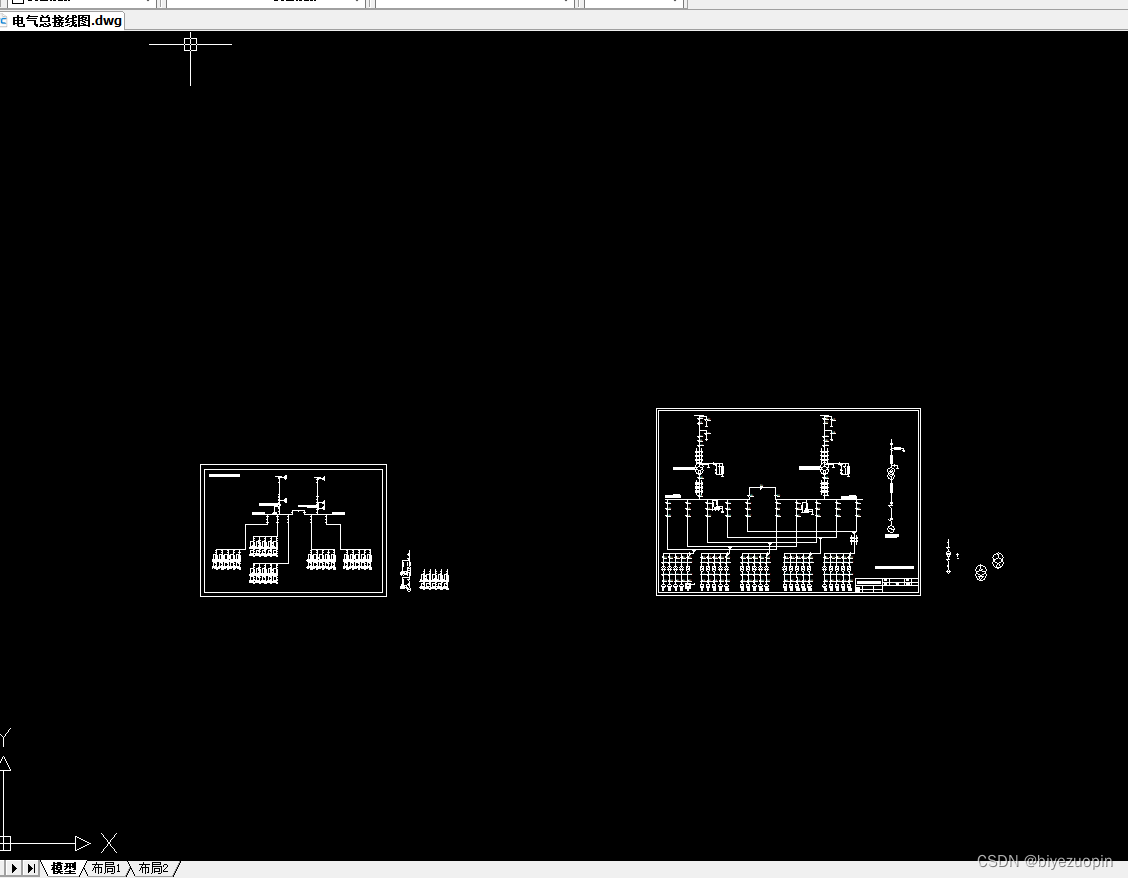

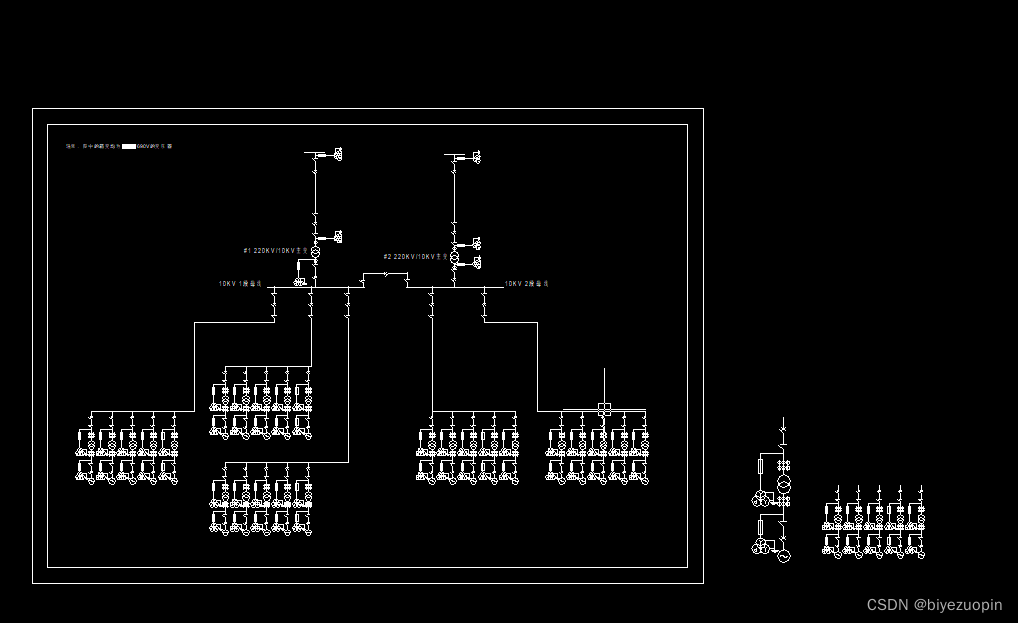

15 电气主接线图 36

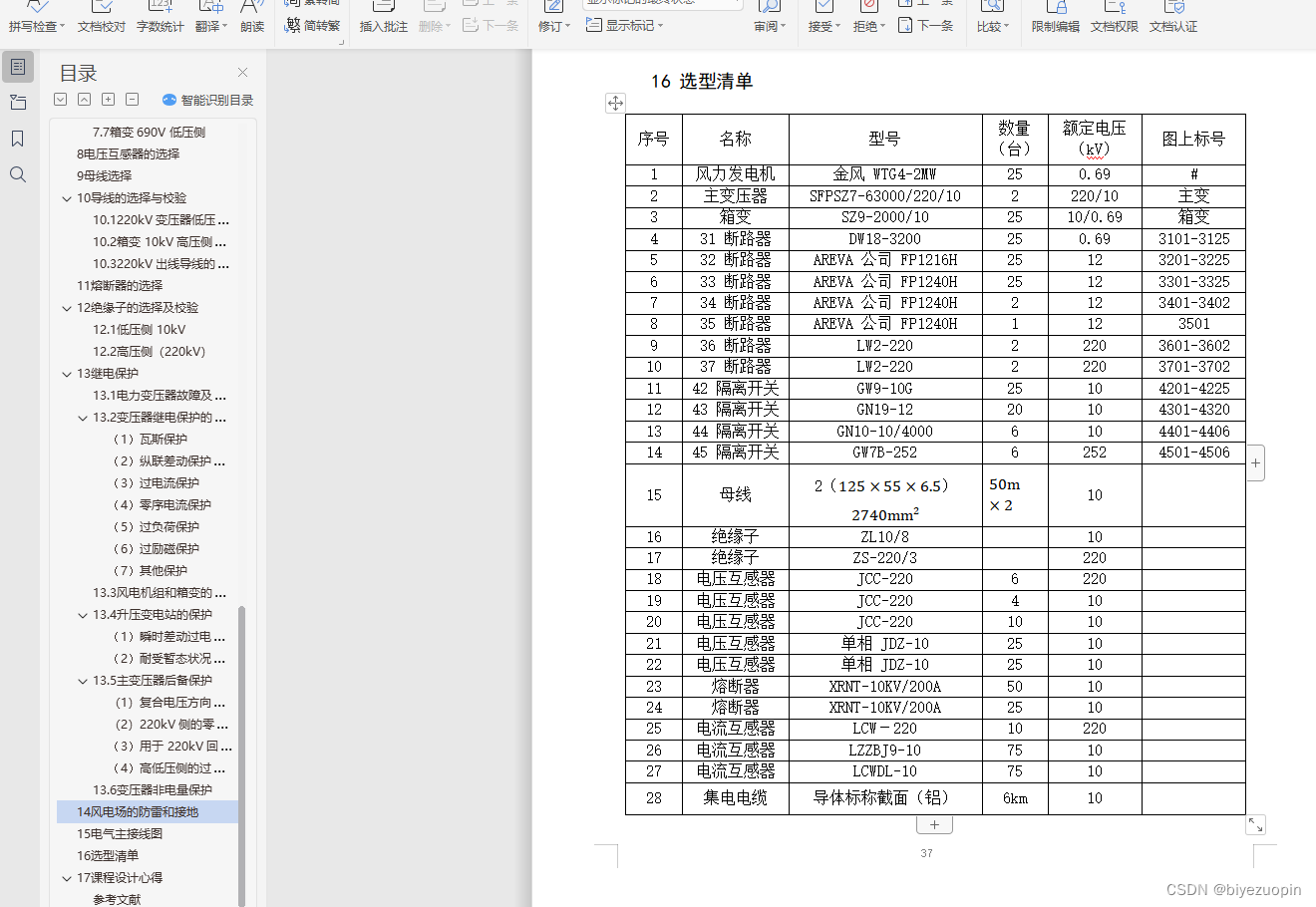

16 选型清单 37
17 课程设计心得 38
参考文献 39

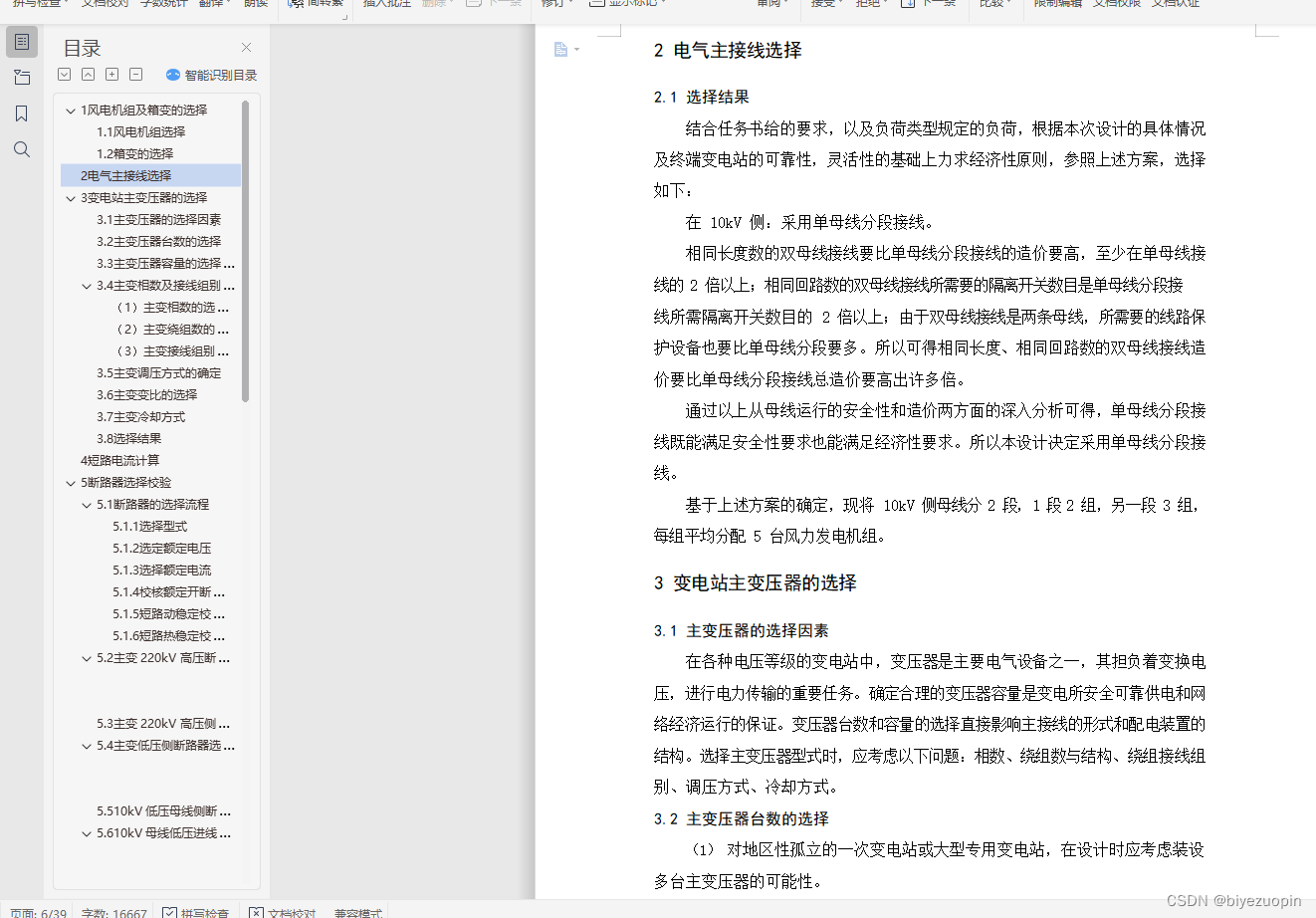

2电气主接线选择

2.1选择结果
结合任务书给的要求，以及负荷类型规定的负荷，根据本次设计的具体情况及终端变电站的可靠性，灵活性的基础上力求经济性原则，参照上述方案，选择如下：
在 10kV 侧：采用单母线分段接线。
相同长度数的双母线接线要比单母线分段接线的造价要高，至少在单母线接线的 2 倍以上；相同回路数的双母线接线所需要的隔离开关数目是单母线分段接
线所需隔离开关数目的 2 倍以上；由于双母线接线是两条母线，所需要的线路保护设备也要比单母线分段要多。所以可得相同长度、相同回路数的双母线接线造价要比单母线分段接线总造价要高出许多倍。
通过以上从母线运行的安全性和造价两方面的深入分析可得，单母线分段接线既能满足安全性要求也能满足经济性要求。所以本设计决定采用单母线分段接线。
基于上述方案的确定，现将 10kV 侧母线分 2 段，1 段 2 组，另一段 3 组， 每组平均分配 5 台风力发电机组。
3变电站主变压器的选择
3.1主变压器的选择因素
在各种电压等级的变电站中，变压器是主要电气设备之一，其担负着变换电压，进行电力传输的重要任务。确定合理的变压器容量是变电所安全可靠供电和网络经济运行的保证。变压器台数和容量的选择直接影响主接线的形式和配电装置的结构。选择主变压器型式时，应考虑以下问题：相数、绕组数与结构、绕组接线组别、调压方式、冷却方式。
3.2主变压器台数的选择
（1）对地区性孤立的一次变电站或大型专用变电站，在设计时应考虑装设多台主变压器的可能性。
（2）考虑到该变电站为一重要中间变电站，与系统联系紧密，且在一次主
接线中已考虑采用旁路带主变的方式。
根据合理分析，本文转载自http://www.biyezuopin.vip/onews.asp?id=13116这里我们选择两台主变压器，其中一台留做备用。
3.3主变压器容量的选择要求
要求安全可靠、稳定灵活、方便经济。
（1）主变压器的容量，应根据地区供电条件、负荷性质、用电容量和运行方式等综合考虑确定。
（2）主变压器容量一般按变电所、建成后 5～10 年的规划负荷选择，并适当考虑到远期的负荷发展。对于城网变电所，主变压器容量应与城市规划相结合。
（3）在有一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。如变电所可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。
（4）装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于 70%的全部负荷，并应保证用户的一、二级负荷。
（5）当一台事故停用时，另一台变压器事故过负荷能力查表得出过负荷倍数为 1.3，允许时间为 2 小时。
（6）由于我国电力不足、电网电压波动较大。变压器的有载调压是改善电压质量、减少电压波动的有效手段。对电力系统，一般要求 110kV 及以下变电所至少采用一级有载调压变压器，因此城网变电所采用有载调压变压器的较多。
