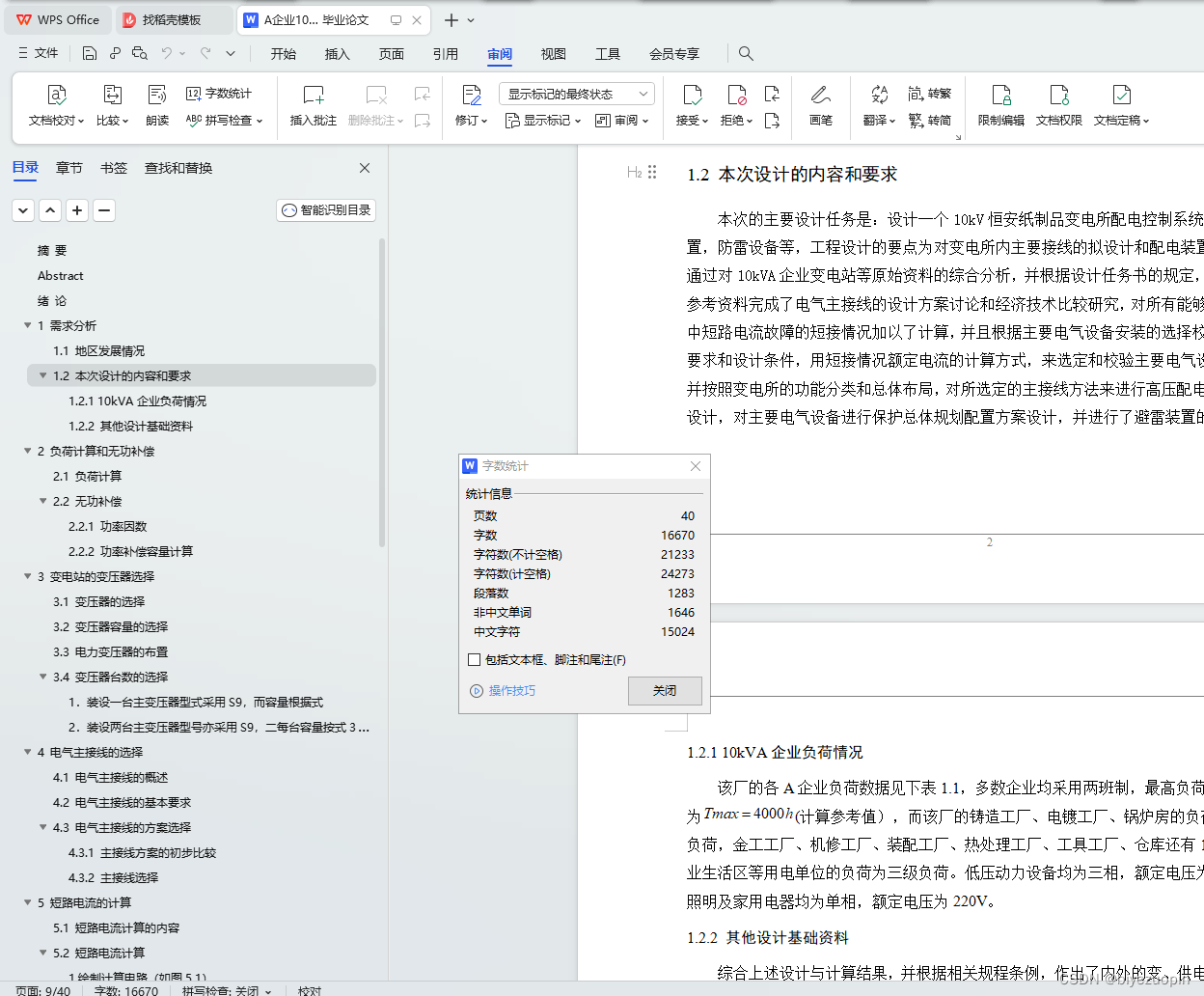

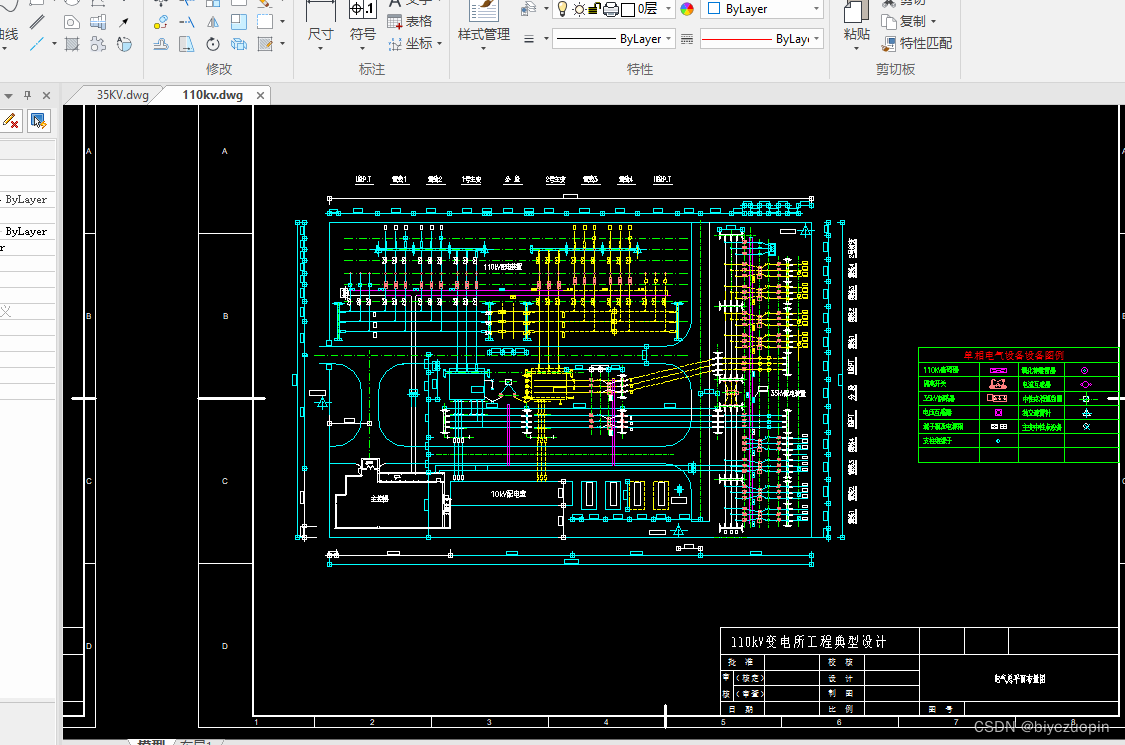

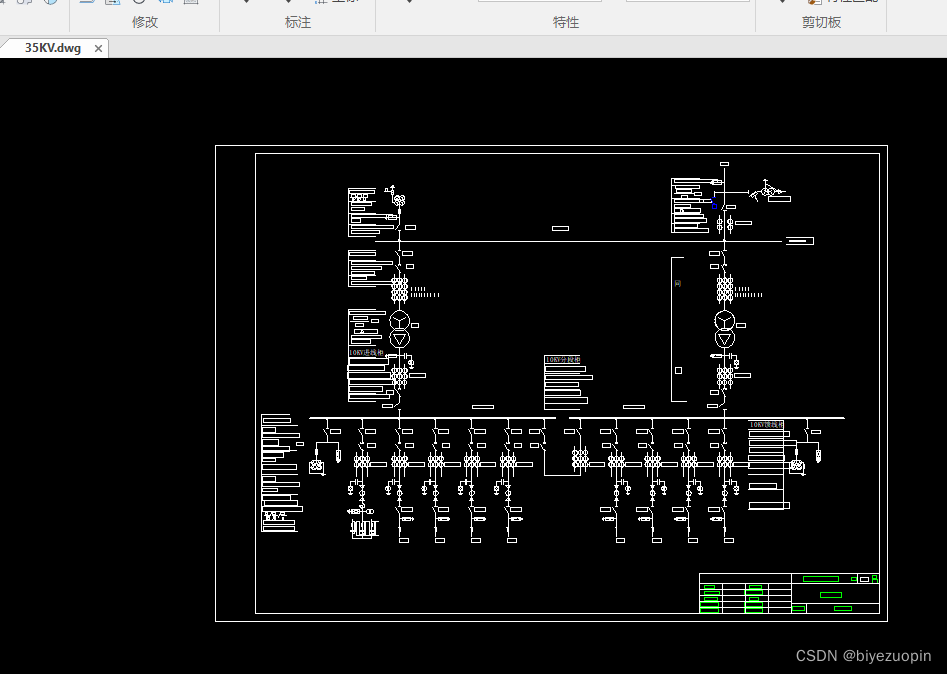

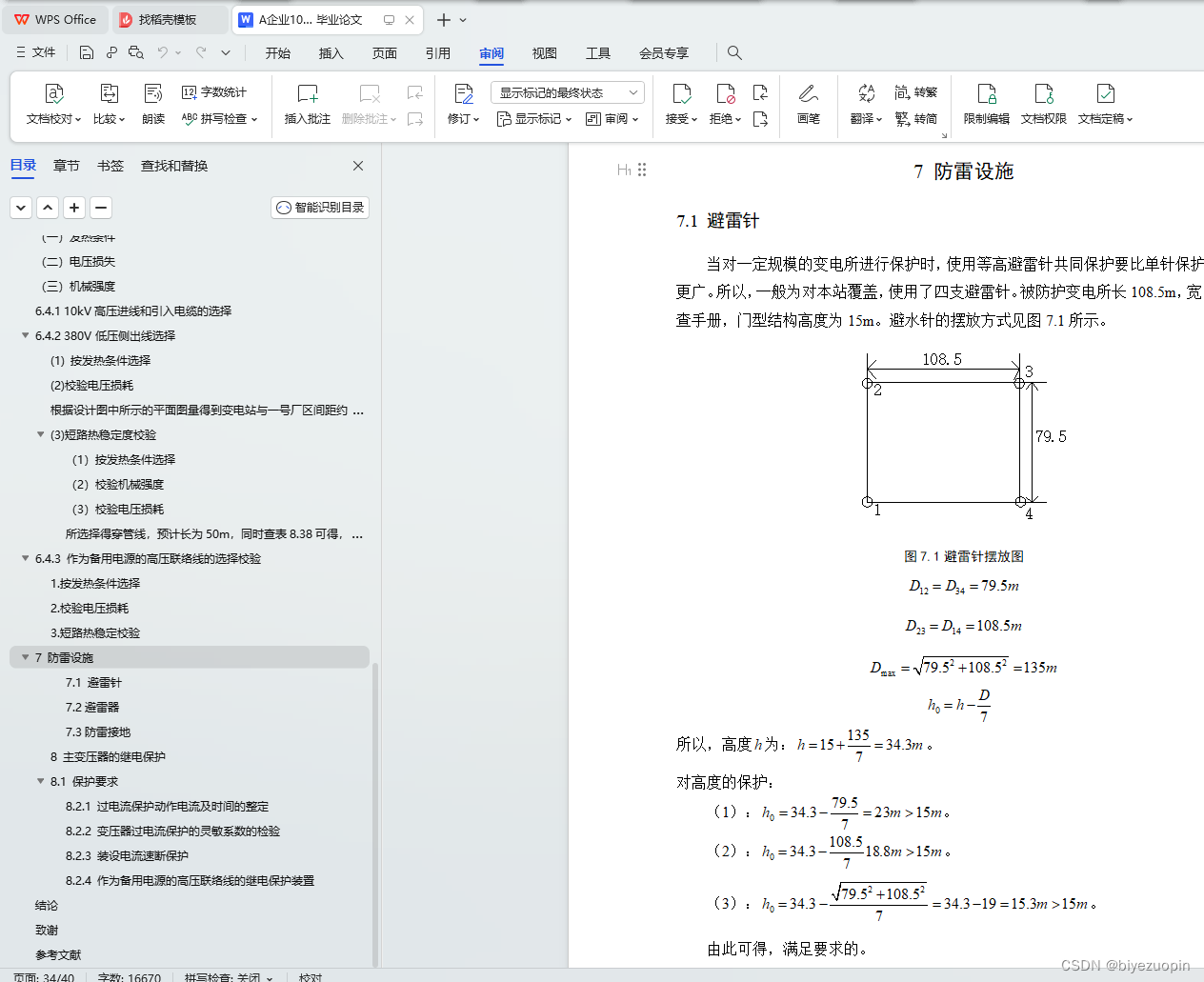

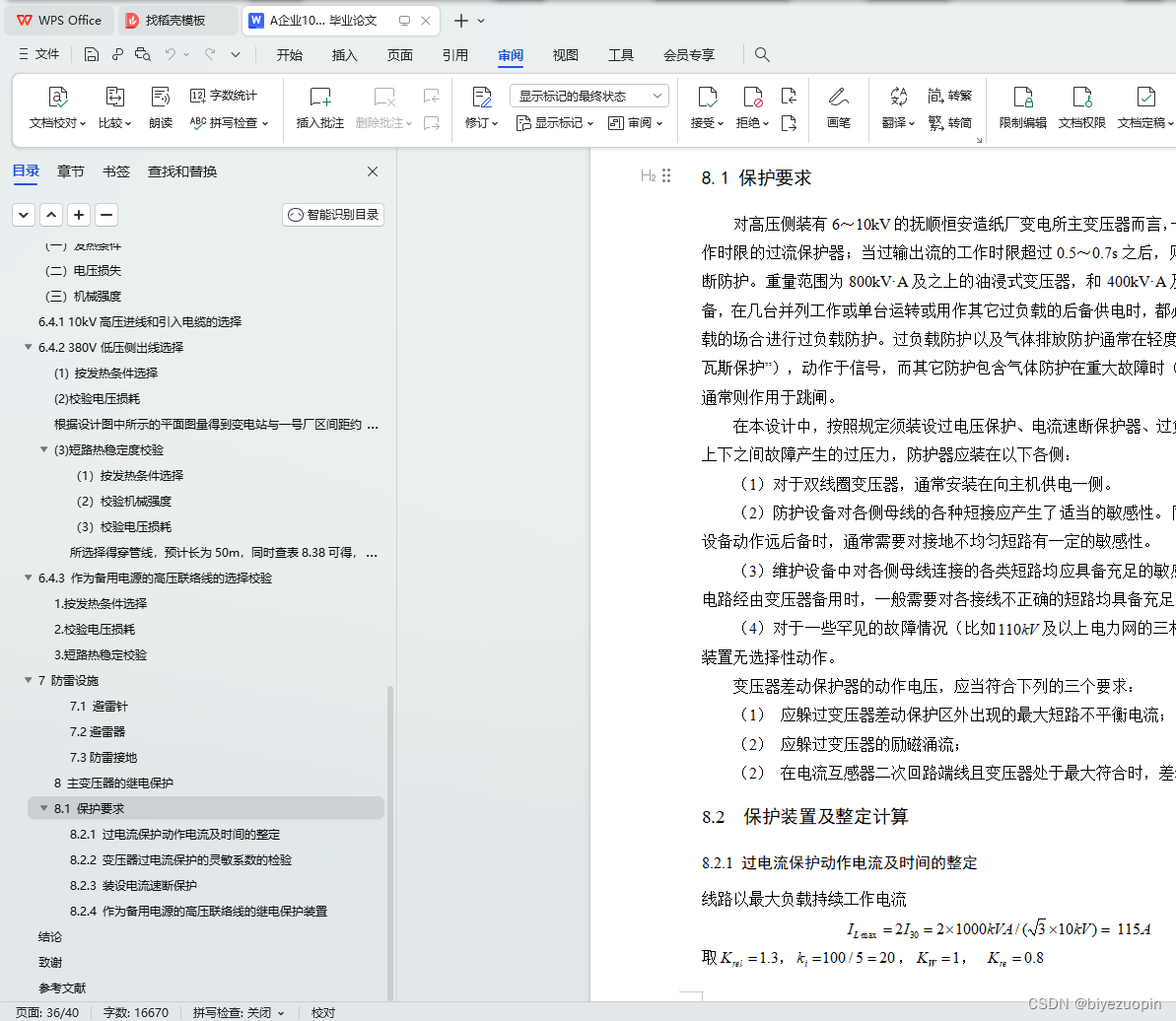

1.2 本次设计的内容和要求

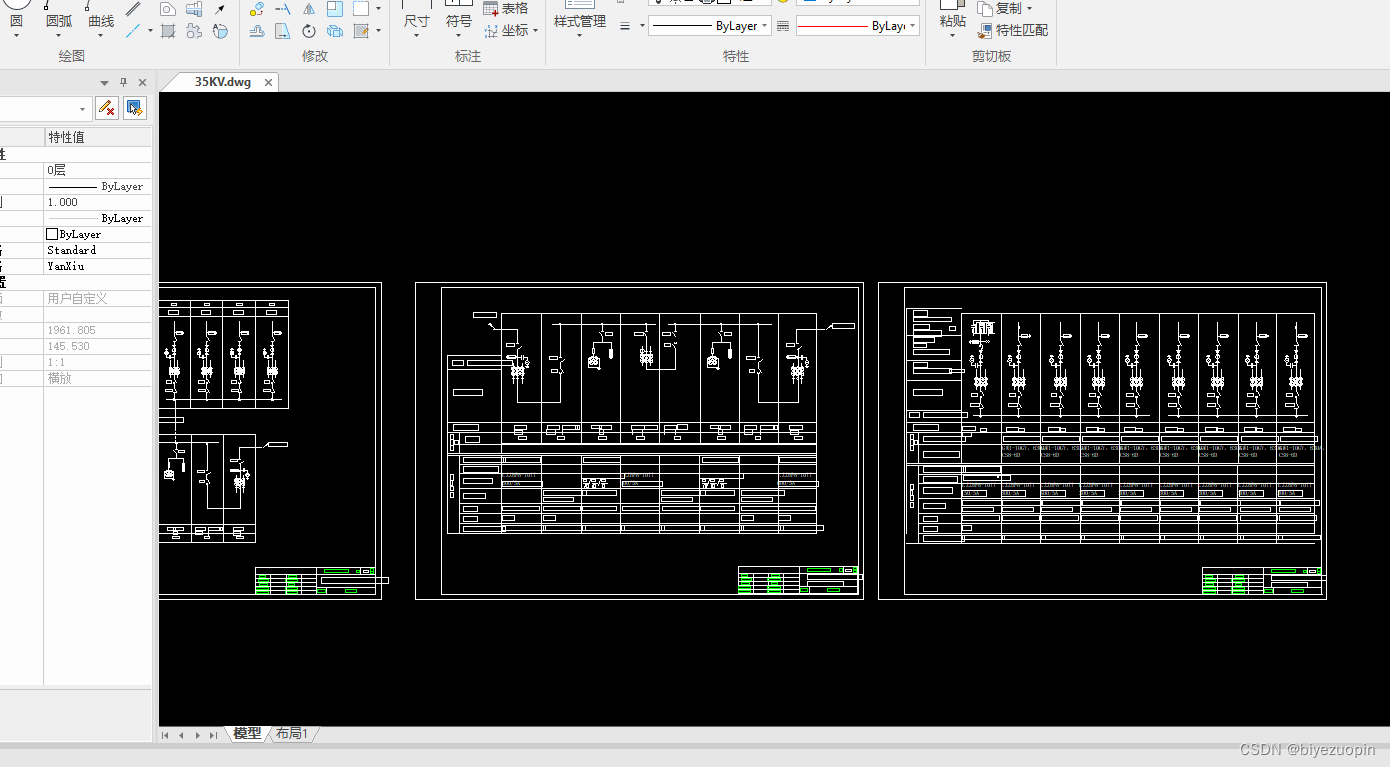

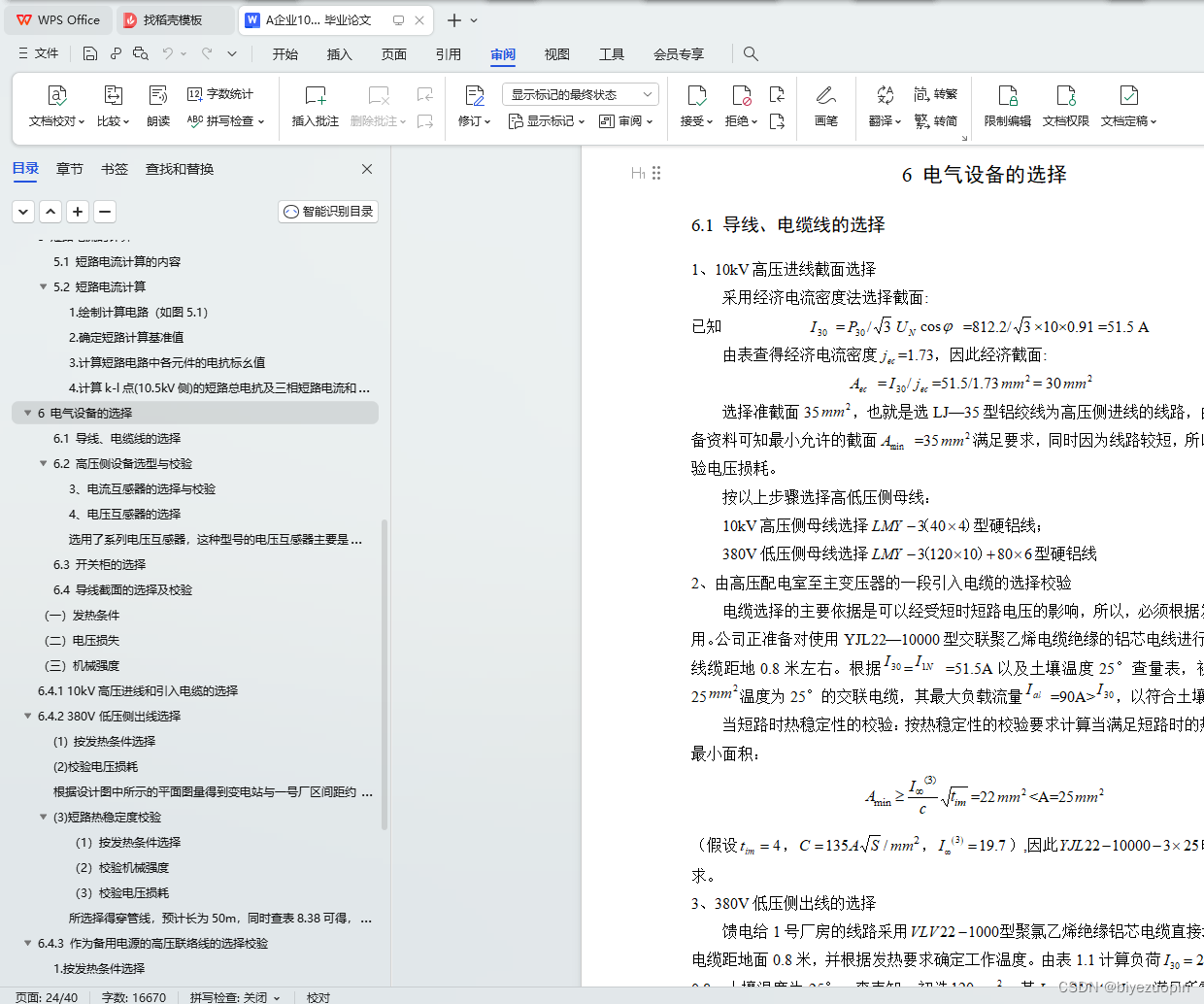

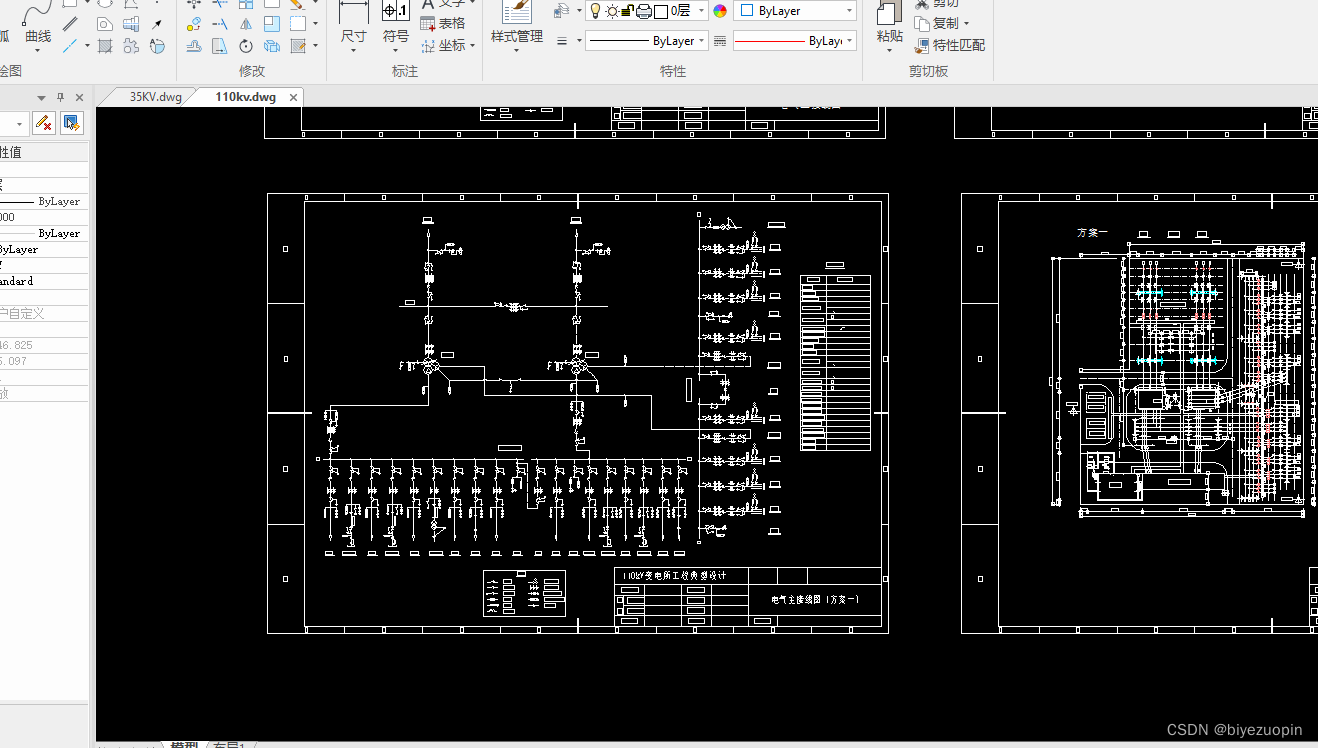

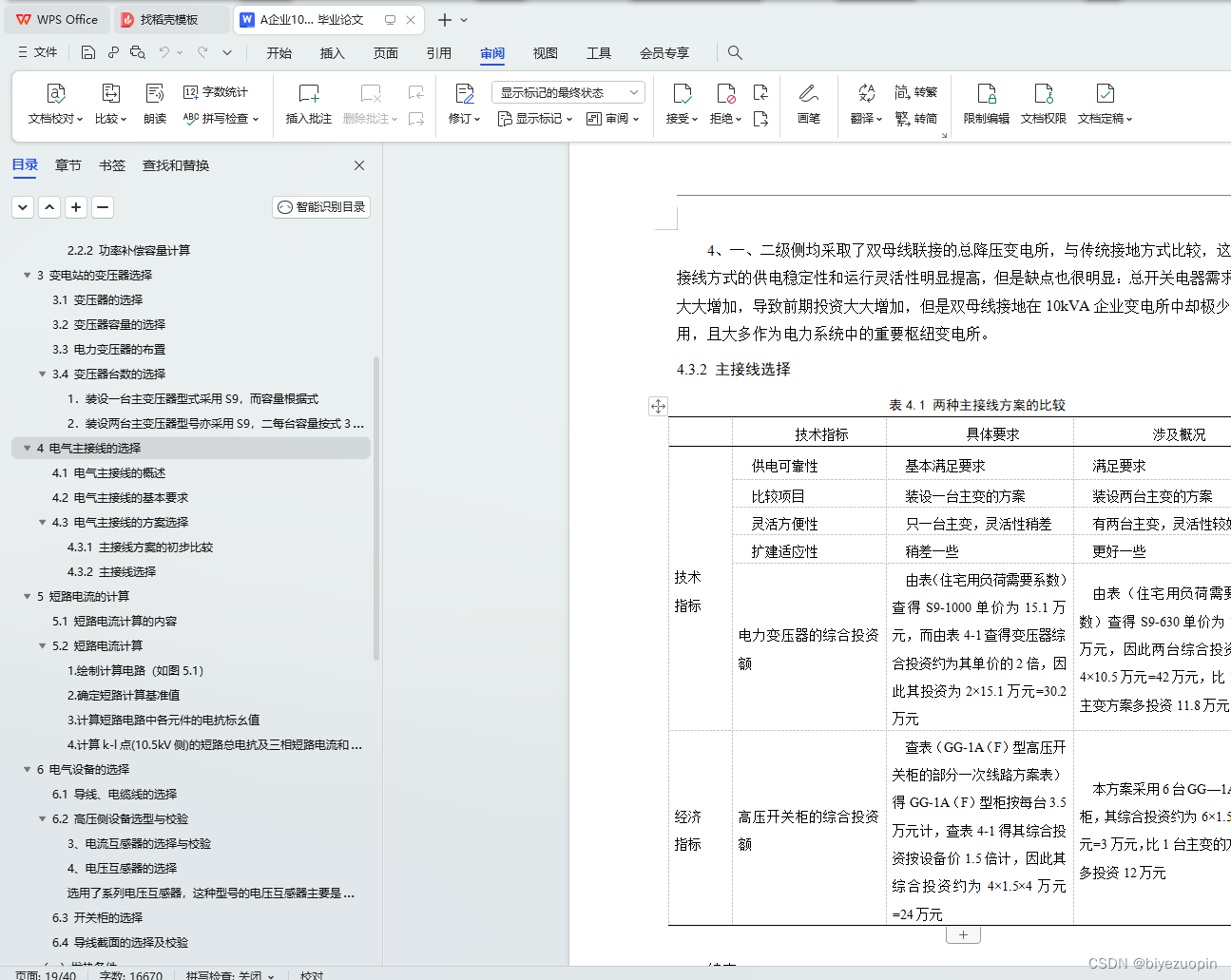

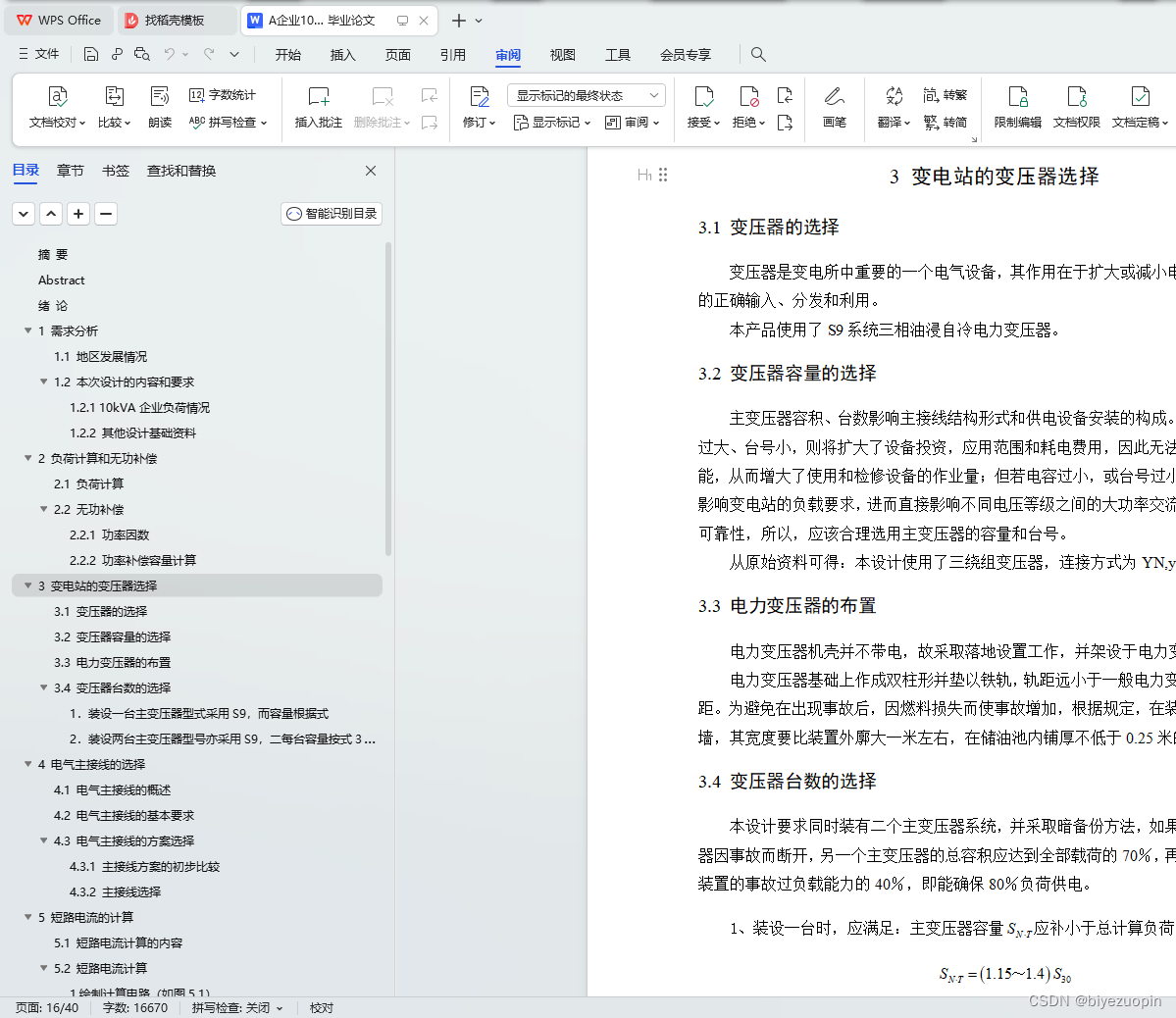

本次的主要设计任务是：设计一个10kV恒安纸制品变电所配电控制系统，配电装置，防雷设备等，工程设计的要点为对变电所内主要接线的拟设计和配电装置的布设。通过对10kVA企业变电站等原始资料的综合分析，并根据设计任务书的规定，利用相关参考资料完成了电气主接线的设计方案讨论和经济技术比较研究，对所有能够造成系统中短路电流故障的短接情况加以了计算，并且根据主要电气设备安装的选择校核验技术要求和设计条件，用短接情况额定电流的计算方式，来选定和校验主要电气设备安装，并按照变电所的功能分类和总体布局，对所选定的主接线方法来进行高压配电装置方案设计，对主要电气设备进行保护总体规划配置方案设计，并进行了避雷装置的选型。

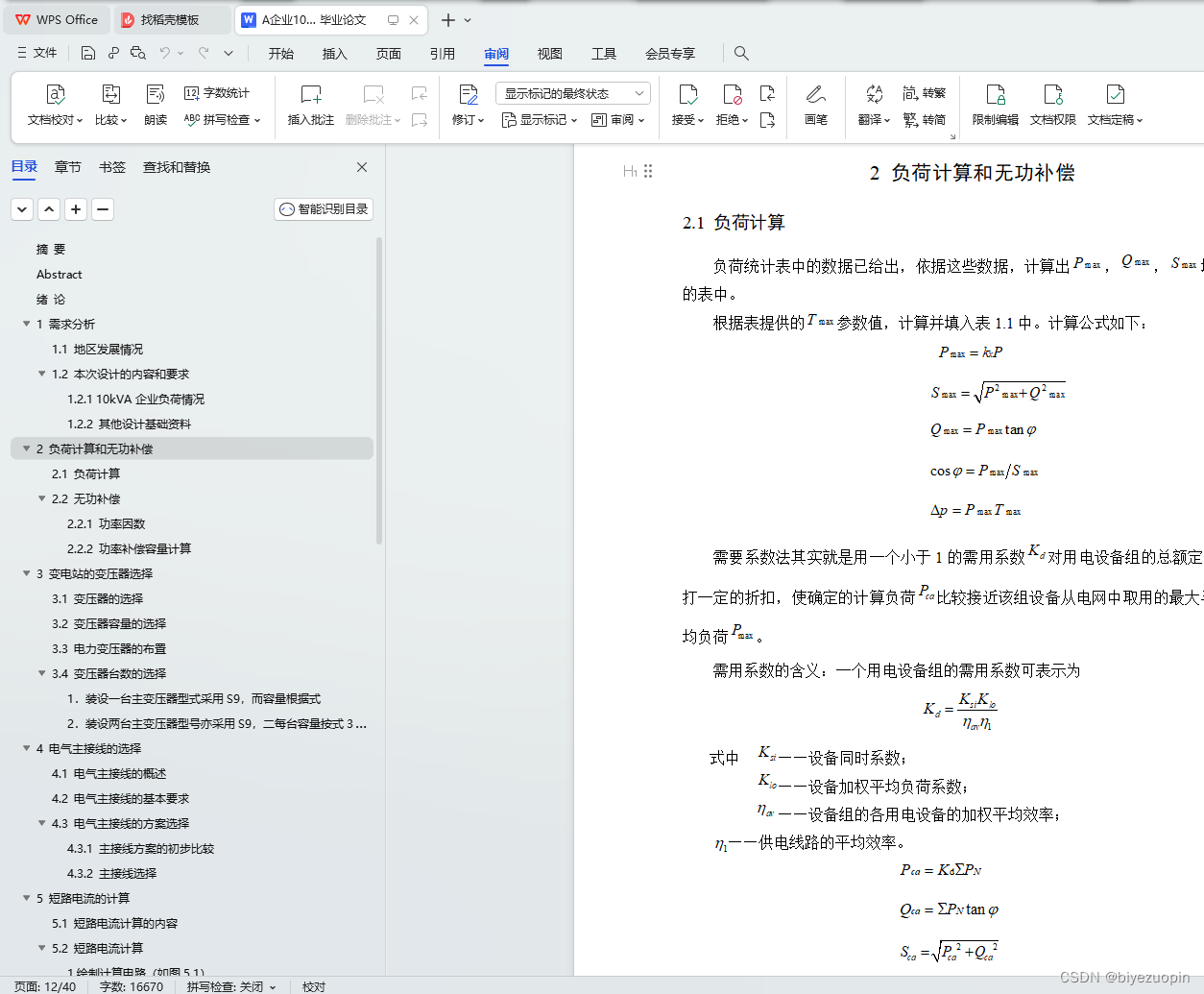

1.2.1 10kVA企业负荷情况
该厂的各A企业负荷数据见下表1.1，多数企业均采用两班制，最高负荷循环时间为(计算参考值），而该厂的铸造工厂、电镀工厂、锅炉房的负荷为二级负荷，金工工厂、机修工厂、装配工厂、热处理工厂、工具工厂、仓库还有10kVA企业生活区等用电单位的负荷为三级负荷。低压动力设备均为三相，额定电压为380V，照明及家用电器均为单相，额定电压为220V。
